3Dレーザースキャナ活用とは？課題と対策・製品を解説

株式会社データ技研では、測量の効率を格段に上げるため
3Dレーザースキャナーを用いた測量サービスを展開しております。

取得データは全て3次元データとなっており、
危険個所に立ち入ることなく測量が可能。

測量が難しい現場でも、遠方からでもレーザーを照射することができ
安全且つ迅速に作業を行うことができます。

【スキャナーの使用メリット】
■TS作業と同じ感覚での操作
■短時間でのデータ取得が可能
■観測と同時に現地形状の確認が可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

3Dレーザースキャナーを用いた測量業務のご紹介

計測技研株式会社は、兵庫県 尼崎市にある、計測工事、三次元測量、環境測定業務、構造物調査、建設コンサルタント業務、ネットワーク業務などを行っている会社です。
大規模プロジェクトの進行には、地中挙動の把握、将来予測等に必要な計測を欠かすことはできません。
工事箇所の地中データから分析し、工事の安全を確認、さらに逆解析を行い、万全な安全対策と工事のコスト削減を図る建設計画を提案しています。

【事業内容】
○計測工事・三次元測量
○環境測定業務
○構造物調査
○建設コンサルタント業務
○ネットワーク業務

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

計測技研株式会社　事業紹介

当社の建設コンサルタント部門では、『測量業務』を行っております。

常に先進のノウハウと技術を取り込み、ソフトウェア、ハードウェアの両面から
高精度かつ高効率な測量を実現。

災害現場等の二次災害発生が懸念される地域でも、ドローン（UAV）による
空撮技術により、写真測量、レーザー測量など業務を遂行致します。

【主な取扱技術】
■基準点測量
■地形測量
■路線測量
■用地測量
■写真測量

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

測量サービス

大平産業 HUMAN SUPPORT GUIDE 総合カタログでは、標尺・スタッフ・標尺台、三脚、ホワイトボードなどの「測量機器」や、百葉箱、シェルター(センサーシェルター)・ロガーボックスセット、積雪板・雪尺・地すべり計などの「気象機器」、生コン水分計・デプスコアーロッド・モルタル硬化度測定器などの「試験機器」ライナーテック平行定規、製図台などの「製図機器」等、多数掲載しています。

【掲載製品】
○測量機器
○気象機器
○試験機器
○製図機器
○学校設備品　他

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

大平産業 HUMAN SUPPORT GUIDE 総合カタログ

当社では、地上測量一般をはじめ、ひび割れ調査、GNSS測量一般、
地上レーザースキャナによる三次元計測などを行っております。

三次元計測では、高速・高精度マルチレンジスキャニングの
「3D Laser Scanner GLS-2000」を導入。

ご要望の際はお気軽にお問い合わせください。

【事業内容】
■地上測量一般
■深浅測量一般
■GNSS測量一般
■地上レーザースキャナによる三次元計測
■ひび割れ調査
■砂防基礎調査

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

株式会社近代技研　測量事業のご紹介

当社では、構造物の出来高計測・土量計算、トンネルの内空断面変位計測、
遺跡や災害、事故現場での記録計測などが効率的かつ効果的に可能な
三次元計測を行っております。

測量データは、三次元デジタルデータが主流となっており、データの保存、
加工が容易に行え、データを蓄積し情報化することができるため、様々な
対象について維持管理分野のためのデータ取得に活用することができます。

【計測方法】
■リモートセンシング
■ドローン
■簡易写真計測
■レーザースキャナ
■GNSS

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

三次元計測サービス

取扱製品カタログは、レーザー墨出し器や、高級勾配水平器等の販売を
行っている株式会社アックスブレーンのカタログです。

レーザーマン、レーザーワーカーなどの「レーザー機器」をはじめ、
「測定機器」、「作業工具」などを多数ラインアップしています。

街づくりのプロフェッショナルたちを支える当社の工具を、
ぜひお試し下さい。

【掲載内容】
■レーザー機器
■測定機器
■作業工具
■作業用ハサミ・ナイフ・鋸
■LEDライト　など

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

株式会社アックスブレーン　取扱製品カタログ

当社では、剛厚テープを採用し、剛性力に優れ、テープの立ち性能に優れる
コンベックス『G7ロックシリーズ』を取り扱っています。

ABSボディをスリットを刻んだアーマードケースでカバー。
万一の落下等の衝撃から本体を守ります。

【特長】
■堅牢設計
■両面目盛テープ
■焼き爪仕様（該当品：G7ロック19・25、セフG7ロック25）
■マグ爪仕様（該当品：セフG7ロックマグ爪25）

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

コンベックス『G7ロックシリーズ』

株式会社菅原測量設計は、基準点測量、用地測量、路線測量、河川測量、
GPS測量、3次元レーザースキャナーによる現状調査などを行っております。

3次元レーザースキャナーにおいては、高速かつ高精度に接近が困難場所や
危険な場所も測定が可能。障害物があっても地形を抽出することができます。

測量のプロフェッショナルとして、最大限のパフォーマンスとスキルで、
より良いサービスをご提供できるよう努めてまいります。

【業務内容】
■3次元レーザースキャナー：対象物を面で計測
■測量：GPS測量、水準測量、路線測量、用地測量、GISなど
■設計：土木設計、開発行為申請など

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

株式会社菅原測量設計　事業紹介

『SPT Analyzer』は、標準貫入試験の伝達エネルギーを測定し、
N値の信頼性を向上する標準貫入試験測定システムです。

標準貫入試験の重錘落下時にロッドに伝達される打撃力と加速度を
測定することにより正確な伝達エネルギーを得ることができます。

正確な伝達エネルギーが分かれば試験結果を客観的な
物理値により評価することができます。

【特長】
■正確な伝達エネルギーを得ることができる
■客観的な評価は試験装置の違いや オペレーターの癖などによる
　伝達効率の差を平準化
■試験結果の信頼性を向上
■杭の衝撃載荷試験の解析の考え方を導入することにより、
　貫入抵抗を得ることができる
■N値とは異なる パラメータにより地盤の強度特性を評価することが可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

標準貫入試験測定システム『SPT Analyzer』

当社では、土地の売却、相続等に必要な土地の境界、面積を
確定するための測量などを取り扱っております。

常に先進の機器・技術を導入し、日々測量業務の業務改善に
努めており、UAV及び3Dレーザースキャナを導入し、更なる
業務効率アップ、精度向上を進めております。

併せて、国土交通省が進めておりますi-コンストラクションに対応した
業務も承ってまいりますので、お気軽にお問い合わせください。

【サービス概要】
■土地の売却、相続等に必要な土地の境界、面積の測量
■地図作製、編集を目的とした測量
■道路、河川等公共施設を新築、改良するための測量
■土木、建築工事に必要な丁張りや位置出し等の測量
■ドローン、3Dスキャナーを活用した測量

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

測量サービス

当社では、レーザースキャナーによる3D現況測量や
ドローンによる写真測量といったICY施工（i-Construction）のための
測量業務を行っております。

マシンコントロール用設計データの作成にも対応。

施工測量（丁張設置、施工位置測設）や境界測量、GNSS測量（GPS）、
家屋調査等も承っております。ご要望の際はお気軽にご相談ください。

【特長】
■3D現況測量・データ作成までの費用が
　重機リース会社に一発発注により安い
■基準点測量と同時に、標定点などの設置を行えるため
　公共座標や標高との整合性がとりやすい
■設計変更により急な測量箇所が発生した場合でも迅速に対応

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

『ICT業務』のご案内

当社では、2006年から三次元計測を行っており、熟練の測量技術者が
地形に合わせた手法を選定し、再現性の高いデータを作成しております。

上空からレーザを照射して三次元データを取得するUAVレーザ測量や、三脚に
設置したレーザ機器を回転して三次元データを計測する地上レーザ測量等が可能。
UAVレーザ・地上レーザを組み合わせたハイブリッド測量も行っております。

各種機器の特長を十分に把握したうえで、適切な箇所から計測を行い、観測データ
同士を組み合わせることでそれぞれの強味を持った三次元データを作成いたします。

【特長】
■安心安全
■高精度
■ワンストップ対応

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

3次元測量サービス

当社では、測量サービスをご提供いたします。

計画図面の照査を行い、丁張だしや位置出しを行う「工事測量」や、
地図を作成したりする際など基本となる点を作成する「基本測量」など
様々な測量を行います。

ご要望の際はお気軽に、お問い合わせください。

【サービス内容】
■工事測量（施工測量）
■基本測量
■用地測量
■GPS測量
■3Dレーザースキャナー測量
■UAV測量（ドローン）

※詳しくは、お気軽にお問い合わせください。

測量サービス

当社では、3Dレーザースキャナーでの3次元計測をはじめ、UAN(ドローン)
での空撮、写真計測サービスを行っております。

写真計測では、3次元レーザースキャナーを併用することで面的に
精度検証を行いながらモデリングを行います。

3Dレーザースキャナーの計測とUAVによる写真計測をハイブリッドで
解析することで、穴のない非常に精度の高いデータを作成する事が可能です。

【業務内容】
■3Dレーザースキャナーによる計測・解析
■写真計測
■マルチコプター（UAV）による空撮・動画撮影
■3Dレーザースキャナーのレンタル・計測代行

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

株式会社三重計測サービス　事業紹介

3次元レーザースキャナーは、一度に大量の点群を座標値として取得する機械で、非接触で自然物・地形・構造物・都市景観等、目に見えるあらゆる物を座標化し、瞬時に取り込む事が可能です。
通常では見る事のできない使用面の烏瞰や、様々な視点でも図化が可能です。
調査区そのものを3次元データとして取り込むため、現地で図化の必要がなくなります。
「計測サービス事例集」では、800,000m²の地形計測や造成現場における土量管理、崩落災害事例、トンネルにおける活用など様々な計測事例を掲載しております。

【掲載事例】
○崩落災害事例
○発掘調査における計測
○プラントの計測事例
○名古屋城石垣計測事例
○ダムの計測事例

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

【事例集配布！】3次元レーザースキャナー計測サービス

『Trimble SX10』は、高精度トータルステーション、高速スキャニング、
高解像度イメージャーをひとつのデバイスに統合した、
新世代レーザースキャニングトータルステーションです。

多様化する現場に対し、測距測角から各種イメージングに至るまで
豊富な種類のデータで対応可能。これ1台で何役にも運用可能です 。

【特長】
■測角精度1”/測距精度1ｍｍ
■MagDrive 旋回エンジンとシュアポイントを搭載
■高速・高精度スキャン機能（26,600点/秒）
■最大級の接眼ディスプレイを使った高精度視準
■他の反射物に干渉しない確実なオートロック機能搭載
■Wi-Fiによるタブレットとの高速通信
■エリア/バンドの2種類のスキャンによる作業効率向上
■スキャン後タブレットに即座に点群表示が可能

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

トータルステーション『Trimble SX10』

当社では、様々な測量を承っております。

基準点測量や水準測量などの公共測量をはじめ、工場現況図面作成などの
3Dレーザースキャナー測量、開発行為現況測量などの敷地現況調査を
手掛けております。

そのほか各種申請業務、土木設計、地質調査にも対応しておりますので、
ご要望の際はお気軽にお問い合わせください。

【サービス詳細(抜粋)】
■公共測量
・基準点測量
・水準測量
・地形測量
・路線測量
・河川測量

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

測量サービス

当社では、地表とボーリング孔を利用して探査対象領域を取り囲むように
電極を配置し測定を行う『比抵抗トモグラフィ』をご提供しております。

複数回の測定を行い比抵抗の変化量から地盤改良の効果判定や
トレーサーを用いた透水性亀裂箇所の推定に用いることが可能です。

【特長】
■地表で行う高密度比抵抗電気探査より解析精度の向上が期待できる

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

物理探査サービス『比抵抗トモグラフィ』

当社では、3Dレーザースキャナ・UAVを用いた三次元計測サービスを
提供しております。

インフラ調査をはじめ、トンネルの内空断面計測、路面計測・法面計測
など様々なシーンでご活用いただけます。

ご要望の際はお気軽にお問合せください。

【計測例】
■立ち入りが危険な箇所や木や障害物等のある場所での計測
■360度（球体上:X軸,Y軸,Z軸）を一度に短時間で計測可能
■急な斜面上部や下部については空からUAV(ドローン)にて補完可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

三次元計測サービス

当社は、3Dレーザースキャナーを用いた測量に対応しております。

対象物に触れることなく、高速計測が行なえるため、工期短縮や
安全対策にも貢献可能。またすべての見えるデータを取得でき、
計測漏れがなく再測が発生しません。

既存図面と現況の違いや、新たに知りたい情報等をデータ上で
確認できるメリットもあります。

【メリット】
■現場作業の時間・人員をコストダウン
■立ち入り禁止場所のデータが取得できる
■さまざまな角度からデータを確認できる
■断面図が作成可能
■複雑な形状が計測可能
■デジタルなデータとして保存

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

3次元空間計測サービス

『ARパース』は、3D建築パースと測量データを組み合わせ、
リアルな周辺環境を見える化する3D敷地再現アプリです。

クラウドサービスだからネット環境があれば専用ソフトのダウンロードは不要。
スマートフォン・タブレットからご利用いただけます。

また、高精度のレーザースキャナー測量により、
リアルな周辺環境を再現してプレゼン可能です。

【特長】
■クラウドサービスだからタブレットやPCで閲覧・操作が可能
■導入は初回パスワード登録のみ
　サービスにはメールから簡単ログイン
■日当たりシミュレーション機能で
　周辺環境によってできる建物影等を確認

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

3D敷地再現アプリ『ARパース』

当社では、地上型3Dレーザースキャナ・UAVを用いた地形の点群取得・
地形モデル作成・断面図作成等に対応する『3次元計測サービス』を
提供しております。

また、2次元図面の3次元モデル化や、地上型3Dレーザースキャナによる
点群を利用した変化量解析などにも対応可能です。

【サービス内容】
■地上型レーザースキャナによる計測
■UAV(ドローン)による計測

※詳細についてはお問合せください。

3次元計測サービス

『DM-602RR/604RR』は、最大深度100mの測定が正確にできる
超音波式側壁測定装置です。

高濃度の泥水・安定液の中でも鮮明に記録可能。
工事を高品質化、工期を短縮、工費を削減します。

尚、測定したデータは、記録機に設けたRS-232Cポートからパソコンに
出力することが可能です。

【特長】
■掘削したパイル孔の鉛直性や断面形状を、正確に測定・表示・記録できる
■記録データを電子ファイルに格納し、半永久的な保存が可能
■高濃度、高比重の泥水や安定液の中でも、鮮明な記録が得られる
■壁面エコーとノイズを自動識別する信号処理回路を採用
■常に適正な安定した記録が得られる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

超音波式側壁測定装置『DM-602RR/604RR』

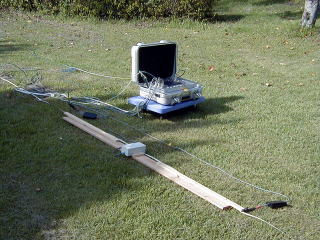

ジオクロノロジージャパン株式会社では、空洞スキャナを用いた「高周波CSMT探査法による特殊地下壕の検出」が行えます。
この探査法は、シャドウ効果の利用で、グリット状の測線を設定することなく空洞の位置を求めることが出来ます。
本手法は、「ニアフィールドアンプ効果」によって、これまでに難しいとされてきた高比抵抗物質の検出が可能になったものです。

【特徴】
○広範囲の調査地の中から、大まかな空洞位置を把握
○空洞の位置を高分解能で求める
→「ニアフィールドアンプ効果」で既存手法では見えなかったものが見える
○高い土被り比（空洞までの深度／空洞の高さ：H/d比）を実現
○高い汎用性
○NETIS登録、特許第４２２９３７１号取得

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

技術紹介『高周波CSMT探査法による特殊地下壕の検出』

建築パース・車・照明器具などの3Dデータのフリーダウンロード、販売サイト

Model-Wave　3D DATA PRODUCTS

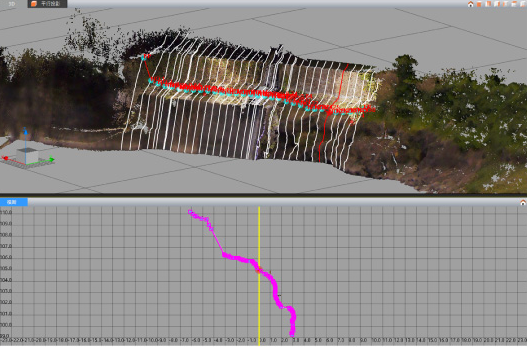

当社では地形や構造物の3次元データを高速・高精度に取得可能な
3D測量を行っております。

3Dレーザースキャナとは、計測対象に触れることなく地形や構造物の
3次元データを取得可能なノンプリズムの計測機器です。

一般的な測量機での「単点」での計測・測量と違い、1秒間に
数千〜数十万点の情報を高速・高精度に取得できるため、
対象物を「面」的に計測することが可能です。

【活用事例】
■現状記憶・形状測定保存(特に局面を持つ物)
■災害調査・詳細測量
■シミュレーション(景観・計画等)
■森林調査
■i-consutruction
■経年劣化(成長)記録・比較

※詳しくは、お気軽にお問い合わせください。

3D測量サービス

『TS-FIELD/DC-6E』は、タブレットPCの携帯性を生かした、測量計算
・観測ツールです。

路線計算・各種座標計算・面積計算などの計算機能や各社トータルステー
ションと連携した観測機能が充実。

また、情報化施工でのTS出来形・観測にも対応しています。

【特長】
■基本観測機能を搭載
■着工から完成まで全てこれ１台で可能
■TS出来形管理機能で情報化施工
■各社トータルステーションに対応

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

『TS-FIELD/DC-6E』

『GTL-1000』は、施工現場で3Dデータ取得を素早く行うことができ、
ボトルネックの解消に繋がるレーザースキャナートータルステーションです。

自動追尾トータルステーションと回転式レーザースキャナーが合体。
投資コストに加え、作業フローが大きく改善されることで、多くのメリットを
享受できます。

当製品を用いた新たな作業フローでは、座標選定を行いながらスキャン計測を
行えるので、最小限の人員でかつ素早く作業を行うことが可能となります。

【特長】
■トータルステーション測量とレーザースキャナー計測が1台で可能
■1台2役だから測量・計測が速い
■高い結合精度でズレのない3D点群データを素早く自動作成
■BIMによる施工管理に好適
■オンボードプログラム MAGNET Field 搭載

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

レーザースキャナートータルステーション『GTL-1000』

当社は、生き続ける地形・地勢を高精度で計測し、構造物と大地との
バランスを測る『測量サービス』をご提供しています。

トータルステーションによる測量をはじめ、各種新技術を活用した計測・
データ解析を実施し、適切な施工・工事ができるまでの測量を行います。

ご要望の際はお気軽にお問い合わせください。

【サービス内容】
■GNSS 測量
■水路測量・深浅測量
■GIS
■三次元計測（地上レーザスキャナ、グリーンレーザー、UAV 撮影等の
　新技術を組み合わせた計測）

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

測量サービス

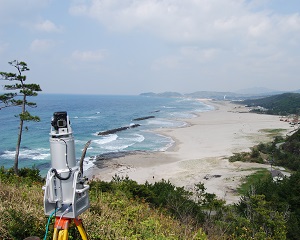

当社の3次元レーザースキャナー計測は、レーザーを利用したスキャナーを
使用して、短時間に大量の座標を、目に見える地形や構造物の表面から
取得する計測方法です。　

当社が所有している3Dレーザースキャナー(LMS-z420i リーグル社製)は、
目に配慮したレーザー(安全規格クラス1)を使用しています。

また約2mから1,000mまでの計測が可能なため
危険な現場に立ち入らなくても計測が可能です。

【実績】
■飛砂堆積量計測
■遺跡の3D計測
■法面の3D計測
■3Dレーザーによる市街地の広域計測
■堤防のクラック3D計測　など

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

3次元レーザースキャナー計測サービス

当社では、各種公共測量などにおいて、受信機1台で高精度のXYZ座標が
素早く得られるネットワーク型RTK測量を導入しています。

また、レーザースキャナーや自律飛行可能なドローンによって得られた
点群データは様々な用途に活用でき、大幅な省力化と迅速化を実現します。

ご要望の際はお気軽にご相談ください。

【点群データの収集】
■3Dレーザースキャナー（GLS-2000）
　・照射したレーザーの反射によって、対象物の空間位置情報を
　　取得する機器で、1秒間に12万点の点群化が可能
　・最小ピッチは10m先で6.3mm、100m先で63mmという
　　高精細な点群データを得ることができる
■ドローン（MS06）
　・自立飛行にて事前に計画したルートを決められた速度で飛行
　・撮影した数百枚の写真の特長点から1枚の3D写真を作成し点群化

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。

測量サービス

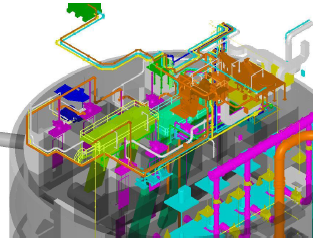

サン・エンジニアリング株式会社では、機械・プラント等2次元図面、
3次元モデル・プレゼン用3Dアニメーションを作成致します。

建築系は主に(有)SunShine.comで対応。入力はMicroStationで
行います。

お見積もりの提出も致しますので、ご要望の際はお気軽に、お問い
合わせください。

【特長】
■建築系は(有)SunShine.comで対応
■入力はMicroStation(希望バージョンをご連絡下さい)
■変換対象ファイルフォーマットはIGES・STEP・DWG・DXF⇔DGN

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

『２・３次元CADデータ入力、変換作業』のご案内
