構造物変位の計測とは？課題と対策・製品を解説

測量業界では、高精度な計測が求められ、特に建設現場や地盤モニタリングにおいて、正確な傾斜データの取得が重要です。無線式傾斜計は、これらの現場で活用されていますが、使用される無線の種類によって性能が大きく変わります。不適切な無線方式の選定は、データの精度低下や通信の不安定さを招く可能性があります。本冊子では、無線式傾斜計に見る無線通信の違いと、それぞれのメリット・デメリットについて詳しく解説します。

【活用シーン】
・建設現場での地盤変動モニタリング
・橋梁の傾斜監視
・土木工事における構造物の傾き測定

【導入の効果】
・高精度な計測データの取得
・無線方式の違いによる最適なシステム構築
・現場の状況に合わせた柔軟な対応

地下鉄工事などの都市インフラ構築においては、周辺地盤への影響を最小限に抑えるため、山留壁の変位を正確に把握することが重要です。従来の計測方法では、人手による計測や高価な計測機器の導入が必要となり、コストや手間がかかることが課題でした。ソナスの山留変位計測システムは、低コストで常時自動計測を実現し、異常時には即時発報します。現場での設置も簡単で、電源も不要です。

【活用シーン】
・地下鉄工事における山留壁の変位計測
・親杭や鋼矢板の変位管理
・地盤変動のリスク管理

【導入の効果】
・計測業務の省人化
・計測コストの削減
・リアルタイムな監視体制の構築

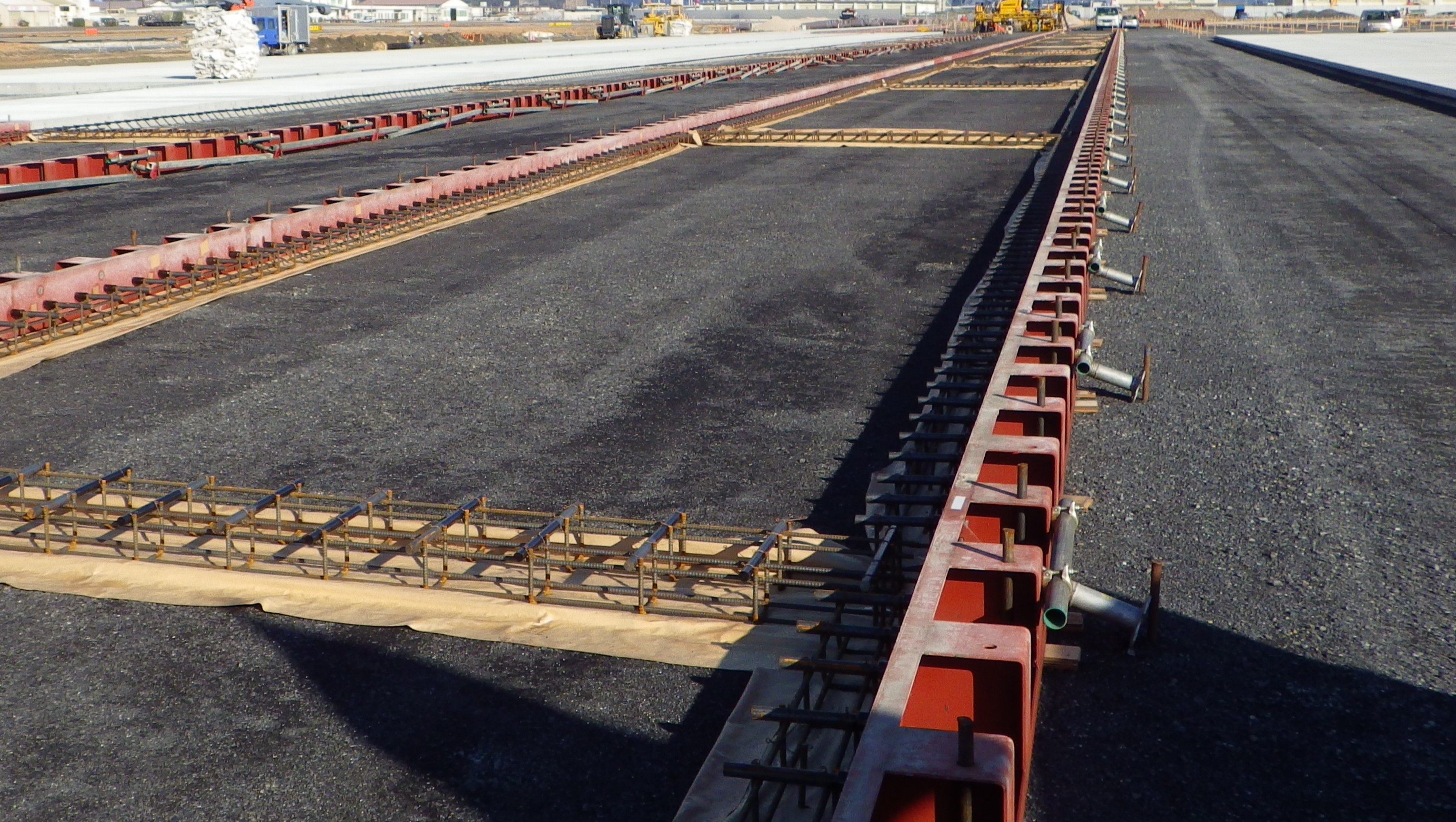

コンクリート舗装で使用する鋼製型枠は、長期間のご使用により、摩耗、曲がり、変形等が発生します。
当社では、様々なコンクリート舗装版厚に対応した製品を製作・販売しております。
縦・横の二面を使用することにより、一本で、ニ種類の版厚へ対応できます。

レール設置型、レール不要型等、ご希望のタイプをご指示ください。

技術・工法の進展に伴い、計測の対象も多様化している今日、ダイソクは、豊富な実績とデータの蓄積を持って各方面から高い信頼を寄せられています。
ダム、トンネル、港湾施設、橋梁、道路、上下水道、河川、建築構造物等に伴う、基礎工、仮設工、材料試験、シミュレーションに関係した、計測の総合コンサルタントとして、計画から参画し、据付、測定、データ解析まで一貫して手がけ、皆様のあらゆる御要望にお応えします。

【製品案内】
○GPS自動連続モニタリングシステム
○盛土締固め管理システム
○現場自動計測システム

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

「地中傾斜と地下水位を単一のボーリング観測孔で測定可能」
パイプ内に空間を確保することで、従来の水位センサなどを使用可能です。MEMS加速度センサを独自の防水構造でパイプに装着し、高耐久性を実現しました。
方位センサを装着することで傾斜方向の算出が可能です。
センサケーブルを1本化したシンプルな構造なため、配線処理が簡単です。

【特徴】
・NETIS登録技術　HK-200004-A
・加速度センサの採用により傾斜量の連続観測を実現。
・加速度センサの設置間隔は現場条件に合わせてカスタマイズ可能。
・加速度センサは独自開発のユニット構造により高耐久性を実現。
・センサケーブルのシンプル構造で設置作業の効率も向上。
・ケーブルガイド構造の採用により、地下水位も同時に観測可能。
・観測コスト削減・作業効率の向上に貢献します。
　

※詳しくはカタログダウンロード又はお問い合わせ下さい。

当社では、各種公共測量などにおいて、受信機1台で高精度のXYZ座標が
素早く得られるネットワーク型RTK測量を導入しています。

また、レーザースキャナーや自律飛行可能なドローンによって得られた
点群データは様々な用途に活用でき、大幅な省力化と迅速化を実現します。

ご要望の際はお気軽にご相談ください。

【点群データの収集】
■3Dレーザースキャナー（GLS-2000）
　・照射したレーザーの反射によって、対象物の空間位置情報を
　　取得する機器で、1秒間に12万点の点群化が可能
　・最小ピッチは10m先で6.3mm、100m先で63mmという
　　高精細な点群データを得ることができる
■ドローン（MS06）
　・自立飛行にて事前に計画したルートを決められた速度で飛行
　・撮影した数百枚の写真の特長点から1枚の3D写真を作成し点群化

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。

【NETIS登録番号】KT-220145-A

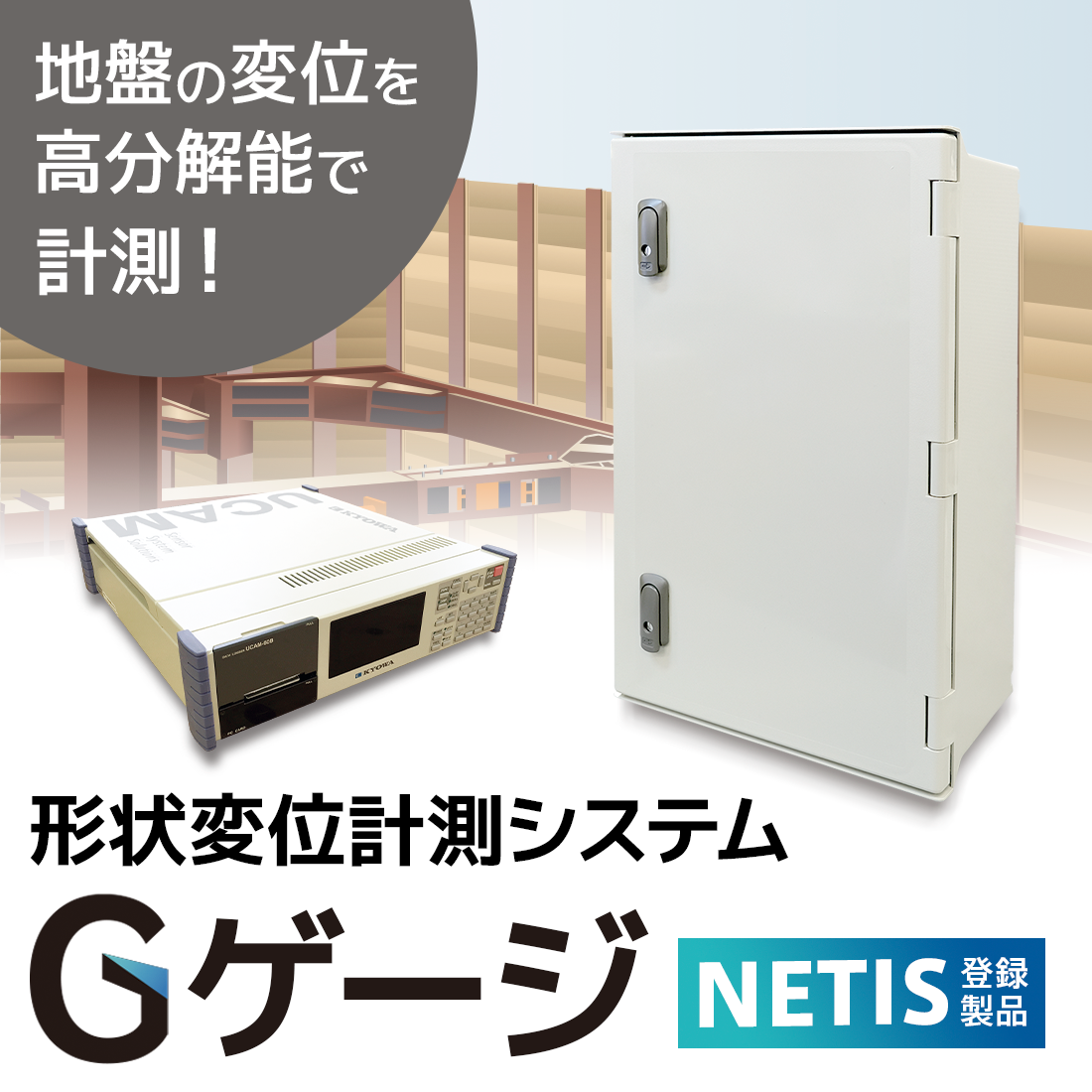

形状変位計測システム「Gゲージ」は、土木建築構造物の形状変位を高い精度で計測し、
データをクラウドに記録することでオンライン活用を可能とする製品です。

ひずみ測定器は、多チャンネルでの(本体30、外部スキャナ50～最大1000)接続が可能。

工種や計測対象毎に好適な設置方法やセンサーを組み合わせてお選びいただけます。
ご用命の際は、お気軽にお問い合わせください。

【利用イメージ】
■多段式傾斜計
■据置型傾斜計
■センターホール型荷重計
■層別沈下計

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
