『KAMJET9000』は、都市部など狭小な地域における、高水圧を要求される
様々な作業に威力を発揮します。

500bar以上の圧力を発生する高性能を発揮しながらも小型化を実現。

高層ビルの排水管洗浄はじめビルメンテナンスや各種プラント洗浄に
精度の高い作業を提供します。

【特長】
■超高層マンションの縦排水管洗浄に好適
■小回りの利く3tハイブリッド車両で低騒音
■汎用性の高い575barポンプ搭載
■排ガス規制対応型
■小型化を実現

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

超高圧洗浄車『KAMJET9000』

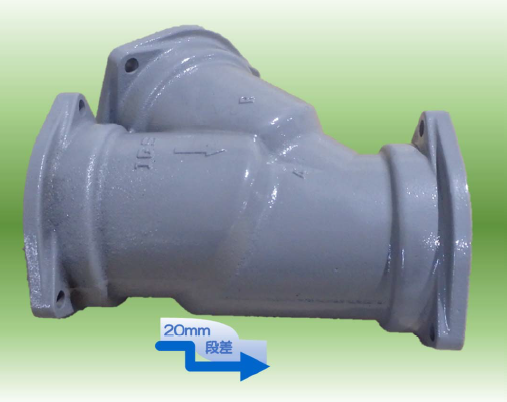

『ステップ継手』は、従来排水配管工法においての、排水トラブル
（排水管詰まり）や不具合を解消若しくは減少させるために開発された
汚水排水鋼管用可とう継手です。

継手内の主管側と枝管側の両方に段差を付け、バックフローを
激減させることで、搬送能力を向上させる効果があります。

【規格】
■JPF MDJ 002（日本金属継手協会規格）排水鋼管用可とう継手

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

汚水排水鋼管用可とう継手『ステップ継手』

【特徴】
○剛性と軽量化に中空リブ構造。
　　独特の中空リブ構造によって抜群の剛性と軽量化を実現。
○水密性と施工性にゴム輪接合。
　　ゴム輪接合によってスムーズに接合が行え、高い水密性が得られます。
○海外でも豊富な実績。
　　DIN6961-1989（ドイツ）、ASTM　F894-1992（アメリカ）にも規定　　されており、海外でも豊富な実績があります。
○耐食性。
○スピーディな施工。

下水道リブ付ポリエチレン管（PA－２１/JSWAS　K－１５）

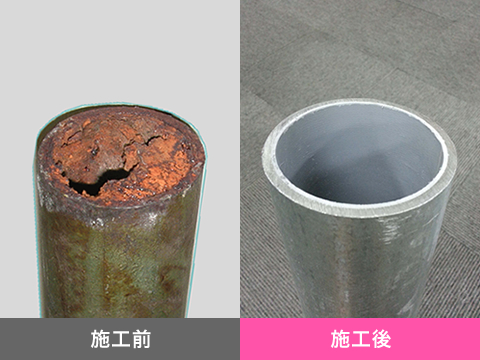

ジャパン・エンヂニアリングの『イン パイプ フェニックス』は、
既存の配管の内部に新たなパイプを作り、配管を再利用する工法です。

配管を取り換える更新工事に比べて騒音、粉塵が少ないのが特徴で、
壁などにパイプが埋まったままでも工事することが可能です。

穴の開いた管でも再生させることが出来、排水制限は基本一日間と
工期が短いため、環境にもお住まいの方にも優しい工法です。

【特長】
■既存管の中に新たなパイプが出来上がり、配管が生まれ変わる
■壁の中に埋まった状態でも工事が可能
■エポキシ樹脂と塩ビ形状記憶樹脂を用途に合わせて使い分け
■騒音・粉塵が少なく、工期が短い
■保証は10年から

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

配管再生工法『イン パイプ フェニックス』

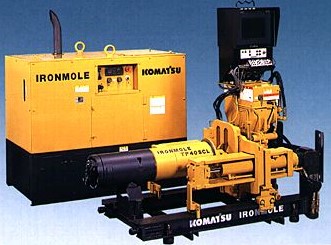

『アイアンモール　TP40SCL-2』は、φ1.8mライナープレートより1m管を
推進でき、狭い現場でも効率的に推進が行える小口径管推進機です。

推進装置はスリムな設計で、コントロールユニットは推進装置の上に
置くことができるため、立坑内での作業は容易です。

また、スクリュ排土方式により地上設備が少なく、油圧ユニットは
ジェネレータの不要なエンジン駆動方式のため、地上の占有面積は小さく、
狭い場所でも作業できます。

【特長】
■スペースの限られた現場でも推進可能
■搬入・回収は容易
■普通土から、硬質土、滞水砂礫層までワイドな土質に対応
■よりスピーディーな推進を実現　

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

小口径管推進機『アイアンモール　TP40SC-2L』

『PIP63』は、硬質塩ビパイプが片手で切断できるエンビパイプカッタです。

コンパクト設計で握りやすいグリップ。さらに490gと手が疲れにくい
軽量設計です。

水道管や一般管、電線管、ポリエチレン管、耐衝撃性硬質塩化ビニル管
などに用いることができます。

【特長】
■490gの軽量設計なので手が疲れにくい
■コンパクト設計で握りやすいグリップ
■外径φ63mmまでの硬質塩ビパイプが切断可能
■抜群の切れ味

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

エンビパイプカッタ『PIP63』

工場設備の清掃・メンテナンスにおいて「低コスト・短工期」を実現する、株式会社swellの超強力吸引車です 。

国内最大級の毎分160㎥の吸引力を誇り 、これまで対応が困難だった現場の課題を解決します。

その圧倒的なパワーは、高さ100mまでの「高揚程吸引」や、水平300mにも及ぶ「長距離吸引」を可能にしました 。
さらに、最大8インチの大口径ホースを使用でき、拳サイズの塊もそのまま回収可能 。
専用ジョイントを使えば最大3分岐での同時吸引もでき 、作業効率を飛躍的に向上させます。

高比重のスケールから、ダムや海底トンネルの長距離作業まで、豊富な実績で貴社の課題解決に貢献します 。

【ｓｗｅｌｌ保有設備】超強力吸引車

当社ではバイコン製法により、強度・耐久性・水密性に優れ、
環境にも配慮した『バイコン特圧管』を取り扱っております。

台付形状で安定性がよく、管を基礎上に並べて差し込むだけで
据付・接合でき、簡単工事が可能。

また、中性化、磨り減り抵抗性、耐薬品性など耐久性が高いため、
構造物の長寿命化に寄与いたします。

ご要望の際はお気軽に、お問い合わせください。

【特長】
■バイコン製法のため、高強度で長持ち
■管に作用する荷重に対して合理的な断面形状
■コンクリート基礎が不要のため、工期短縮が可能
■許容土かぶり範囲が広く、道路分野、下水分野を問わず、汎用性がある　など

※詳しくはPDFをダウンロードしていただくか、お問い合わせください。

バイコン特圧管

埋立地などの軟弱地盤の不等沈下、上下水道、し尿処理場、農業用水、発電所等の配管のたわみ及び温度変化による伸縮を吸収します。

E－Pジョイントは1970年(昭和45年)に高架水槽用として低圧型Rタイプを発売して以来、高圧型PタイプPTFEとの一体化製品であるFタイプ等、顧客ニーズに応える新製品を加え、現在では家庭用飲料水から化学プラント薬液配管まで広範囲な分野・様々な業種の顧客の皆さまにご使用いただいております。

【特長】
1.比較的短い面間寸法で大きな変位を吸収
2.あらゆる方向の変位を吸収できるため耐振用途に使用可
3.内面がストレートのため固形物が滞留しにくい

詳しくはお問い合わせ、またはカタログをご覧ください。

ゴム可とう管『ＥＰジョイント』【Ｇフレックス 地上用・埋設用】

当社のコンサルティングは、上水道・下水道の設計で豊富な実績を
有しております。

水環境の総合コンサルタントとして上下水道の設計をメインに、
水質分析から施工・施工監理・維持管理業務に至るまで真摯に対応します。

また、国内外において信頼していただける確かな技術力を用いて、
安全に配慮した安心の水環境を次世代に繋げていきます。

【トータルコンサルティング】
01.計画
02.設計
03.施工・監理
04.維持管理
05.新たな課題
06.調査・分析

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

水道建設コンサルタントサービス

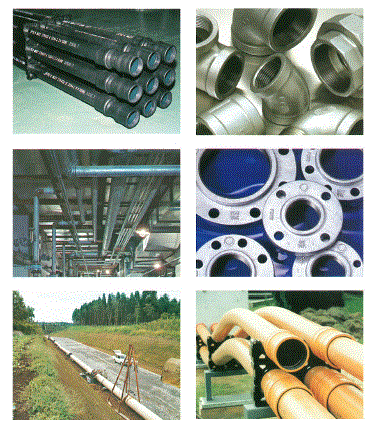

JFE商事鋼管管材株式会社は、各種鋼管やそれに付随する綱手類など、
インフラ需要をまかなう鉄鋼製品の中でも、資源・エネルギー開発や
ライフラインに直結する重要な分野の商品を取り扱っております。

鋼管のプロとしての豊富な経験を活かして、高信頼メーカーの高品質
商品を幅広く取り揃え、きめの細かいサービスを展開。

建設・土木の多様なニーズにもお応えいたします。

【事業内容】
■鋼管・鋼材等の鉄鋼製品・ステンレス製品、鋳鉄管および鋼製管継手・
　バルブ等の配管用資材の売買
■銅および合成樹脂製パイプ、銅および合成樹脂製管継手等の配管用資材の売買
■鋼製、陶製およびセラミックス製住宅用設備機器類の売買
■節水用、浄水用、スケール付着防止用装置類の売買
■倉庫および配送業務
■前各号の業務に付帯または関連する一切の事業

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

JFE商事鋼管管材株式会社　事業紹介

当社では、下水道関連資材、コンクリート二次製品、土木資材の販売をしています。

パイプ・土木資材・住設機器といった建設資材に関して豊富な知識を持つ
スタッフが多数在籍しており、多種多様なニーズに合わせてバリエーション
豊富な建設資機材を提案します。

また、当社は創業40年以上の建設業界に携わる建材屋として、蓄積された
様々な知見を活用して、配管資材の仕入・供給だけでなく、設計コンサル様への
ご提案などもおこなっております。

【事業内容】
■下水道関連資材
■土木建設機械
■コンクリート二次製品
■土木資材の販売

※詳しくは、お気軽にお問い合わせください。

土木資材

各種継手ラインナップにより、管種・管径・取付角度・施工現場の状況など、
様々な設置条件に対応した継手を提案します。
継手は地震動による変位に対応し、耐震基準レベル２に対応しています。

コンクリート製品　継手　耐震可とう継手　ラインナップ紹介

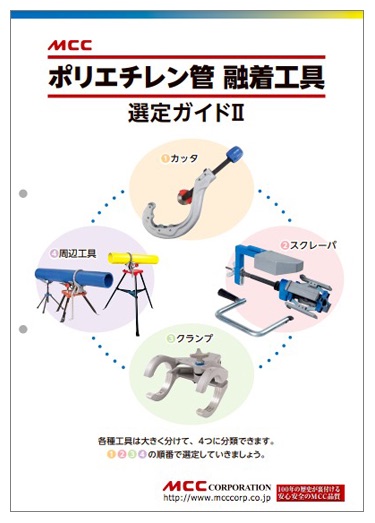

当カタログは、株式会社MCCコーポレーションで取り扱う
『ポリエチレン管融着工具』を掲載しています。

切粉が出ないEF配管工事の必携工具「ポリエチレンカッタ」をはじめ、
「PEスクレーパ」「ソケットクランプ」など豊富な製品をラインアップ。

各種工具は大きく分けて、4つに分類できます。順番で選定するのに役立つ
選定ガイドです。

【掲載内容（一部）】
■規格表
■配水用ポリエチレン配管システム例
■カッタ
■スクレーパ
■クランプ

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ポリエチレン管 融着工具 選定ガイドII

『EAT-1』は、空気圧で排水系統漏れ検査が可能な電子式満空試験機です。

本体に圧力ポンプを内蔵し、管内への加圧を自動化。

排水管の漏れを空気圧により試験するので、満水試験に比べて
簡便に行うことができ、水を使用しないため環境に配慮した試験方法です。

【特長】
■圧力ポンプ内蔵により自動で加圧
■時短を実現
■複数層試験モード搭載
■自動運転合否判定機能搭載
■その場で合格ラベル出力・貼付

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

電子式満空試験機『EAT-1』

ランドスケープを重視する公共施設やマンションの側溝には美観に優れた排水溝－（１）化粧溝蓋・化粧スリット・化粧グレーチングなどの＜現場打ちタイプ＞と（２）都市型スリット側溝・円形水路などの＜コンクリート製品＞が現在利用されています。
＜現場打ちタイプ＞は溝蓋の取りはずしが可能で清掃等のメンテナンスに優れ、＜コンクリート製品＞は高い作業性に特徴があります。
＜ガゼルスリット＞はＵ字溝を利用することで、メンテナンスと作業性に優れ、かつ、コストパフォーマンスの高い景観側溝を実現します。

化粧溝蓋　ガゼルスリット

「L-Mole工法」は、下水道埋設管を推進工法にて行う際に必要な
鋼製ケーシング立坑を構築する工法です。

低速・高トルク／高速・低トルクの2速切替の『全旋回型立杭構築機』を
用い、土質・施工条件に合わせた操作が可能。

また『全旋回型立杭構築機』は小型・高性能・二段伸縮ショートブームの
採用により作業時の全高が低くなりました。

【全旋回型立杭構築機の特長】
■ケーシングを360℃回転させるので、圧入時の芯のずれが少なくなり
　ケーシング周囲の地盤の緩みが少なくなる
■圧入装置部がベースマシンと一体なので、回転反力が大きく取れる
■刃先に超硬チップを取り付けることにより、岩盤や転石などの施工が
　可能になり、軟弱地盤から硬質土まで幅広い土質に対応

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

【全旋回型立杭構築機】LMV L-Mole工法

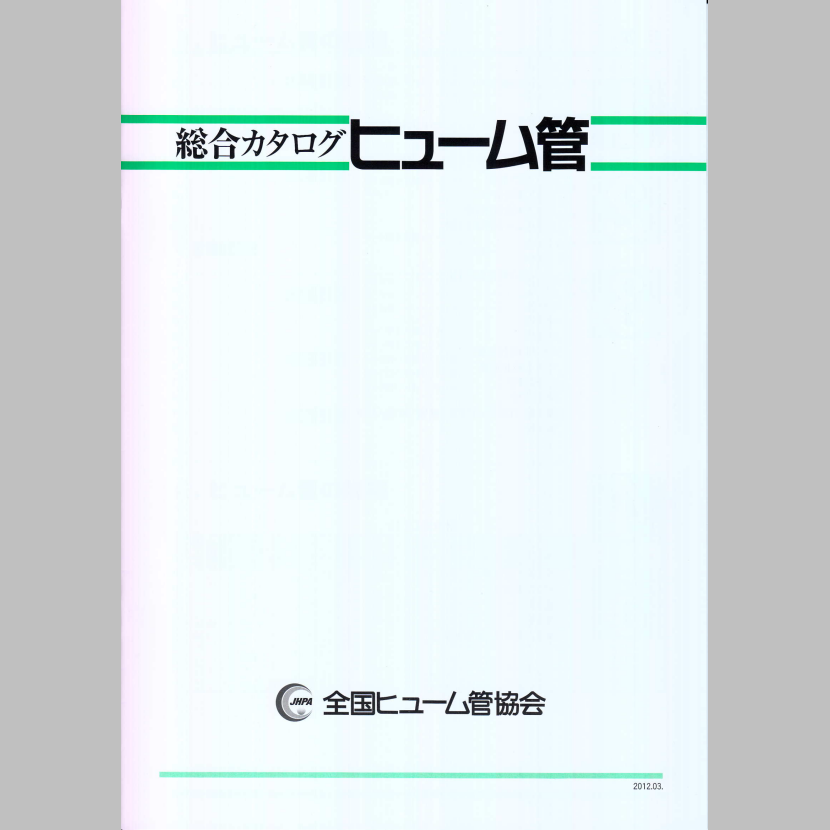

『ヒューム管　総合カタログ』は、遠心力を利用して締固め成型する高強度パイプ「ヒューム管（遠心力鉄筋コンクリート管）」製品を掲載したカタログです。
主原料はセメント・砂・砂利及び鉄筋なので、製造過程においても有害な物質を発生せず、撤去後、コンクリート用骨材や道路の路盤材として再利用可能な環境にやさしい管きょ材です。
ヒューム管は、日本工業規格・日本下水道協会規格・全国ヒューム管協会規格により品質が安定しています。

【掲載製品】
○外圧管
○推進管
○内圧管
○異形管
○特殊管

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

矢倉ヒューム管工業株式会社　ヒューム管　総合カタログ

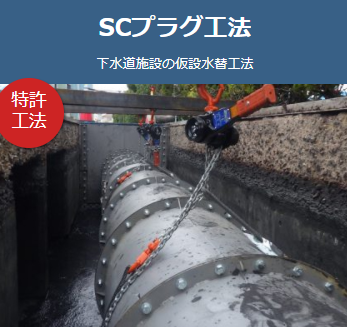

『SCプラグ工法』は、下水道施設の仮説水替え工法です。
処理施設やマンホール内を管内通水しながら修復できるほか、汚水を完全止水した状態となるため、
安全で衛生的な環境のもとで効率的な作業が可能です。
下水処理場・マンホール修理などをはじめとした、400件以上の施工実績がございます！

【特長】
■止水効果　
■メンテナンス不要
■作業効率の向上・作業環境の改善
■安全性・環境衛生
■分割搬入が可能

※詳細は資料請求して頂くか、ダウンロードからPDFデータをご覧下さい。

止水プラグとバイパス管を連結した工法【SCプラグ工法】

レボ立坑機により、矢板支保工、ライナープレート等を使用しないで、
円形ケーシングチューブを使用した立坑を構築する方法です。

レボ工法では、本体及びカウンターウエイトから反力を取り、
油圧ジャッキによって分割型ケーシングチューブを揺動圧入し、
クラムシェル等で掘削します。

【特長】
■装置がコンパクトで、占有面積が小さくてすみます。
　また、本体重量が 3.4ｔと軽量なため、4ｔ車にて運搬可能です。
■市街地での工事でも従来の工法と比べて近接構造物や障害物等の
　影響を受けにくく、覆工板等の使用により効率的に作業がすすめられます。
■圧入を先行させるため、先堀りにならず、ボイリング等の発生が
　少なくてすみます。ケーシングの圧入・ 引抜は油圧駆動のジャッキで
　行いますので、無振動、 低騒音で作業が進められます。
■立坑が小さいので、工事がスピーディにでき、低コストで仕上がります。

※詳しくはお問い合わせ、またはカタログをダウンロードしてください。

管渠工事　レボ工法

当カタログは、松阪鉄工所が取り扱う『ポリエチレン管 融着工具』の
選定ガイドです。

管を切断する工具「カッタ」をはじめ、管表面をスクレープ(切削)する工具
「スクレーパ」や通電・冷却時間中、管・継手を保持・固定する工具
「クランプ」など、様々な製品をご紹介。

その他にも、サイズ別のセット例も掲載しております。

【掲載内容】
■規格表
■カッタ
■スクレーパ
■クランプ
■周辺工具

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ポリエチレン管 融着工具　選定ガイドII

『マルチモール工法』とは佐藤鉄工が開発した、「とんとん君」と
「ぶるぶる君」を用いて、よこ推進とたて掘削を機械化した工法です。

単独での使用に加え、よこ・たての接合も可能。当工法によって、
作業の省力化はもちろん、安全性、施工品質性が大きく向上します。

ご要望の際は、お気軽にお問い合わせください。

【とんとん君 特長】
■従来の推進工法より安価
■1日1か所の施工が可能
■打撃推進なので礫混じりの地盤に強い
■開削溝(有効幅900mm)から推進が可能

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

マルチモール工法

ＰＣボックスカルバートは直接、変動荷量（活荷量）の影響を受ける頂版ならびに底版にプレストコンクリート構造（ＰＣ鋼棒による横締め構造）とし、特に鉄筋コンクリート製品の欠点であるひびわれ発生を無くし、衝撃および繰り返し荷量に対する抵抗をも増大した製品です。

暗渠　ＰＣボックスカルバート

『ムツミ LG-3P』は、水ガラスを主剤とした無機系微粒子高強度瞬結タイプ
の土質安定剤です。

珪酸ソーダと硬化剤の使用量が懸濁タイプに比べて少なく、低コストで調合
することが可能。

さらに高強度で優れた止水性と耐久性を示すため、軟弱で複雑な多層地盤や
透水性の大きい砂礫層の地盤安定化や、漏水、湧水防止に優れた性能を
発揮します。

【特長】
■ゲルタイムの再現性に優れる
■ゲル化能力に優れる
■低粘性で浸透性に優れる
■高い止水性
■ホモゲルは離漿水がなく体積変化がほとんどない

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

土質安定剤『ムツミ LG-3P』

プレホールは、弾性接着剤による含浸接着工法を用いて、各組立部材を接着保持するとともに、施工性、接合部の水密性および耐震性に優れた経済的なプレキャストコンクリート製組立マンホールです。

組立マンホール　プレホール

コンチネンタルシルマーでは、水道メーター用の『リーディングスコープ』を
取り扱っております。

当製品は、濁水・雨水が入ったままでもメーターの数字を読み取る事が可能。
水を汲み出さないため作業時間が短縮されます。

また、長さ寸法・スイッチの種類・位置はオプションにて変更することが
出来ます。是非お問い合わせください。

【特長】
■水道メーターボックスが濁水・雨水で水没して数値が読み取れないときに使用
■濁水・雨水が入ったままでもメーターの数字を読み取る事ができる
■水を汲み出さないため作業時間を短縮できる
■長さ寸法・スイッチの種類・位置は、オプションにて変更可能(有料)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

水道メーター用 リーディングスコープ

ＢＺ台付管はパイプの成型時に高性能ゴムジョイントが埋め込まれています。
施工時に管と管をスライディング式接合するだけで確実な施設が可能となりました。
また、高性能ゴムジョイントはドイツパイプ協会規格（FBS）に適合し、高い可とう性を有しています。

土木コンクリート資材　台付管

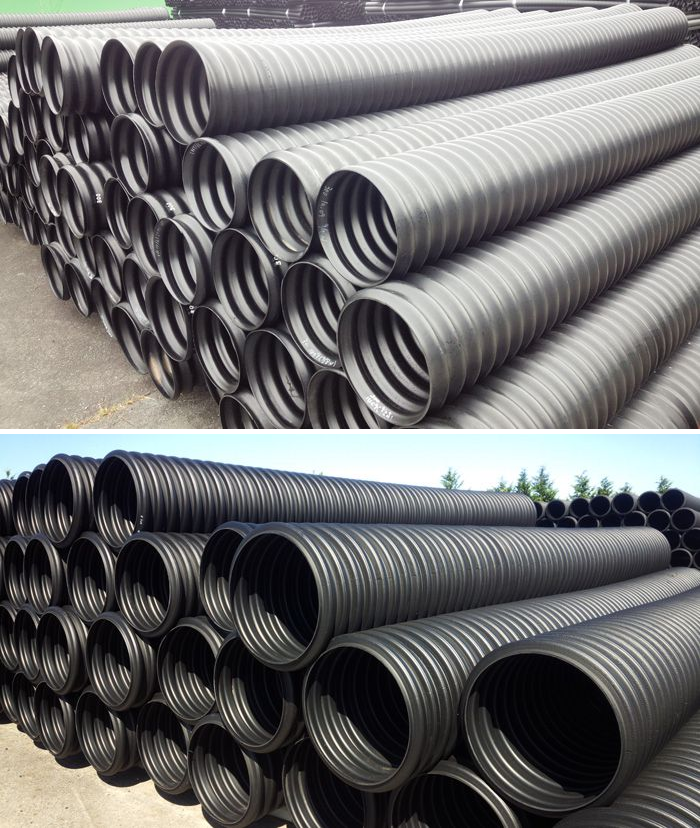

ダイポリン・スパイラル管は、従来の鋼製スパイラルコルゲート管と同様、管表面に流動損失を考慮して波付加工を施した硬質ポリエチレン製波付管です。
硬質ポリエチレン管の数多くの優れた特性を活かし、さらに波付加工によって可撓性を向上させると同時に、同じ肉厚のストレート管の2～3倍の偏平強度が確保できる、合理的・経済的な、土木用、農業用の有孔管・無孔管です。

【特徴】
○スリーブ継続で、（100Φ～450Φ）継手がいらない
→永久にさびることなく、又、簡便かつ迅速であり、また水密性も高い
○スリーブ接続の為に軟弱地盤においても接続部分のはづれがない
○軽量で弾力性に富み、運搬作業中の破損がまったくない
○適度な可撓性と、高い偏平強度をもつ
○耐衝撃性、耐蝕性、耐寒性に優れている

詳しくはお問い合わせ、もしくはカタログをご覧ください。

ダイポリン　スパイラル管／シングルスパイラル管独立山

長谷川建設工業株式会社は、大小の推進工事を20年以上施工してまいりました。
長谷川建設工業で施工した例をご紹介いたします。
一つはいすみ市大原で国道横断した工事で、申請地内に発進立坑φ2.0mを作り、道路反対側にある本管まで推進したものです。
推進工事はリード管（仮管）を発進立坑より本管方向に推進後、本管側からφ50Aの鋼管を引込布設したものです。
発進立坑築造から推進工事まで1日で完了しています。
また、成田市加良部では４車線（右折レーンも含めると５車線）を申請地反対側にある、本管までリード管を推進後、発進立坑より鋼管φ100mmさや管を推進しています。
推進延長は22.3mでした。
このように、発進立坑を申請地内に築造し、公道上は開削することなく施工することができます。

【長谷川建設工業からのご提案】
○65Aの鋼管推進後、50Aの鋼管さや管を引込布設完成
○水道工事屋さんにて不断水削孔接続
○さや管内本管布設
→さや管無しで直接、ポリパイプ・ステンレス管を引き込む方法も可能

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

水道管推進工事事例・特殊取付管推進工法のご紹介

『リフトイン工法』は、軽量・高強度・耐震性・耐食性に優れた
自立管による更生工法です。

軌条不要の搬送を実現して長距離施工も可能。
また、ライフサイクルコストの縮減という時代の要請に応え、
経済的かつ高性能な工法です。

【特長】
■自立菅で高内圧管として設計可能
■長距離運搬によって立坑設置数も削減
■カゴ型運搬台車で芯出し作業が容易
■更生管の運搬作業がスムーズ
■軌条レール不要

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

『リフトイン工法』のご紹介

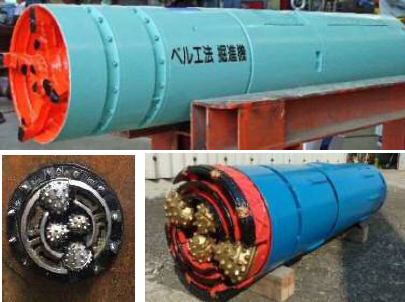

『ベル工法』は、従来工法のように許容推進延長が管の許容耐荷力に
制限されないため、低耐荷力管でも最大250mの長距離推進ができます。

掘進機は方向修正装置を2箇所装備する事により、60Rまでの複数曲線推進が
可能。掘進中、予期しない支障物に遭遇した場合は、引き戻して迂回線形での
掘進が行えます。

また当工法は、塩化ビニル管での長距離・曲線推進を実現し、下水道管渠の
長寿命化に貢献します。

【特長】
■長距離推進・曲線推進
■支障物に対応
■工期短縮
■長寿命化
■耐震性

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

長距離・曲線推進工法『ベル工法』

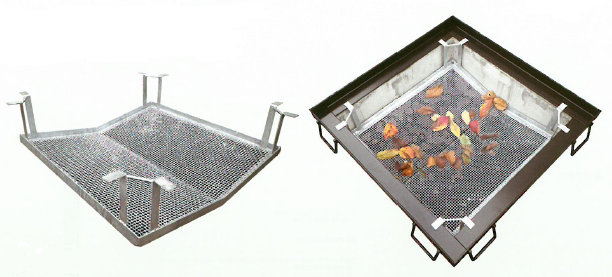

第一機材の『リーブスクリーン』は、排水補助側溝の吐水口から、流下する
排水枡内部用の、落ち葉防止網です。

排水補助側溝の吐水口の下端レベルより、さらに下に網枠が位置するので、
排水枡の4辺どの方向の吐水口からの落ち葉も受けることが出来ます。

バスケット部の形状をV形にしているため、中央部にゴミが集まりやすく
なっています。

【特長】
■排水枡の4辺からの落ち葉を受けられる
■中央部にゴミが集まりやすい
■清掃回数の軽減が可能
■吊り金具にとっての丸棒が付いており、持ち上げられる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

落葉網『リーブスクリーン』

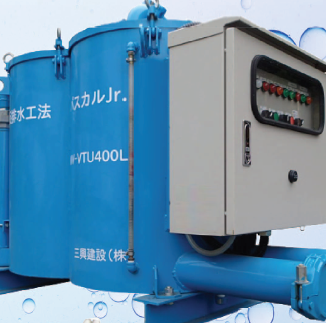

当製品は、下水道仮排水工法に使用する新型自動バイパス装置です。

小さなボディに大きな能力が特長で、盛り替えのしやすさを追求した小型
機でありながら、最長200m、宅内桝1～15箇所を１台で一度に仮排水する
ことができます。

また、真空タンク2台での運転ができ、さらに200リットルの補助タンクも
用意しており、真空タンクと接続してタンク容量を増やせます。
本管の仮排水も可能で、開削工事に対応いたします。

【特長】
■真空タンク、真空制御装置ともに、600mm幅
■制御ユニットの上に真空タンクを乗せることが可能
■小型機でありながら10軒以上の宅内桝に対応
■本管の仮排水も可能（流量による）

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

バイパス装置『パスカルJr.』

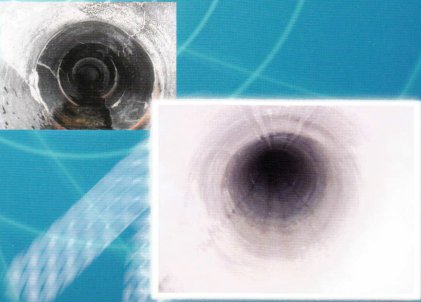

『K-2工法』は、管状樹脂吸収着材の内面及び外面をプラスチックフィルムで覆ったK2ライナーに熱硬化性樹脂を含浸させ、管路内にけん引挿入し、ライニング材内に液体圧を作用させ、ライニング材を管路壁面に貼り付けた状態でライニング材を温水又は温水シャワーにより加熱し、熱硬化性樹脂を硬化させることにより、管路内にCIPP（現場で硬化したプラスチックパイプ）を形成し、硬化後は、内面のプラスチックフィルムを引き剥がす管更生工法です。

【適用範囲】
○下水道本管：φ200～φ600mm
○下水道取付管：φ150～φ200mm
○施工長さ
→本管：φ200～φ350mm　最大120ｍ
→本管：φ400～φ600mm　最大80ｍ
→取付管：最大13ｍ

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

管更生システム『K-2工法』

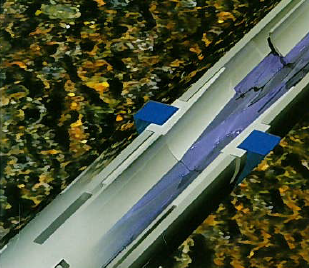

『ミズトールMTパイプ』は、2ｍ毎のパッカーで湧出した地下水を
堰止め、スリットを通して外管内に強制的に取り込む構造により
地下水を強力に捕捉できる水抜きボーリング用二重式排水管です。

異型ソケットを介して次から次に無孔の内管を流下し、逃がさず排水。

また、ストレーナーの形状が3mm×70mmのスリットで従来よりも
開口率が大きく目詰まりが起きにくい構造です。

【特長】
■捕捉した地下水を逃がさない
■目詰まりがおきにくい構造
■強度は従来の同程度かそれ以上が期待できる
■施工が簡単

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。

排水管『ミズトールMTパイプ』

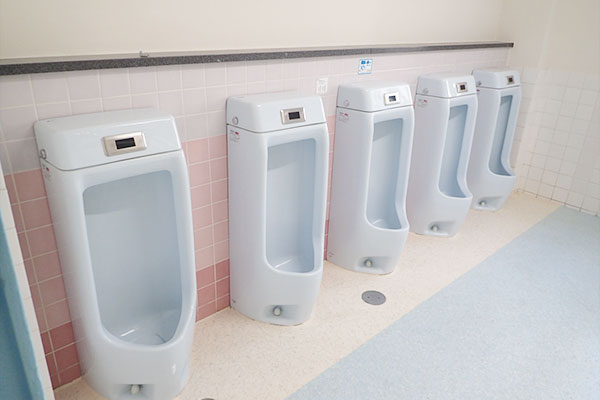

日常生活を支えるクリーンで安全な水を供給し、汚れた水を排出するのが
給排水設備の大きな役割です。

当社では、給水管・給水タンク・給水ポンプなどの給水設備、排水配管や
排水ポンプなどの排水設備の設計・施工・メンテナンスを行っております。

また、建物から排出される汚水や排水を下水管へ放流するための
外構工事も実施。

人々の快適な生活、環境づくりをサポートしております。

※詳しくはPDFをダウンロード頂くか、お気軽にお問い合わせください。

給排水衛生設備工事サービス

当協会では、φ1500立坑より発進可能な油圧式全周回転型鋼管削進機
『すぐる君』を取り扱っております。

独特の強力な切削削進で矢板・コンクリート等の障害物も取除き、
らくらく推進。鋼管径φ200mm～φ650mmまで対応。

その他、φ1300立坑より発進可能な「すぐる君Jr.」やφ600マンホールより
搬入可能な「すぐる君ミニ」などもラインアップしております。

【形式】
■PD-350
■PD-500
■PD-650

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

油圧式全周回転型鋼管削進機『すぐる君』

下水道平面縦断設計システム PIPE Design Pro(R)(パイプ デザインプロ)は
下水道の計画、実施設計における管渠平面計画と縦断設計を目的とした
AutoCAD(R)で動作する CAD システムです。

下水道平面縦断設計システム　PIPE Design Pro

1世紀という歴史をたどってきた水道事業も今や21世紀に入り、より施設の高度化を目指しています。 こうした時代の中で当社は情報タグ付D.I.Sを開発しました。バルブキーの縮小一本化、地震、土砂水害等自然災害時に於ける危機管理面で高い評価を受けています。
又、これからの埋設弁や各種弁栓類の維持管理業務の効率化、システム化に大きく寄与できるものと確信致します。

中間軸（継足棒）　Ｄ．Ｉ．Ｓ　測深継足棒

株式会社山田四郎松商店は、総合管工機材専門総合商社として
幅広くお手伝いさせていただいております。

上下水道・農業用水・本管資材のダクタイル鋳鉄管をはじめ、
上水道給水資材、下水道排水設備資材などをご用意しておりますので、
お客様の用途に合った製品をお選びいただけます。

ご要望の際は、お気軽にお問い合わせ下さい。

【営業品目ラインアップ】
■上下水道・農業用水・本管資材
■上水道給水資材
■下水道排水設備資材
■空調・衛星設備機器・資材

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせ下さい。

管工機材

『PCALS（ピカルス）』は、バッテリー機関車及び管運搬接続台車を利用し、
起伏のある既設管の中に安全に短期間で新設の配管ができる画期的な
パイプインパイプ工法です。

当社はこの技術を開発し、特許を取得しております。
平坦部、伏越し部、曲線部全ての区間を連続で走行できます。
アプト式を採用したことにより、傾斜角32度まで機械走行できます。

また施工サイクル時間が短いため、全体工期を大幅に短縮することができます。

【特長】
■曲線部・傾斜部運搬時の段取り替え不要
■32度の縦断勾配も走行可能
■配管芯出し機能で接合もスピーディー

※詳しくはお問い合わせ、またはカタログをダウンロードして下さい。

工法『PCALS（ピカルス）』

「クリーンロボ・きょうごく」は、既設暗渠管の排水機能を回復させるために川崎建設が開発した暗渠管清掃洗浄システムです。
先端部には19個のLEDライトとCCDカメラを内蔵し、噴射ノズルとカメラをつなぐ部分には「首振り機構」を搭載。
モニターで入り口を確認しながらヘッドを曲げていけば、 90度曲がりの分岐管にもスムーズに進入し、枝管も検査・洗浄できます。

【特徴】
○既設暗渠管の排水機能を回復
○枝管へも自由自在に入っていくことが可能
○高圧水を噴射する力で200ｍ以上進むことができる
○補助推進手段はワイヤーけん引方式とロッド押込み方式の2種類
○発信器内蔵、GPS測量器の併用で暗渠管路図の作成も可能

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

既設農業用暗渠管清掃洗浄システム「クリーンロボ・きょうごく」

『埋設標識シート』は、掘削工事の機械化による、水道管・ガス管・電力・
通信線など地下埋設物の損傷や切断事故を、地下埋設物と地表の間に
敷設することで未然に防ぐことができます。

掘削作業中にパワーショベルなどで引掛けた際に、シートの折り畳み部分が
解けて2～3.5倍に伸びて地表に現れ、印刷された表示によって地下埋設物の
確認が可能な「2倍折り」「3.5倍折り」をご用意しております。

【特長】
■耐久性
■耐薬品性
■耐寒性

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

埋設標識シート

『レジンコンクリート』とは、セメントコンクリートの結合材である
セメント水和物は一切使用せず、合成樹脂(液状レジン)によって骨材や
充填材を練り混ぜて固めた材料です。

液状レジンとしては、不飽和ポリエステル樹脂に代表される熱硬化性樹脂が
多く使用されます。開始剤(触媒)や促進剤と混合することによって生じる
液状レジンの重合反応は、骨材相互を短時間に強固に接着しますので、
硬化した成型物は密実であり、高強度かつ耐久性にも優れた性能を示します。

液状レジンの種類やグレードを選択することによっても、様々な性能を
付加することも可能な機能性に優れた材料です。

【特長】
■高強度なので軽量化できる
■耐食性が抜群
■摩耗に強く長寿命
■高い水密性を有する
■様々な特性が生かせる（電気絶縁性、振動減衰性、接着性 等）

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

環境調和型素材『レジンコンクリート』

大和クレス株式会社より「落ちふた式U形側溝」のご案内です。

道路用一般製品　落ちふた式U形側溝

水道・ガス鋳鉄管切断工具「きったくん」はボタン一つでダクタイル・ねずみ鋳鉄管をスピード破断！電動油圧ポンプを油圧ホースに繋ぐだけで使うことができます。

【特長】
■破断できる管種はFC管（ネズミ鋳鉄）、NS管、GX管（ダグタイル管）など
■実践動画をWEBで公開中
■本体に使用されている油圧シリンダーは単動式

※詳しくはお問い合わせいただくかPDFをダウンロードしてご覧ください。

水道・ガス鋳鉄管切断工具「きったくん」※カタログ進呈中

当カタログは、各種パイプを取り扱っている株式会社ヴァンテックの
総合カタログです。

ヴァンテックパイプ(VP/VU)やヴァンテックカラーパイプ(VP/VU)などの
設備排水用配管資材をはじめ、水道配水用配管資材、下水道用配管資材など
様々な製品を掲載しております。

ご要望の際はお気軽にお問い合わせください。

【掲載内容】
■設備排水用配管資材
・ヴァンテックパイプ(VP/VU)
・ヴァンテックカラーパイプ(VP/VU)
・ヴァンテックDV継手/DVカラー継手
・ヴァンテックパイプ/ヴァンテックカラーパイプ関連部材
・ヴァンテックDV-VU継手
・ヴァンテック大口径VU継手　など

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせ下さい。

ヴァンテックパイプ　総合カタログ

下水道の配管で下水パイプをマンホール壁面に可撓性をもたせて接続固定するためにゴムジョイントが使われますが、マンホール壁面の穴とゴムジョイントを、水密性を保持して確実に固定するのがハイロックバンドです。ハイロックバンドは新しいコンセプトに基づいており、従来のバンドにおける欠点を克服した画期的なバンド（固定用金具）です。
【特徴】
■ワンタッチ取り付け(拡径のみ)
■無段階位置で固定可能(ステップレス)
■取付ミス時の取り外し後も再使用可能

※詳しくは資料ダウンロード、もしくはお問い合わせください。

下水道マンホール配管用固定金具【ハイロックバンド】

当社では、上水道用硬質塩ビ管、下水道用硬質塩ビ管、鋳鉄管、
バルブ他様々な商品を取り扱っております。

さまざまな現場に対応するための機材を準備し、お客様に満足していただける
提案をいたします。ご要望の際はお気軽にお問い合わせください。

【その他取り扱い製品】
■建設資材
■建築材料（建材）
■住宅機器
■リフォーム
■各種工具
■制服・作業服

※詳細はお問い合わせください。

上下水道機材

◆ 伸縮継手に内蔵したスペーサーが、パイプ挿入時に必要な挿入シロを確保します。
◆ スペーサーは水溶性ですので、施工後排水を繰り返すことにより溶けて無くなるため、スペーサーを外す必要はありません。

【新発売】水溶性スペーサー付き伸縮継手
