協和地建コンサルタント株式会社では、地域に精通し、土地勘を持った
経験豊かな技術者が長年の蓄積を活かし、ボーリング調査から土質試験
まで、迅速で信頼度の高い成果を提供する地質調査事を展開しております。

島根・鳥取を中心に、公共事業から民間開発まで、
約5,000箇所のボーリングデータを独自に蓄積。

公共機関等により公開されているデータも含め、これらデータを有効活用
することで、調査箇所の事前把握や地質想定の精度を高めています。

【特長】
■山陰地域で約5,000箇所のボーリングデータを蓄積
■ボーリングコア品質へのこだわり
■地域の地質を知り尽くした技術者の眼
■技術・技能継承への取り組み

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

協和地建コンサルタント株式会社　地質調査事業のご紹介

超高圧ジェットシステムでシールド機・推進機内から、
地中障害物の探査、地盤改良、切断・除去を可能にした工法です。

DO-Jet工法

『スーパーブローブSP-50』は、多目的な工事に対応する
利根式バイブロ・ロータリードリルです。

これまでの土壌汚染調査機よりパワフルになり
今まで困難だった掘削も容易になりました。

また、補助パワーユニットの取外しにより4t車での運搬が可能です。

【特長】
■無水掘削も可能
■サンプル採取が可能
■補助パワーユニットホルダー脱着可能　最大分解重量3.70t
■低振動・低騒音(低騒音型建設機械、オフロード法適合済み)

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

利根式バイブロ・ロータリードリル『スーパーブローブSP-50』

当社では、目的に応じて掘削ポイント及び掘削深度を判断する調査を行います。

CSAMT法やシュランベルジャー法による電気探査で得られた結果から、
掘削ポイント、掘削深度、掘削費、湧出量、湧出温度、泉質等を
ご提案いたします。

ご要望の際はお気軽にお問い合わせください。

【業務内容】
■地質調査、温泉探査
　・ランドサットデータや電気探査を行って地質調査を実施
　・得られた結果から、温泉の有無、掘削ポイント、湧出量、湧出温度、
　　泉質等を提示
■孔内調査
　・孔内検層や孔内カメラで井戸内を調査
　・老朽化した部分や目詰まり等による湧出量低下、温度低下等の原因を探る

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

調査サービス

当社では、ハンマーとクリノメーターを駆使して、岩石の種類や
その分布を明らかにする『地表調査』を行っております。

防災、水資源、地熱・温泉、交通に関連する地質情報を収集。
各種設計、施工において大きなコスト縮減に貢献する有効性の高い調査です。

【対象例】
■防災
■水資源
■地熱・温泉
■交通　など

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

地表踏査サービス

高精度で広範囲の探査を低コストで実現。調査結果をアクアカルテ（水脈分布図）で客観的に把握

水脈調査　電磁波測定システム

当社で行なっている「地形・地質調査」についてご紹介いたします。

事業対象となる未開発地の現地踏査を行います。調査結果と
地形地質情報を解析したのち、事業遂行の問題点の提示や
必要となる調査計画を提案します。

ご要望の際はお気軽にお問い合わせください。

【特長】
■調査結果と地形地質情報を解析
■事業遂行の問題点の提示や必要となる調査計画を提案

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

地形・地質調査サービス

『ロケナビワイヤー』は、地下にある非金属埋没管を探知しやすくするための
ロケーティングワイヤーです。

当社では、独自の研究で「導電性を持つ塩化ビニル素材」で被覆した
ワイヤーの開発に成功し、合成ゴム素材の一般的なロケーティング
ワイヤーの短所であった地中のバクテリアや各種薬品汚染の脆弱性を
大幅に改善しました。

性能面では探知性が高く施工時の取り扱い性に優れ、しかもローコストを
実現しております。

【特長】
■見つけやすい：導電性の向上で探知性アップ
■扱いやすい：従来品と比べ柔らかくて低コスト
■能率がアップ：より正確に掘削ができ無駄を省く

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

新素材PVCロケーティングワイヤー『ロケナビワイヤー』

掘削業を営む皆さまへＦＯＲＣＵＭでは「低コスト」で「便利な商品」をご提供致します。

ドリリングツール

『埋設標識シート』は、掘削工事の機械化による、水道管・ガス管・電力・
通信線など地下埋設物の損傷や切断事故を、地下埋設物と地表の間に
敷設することで未然に防ぐことができます。

掘削作業中にパワーショベルなどで引掛けた際に、シートの折り畳み部分が
解けて2～3.5倍に伸びて地表に現れ、印刷された表示によって地下埋設物の
確認が可能な「2倍折り」「3.5倍折り」をご用意しております。

【特長】
■耐久性
■耐薬品性
■耐寒性

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

埋設標識シート

当社の測量及び地質・土質調査部門では、土質工学、地質工学の
専門家たちによる地質・土質調査を行っております。

専門家自らが現場に出向き、詳細に検討し、信頼性の高い地盤データを
提供しています。

また、GPSとデジタル平板を利用し測定したデータによる
リアルタイムな数値地形図の作製も可能です。
数値地図は、地理情報システム(GIS)の基盤となるため各種GISの高度化や
効率化にも取り組んで、電子化の推進に役立てております。

【業務項目】
■地質・土質調査
■測量

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

地質・土質調査サービス

当社では、地表とボーリング孔を利用して探査対象領域を取り囲むように
電極を配置し測定を行う『比抵抗トモグラフィ』をご提供しております。

複数回の測定を行い比抵抗の変化量から地盤改良の効果判定や
トレーサーを用いた透水性亀裂箇所の推定に用いることが可能です。

【特長】
■地表で行う高密度比抵抗電気探査より解析精度の向上が期待できる

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

物理探査サービス『比抵抗トモグラフィ』

株式会社エヌエルシーは、1983年6月に調査ボーリング関係では世界のトップメーカーであるアメリカロングイヤー社より、日本におけるすべての商権を取得し発足致しました。
ワイヤーライン工法を中心とした深堀掘削の分野で確固たる地位を築き、業界の発展に貢献する事が出来たと自負致しております。
お客様のニーズに合わせた、最適なボーリング機材の選定から導入の段取りまでを支援します。

【事業内容】
○ボーリング機械及び用具の設計・開発・製造・販売
　並びに付帯サービス

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

株式会社エヌエルシー　事業紹介

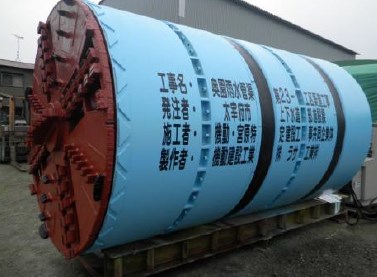

福岡県太宰府市様からご依頼いただいた、
小土被りの長距離・曲線推進工事の施工事例を紹介します。

浸水被害の解消を目的とした雨水管渠を築造です。
また、リアルタイム計測システムによる高精度の施工です。

【工事概要】
■工事名：奥園雨水管渠第23-1工区築造工事
■工事場所：福岡県太宰府市五条1丁目地内
■発注者：太宰府市
■施工者：機動・宮原特定建設工事共同企業体
■工法：アルティミット泥水式推進工法
■管径：Ф1800mm
■推進延長：L=583.7m
■曲線：R=192m CL=211m 1箇所
■土被り：H=1.65m(最小土被り)(0.77D) (D=管外径)
■土質：シルト混じり砂礫
■工期：平成24年3月～平成25年3月

※詳しくは、お気軽にお問い合わせ下さい。

【施工事例】小土被りの長距離・曲線推進工事

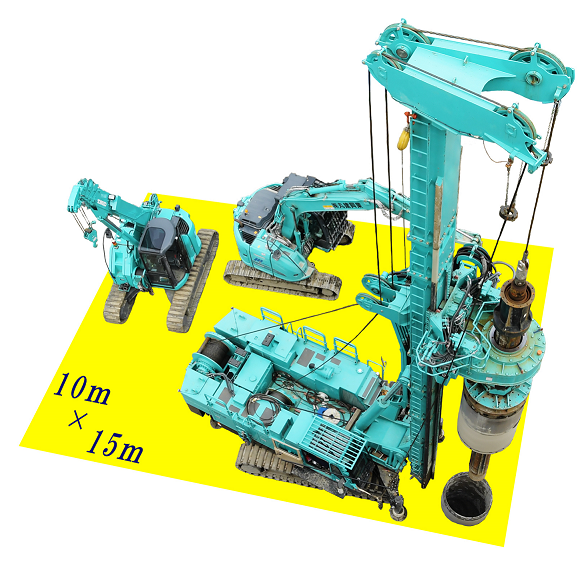

『MRT工法』は、“狭隘地”での地中障害撤去目的とし
当社が研究開発した工法です。

コンパクト且つハイスペックな機械特性を持つDHJ45を障害撤去専用機として
カスタム改良し、大口径や大深度施工を可能とする、
多種多様な専用の特殊アタッチメントも開発いたしました。

ご要望の際はお気軽にお問い合わせください。

【特長】
■狭隘地で施工が可能な小型機だが、トルクのオーガー能力が非常に高い
■障害物を「ねじ切り撤去」することができる。撤去時間の短縮となる
■類似する機械よりも「低振動」「低騒音」な機械仕様で設計されている
■大口径、大深度掘削が可能となり、高い鉛直精度を保つ仕様である
■狭隘地での施工を可能とするため、4.9ｔクレーンで組立解体可能

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせ下さい。

狭隘地での地中障害撤去工法『MRT工法』

ジオクロノロジージャパン株式会社では、空洞スキャナを用いた「高周波CSMT探査法による特殊地下壕の検出」が行えます。
この探査法は、シャドウ効果の利用で、グリット状の測線を設定することなく空洞の位置を求めることが出来ます。
本手法は、「ニアフィールドアンプ効果」によって、これまでに難しいとされてきた高比抵抗物質の検出が可能になったものです。

【特徴】
○広範囲の調査地の中から、大まかな空洞位置を把握
○空洞の位置を高分解能で求める
→「ニアフィールドアンプ効果」で既存手法では見えなかったものが見える
○高い土被り比（空洞までの深度／空洞の高さ：H/d比）を実現
○高い汎用性
○NETIS登録、特許第４２２９３７１号取得

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

技術紹介『高周波CSMT探査法による特殊地下壕の検出』

当社では、所有する2台のロータリー式ボーリングマシンを使用して
現場状況や調査目的に合わせて地質調査(ボーリング調査)を行っています。

土の性質を求めるために、ボーリングや物理探査・原位置試験等によって
地盤の状態を調査するとともに、採取した土の試料を工事目的、
検討目的によって、物理的性質試験、力学的性質試験等を行い、
豊富な経験と先進の技術調査方法によって正確なデータを提供いたします。

ご要望の際はお気軽にお問い合わせください。

【調査内容】
■サンプリング
■孔内原位置試験
■地下水調査

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

地質調査サービス

当社では、「ボーリング地質調査」や「平板載荷試験」、
「ジオ・フロント式スウェーデン式サウンディング」などの地質調査を
行っております。

その他、現地浸透試験、CBR試験、現場透水試験など
様々な試験を実施しております。

ご要望の際はお気軽にお問い合わせください。

【地質調査】
■ボーリング地質調査
■平板載荷試験
■ジオ・フロント式スウェーデン式サウンディング
■その他試験：現地浸透試験、CBR試験、現場透水試験　他

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

地質調査サービス
