当社では『GPI標準FRP管のポール切り売り』を行っております。

高級な高圧油井管（石油採掘管）の端材品を用いたポールの製品販売です。

用途はヨットのマスト、漁礁用の海洋杭、構造物フレーム管に使用します。
ポール用途には必要な長さに切断、接続ネジ加工含めた単品販売を行います。

GPI標準の高圧FRP油井管は、支柱材料として、電柱、照明ポール、各種
屋外支柱に利用が可能。鉄の1/5の軽さで強度が約2倍です。

【特長】
■高級な高圧油井管（石油採掘管）の端材品を用いたポール
■ポール用途には必要な長さに切断、接続ネジ加工含めた単品販売
■鉄の1/5の軽さで強度が約2倍
■金属の機械加工同様の工具で加工可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

GPI標準FRP管のポール切り売り

【特長】
■偏肉成形
■3D成形
■極薄成形（0.1mm～）
■熱変形加工
■柔軟性
■高耐熱
■発泡倍率制御
■機能性付与
■CFRPと一体成形

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

エポキシフォーム 発泡コア

ナイトロダインXPシステムは窒素ガスを密閉し、そのガス圧力からシリンダーを通して力を得るものです。
ナイトロダインXPシステムには『マニホールドタイプ』と『ホース配管タイプ』がありますが、システムを構成する内容はいずれも同じです。
ナイトロダインXPシステムは標準10.3MPa（105kgf/cm2） タイプと高圧13.8MPa（140kgf/cm2）タイプがあります。

【特徴】
○コンパクトで高出力
○低スペースで長ストローク
○少ない圧力変動
○前荷重が不要
○簡単な圧力調整

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

ナイトロダインシステム 「ナイトロダインXPシステム」

株式会社ファインパーツは、極小サイズの開発を続ける技術力と革新的な
製品を量産レベルまで引き上げ、安定供給する技術力で超微細スプリング
の製造を行っております。

ごく少量の試作品から大量生産まで、どのようなオーダーにも対応。
100台以上のコイリングマシンを導入し、最大で月産7,000万本の
生産能力を実現しております(ボールペンチップ用を含む)。

また、社内にてニッケルメッキと金メッキが可能です。
外注メッキに要する時間を削減でき、大幅な短納期対応を実現します。

【特長】
■外径0.06mmのスプリング
■ごく少量の試作品から大量生産まで、様々なオーダーに対応
■社内にてニッケルメッキと金メッキが可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

株式会社ファインパーツ　事業紹介

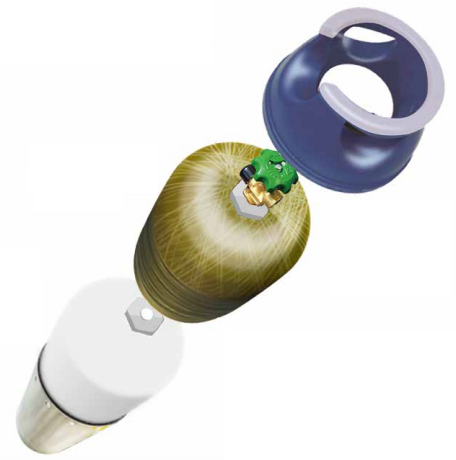

『プラコンポ』は、軽くて錆びないコンポジット容器です。

容器重量は銅製容器の約60％と軽く、持ち運びが楽で、
カラフルで美貌に優れます。7.5kg容器は室内に置いても
違和感なく使用することが可能。

また、ガス残液量が目視により確認でき、ガス切れ防止に役立ちます。

オールプラスチック製でサビの発生が無く、船上や沿岸地域でも
安心して使用できます。

【特長】
■重さは銅製容器の約60％の軽さ
■残液量が分かる半透明
■錆びないプラスチック製
■カラフル＆クールな外観

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

次世代容器『プラコンポ20kg/7.5kg』

当社では、OA 機器（ ホストコンピュータ・ATM・サーバラックなど）・
大型コピー機・ゲーム機用キャスターとして好適な『高荷重用キャスター』を
取り扱っております。

目的・用途に合わせた幅広いラインアップをご用意しております。
まずはお気軽にお問い合わせください。

【特長】
■特殊強化プラスチックにより、小型で超高荷重に耐える
■小さなスペースで重量物機器の取り付けが可能
■長期間重いものを積載しても変型が少なく安全性が高い

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。

高荷重用キャスター

『アルミ・ハニカム』は、アルミ箔の6角柱が無数に集まってできた構造体です。
航空機やロケット等に実用されるなど広範囲で認められ信頼性も高い製品です。
全体の容積比率は、空気97％、アルミ3％と非常に軽く、通常使用する場合には、サンドイッチパネルとして成形されます。
ハニカム・サンドイッチパネルは力学的に最もすぐれた構造で、アルミ箔の6角柱が、上下両表面板の間に無数の支柱となってパネルを構成しますので、非常に強固。
さらに表面板も、ごく薄いものでよく、軽くて丈夫な事はもちろん、経済的でもあるというメリットをもっています。
サンドイッチ構造としてだけでなく、単体としても注目され、その利用範囲も整流、照明など幅広いものとなっています。

▼カタログでは多数の実績例を掲載！詳細は下記よりPDFダウンロード▼

【特長】
■軽量である
■強度・剛性が大である
■耐疲労性に優れる
■フラットな表面が得られる
■経済性に優れる
■防火材料となる
■高い信頼性をもつ

※詳しくはＰＤＦ資料をご覧いただくか、お気軽にお問い合わせ下さい。

進化未来型の構造パネル『アルミ・ハニカム』※軽くて丈夫で経済的！

開発したパイロマックススーパーコイルヒーターは発熱部を一体で制作しており、
信頼性に優れています

パイロマックススーパーコイルヒーター

当社で取り扱っている「ポーラスPE 真空チャック」について
ご紹介いたします。

セラミックや金属材料製品に比べ低コストであり、ポーラス材に目詰まりが
発生時、簡単操作で予備品と交換することが可能。

また、平均空気孔径が5μm以下のポーラス材を用いた場合は、部分吸着が
でき、耐摩耗性に優れている上に柔らかい為、吸着ワークにストレスを
掛け難いです。

【特長】
■セラミックや金属材料製品に比べ低コスト 　200*200サイズで17万円
■セラミックや金属材料製品に比べ80％程度軽量
■ポーラス材に目詰まりが発生時、簡単操作で予備品と交換できる
■平均空気孔径が5μm以下のポーラス材を用いた場合は、部分吸着が可能
■耐摩耗性に優れている上に柔らかい為、吸着ワークにストレスを掛け難い

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

セラミックや金属材料製品に比べ低価格　！ポーラスPE真空チャック

『メカナム全方向ホイール』は、ハブモーター、ギアボックス、
エンコーダー、ホールセンサー、およびショックアブソーバーシステムを
統合した製品です。

当製品を正確に制御することで、限られたスペースでも
簡単に操作が可能。

産業、科学研究、商業、医療など幅広い業界で使用されます。

【特長】
■全方向移動
■一体型で強い安定性
■コンパクトな構造と組み立てが簡単
■柔軟な機動性

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

メカナム全方向ホイール

当社は、建設機械のショベルカーや産業機械のフォークリフトのカウンター
ウエイトをメインとして、鉄アレイのような小さなウエイトから200tを超える
超大型サルベージ船用の重厚なウエイトまで、用途に合わせて100種類以上の
ウエイトを製造しています。

建設機械のパワーショベルは現在、安全性も求められている中で、
後方小旋回、超小旋回のタイプが各メーカー共主流になりつつあり、
その中で、当社のカウンターウエイトの現在の役割は、本機に対し少ない
スペースで本来のウエイトの役目をし、場所によればエンジンカバー的な
場合も形状的に対応しています。

【概要】
■寸法（幅×高さ）：550mm×180mm～3,080mm×1,460mm
■重量：40kg/1pcs～12t/1pcs

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

カウンターウエイト　製造サービス

ヘキサ・ジャパン株式会社は、主に紙製素材(ペーパーハニカム) の製造・
販売及び輸出入を行っている会社です。

当社は米国のパクティブ者からペーパーハニカムの日本及びアジア圏の
独占製造販売権を取得したのち、日本各地のメーカーとフランチャイズ
契約を結び、事業を行っています。

軽量で環境に優しく、従来のハニカム構造体よりずっと低コストなペーパー
ハニカムは、加工も容易で、様々な用途にご利用頂いております。
ペーパーハニカムに関するご用命は、当社までお気軽にお申し付け下さい。

【事業内容】
■紙製素材(ペーパーハニカム) の製造・販売及び輸出入
■紙加工機械の製造・販売及び輸出入
■各種機械・機械部品の国内販売及び輸出入
■各種機械の設置・運用コンサルティング業務・賃貸
■紙製品・紙加工品の国内販売及び輸出入　など

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

ヘキサ・ジャパン株式会社　事業紹介

『高面精度アルミハニカムパネル』は、表面板となるアルミ板と、芯材となるアルミハニカムコアを構造用接着剤で圧着したハニカムパネルです。体積の97％が気体層であるため軽く、優れた平滑性と曲面パネルでデザインの幅が広がり、また、取付工程が少なく工期短縮にも貢献します。当社では、お客様のご要望にあった設計や製作にも対応したしますのでお気軽にお問い合わせください。

【特長】
■フラットネス
■高剛性
■軽量
■リサイクル性

※詳しくはPDFをダウンロードして頂き
　弊社HPまでお気軽にお問い合わせ下さい。
　https://www.kobelco-north.co.jp/contactus/

高面精度アルミハニカムパネル【軽量・フラットネス・高剛性！】

『密閉中空鋳鉄』は、究極の薄肉で製品の中空化を実現する鋳造技術です。

鋳鉄の弱点である重さを克服。
設計次第ではアルミよりも軽量化が可能です。

また、箱型断面形状のため中空品の曲げ強度は中実品の1.3倍となって
おります。詳しくは、お問い合わせください。

【特長】
■中身が空洞のため、大幅な軽量化が可能
■肉厚は、1.5～3.0mmでコントロールが可能
■箱型断面形状のため、中空品の曲げ強度は中実品の1.3倍

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

密閉中空鋳鉄

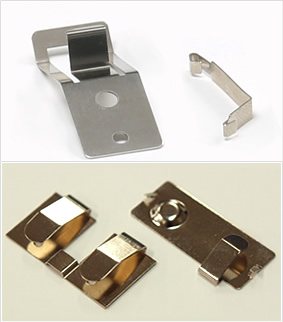

板バネ、プレス加工品には、ばねの容積が小さく単純な形状のものから複雑な形状のものまで、さまざまな形状のものがあります。
荷重特性は取り付けの固定方法の違いにより変わる場合があります。
プレス、マルチフォーミングマシンにて、精密板バネを御提供させていただきます。

【特徴】
○電池関連部品で順送金型での高速生産が得意
○超音波洗浄機を導入し、社内での一貫生産が可能
○プレス製品とスプリング製品を自社で加工し、
　組立(カシメ・溶接)することが可能

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

バネ/加工品　「板バネ、プレス加工品」

『ハニコーム-A』は、アルミ箔を六角形の集合体(蜂巣状)に連続成型積層
したものです。

無数の連続した六角筒は、その表面積の多さと面積比で95～99％の開孔率など、
そのもっている特長により、構造材以外の用途にも多様な機能を発揮。

材質、セルサイズ、形状など、その用途に応じてニーズに合ったハニカムを
ご使用いただけます。

【特長】
■アルミ箔を六角形の集合体(蜂巣状)に連続成型積層
■強くて軽量
■航空機から建築までさまざまな分野で幅広く使用されている
■豊富な種類をご用意

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

ハニコーム-A

三上鉄工の送風機・熱交換器主要用途と特注例。
55年にわたる活動によって得た膨大な経験をもとに、形状・材質・塗装などの特別仕様はもとより、海外向けの異電圧仕様や防爆環境対応へのご相談、指定取り合い寸法にいたる細かなご要望まで適切にお応えいたします。

【掲載内容】
○口径 750mm モーター直結軸流ファン
○口径 900mm モーター直結軸流ファン　防爆モーター付き
○一体型アルミ鋳物製軸流ファンインペラー 口径φ750mm　生転逆転両用
○口径 750mm モーター直結軸流ファン　フィルターケース付き
○15kWx4P モーター直結軸流ファン　口径φ1500mm

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

解説入り！製品事例集 「送風機・熱交換器」

当社では、誤差のない正確なサイズで細部にもこだわった高品質の
「マイクロボックス」を提供しております。

部品を寸法通りに正確に切断し、製作しており、NCベンダーを使用して、
小さな部品・複雑な部品を一つ一つ丁寧に曲げていきます。

また、ネック・カラーの根元部分をスポット溶接し、耐久性と品質に
こだわった製品に仕上げます。

【ラインアップ(一部)】
■アネモ
■アネモオーバルカラー
■パンカー用チャンバー
■ノズル用チャンバーS型
■ノズル用チャンバーL型

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

マイクロボックス

『TPP-FB-R型/TPP-FB-S型』は、狭い場所でも設置できるコンパクトな設計と、
幅広い防振・防音効果が好評の防振・防音架台です。

据え付け高さに制限があるとき有利な低防振台で、低周波振動から建物を伝わる
個体伝播音まで95%以上を除去します。

さらに、セットボルトで締め付けるだけで、据え付けが簡単です。

【特長】
■低防振台
■場所をとらないコンパクト設計
■据え付け簡単
■軽量でなおかつ安定性が高く、搬入が容易
■地震に強い

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

防振・防音架台『TPP-FB-R型/TPP-FB-S型』

当社では、ガラスの精密加工を専門として、産業用ガラス部品や
建築用ガラス部品の製造を展開しております。

加工技術の長年の経験と新しい設備機器により、多種多様で
価値の高い製品を提供し、お客さまのニーズに応え続けております。

ご要望の際はお気軽にお問い合わせください。

【特長】
■先端の技術と設備
■精密機器対応

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

ガラス精密加工サービス

ウエノシステックの『精密機械メーカー向け共有PAD』の採用事例をご紹介します。

サイズ違いの製品を素材の特性を生かした設計により梱包材共有化。

フィルム緩衝材を用いた2重箱梱包から、科学的データを生かした専用PADへ
変更することで、梱包サイズ縮小、工数削減、コストダウンを実現します。

【概要】
■サイズ違いの製品を素材の特性を生かした設計により梱包材共有化
■フィルム緩衝材を用いた2重箱梱包から、科学的データを生かした専用PADへ変更
■梱包サイズ縮小→工数削減→コストダウンを実現

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【事例】精密機械メーカー向け共有PAD

『ウルトラフォース(R)　Uシリーズ』は、高荷重と低い形状の窒素ガス
スプリングです。

13種類の荷重モデル(0.2トンから22トン)を提供。幅広い新しい条件と
既存の条件に適合します。

またU.0400–U.20000モデルは、ガススプリングの寿命を延ばす優れた
ベアリングと優れた磨耗性能のシーリングの、DADCO独自の
UltraPak(R)カートリッジ技術を取り入れています。

【特長】
■最大199kNの初期荷重
■長寿命のUltraPak(R)カートリッジ
■単体式または配管式で使用可能

※​ページ下部よりCADデータ（３D）をダウンロードいただけます。
※製品の詳細については、資料をダウンロードいただくかお気軽にお問い合わせください。

窒素ガススプリング『ウルトラフォース(R)　Uシリーズ』

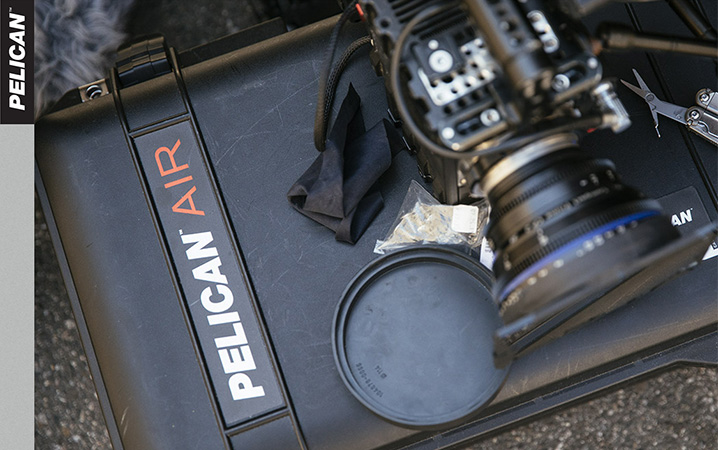

頑丈でありながら、軽量化された防水樹脂ケース。
サイズバリエーションもあり、持ち運びに便利なキャリー付タイプもある。精密機器の搬送や、測定器や計器などの保管・輸送用ケースとして最適。

軽量化された防水樹脂ケース　Air Case
