光学設計・開発における均一な照度分布とは？
均一な照度分布とは、光源から照射される光が、対象となる面や空間において、明るさのムラなく均等に分布している状態を指します。光学設計・開発においては、照明、ディスプレイ、画像認識、医療機器など、様々な分野で高い視認性、正確な計測、快適な使用感を実現するために不可欠な要素です。この均一性を達成することで、影の発生を抑え、色の再現性を高め、ユーザーエクスペリエンスを向上させることができます。
各社の製品
絞り込み条件：
▼チェックした製品のカタログをダウンロード
一度にダウンロードできるカタログは20件までです。
【写真スタジオ向け】シャンデリア型フィラメントLED（C32）
魚眼レンズ HAL 250シリーズ（250度フィッシュアイ）
【住宅用建材】押出成形レンズ・LED用カバー
東穂は、押出成形・異型押出成形の製造メーカーです。
『押出成形』とは、その言葉どおり、“押出してカタチをつくる”技術です。
押出成形技術を駆使して、フレキシブルにさまざまなジャンルで対応できる製品を生み出しています。
ポリカーボネート押出レンズは、押出成形による長物レンズです。
従来の製品は連続で配列されたLEDの光を遠くに均一に飛ばしたいが棒状のレンズがなく、大きなLEDを使用するしかなかった。
しかし棒状精密レンズを使用すること でLED光を約4倍遠くに飛ばすことが可能になりました。
使用するLEDは小さいものを使用することができ、小スペース化、省電力化を実現し装置製造コスト、ランニングコストの削減も実現しました。
詳しくはカタログをダウンロードしてください。
パネル角度透過率測定システム『SM-DFG-450』
『SM-DFG-450』は、パネルの角度透過率を精密に測定するために設計された
高度なシステムです。
ディスプレイパネルや光学部品の研究開発、品質管理において、角度依存の
透過率特性を詳細に評価するための理想的なソリューション。
380nmから780nmの波長範囲で動作し、内蔵のレンズ光学系受光器により、
パネル透過率の相対輝度を正確に測定します。
【特長】
■直感的で使いやすいソフトウェア
■測定プロセスを効率化し 、詳細なデータ解析を可能にする
■光出口は14mm、光入口は約8mmで、均一な照明を提供
■パネルの高さの微調整が可能
■様々な厚さの試験対象物に対応
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
ポーラスPE 真空チャック付透過光照明
当社で取り扱っている「ポーラスPE 真空チャック付透過光照明」について
ご紹介いたします。
耐摩耗性に優れている上に柔らかい為、吸着ワークにストレスを掛け難く、
Led＋導光板を用い、均一な照明を実現することが可能。
また、シンプル構造でセラミックや金属材料に比べ低コストで、乳白色ですが
光の透過性が有る為、高輝度照明は必ずしも必要ではありません。
【特長】
■シンプル構造でセラミックや金属材料に比べ低コスト
■セラミックや金属材料に比べ80％程度軽量
■乳白色であるが光の透過性が有る為、高輝度照明は必ずしも必要ではない
■ポーラス材に目詰まりが発生時、簡単な操作で予備品と交換できる
■平均空気孔径が5μm以下のポーラス材を用いた場合は、部分吸着が可能
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
プロジェクター レーザー光源モデル LX-MU800Z｜キヤノン
プロジェクターランプ
ワンアクションソフトボックス
ポータブルゴニオフォトメータ LightSpion
LED均一面照明 UniBrite
プロ用フォーカスライト 投光ライト 上部壁面取付型
大光量LED投光器『SUPERLIGHT』
当社が取り扱う、大光量LED投光器『SUPERLIGHT』をご紹介します。
テレビなどの4K、8K放送に適した色再現性 Ra90(R9>80)を実現し、
高効率(127lm/W)タイプと色再現が高いタイプの2種類をご用意。
競馬場をはじめ、サッカースタジアム、スタジオ、港、ゴルフ練習場、
工事現場、工場、グラウンドなどに適しています。
【特長】
■テレビなどの4K、8K放送に適した色再現性 Ra90(R9>80)実現
■高効率(127lm/W)タイプと色再現が高いタイプの2種類
■配光角を狭角から広角までライ ンアップ
■21.2kg～31kgと軽量化を実現
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
特注システム製作サービス
当社では、原理検証システム、デモ機をソフトウェア込みで製作いたします。
特殊蛍光光学顕微鏡、両面（対向配置）光学顕微鏡、ウェルプレート対応
光学情報取得システム、斜光証明などの特殊照明システム、
フリースペース光学系などの構築を制御ソフトウェア及び画像情報解析を
含めて提供いたします。
また、微弱光観察用途向け暗箱・暗室製作も承ります。
ご要望の際はお気軽にお問い合わせください。
【所有要素技術】
■CWレーザー制御
■パルス/CWレーザー制御
■カメラ制御（USB3カメラ、高感度カメラ）
■XYス テージ制御
■波長分光機制御 など
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
GPSシリーズ 積分球 モジュール式
MK350S Advanced Spectrometer
三拍子揃う計測界の大物新人！
機器本体だけで既に最強な機能が完備！
標準付属品のPCソフトで思う存分にデータ解析の他に、
なんと専用WiFi SD CardでスマホやTablet等のデバイスにも通信が可能になる！
◎あかり品質、測光、色彩評価に主な評価指標をお揃いする！
◎演色性評価数を最大化！R1~R15までそれぞれが明らかに！
◎測定数値のほかに、測定の行われた環境の再現できる写真までも！
◎待ち時間無しにデバイス上で自在に全て の保存データをチェック！
◎比較モードで2つの光源や照明器具や環境のひかり表現を比べながら、
根拠持ちで自社製品のアピール！
◎デバイス上で即時にLED製品のランク分け出来るビニング機能も完備！
◎測定光源の照度の他に、環境の3D照度分布図も一目瞭然！
◎Checkerモード：機器上でLED製品や照明器具の検査・評価を行える！
◎LOGモード：連続測定で大量データを入手！
◎専用WiFi SD CardでSmarterな計測を行える！
◎製品PV:
http://www.youtube.com/watch?v=PTYVOaKzsf8
HIKARI ZP-0760
光学系
・ 7×60W RGBW Osram LED
・ 寿命 50,000時間
・ 色温度 2,700-10,000K
・ 点灯周波数 806Hz-8,333Hz
カラー
・ RGBWミックス
・ カラーマクロ
・ CT (2,700-10,000K)
エフェクト
・ Zoom 2.5°-60°
・ ストロボ
・ レンズ(OP)；横芯(３種類；W、NW、N）、DF、クリア
制御とプログラム
・ コントロール方式 7ch,9ch,12ch,17ch
・ SNAP SHOT 再生
4シーン記憶可能、以下再生方法
・OFFLINE再生 電源投入で再生
・ONLINE再生-1ch Dimのみ制御
・ONLINE再生-2ch DimとZoomのみ制御
・ マニュアルプログラム
・ シューティングモード
エレクトロニクス
・ 入力電圧 95-240V,50/60Hz
・ 消費電力
100%モード 530W@100V
95%モード 500W@100V
60%モード 300W@100V
・ コントロールパネル用バッテリー搭載
高効率LEDモジュール『WIDE L165 1P』
当社の『WIDE L165 1P』は、光学レンズを採用した
高効率LEDモジュールです。
日本製の最高品質光学のレンズ採用で光の屈折や眩しさがありません。
蛍光灯が光源だった大型屋外看板やカバーサインと交換していただければ、
少ない数量でも既存と同等の明るさが確保でき、初期設置費用の削減、
不良発生率の低下など、多くのメリットがあります。
【特長】
■50,000時間まで初期照度70％保持
■高輝度SEOUL SEMICONDUCTOR LED素子
■ 指向角:165°
■IP65
■定電流駆動方式で最大直列連結数量内、均一な照度実現
■立体高さ120mmのサインにも適用可能
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせ下さい。
遮光・吸光シ ート【スーパーブラックIR】
『スーパーブラックIR』は、ポリウレタン樹脂でできた
耐摩耗性を有する光吸収用スウェードフィルムです。
連続微細多孔質で表面積が大きく、幅広い波長範囲にわたって光を吸収し、
反射・散乱も抑えます。可視域から赤外域まで反射率1.6%以下という、
抜群の遮光性を実現します。
カメラや分光器などの光学製品や、インパネや液晶パネルなどの発光製品
において、内部材として使用するこ とで迷光・散乱光を抑えます。
耐久性が高く、一般的な遮光・吸光材としてあらゆる用途にお使いいただけます。
【特長】
■連続微細多孔質により吸収効果が大きい
■250–2500 nmまで分光反射率1.6%以下
■使いやすい耐摩耗性
■シートタイプは裏面粘着処理付き
※詳しくはカタログをご覧下さい。お問い合わせもお気軽にどうぞ。
照明Simulator CAD ライノセラス対応版
カラーシミュレーションソフト『リアリム』に関するよくあるご質問
Q：「素材の設定」で自動設定の素材サイズは
実際の素材のサイズを入力するのですか？
A：実際の素材のサイズを入力します。
例えば、素材の高さが450mmであれば、「450mm」と入力します。
Q：「素材の設定」で自動設定のメッシュサイズは、
実際の素材のサイズを入力するのですか？
A：実際の素材のサイズを入力します。
例えば、外壁の高さが2.4mであれば、「2.4m」と入力 します。
Q：文字を入力しても画像に表示されません。
A：文字ツールで文字を入力して「OK」をクリックした後、
「貼り付け」ボタンをクリックしてください。
「ハードウェアロック異常」と表示されます。
Q：ドライバが正常にインストールされていない場合があります。
「SSD5411-32bit.EXE」を実行し、
「Sentinel System Driver Installer7.4.2(Win32bit版/Win64bit版)」をクリックして、
ドライバーをダウンロードし、再度インストールしてください。
コメット株式会社 総合カタログ
写真用品
【製造事業】レンズ接合＜月産/100,000ピース対応可能＞
照明・光学解析受託サービス
施設用 照明機器『Turbocolor』
切削ミラー『ポリゴンミラー』
エコリカ高演色LED『L3A2シリーズ』
オプトロニクス カタログ
賦形フィルム『シャニオン アルファ』
『シャニオン アルファ』は、LEDの点の光を「線」や「様々な模様」に変換する
賦形フィルムです。
独自のマスタリング（原盤製作）技術を駆使した金属型（スタンパ）により
プラスチックフィルムの表面に微細なパターンを形成。微細パターンの形状を
保持したまま半円球状などの3次元フォーミングが可能です。
フィルムの背面にLEDを配置すると、微細パターンの形状に応じて様々な光の
模様を表現でき、カラーLEDを使わなくても、波長ごとに赤・緑・青の分光模様を
出現できることから、意匠性が求められるデザイン照明をはじめ、人目を惹く
光の演出が求められるアミューズメント、玩具などへの利用に効果を発揮します。
【特長】
■半円球状などの3次元フォーミングが可能
■フィルムの背面にLEDを配置すると、微細パターンの形状に
応じて様々な光の模様を表現できる
■波長ごとに赤・緑・青の分光模様を出現できる
■LED個数を削減でき、低コスト・低消費電力化も得られる
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
プロジェクター 4K短焦点モデル 4K600STZ｜キヤノン
光制御システム 開発サービス【事例写真掲載】
合同会社ピボットでは、照明シーンコンテンツの制作など、ご相談内容の
実現のために必要に応じた光制御システムの開発をいたします。
遠隔地にリアルタイムストリーミング配信することができる
「クラウド型光制御コントローラー」や配線および通信不要にて楽曲と同期した光演出が
可能な「GPS同期型光制御コントローラー」を提供。
その他、商業ビル・住宅建築など特定のクライアント様向けの光演出空間の
ご提案や地域における各種イベントの盛り上げを光分野にてお手伝いいたします。
【事業内容】
■景観・観光照明
■外装・内装照明
■イベント照明
■光制御システムの開発
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
長光路分光透過色計「ＡＳＡ２」※液晶導光板などの評価に好適！
長光路分光透過色計「ＡＳＡ２」は、無色透明に近いプラスチック成形板の高感度測定を目的とした、長光路分光透過色計です。
試料の側面より投光することで、従来は評価が極めて困難だった透明成形品の色彩が、波長範囲４００ｎｍ～７００ｎｍを２０ｎｍ間隔出力で測定できます。また光学部は、測定試料のサイズに合わせた２タイプをご用意。フラットパネルディスプレイの液晶導光板や各種パネル材などの評価に威力を発揮します。
【主な特長】
○無色透明に近いプラスチック成形板の色彩測定を目的とした長光路分光透過色計
○分光透過率を波長範囲４００ｎｍ～７００ｎｍを２０ｎｍ間隔出力で測定
○測定試料のサイズに合わせた２タイプの光学部
→Ａタイプ：３５０ｍｍ×３００ｍｍ×３ｍｍ
→Ｂタイプ：５５０ｍｍ×１００ｍｍ×４ｍｍ
○フラットパネルディスプレイの液晶導光板や各種パネル材などの評価に威力を発揮
※詳しくはカタログをダウンロード、もしくはお問い合わせください。
照明器具『K1-SPOT LED』
グラスレスミラー『リフェクス』【舞台/展示/映像/文化施設】
『リフェクス』は、特殊加工した高精度のポリエステルフィルムをパネル状にしたグラスレスミラーです。極薄のポリエステルフィルムによる軽さが運搬・施工の簡略化・省略化を実現。また、ミクロン単位の薄い反射面なのでズレ・ゆがみが少なく反射精度が高いため、映像システムの反射板としても利用されています。
【特長】
■軽さはガラス鏡の6分の1で超軽量
■運搬・施工の簡略化・省力化を実現
■簡易な下地で施工可能なので、高コストパフォーマンス
■割れて飛散しない
■万一フィルム面が破れた場合でも、張替えが可能
■表面鏡に匹敵する反射精度
【主な施工＆使用例】
■舞台セット（NINAGAWA「十二夜」）
■展示（オートショー・自動車ショールーム）
■映像：プロジェクター（反射鏡）
■文化施設（美術館）：ディマシオ美術館
■文化施設（博物館）：マダムタッソー東京
※詳細は資料請求して頂くかダウンロードからPDFデータをご覧下さい
株式会社盛光SCM 技術紹介
【即納対応あり】大口径レンズ
NICHIA OptisolisTM 超高演色LED
LED式ライト『ウィングスライト』
『ウィングスライト』は、アルミ押し出し材を使用したLED式ライトです。
オーダーを付けてから自社工場にて製作を致しますので、
フレキシブルなサイズでの製作が可能となっております。
また、配光距離も複数パターンで変更ができるため、
看板のサイズに合わせた適切な照射を実現致しました。
最小幅600mmから最大幅5,000mmまで製作対応可能です。
（※一体型での製作が可能なサイズになります）
【特長】
■最高照射距離3.6m（広範囲タイプ）
■本体同じで狭範囲・標準・広範囲の3タイプが選べる
■外観を損なわないシンプルなデザイン
■屋外対応
■サイズフリー
■広告看板に好適
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
精密プレスサービス
当社では、小型リフレクターや各種接片などの精密プレスを行っております。
光通信モジュール用部品コバール材を使用し従来ブロック体の材料から
マシニングセンター加工で行なっていた製品をプレス単板加工部品を
独自の技術でプレス加工にて4辺嵌め合わせ枠体に成功しコストダウンを
可能にしました。
そのほかにも、精密切削加工や組立受託、パナソニック電池販売も
行っておりますので、ご要望の際はお気軽にお問い合わせください。
【取り扱い品目】
■小型リフレクター
■各種接片
■ 液晶ディスプレイ用フレーム
■光通信モジュール部品
■材質アルミ など
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
ジェントライト
導光板LEDパネル、板面輝度均一度80%以上の面光源Ra82以上
弊社のLEDライトパネルは精度の高いLEDチップと効率の良い導光板により、平均板面照度3500Lux以上、光源面の輝度均一度８0％以上で全体に輝度ムラの少ない高輝度面発光の照明パネルです。
LEDの光と導光板を使用したLEDパネルは明るく消費電力が少ないので非常に環境にも優しい製品です。
サインパネルのバックライト光源に最適で平均寿命50,000時間で5年８ヶ月以上メンテナンスフリーで使用いただけます。10年以上ご使用いただいている店舗や商業施設もございます。
高輝度で輝度ムラの少ない導光板は、拡散板を用いて導光板＋拡散板仕様とすることでより輝度ムラを少なくします。検査用の光源として国内外の大手メーカー様の工場で永年ご使用いただいております。
可視光全反射率98％ ｢MIRO-SILVER(R)｣
照明機材『ソースフォーmini LED』
『ソースフォーmini LED』は、12WホワイトLEDを採用した、鮮明な光学性、
扱いやすい機能性、スマートな概観を備えた、コンパクトな照明機材です。
4種類の照射角(19°26°36°50°)のレンズチューブを交換可能。
吊りオプションは、ダボ、キャノピー、ライティングレールの
3種類をご用意しております。
また、ボディカラーのカスタムも受付可能です。
【特長】
■独自の効率的光学システム
■ダイクロイック反射鏡を用いた効果的な放熱のクールなビーム
■色温度3000K
■4枚3段構造シャッター
■色枠、ゴボホルダー、フィルターなど複数のアクセサリー
※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。
検査用照明150W
MK350D Compact Spectrometer

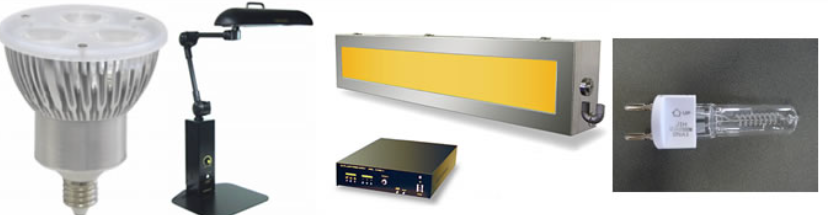

ランプ
アーカイブ『あぴ探ARアーカイブ』
LEDライト『PICA CUBES(TM)[ピカキューブ]』
![LEDライト『PICA CUBES(TM)[ピカキューブ]』](https://image.www.ipros.com/public/product/image/5b5/2000459939/IPROS22348657254854667562.jpeg)
当社では、消費電力わずか20Ｗ、6.5cm四方の超コンパクトな
出力面から、演色性の高い明るい光を放つ
『PICA CUBES(TM)[ピカキューブ]』を取り扱っております。
特許取得の熱管理システムにより、小さなボディで可能な限り
高出力の照射が実現しました。
直感的に操作できる手動コントロール式で、据付用のオプションも
豊富に取り揃え、店舗や劇場など様々な場所で
高品質なスポットライトとしてご利用いただけます 。
【共通の特長】
■20°スポット、40°ミディアム、60°ワイドフラッドの3種類の
配光レンズ付属
■フリッカーフリーのDMX調光
■直感的に操作できるマニュアル操作用コントロール搭載
■白熱電球のように、ほんのわずかに遅れて消える効果を出せる
「フィラメントモード」メニュー搭載
■電力消費はわずか20Ｗ
■不具合検出機能や保護機能を搭載した自動温度検出
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせ下さい。
高反射率アルミシート「MIRO(R)」
LEDゴボプロジェクターライト『Image Spot』
非常に高い光学系により12mの距離で鮮やかな画像や文字を投影できます。
イメージスポットはコンパクトなサイズながら45Wのパワーで驚くほどの明るさを照射できるLEDスポットライトです。
インドア、アウトドアを問わずクールホワイトまたはウォームホワイトLEDにより、あらゆる環境で鮮明で明るい画像を演出します。
展示会のスポットやカフェ、ショップディスプレイの演出照明に最適で、専用のフィルターキットを使用することでカラーを使ったカラフルな投影を演出します。
【特長】
■ほぼすべての環境で明るい画像
■収差の少ない均等で優れたイメージ照射が可能
■本体はIP40定格（屋内仕様）、IP65定格（屋外仕様）
周囲温度の高い環境向けのHTタイプの3種類から選択可能
■ユニバーサル電源(100－230VAC)
■本体で調光可能
■DMX512でフリッカーフリー調光（0-100%）
■ファンレス冷却で静音
■全フィルードに渡って優れた均一性を実現
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせ下さい。
お探しの製品は見つかりませんでした。
1 / 3
光学設計・開発における均一な照度分布
光学設計・開発における均一な照度分布とは？
均一な照度分布とは、光源から照射される光が、対象となる面や空間において、明るさのムラなく均等に分布している状態を指します。光学設計・開発においては、照明、ディスプレイ、画像認識、医療機器など、様々な分野で高い視認性、正確な計測、快適な使用感を実現するために不可欠な要素です。この均一性を達成することで、影の発生を抑え、色の再現性を高め、ユーザーエクスペリエンスを向上させることができます。
課題
光源特性による照度ムラ
点光源や線光源など、光源自体の特性により、照射面上で明るさのばらつきが生じやすい。
光学素子の性能限界
レンズやミラーなどの 光学素子の設計・製造精度が不十分な場合、光の収束や拡散が意図通りに行われず、照度分布が不均一になる。
複雑な形状への対応困難
曲面や凹凸のある対象物に対して、均一な照度を照射することが技術的に難しい場合がある。
設計・評価の複雑性
多数の光学素子や光源を組み合わせた複雑なシステムにおいて、均一な照度分布を実現するための設計計算や評価が煩雑に なる。
対策
拡散板・導光板の活用
光を拡散させる素材や構造を持つ板を用いることで、光源からの光を広範囲に均一化する。
多点光源・配列化
複数の光源を配置したり、特定のパターンで配列したりすることで、個々の光源のムラを相殺し、全体として均一な照度を得る。
高度な光学シミュレーション
専用のソフトウェアを用いて、光の伝搬や干渉を詳細にシミュレーションし、最適な光学素子の形状や配置を設計する。
非球面レンズ・自由曲面設計
従来の球面レンズでは難しい光の制御を可能にする、非球面形状や自由曲面を持つレンズを設計・採用する。
対策に役立つ製品例
広角拡散シート
光源からの光を広範囲に拡散させ、照射面全体の照度ムラを低減するシート状の光学材料。
マイクロレンズアレイ
微細なレンズを規則的に配置したアレイ構造により、光を効率的に制御し、均一な配光を実現する。
光線追跡解析ソフトウェア
光学設計における光の挙動を詳細にシミュレーションし、照度分布の最適化を支援する計算ツール。
カスタム成形光学部品
特定の用途に合わせて、非球面や自由曲面などの複雑な形状を精密に成形した光学部品。
