構造・躯体におけるコンクリートひび割れ防止とは？
構造物や建物の躯体を構成するコンクリートに発生するひび割れを未然に防ぎ、構造物の耐久性や安全性を確保するための技術や対策全般を指します。ひび割れは、美観を損ねるだけでなく、雨水や有害物質の侵入を招き、鉄筋の腐食や構造物の劣化を進行させる原因となります。
各社の製品
絞り込み条件：
▼チェックした製品のカタログをダウンロード
一度にダウンロードできるカタログは20件までです。

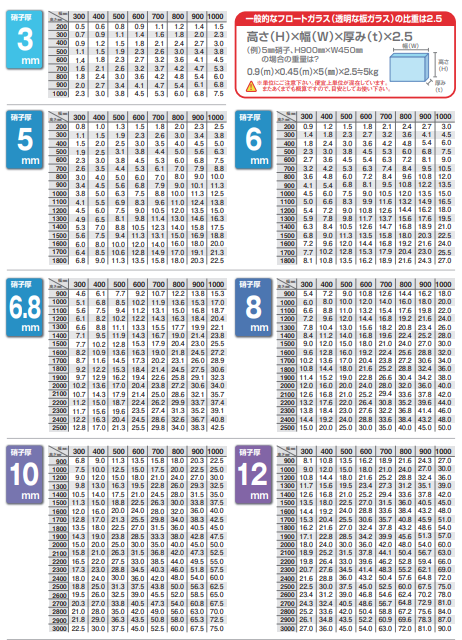

【建築向け】ガラスの比重・重量計算表

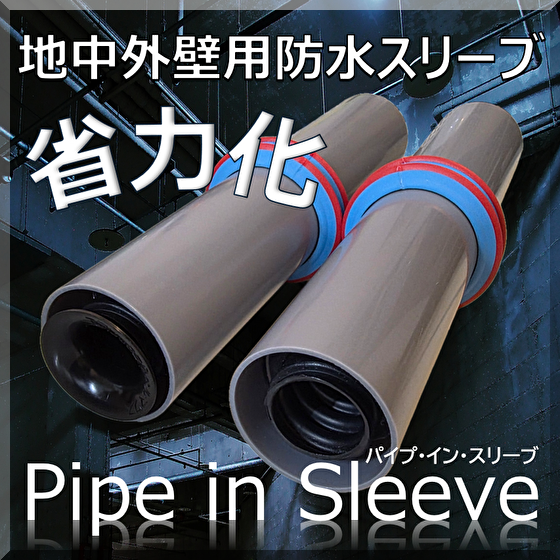

【電気設備工事】パイプ・イン・スリーブでの省力化による工期短縮
建設業界では、工期の短縮と品質の向上が常に求められています。
特に、地中梁外壁部の防水処理は漏水リスクを無くし、建築物引込電源の
安全性を高める上で最重要な施工箇所となります。
従来の工法では、現場での複雑な防水作業が必要となり、工期が長くなる
傾向がありましたが、パイプ・イン・スリーブ（略称PIS）は、塩ビスリーブと
エフレックス(FEP管)を事前に工場でプレハブ化により現場での作 業を簡素化し、
工期短縮に貢献します。
【活用シーン】
* 地中梁/外壁貫通部
* 地下貫通/電源ケーブルの引き込み
【導入の効果】
* 省力化（作業員の負担軽減）
* 工期短縮
* 防水性能の向上
設計者様・工事店様〕
FEP引き通し、ベルマウス端末取付 等 個々現場仕様にアレンジ可！
更に、想定外の漏水にも！
保守・メンテナンス性も兼ね備え、多才で汎用性に富む製品。
●YouTube「とめ太郎ちゃんねる」紹介動画も、是非ご覧下さい。
※詳細は「お問い合わせ」よりカタログ請求、また「ダウンロード」よりPDFデータご覧下さい
スクリュー型 スペーサー
【事例】建設用コンクリートセンサー『PERI ISC』
【現場情報】
現場名：令和5年度 高知港三里地区防波堤（南）工事
ロケーション：（日本） 高知県
元請：東亜建設工業株式会社
使用システム：PERI InSite Construction / PERI ISC、充填検知・締固め検知センサー
令和5年度 高知港三里地区防波堤（南）工事おいて、PERI InSite Construction（PERI ISC）の充填検知・締固め検知センサが使用され、計測が行われました。
【お客様の利点】
このPERI ISCと充填・締固めセンサーで 充填状況のリアルタイムでのモニタリングが可能なった。
＊弊社HPでのいろいろな実績を紹介しておりますので、是非ご覧ください。
機械式鉄筋継手 【EGジョイント（標準タイプ）】
【EGジョイント（標準タイプ）】は、鉄筋の端部に摩擦圧接で接合したネジ同士を、カプラーで結合し、ロックナットをトルクレンチで締付ける簡単施工の機械式鉄筋継手です。
グラウトレスのため、天候によらず施工が可能なので工期短縮が図れ、産業廃棄物も発生しません。
〇2007年版 建築物の構造関係技術基準解説書の 鉄筋継手性能判定基準【A級】評定 を取得
((財)日本建築センター評価番号：BCJ評定-RC 0001-04）
〇土木学会「鉄筋定着・継手指針［2007年版］」の継手単体性能は【SA級】を確認
【特長】
○サイズD13～D51、鋼種SD295～SD490
○トルクレンチで締めるだけで、グラウト材不要
○施工時の天候を選ばない
○コンパクトで納まりが良好
○応力伝達は全て鉄を介するため、信頼性が高い
〇RC建造物の避雷導体として使用可能
〇グラウトを使用しない為、産業廃棄物が出ない
○部品は鉄筋に装着して出荷するため、材料管理の手間なし
※打継継手としても使用可能
鉄筋コンクリート乾式外断熱特許工法「ガンバリ工法」
元日マテールの特許工法「ガンバリ工法」は、災害にも強い鉄筋コンクリート建築の建物性能を最大限に発揮できる「乾式外断熱工法」で、
狭小地や崖地など、土地の形状により足場が設置出来ない敷地などにも、無足場で施工が出来る、最先端クラスの特許工法資材です。
ガンバリ工法で採用する「ガンバリボード」は、外断熱用ボード（断熱材）に仕上げ材（アルミ押出型材）が接着されており、 型枠工事で外装仕上げまで完了する打ち込み型枠で、工種・工期・作業員の削減と人手不足にも対応ができ、また、耐久性や意匠性の高い、ハイグレードな外断熱型枠資材です。
特許資材である「断熱セパレーター」の採用と、断熱材の厚みも、６０mm～１００mmのオーダー対応が可能で、鉄筋コンクリート建築の高い断熱性を実現します。
また、無足場施工により、敷地を有効に活用できるほか、躯体工事と並行して、外構工事を行うことも可能で、工期短縮にも大きく貢献します。
※製品詳細につきましては、カタログをダウンロードの上、ご覧下さい。
※その他、技術資料等につきましては、元日マテール株式会社までお問い合わせ下さい。
床仕上げ材 マックストン舗石

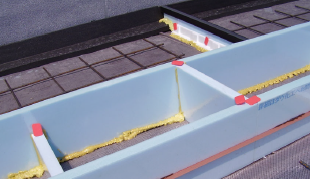

ミゾ カタワーク
当社では、両面特殊フィルムをラミネートした『ミゾ カ タワーク』を取り扱っております。
ストッパーとブチルテープorウレタンフォームでとめるだけ。
特殊フィルムはスムースな脱型を助けます。
また、工場で精寸カットされており、スタイロフォーム製なので
ウレタン製品の様に、雨水を吸ってブヨブヨになりません。
ご要望の際は、お気軽にお問い合わせください。
【サイズ/ロット】
■25mm×225×1820：20本/ケース
■25mm×300×1820：15本/ケース
■25mm×450×1820：10本/ケース
■25mm×910×1820：10本/ケース
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
建築礦産物
けい酸塩系無機質コーティング剤『セラグリーン』
『セラグリーン』は、施工後のコンクリート中の水分蒸発による塗膜の
膨れ・剥がれを抑制するけい酸塩系無機質コーティング剤です。
けい酸塩系含浸コート剤および着色コート剤が各種劣化要因から
コンクリートを保護。
さらに、塗膜の強靭性と大容量・大面積・超多孔質などの特性によって、
気温変化や紫外線、酸性雨、塩害、 冷害など厳しい天候の変化にも優れた
耐久性・耐候性を発揮します。
【特長】
■コンクリート中の水分蒸発による塗膜の膨れ・剥がれを抑制
■主成分は無機質系で環境と自然に配慮
■意匠性維持と防汚効果
■超耐久・耐候性
■基材保護と劣化防止
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
【事例】樹脂製 軽量型枠システム 『PERI DUO』
【現場情報】
現場名：伊勢崎アクスビル（仮称）新築工事
ロケーション：（日本） 群馬県伊勢崎市
施工：窪田建設株式会社
使用システム：軽量型枠システム 『PERI DUO』
施工時期：2016年8月頃
本件では群馬県伊勢崎市にある伊勢崎駅前の 14 階建ホテルの建設に際し、
基礎工事から1 階のスラブまでの基礎工事を行いました。
【現場でのニーズ】
端太材の一体化により軽量化を実現。
転用回数増加に貢献打設現 場で小回りの利く、環境にやさしい軽量型枠!
☆下記より「ペリーマガジン」をダウンロードいただき、他事例もぜひご覧ください！
↓↓ 弊社ホームページからも様々な実績をご確認いただけます ↓↓
磁力式高圧止水『DP-SW工法』
『DP-SW工法』は、止水が不可能と言われていたデッキスラブの漏水を
超強力ネオジウム磁石と高圧注入用プラグを併用し、漏水出口からの
アプローチで止水ができる新しい画期的な工法です。
デッキプレート床面のコンクリートに生じたひびからデッキプレートまで
到達した漏水は漏水経路の特定が難しいだけではありません。
デッキプレートを横移動し様々な箇所から漏水したり、錆が広がり、
コンクリートが膨れ、さらな る漏水の原因にもなります。
大型商業施設や店舗など建物の構造上、大がかりな調査、工事が難しい。
工期や費用面で全面防水を選択することができないなど、漏水に関する
困りごとを当社が解決します。
【特長】
■GSC独自開発の磁力式高圧プラグを使用
■天井などの漏水部に磁力で固定し作業する
■漏水出口からアプローチすることで工事範囲を最小限に抑える
■大がかりな調査不要、部分止水工事なので工期短縮、コストカット
■従来の工法よりも建物へのストレスを軽減＝建物寿命UP
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
三角断面鉄筋付デッキ『スーパーフェローデッキ』
『スーパーフェローデッキ』は、三角断面で構成されることにより、
安定性を向上させた鉄筋トラス付デッキプレートです。
最長12ｍまでの連続支持スパンに対応可能で、荷揚げ、現場での
敷き込み作業において、単純支持スパンに比べて落下防止につながり
安全性が向上します。
また、多スパンの型枠施工と主筋方向の配筋工事が完了。
全体工期の短縮も可能になり、コストダウンにもつながります。
【特長】
■長尺デッキにより、往来の単純支持と比べ、揚重回数の削減と
施工スピードが向上
■工場による厳しい品質管理と製品検査の徹底により、鉄筋のかぶりが
確実に確保される
■在来の木型枠と解体工事等を必要としないため、エネルギーを削減し、
廃棄物削減にも寄与
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
丸セパ用水膨張性セパレーター部止水リング『ウルトラリング』
シリカテック 4つのポイント＜驚きの止水力＞
【事例】『バリオコラム無セパレータ工法』PERI 柱型枠システム
【現場情報】
現場名：ミネベア（株）松井田特機新工場建設工事
ロケーション：（日本） 群馬県安中市
元請：鹿島建設株式会社 関東支店 群馬営業所
施工業者：有限会社志村工務店
使用システム：『バリオコラム無セパレータ工法』VARIO / バリオ柱型枠システム
施工時期：2016年5月頃
ベアリングなどの機械加工部品やモーターなどの電子機器部品メーカーとして有名な
ミネベア株式会社 の東京都大田区にある大森工場を閉鎖し、
その事業を群馬県安中市松井田町の既存工場敷地内に移転するため新工場を建設。
既存工場は既に2棟あり、延床面積は9,606平米。
新工場の延床面積は約9,000平米の2階建てになります。
【提案内容】
＊『バリオコラム無セパレータ工法』PERI バリオGT24柱型枠システムを使用し工程短縮化
＊初めての人でも扱いやすく、手離れが良い
→当社部材を初めて扱う協力会社であったにもかかわらず、工程短縮を達成！
☆下記より「ペリーマガジン」をダウンロードいただき、他事例もぜひご覧ください！
↓↓ 弊社ホームページからも様々な実績をご確認いただけます ↓↓
地下二重壁代替打込式防水型枠『カナモリ・スマートフォーム』
『カナモリ・スマートフォーム』は、従来の二重壁工法と同様に、
壁に排水空間を形成し、水を無理にせき止めることなく下方へと流すので、
確実に防水できます。
プラスチックスと特殊不織布で構成した中空構造のため、軽量なのに高強度の
曲げ剛性を実現。
また、特殊不織布がフレッシュコンクリートの余剰水を排出するため
躯体防水性能を高めます。
【要求される防水性能による 仕様選定】
＜湿気の漏洩をできるだけ避けたい部屋(居間など)＞
■上端部納まり：のみ込み有り(通常、10～20mm)
■側端部納まり：コーキング仕様、シール仕様
■下端部納まり：排水材仕様
■ジョイント部セパ穴処理：湿気防止シール
■点検口：落とし蓋仕様
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
木造住宅用PCべた基礎『クイックベース』
当社では、平成23年度に評定通過し、安全・工期・コストの面で大幅に
実用化に対応する、木造住宅用PCべた基礎『クイックベース』の設計
および施工を行っております。
2階建て以下の木造（木造軸組構及び枠組壁構法）に好適で、
天候による工程変更が少なく、工事と養生成時間の短縮で工期短縮が可能。
立ち上がり部は、30N/mｍ2、現場打ち部 24N/ｍｍ2、
GLからの高さは+410で、長期優良住宅、フラット35に対応しております。
【特長】
■現場打ちと比較して鉄筋を多く使用し長期優良、耐震等級等申請に対応
■現場打ちの在来工法とほぼ同等のコスト
■見た目がきれいでリフォームに安心な基礎（長寿命）
■天候による工程変更が少なく、着工から上棟までの日数短縮 など
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
【事例】アルミ製スラブ型枠『PERI GRIDFLEX』
【現場情報】
現場名：東京港湾福利厚生センター新築工事
ロケーション：（日本） 東京都港区
元請：清水建設株式会社
協力業者：城山建設株式会社
使用システム：PERI GRIDFLEX / PERI グリッドフレックス（アルミ製スラブ型枠）
施工時期：2009年12月～2011年2月
当物件は、財団法人東京港湾福利厚生協会による事業の一環で、港湾労働者の福利厚生を目的とした事業です。
建物には、診療所、単身者宿泊施設とともに協会の本部事務所が計画されています。
【現場でのニーズ】
アルミ製スラブ型枠『PERI GRIDFLEX』を使用！組立・脱型時に音がほとんど出ないシステム
☆下記より「ペリーマガジン」をダウンロードいただき、他事例もぜひご覧ください！
↓↓ 弊社ホームページからも様々な実績をご確認いただけます ↓↓
ケイ酸質系浸透深達(R)塗布防水剤『Vandex(R)』

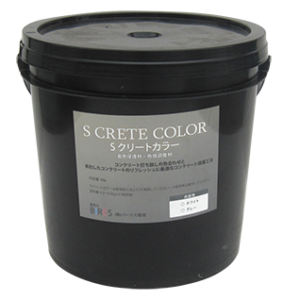

防水塗料『Sクリートカラー』※施工要領/事例つき
コンクリート用浸透性防水材 フェイスガード防水剤XP200
無機質コンクリート浸透性防水材『エバーシャット［建築］』
打放しＲＣ等用吸水防止材 アクアプルーフ
コンクリート打継ぎ処理用止水剤「ナルストップ」※小冊子無料進呈中

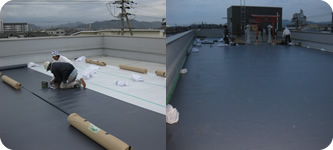

防水工事サービス
当社では、ビル、マンションから戸建て住宅まで防水工事を行っております。
また、施工場所や条件に合わせて、既設・新設シート防水層と簡易に一体化できる、
太陽光発電と屋上防水の好適なシステム構成をご提案させていただきます。
ご要望の際はお気軽に、お問い合わせください。
【特長】
■しっかり打ち合わせ
・お客様に満足いただく提案・工事をお届けするため、
お客様のご希望、ご予算などをお聞 きしながら丹念に打ち合わせいたします
■押し付けません
・無理な押し付け販売やしつこい勧誘はいたしませんので、ご安心ください
■女性に安心
・室内の工事では、在宅の女性に配慮し、女性スタッフによる施工も可能です
※詳細はお問い合わせください。
工法『FRPライニング工事』
『FRPライニング工事』は、経年劣化した水槽を修理して機能復活させる
ことができる工法です。
水槽の取り替えをしなくても水槽トラブルを解決。既存のタンクを部分的に
修理することが可能なため、短工期、低コストで水槽の機能を復活させる
ことができます。
もちろん劣化により穴が開いてしまった水槽も補修可能。
タンク本体がFRP製、鋼板製、RC製、SUS製など様々な材質にも対応します。
水 槽についてお困りのことがあればご相談ください。
【特長】
■水槽の取り替えと比較して短工期かつローコスト
■鋼製タンクをはじめとする様々な材質のタンクにもライニング可能
■廃棄物減で環境に配慮した工法
■工事開始から最短1週間で引き渡し
■水槽の劣化診断も可能
■長年のFRP事業、安心の実績
※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせ下さい。
環境配慮型配筋付デッキ『スーパーグリーンデッキ』
環境配慮型配筋付デッキ「スーパーグリーンデッキ」は、脱炭素社会の実現に貢献する床構造デッキです。
SuMPO EPD認証を取得し、製品の環境負荷を定量的かつ客観的に評価が可能。
さらに、製品製造に使用する 電力を再生可能エネルギー100％へと転換し、製造段階からCO₂排出削減を実現しています。
本製品は、デッキプレートと鉄筋トラスを一体化した構造により、施工性と品質を両立。
当社従来製品と比較して大幅な環境負荷低減と現場効率化を可能にします。
【特長】
■CO2排出量を約1/3に削減
電炉材（鉄スクラップ由来）を100％使用し、環境負荷を大幅低減
■製造電力を再エネ100％化
太陽光＋風力由来電力により、製造工程の脱炭素化を実現
■施工効率の向上
型枠と配筋の一体化により、省力化・工期短縮に貢献
■安全性とコスト削減
最大12mの長尺対応で揚重回数削減、現場の安全性向上
資源循環と低炭素化を両立する「環境価値循環モデル」により、建築業界の持続可能な未来を支える製品です。
※詳しくはPDF資料をダウンロードいただくか、お気軽にお問い合わせください。
シリカテック 4つのポイント＜自己止水反応＞
【型枠工事ご担当者様向け】『PERI ISC』
＜NETIS登録番号：CB-230029-A＞
https://www.netis.mlit.go.jp/netis/
『PERI ISC』（PERI InSite Construction)は、建設用コンクリートセンサー製品です。この製品は、測定器（本体Hubと、子機Nodes）、センサー、そして収集したデータを扱うWEBクラウドサービスで構成されています。
取付可能なセンサー：
１．温度センサー
２．圧力センサー（側圧測定用）
３．充填・締固め検知センサー
（将来的には水セメント比センサーも可）
WEBクラウドサービスにより時間や場所にとらわれず、データをモニター・分析する事ができます。
建設業界では、コンクリート構造物の品質は、安全性と耐久性を左右する重要な要素です。特に、打設時の温度管理や圧力管理は、ひび割れや強度の低下を防ぐために不可欠です。『PERI ISC』（PERI InSite Construction)は、コンクリート内部の温度や圧力をリアルタイムで測定し、適切な脱型時期の判断を可能にします。これにより、品質管理の精度を高め、構造物の信頼性を向上させます。
水性アスファルト系打継止水剤『オプティNシール』
『オプティNシール』は、ベタ基礎打継部からの水の浸水防止用の
水性アスファルト系打継止水剤です。
ペースト状なので、どんな下地にも隙間なくシール施工が可能。
有機溶剤を使用していないので毒性も引火性もありません。
また、単独で使用できるので施工時間が短縮できるほか、
鉄筋の防錆効果もあります。
【特長】
■打継部からのシロアリの侵入防止と防除に
■有機溶剤を使用していないので毒性も引火性もない
■ペースト状なので、どんな下地にも隙間なくシール施工が可能
■コンクリートとの化学変化によって水の侵入をストップ
■単独で使用できるので施工時間が短縮可能
■鉄筋の防錆効果もあり
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

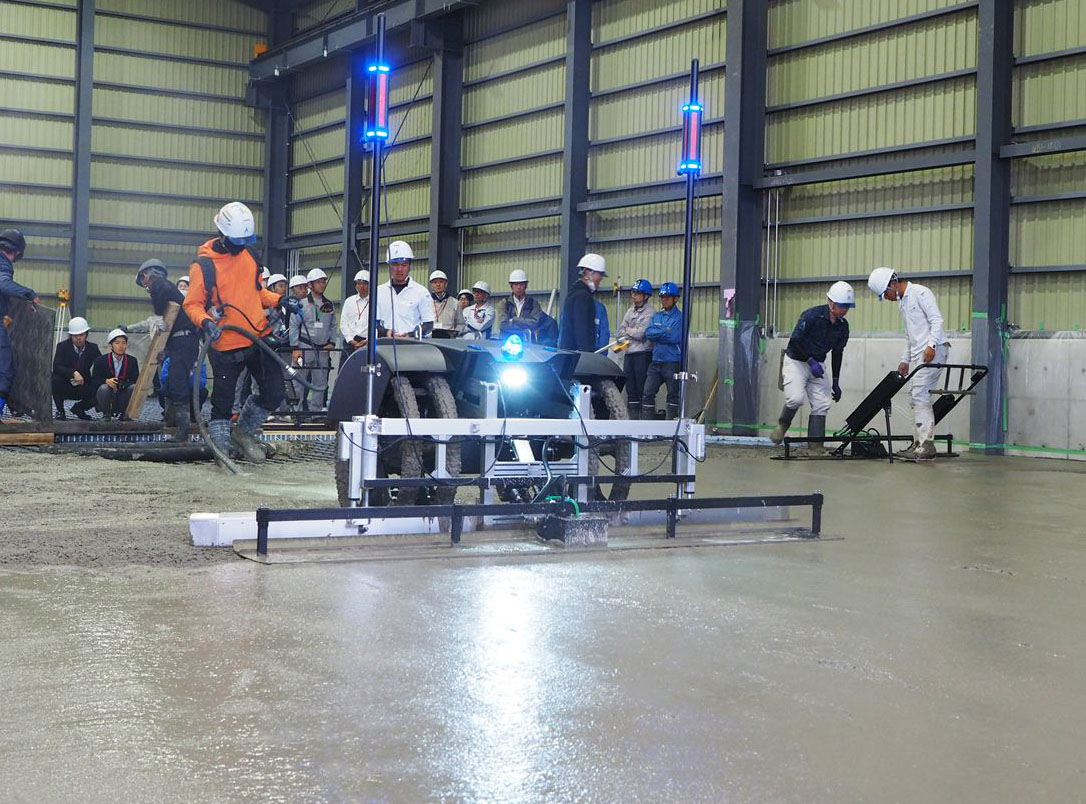

土間コンクリートの革新技術・機械化でレベル精度向上と省人化に貢献
リバイブスクリードは土間施工に必要な【かっぱぎ/敷き均しレベル測定/タンピング/締固め】4つの機能を備えた画期的なロボットです。操作はリモコン1台で担うことができ、EVバッテリー駆動で屋内屋外問わず使用可能です。
以前からレーザー測定器付のロボットは存在していましたが、
・操作に人数が必要・高層階の打設に不向き・ガソリン駆動でCo2を排出
等の課題があり、本機はこれ らを解消し現在全国の土間打設現場に導入されています。
土間コンクリート敷き均しにおけるレベル精度は熟練工の技量に依存していましたが、本機を使用することにより大面積でも再現性高くその精度を発揮します。
リモコン操作＋スピード施工により省人化にも寄与。
完全バッテリー式駆動なためCo2も削減、密閉環境や屋内での施工も一酸化炭素中毒の心配なく施工できるとともに、本体は小型軽量設計のためフロア上階での使用も可能となり、様々な現場に導入いただく事ができます。
弊社で実践導入しているLCS工法(特許工法)の1工程として、他の締め固め機と併用し、段階的に締固めを行うことでコンクリート内部の巻き込みエアを除去し密実で強固な上面が形成されます。
【コンクリート用防水・防湿剤】マノール特殊防水剤
【事例】大型壁型枠システム『VARIO GT24』
【現場情報】
現場名：柏の葉キャンパス技術センター計画建築工事
ロケーション：（日本） 千葉県 柏市
設計施工：鹿島建設株式会社
施工会社：行方建設株式会社
使用システム：大型壁型枠システム『VARIO GT24 / Wall Formwork（バリオ壁型枠）』
柏の葉キャンパス技術センター計画建築工事において、『VARIO GT24 / Wall Formwork（バリオ壁型枠）』が使用されました。
免振擁壁を施工する為のノンセパ型枠で、フラットパネル（W1200）と補助パネル（W150）の2種類のパネルで多角部（ポリゴン状）のS字カーブの壁を構築。
合板は、固く強い剛性をもった『PERI Birch（ペリー バーチ）』の厚さ（18mm）を使用しました。
現場からのニーズは、「工期短縮」を求められ『VARIO GT24 / Wall Formwork（バリオ壁型枠）』を使用することにより、
型枠の平均高さ（2630mm）をノンセパでの施工を行え、建込み長さ（40ｍ）を１日で建込む計画を実現しました。
お探しの製品は見つかりませんでした。
1 / 1
構造・躯体におけるコンクリートひび割れ防止
構造・躯体におけるコンクリートひび割れ防止とは ？
構造物や建物の躯体を構成するコンクリートに発生するひび割れを未然に防ぎ、構造物の耐久性や安全性を確保するための技術や対策全般を指します。ひび割れは、美観を損ねるだけでなく、雨水や有害物質の侵入を招き、鉄筋の腐食や構造物の劣化を進行させる原因となります。
課題
初期収縮によるひび割れ
コンクリート打設後、水分蒸発による体積収縮が原因で発生するひび割れ。特に夏場や乾燥した環境下で発生しやすい。
乾燥収縮によるひび割れ
コンクリートが硬化後も、水分が蒸発し続けることで発生するひび割れ。長期的な耐久性に影響を与える。
温度ひび割れ
セメントの水和熱による温度上昇と、その後の冷却による体積変化の差が原因で発生するひび割れ。特に大規模構造物で問題となる。
外力によるひび割れ
地震や積雪、活荷重などの外部からの力によって発生するひび割れ。構造物の設計基準や施工精度が重要となる。
対策
適切な材料選定と配合
ひび割れ抵抗性の高いセメントや骨材を選定し、収縮を抑制する配合を検討する。混和材の活用も有効。
品質管理された施工
打設時の温度管理、養生期間の確保、適切な締固めなど、施工基準を遵守し、均質なコンクリートを打設する。
ひび割れ誘発目地の設置
意図的にひび割れを発生させる箇所を設け、構造物全体へのひび割れの広がりを防ぐ。
補修・補強技術の活用
発生したひび割れに対して、注入材や被覆材を用いた補修を行い、さらなる劣化を防ぐ。
対策に役立つ製品例
高性能混和材
コンクリートの収縮を抑制し、ひび割れ抵抗性を向上させる機能を持つ。初期収縮や乾燥収縮の低減に寄与する。
特殊セメント
低発熱性や低収縮性を有するセメント。温度ひび割れや乾燥収縮ひ び割れの発生リスクを低減する。
ひび割れ補修用注入材
微細なひび割れにも浸透し、構造体の一体性を回復させる。雨水などの侵入を防ぎ、耐久性を維持する。
高強度繊維補強材
コンクリートに混ぜ込むことで、ひび割れの発生を抑制し、発生した場合でもひび割れ幅の拡大を防ぐ。
