狭所配管対応とは？課題と対策・製品を解説

『MAC バーリング』は、溶接式に比べて部品や工数を少なくすることができ、低コストでできるバーリング加工です。これまでのティーの組み合わせではできなかった複雑な形状の加工も可能な上、溶接が少ない分、高強度で見た目が美しいのも特徴です。
ユニット配管など、混み入った配管時にも、コンパクトに収めることが可能です。

【『MAC バーリング』の特徴】
■規格品ティーよりコストを削減
■パイプにかかる溶接加工時の入熱が低く、歪みを低減
■枝部をフライス加工することで、角度調整や溶接が容易

※詳しくはカタログをダウンロード、もしくはお問い合わせください。

溶接式より低コストで加工ができる『MAC バーリング』

当カタログは、ポリエチレンライニング鋼管やステンレス製ケーブル
保護用鋼管、鋼製電線管及び付属品を取り扱っている新生金属工業株式会社の
総合カタログです。

鋼製電線菅をはじめ、鋼板製や厚鋼・薄鋼電線菅用の付属品など、
様々な製品を掲載しております。

ご要望の際はお気軽にお問い合わせください。

【掲載内容】
■鋼製電線菅
■鋼板製の付属品(厚鋼ねじ付用・薄鋼ねじなし用)
■厚鋼・薄鋼電線菅用の付属品
■ねじなし電線菅用の付属品
■ケーブル保護管及び付属品　など

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

電線菅附属品　総合カタログ

ホット株式会社で取り扱う「継手」をご紹介いたします。

「銅管アダプターソケット/エルボ」は、本体材質 C1220T、
ナット部 C3604BD、パッキンはノンアスベストです。

その他、「キャップ」をはじめ、「フレキニップル」や
「バルブ用アダプター」、「片ナット付フレキ用エルボ」、
「両面ユニオン」などを取り扱っております。

【ラインアップ(一部)】
■キャップ
■フレキニップル
■バルブ用アダプター
■両面ユニオン
■片ナット付フレキ用エルボ(長)

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

継手

大流量・フルボア相当のステンレス製小型空圧自動バルブ。フランジ接続のため、分解することでボール等、内部部品の洗浄が可能です。

また、ラック＆ピニオン機構搭載のアルミ製アクチュエータは、高トルクかつ軽量・コンパクトで、向きを90°ごとに回転可能。狭いスペースでの配管や、小型化を求められる装置への搭載に最適です。

なお、本製品をベースとしたオーダーメイド（仕様変更）も、多数の実績があります。

フルボア相当タイプ ステンレス製 小型空圧自動ボールバルブ

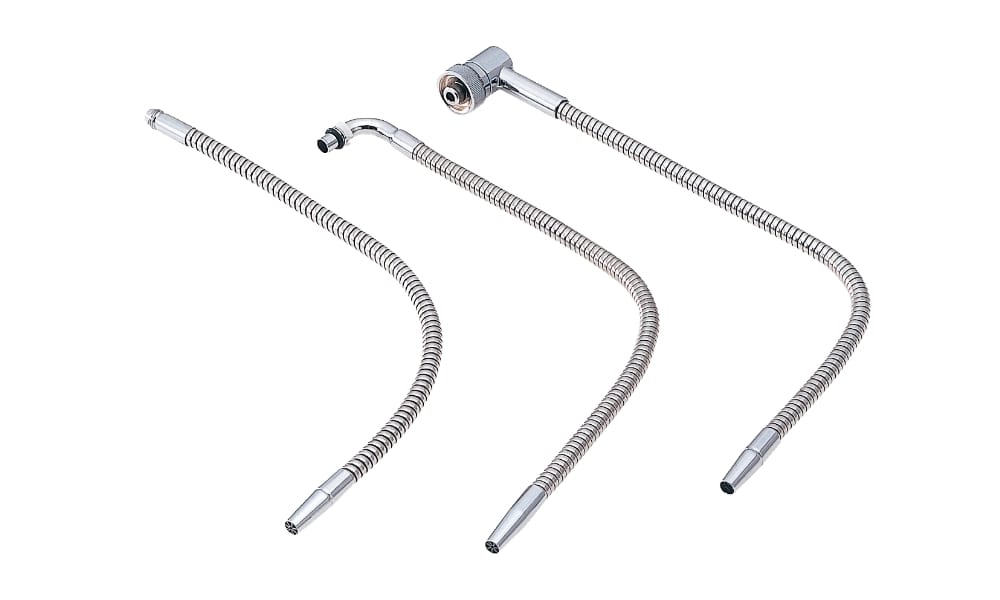

ホット株式会社で取り扱う「清水管」をご紹介いたします。

ノズル・接続金具においては、材質・形状は各種設計に対応する
ことが可能で、整流器もノズルの形状に合わせて、各種対応可能。

インナーチューブ(食品衛生法適合品)や8角カシメタイプ、
2液性接着タイプの3種類を取り扱っております。

【特長】
■ノズル・接続金具　材質・形状：各種設計対応可能
■ヘッド：各種設計対応可能
■整流器：ノズルの形状に合わせて、各種対応可能
■ナット　形状：各種設計対応可能

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

清水管

『8角 ねじ継手』は、お客様からのニーズにお応えした新しいタイプの
ステンレス鋼製ねじ込み継手です。

従来の配管作業で、締め込み部に付いてしまう傷を抑える事が可能。
また、狭い空間での締め込み作業が軽減され、作業時間の短縮が図れます。

【仕様（一部抜粋）】
■JIS B 2308　ステンレス鋼製ねじ込み継手規格に適合
■使用流体
　・蒸気
　・空気
　・ガス
　・水
　・油など

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

ステンレス鋼製ねじ込み継手『8角 ねじ継手』

当資料は、当社で取り扱っているパイプのサイズ表です。

GAUGEやOD、WALL THICKNESSの詳細が項目ごとに記載されており、
加工可能範囲や実績のある項目について、それぞれ色分けで掲載。

ご要望の際はお気軽にお問い合わせください。

【掲載項目】
■GAUGE
■OD[mm]
■WALL THICKNESS

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

【資料】パイプサイズ表

当カタログは、最上電気株式会社が提供するオーダーメイド製品を
ご紹介しております。

ケーブルダクトやケーブルラック、アルミ製ケーブルダクト、
歩廊、架台など様々な製品を掲載しております。
ご要望の際は、お気軽にご相談ください。

【掲載製品】
■屋内用鋼製ダクト
■屋外用鋼製ダクト
■屋内用鋼製ラック
■屋外用鋼製ラック
■アルミ製ケーブルダクト（シャフト）400W以上
■アルミ製ケーブルダクト（シャフト）300W以下　など

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

【製品カタログ】オーダーメイド製品

軽量、コンパクトで、配管スペースを取りません。狭い場所でも取り付け及び操作が容易な、蝶ハンドルタイプもあります。

弊社が取り扱っている標準品の他、お客様のあらゆるニーズに応えるため、カスタム品(特注品)の製作も承ります。特注品についてのご相談がございましたら、お気軽にお問い合わせください。
製品の詳細につきましては、カタログをダウンロードしてご覧ください。

☆日本語対応窓口がございますので、製品の詳細及びお取引については、
お気軽にお問い合わせください★

1ピース汎用ボールバルブ　　台湾バルブメーカー　

『超音波ポンプ部品』は、粉末射出成形により製造された部品です。

長さ50mmの部品に内径0.8mmの面粗度の良い細穴が貫通しています。

外形形状も含め機械加工では生産性が悪い部品も、当社の粉末射出成形なら
製造することが可能です。

【特長】
■内径0.8mmの面粗度の良い細穴が貫通
■粉末射出成形が適した加工部品

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

部品『超音波ポンプ部品』

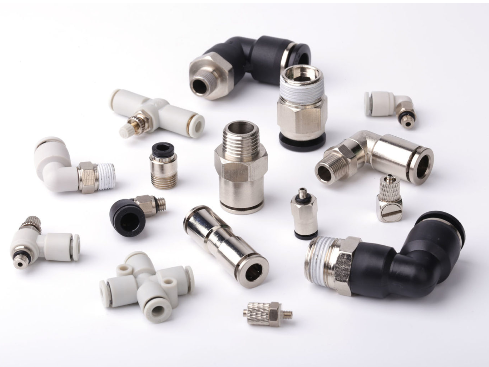

株式会社幸伸では、「管工機材・継手類」を取り扱っております。

大型設備から建物まで、管工機材・継手類もまた、なくてはならない
存在です。当社では、一般規格品から、精度の厳しい特殊品まで、
さまざまな管工機材をご提供します。

ご要望の際は、当社までお気軽にお問い合わせください。

【製品概要】
■業界：産業機械、建設機械、工作機械、自動車、造船、航空機、運搬機械、
　精密機械、医療機器、鐵構・橋梁、プラント等
■サイズ：小～大きいサイズまで
■種別：配管/継手/バルブ/フランジ/他
■材質/強度：鉄/合金鋼/ステンレス/アルミ/樹脂/他

※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせください。

管工機材・継手類

『MRシリーズ』は、必要に応じ、取出口を連結し増設いただける
ロータリー式空気分岐集合配管です。

一本の配管から複数の空気を取り出すことができます。
又、取出口が360°自在に回転し、ホースのねじれも解消します。

【特長】
■急な増設にも安価で対応
■さまざまな環境にも、組み合わせ方でスマートに対応
■幅広い用途に対応する為、サイズ・形状を豊富に標準化
■カップリングはBL型プラグと互換性がある
■豊富なバリエーション

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

ロータリー式空気分岐集合配管『MRシリーズ』

当社の『SATジョイント』は、作業環境の改善、工期短縮、生産性の向上など、
お客様の声をもとに開発されました。

“簡単に・素早く・確実に施工できる製品”をコンセプトにお客様の声から、
従来品より機能を落とさず、施工性の向上・軽量化を追及いたしました。

ご要望の際はお気軽にお問い合わせください。

【特長】
■施工性
■軽量化
■止水性

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせ下さい。

軽量ハウジング式ジョイント『SATジョイント』

当カタログは、冷凍・空調用バルブメーカーである
株式会社協和鉄工所の製品を掲載した製品カタログです。

軽量・短納期・1ヶから販売可能の銅管用止弁（～1-1/8”）から
KS型、KP型バルブ出入口にソケットを溶接している
銅管用ストレーナー（31.8Φ～）まで様々な製品をご用意しております。

【掲載製品】
■銅管用止弁（～1-1/8”）
■銅管用ストレーナー（～1-1/8”）
■手動膨張弁（～1×1-1/8”）
■フレアナット付止弁
■安全弁　など

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

『冷凍・空調用バルブ』製品カタログ

旭工業有限会社は､各種精密パイプ加工を行うパイプ加工専門会社です｡

ステンレスパイプ・レアメタルパイプ・異形パイプ・コイル管・直管など､
定尺品・オーダー品問わずあらゆる製品を製造しております｡
特に当社の製造する溶接引抜き管は品質が高く､精密細管や二次加工まで
社内一貫生産での対応が皆様に喜ばれております。

ステンレスパイプ・レアメタルパイプ・異形パイプ定尺品のほか、
オーダーメイド生産で小ロットからご注文いただけます。
その他各種パイプ加工もお任せ下さい。

【主要製品】
■だるま型パイプ
■異形管
■ネジ切り加工(外溝・内溝)
■絞り加工
■端末加工　など

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

各種精密パイプ加工サービス

ハマイでは、ボールバルブを中心として、あらゆる産業機械や設備・配管等に対応するオーダーメイドバルブの製造が可能。 簡易なパーツ交換はもちろん、本体の形状変更や、異なる規格の複合等、 独自仕様のフルオーダー設計にも対応いたします。
※耐熱・耐圧・耐食・耐薬品・禁油仕様や、低環境負荷等の特別仕様にも対応可能です。

オーダーメイドバルブ

当社では、高性能で小型のモータを開発、速い開閉スピードと
コンパクト化した『自動バルブ(小型電動バルブ)』を取り扱っています。

最小限の部品で構成され、故障が極めて少なく、耐久性に優れています。
また、停電など万一の際には、手動開閉操作も可能です。

【特長】
■小型高性能の電動「アクチェータ」
■シンプル構造、手動操作も可能
■多様なニーズに対応
■屋内外共用型

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

自動バルブ（小型電動バルブ）

当社では、φ7からφ38.1までのパイプを製造しています。

カセット化された8ラインの造管機により小ロット・多品種・短納期に対応。
また、様々なサイズの注文に短納期で対応するため最低限の材料を在庫し
対応しております。

さらに、パイプのプレス加工・曲げ・バリ取り・面取りなどお客様の
ニーズに合わせた加工もお受けいたします。

※詳しくはお気軽にお問い合わせください。

パイプ製造サービス

新製品。弊社、藤井高圧工業にて設計しました、オリジナル製品です。
即納体制、日本国内にて製造・販売をさせて頂いております。

ステンレス製　70Ｋユニオン

当社は、普通鋼鋼管、表面処理鋼管、特殊鋼鋼管の製造販売と
それに付帯する事業を展開しております。

一貫して「小径薄肉精密電縫管」の専門メーカーとして各種産業向けの
機械構造鋼管を製造し、自動車やガス機器など最終製品の性能向上に
協力してまいりました。

当社の製品は、見えることろも見えないところも、
あらゆる分野に渡って使われております。

【製品例】
■自動車
　・ヘッドレストステー
　・シートフレーム
　・シートスライドレバー　など
■オートバイ・自転車
　・ハンドル
　・バックミラーステー
　・マフラー　など
■家庭用機器
　・給湯器
　・ガスストーブ
　・炊飯器　など
■その他
　・ローラーコンベアー
　・鋼製家具
　・ランスパイプ　など

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

パイプ造管サービス

阿部製作所では『ステンレス鋼管』を取り扱っております。

表面粗度指数は炭素鋼鋼管と比べ1.4倍も滑らかなため、サイズダウンしても
同じ流量を確保することが可能。また、炭素鋼鋼管と比べ引張強さに
優れるため、管の肉厚を薄くしても同じ圧力に耐えれます。

さらに、鋼種変更することで様々なコストメリットを生み出すことが
可能になります。その他詳細は、お問い合わせください。

【特長】
■錆びにくい
■強い
■滑らか
■軽い

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

ステンレス鋼管

大一商会が取り扱う『8角 ねじ継手』は、お客様からのニーズにお応えした新しいタイプのステンレス鋼製ねじ込み継手です。

従来の配管作業につきものである、締め込み部の傷や破損を最小限に抑えることが可能です。
また、狭い空間での締め込み作業が容易なため、作業時間の大幅な短縮を実現できます。

【仕様（一部抜粋）】
■対応規格 … JIS B 2308（ステンレス鋼製ねじ込み継手規格に適合）
■材質 … SCS13A　SCS14A
■サイズ … 6A ～ 100A（8角タイプは50Aまで、65Aより丸バンドタイプになります）
■使用流体 … 蒸気、空気、ガス、水、油、など
■施工工具 … 市販のスパナレンチやモンキレンチで対応可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

工具や場所を選ばず施工できる！ステンレス鋼製『8角ねじ継手』

当カタログは、株式会社マキザキが製造する配管部品”ステンレス製継手”を
掲載したステンレス製継手カタログ2017です。

材質にSCS13、SCS14を使用した「SL1型90°エルボ」をはじめ、
「ST1型ティー」、「SU1型ユニオン」や、SUS04を使用した
「SNH1型六角ニップル」などをご紹介しております。

お客様の製品選定に、ぜひお役立てください。

【掲載内容】
■エルボ
■ティー
■ユニオン
■ニップル
■ブッシング　など

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。

製品カタログ　ステンレス製継手

当社では、誤差のない正確なサイズで細部にもこだわった高品質の
「マイクロボックス」を提供しております。

部品を寸法通りに正確に切断し、製作しており、NCベンダーを使用して、
小さな部品・複雑な部品を一つ一つ丁寧に曲げていきます。

また、ネック・カラーの根元部分をスポット溶接し、耐久性と品質に
こだわった製品に仕上げます。

【ラインアップ(一部)】
■アネモ
■アネモオーバルカラー
■パンカー用チャンバー
■ノズル用チャンバーS型
■ノズル用チャンバーL型

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

マイクロボックス

我が社はTレス配管.チタンヘッダー及びステンレス管等の管加工を得意とし、長年の加工ノーハウを提供致します。継ぎ手と配管資材の高騰から、直接管に分岐する工法を限りなく広がるユーザーニーズにお応えし、ツールを保有して短納期で対応。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

管加工　ステンレス管分岐加工

当社では、弁が閉じる方向にバネ圧力を作用させて止水するタイプの
『オール鋳鉄製スプリング式フートバルブ』を取り扱っております。

片開式と比べて止水性に優れており、少々傾いた状態で使用しても
正常に作動します。

また、80A以下は片開式よりもコンパクトに設計してあるので、
閉所でも設置が可能となっております。

【特長】
■スプリング式
■コンパクト設計
■三分割構造
■即日出荷体制の確立

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

オール鋳鉄製スプリング式フートバルブ

東洋特殊鋼業株式会社では、『特殊​異形管』を取扱っております。

厚肉から薄肉、大径から小径まで使用目的に合わせた異形管を製造。
とーとくサイズの異形管は、実績が300サイズを超えました。

ロール成形は長尺製品の成形にも適しており、必要な長さに切断することで、
トータルコストを抑えることができます。

都祁工場では最長13mの異形管の製造実績があります。

【特長】
■厚肉から薄肉、大径から小径まで使用目的に合わせた異形管を製造
■ロール成形は長尺製品の成形にも適している
■必要な長さに切断することで、トータルコストを抑える
■最長13mの異形管の製造実績がある（都祁工場）

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

特殊​異形管
