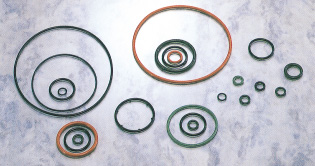

Oリングは、断面が円形の輪状パッキンで、溝に取り付けてご使用して頂けます。油圧シリンダーには、固定用のシールや小口径のシリンダー摺動用パッキンとしてご活用頂けます。◇◆詳細スペックをカタログにて公開しております。ダウンロードしてご確認下さい◆◇

Oリング

『VKD DUAL BLOCK ボールバルブ』は、特許取得の「DUAL BLOCK」システムにより圧力変動、熱膨張、振動の影響を受けてもユニオンナットが緩まない。また、ハンドルロック機能により開閉管理がより確実かつ容易になります。ボディはU-PVC（塩ビ）だけでなく、PP-H、C-PVC（耐熱塩ビ）、PVDFも可能です。

サイズレンジは呼び径13ミリ～100ミリまでご用意（6ミリ～100ミリはレバーハンドル型）

【特長】
■多機能ハンドルは90°ポジションロック機能、シートキャリア調整工具搭載
■アクチュエーターも搭載可能
■ボール表面は滑らかに切削仕上、「ダブルグルーブ」機構はステムとボールのトルク伝達を向上
■特許取得の「シートストップ」設計はシートを高寿命に
■バルブ底部には固定用の一体型ブラケット
■特許取得の「DUAL BLOCK」システム
■延長ハンドル、手動リミットスイッチ等、様々なアクセサリー

※詳しくはPDF資料をご覧いただくか、お気軽にお問合せください。

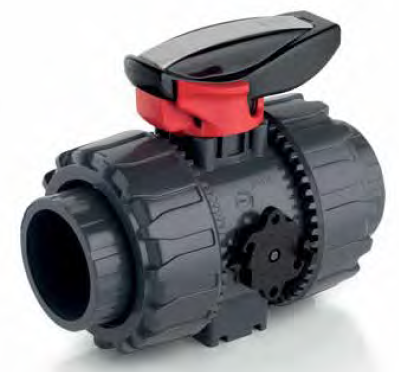

VKD DUAL BLOCKボールバルブ

『SBジョイント』は、空調機器などの振動騒音を大幅に防止できる
ラバージョイントです。

特殊な耐熱性ゴムと補強コードより構成された本体は、高温による寸法変化や
劣化が少なく比較的長時間ご使用できます。

また、本体に合成ゴムを使用しているため外力に対して、たやすく変形し
配管の手間がはぶけます。

【特長】
■優れた耐圧力
■寸法変化の少ない構造
■らくな配管の芯出し
■優れた耐熱・耐久性
■大幅な振動・騒音の吸収　など

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。

ラバージョイント『SBジョイント』

当カタログは、山商エンジニアリングが取り扱う水撃防止装置『エアチャンバ』を
掲載しております。

横形および水中形汎用小・中口径ポンプ用に適した「ブラダ式エアチャンバ」をはじめ、
「空気補給式エアチャンバ」などをラインアップ。

当製品は、農事用かんがい施設や上水道・簡易水道施設などにご使用いいただけます。

【掲載内容(抜粋)】
■水撃作用・エアチャンバ計算
■蓄圧式エアチャンバの概説
■蓄圧式エアチャンバの寸法図
■空気補給式エアチャンバの概説
■空気補給式エアチャンバの寸法図
■山商全製品一覧表

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

水撃防止装置『エアチャンバ』 製品カタログ

本製品は、上水道、工業用水および農業用水などの減圧用バルブです。

主弁に内蔵するニ－ドルの作用により、急閉作動はありません。
また、下流側の流量が0になっても同圧になることはなく、ほかの動力も
不要。

「A-14形」をはじめとする水位調整弁や減圧弁など、ラインアップ豊富に
ご用意しております。

【特長】
■急閉作動がない
■下流側の流量が0になっても同圧にならない
■他の動力が不要
■構造簡易故障の恐れがない
■自動洗浄によりニードル部が目詰まりを起こすことがない

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

水位調整弁 『リソ－ト弁シリ－ズ』

駆動部にダイヤフラム（ゴム）を使用し、操作空気圧力を変化させ、バルブ開度を調節することにより流体の流量を調整します。

当カタログは、株式会社三協製作所のダイアフラム弁を掲載したカタログです。

お客様のご要望に合わせた製品選定に、ぜひお役立てください。

【掲載内容】
■ダイヤフラム操作弁(調節弁)　高圧ガス認定品・LR型式承認取得

ダイヤフラム弁〈高圧ガス認定品コントロールバルブ(ダイアフラム)

『INFiT(インフィット)』は、液体動力伝達用ポンプの吸込み側に作用し、
閉回路化した際に生じる圧力・容量変動の調整器サクションコンペンセータです。

大気と隔絶する移動壁または収縮樹脂壁を有し大気や不活性ガスを用い、
ポンプ機能を損なわない水準にまで、ポンプ吸込み側圧力変動を軽減。

また、当製品を組み込むことにより、外部からのごみ、侵入抑制効果作動油の
酸化劣化の抑制効果大気開放による空気分離の抑制効果が期待できます。

【期待効果】
■油資源の圧倒的減量効果
■システム外部からの異物や空気の侵入抑制
■システム内部からの油煙や油臭の発生抑制
■システム体積を減容する　など

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

液体動力伝達用　閉回路吸入圧調整器『INFiT』

株式会社シー・エス・エムは、金属・非金属それぞれの特性を最適に選定し、低反力、大伸縮量、耐蝕性、耐摩耗性、耐候性、耐振動と様々なニーズに対応致します。『伸縮管継手 総合カタログ』では、ノーウェルディングタイプやウェルディングタイプの「金属性伸縮管継手」、高温ダクト用伸縮継手や配管用伸縮継手などの「非金属性伸縮管継手（ファブリック）」、伸縮管継手の設計や取付などの「技術資料」など多数掲載しています。
詳しくはお問い合わせ、もしくはカタログをご覧ください。

株式会社シー・エス・エム　伸縮管継手 総合カタログ

金属製伸縮管継手の超低反力ベローズは、薄肉材料を使用し、山高を最大限に大きくする事により超低反力のベローズを開発しました。従来の金属製品では対応できなかった大きな伸縮量を得ることができ、非金属製品との代替えが可能です。配管工事のコストダウンにお役立てください。高温ダクトの継手や空調ダクトの継手、送風機の振動吸収などの用途に使用出来ます。ルーズフランジタイプにすることにより、接ガス部が同一材質になります。又、取付け工事も容易になります。超低反力のため面間寸法を短く設計できます。材料は、ステンレス,ハステロイ,インコネル,その他です。板厚は0.3～1.0mmになります。
詳しくはお問い合わせ、もしくはカタログをご覧ください。

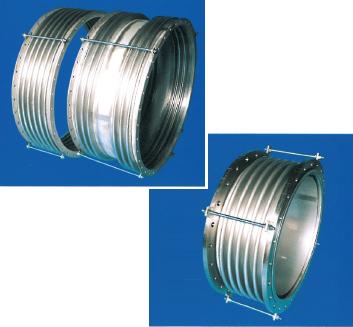

【超低反力ベローズ】　金属製伸縮管継手

『EM/EMV Series』は、Bポートライン上で配管の破損等の障害により
AポートからBポートに設定した流量以上の急激な流量が発生した場合、
A/Bポート間に生ずる流速により発生する圧力差で自動的に内部流路が閉まり
Aポートからの作動油の流れを瞬時に遮断するバルブです。

取付けた配管のみを遮断する「EM」と、複数の配管に取付け、その内の一台が
作動すると他の配管も連動して遮断する「EMV」の二種類をラインアップ。

また、センサー付きの「EMS/EML/EMVL Series」もご用意しております。

【特長】
■Aポートからの作動油の流れを瞬時に遮断
■電気による操作は必要とせず、停電時でも確実に作動

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

緊急遮断弁『EM/EMV Series』

当カタログは、植田製作所の取り扱う製品をまとめてご紹介しています。

2個の指針により容易な圧力設定値の変更が可能な圧力スイッチ
「P5Sシリーズ」をはじめ、小型・高性能な高圧対応型圧力スイッチ
「HDLシリーズ」や「PDCシリーズ」などを豊富に掲載。

製品の選定にご活用ください。

【掲載内容(一部)】
■当社販売実績による製品分類表
■技術資料
■小型圧力スイッチ
■圧力スイッチ ラインアップ
■真空スイッチ ラインアップ　など

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

植田製作所 総合カタログ2020

『RO/MPシリーズ』は、コンパクトで低騒音のステンレス製3連型
プランジャーポンプです。逆浸透装置や海水淡水化装置をはじめ、灌水脱塩装置・
洗浄装置・食品プロセスなどの昇圧ポンプとして幅広く活躍します。

「ROシリーズ」のグランド部は水潤滑方式のため、取扱い液を汚染する
ことがありません。「MPシリーズ」は水潤滑とグリス潤滑タイプを用意。
なお、シール類の平均寿命は約4000時間（目安）です。

回転式ポンプと比べると高効率・高耐久性で省資源・省エネルギーに優れて
います。

【特長】
■コンパクトで低騒音
■豊富な機種
■優れた耐久性
■省資源・省エネルギー
■各種付属品の装備によりRO高性能膜に対応（RO-HA型）

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

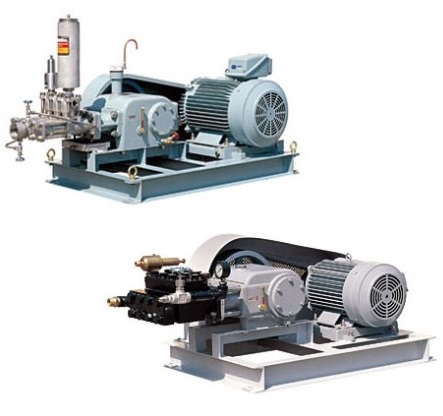

高圧プランジャーポンプ『RO/MPシリーズ』
