『シロッコファン Vベルト駆動式』は、野外、屋内設置として広範囲に
わたりご利用いただける製品です。

羽根車がベルト駆動式ですのでプーリー比によりご希望の風量、静圧値が
確保できる低騒音型。特に溶接部は入念に堅牢に設計されています。

軸・架台の鋼製部分には防触塗装を施し、軸には耐熱塩化ビニールを用いて
防触すると共にパッキングランド部の摩擦熱からも保護されています。

【特長】
■羽根車がベルト駆動式ですのでプーリー比によりご希望の風量、静圧値が
　確保できる低騒音型
■屋内設置として広範囲にわたり利用可能
■羽根車はP.P成形品（No.150～No.300）を用い、ケーシングは
　硬質塩化ビニール、またはポリプロピレンで特に溶接部は入念堅牢に設計
■No.500以上のケーシング外周はグラスファイバーで補強されている
■軸・架台の鋼製部分には防触塗装を施し、軸には耐熱塩化ビニールを用いて
　防触、パッキングランド部の摩擦熱からも保護されている

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

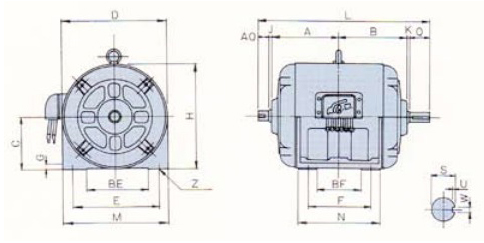

『NCGシリーズ』は、毎時120回の起動・停止に耐える堅牢なかご形構造の
エレベーターモーターです。

回転子導体に特殊合金を採用することにより、250%の起動トルクを発揮。
運転時の騒音は60ホーン以下です。

かご形なので構造は簡単、また軸受はベアリングを使用しているので、
保守は容易です。

【特長】
■起動トルクが大きい
■高頻度の断続使用に強い
■起動電流が小さい
■騒音が小さい
■B種絶縁

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社で取り扱う、「EVN カップリング」をご紹介します。

「EVN フランジ形たわみ軸継手」はJIS B 1452に準拠した、原動機軸と
被動機軸とを結合するフランジ形で、振動も吸収するフレキシブルな
たわみ軸継手。

「EVN フランジ形固定軸継手」はJIS B 1451に準拠した、原動機軸と
被動機軸とを結合するフランジ形で、固定式の軸継手です。

【EVN フランジ形たわみ軸継手 材質】
■継手本体：FC200以上又はS35C
■ボルト：SS400相当
■ナット：SS400相当
■バネ座金：SWRH62
■ゴム・ブッシュ：耐油性加硫ゴム
■座金：SS400相当

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社が取り扱う『ターンテーブル』をご紹介します。

シンプルな構造で耐久性があり、メンテナンスも簡単。
低騒音型モーターを採用し、静粛性が向上しています。

別途有償契約により24時間体制のサポートで安心してお使いいただけます。

【特長】
■シンプルな構造で耐久性があり、メンテナンスも簡単
■構造材やテーブルには溶融亜鉛メッキを施し、錆に強く、耐候性に優れる
■低騒音型モーターを採用し、静粛性が向上
■24時間体制のサポートで安心して使用できる（別途有償契約）

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当カタログは、双葉金属工業株式会社が取り扱う機能金具を掲載した
総合カタログ『Futaba Metal Industry CATALOG Vol.12』の
ダイジェスト版です。

当社製品は、お客さまの製品開発コンセプトを重視し、製品デザイン・
イメージ・利便性を損なわない機構で、製品の付加価値・競争力を
高めるお手伝いをしています。

また、製品開発の初期段階より参加させていただくことで、
スチールをはじめ、アルミ、樹脂、ゴムなど様々な素材を選択肢に、
お客さまのニーズに沿った独自性あふれた機構をご提供します。

【掲載内容】
■ガラスヒンジ
■ヒンジ
■オートヒンジ
■プッシュラッチ
■キャッチ受け　など

※こちらのPDFはダイジェスト版です。全編必要な方はお問合せください。
※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

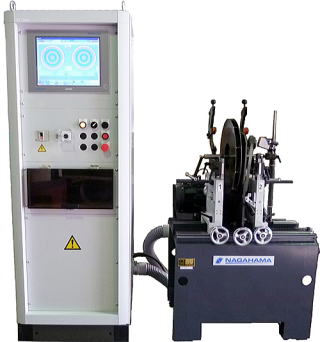

送風機の羽根車、圧延ローラー、粉砕機等のローター、各種機械のシャフト等、回転体において高精度の
バランスは振動の低減や、高回転を望まれる場合、切っても切れないものであると言っても、過言では
ありません。

近年、技術の向上に伴い高精度、高品質、低価格がどの分野に於いても一般的となってきております。
しかしながら、高精度を実現する為には設備や人材育成など、多大な費用が掛かることが一般的であり、
早急な実現が困難な場合も多々あるかと思われます。

そのような中、弊社は送風機製造業に携わる傍ら、多種多様な回転体のバランス修正加工を行い、多くの
お客様にご満足頂いております。そうした現状に甘んじることなく、今日まで培ってまいりました実績を
基に、尚一層の努力をもって、お客様の一助となるべく、高精度の回転を低価格で実現させて頂けるよう
にと、此度、２機種の動釣合試験機（バランシングマシン）を新たに導入致しました。

【特徴】
・小型の高精度バランス修正加工も実現可能
・低価格でご提供

※詳細はお問い合わせ、もしくはカタログをご覧ください。

ドライスター FR936は、無給油で使用できる鉛フリー軸受です。自己潤滑性に優れているため、予潤滑・油飛沫潤滑等は必要ありません。あらゆる材料の中でも摩擦係数が小さい四フッ化エチレン樹脂（PTFE）と特殊充填材の混合物を添加して自己潤滑性を改善し、耐磨耗性を向上させた軸受です。軸受のなじみ後の摩耗量は軸受にかかる荷重と軸の早さに左右されます。軸受にかかる面圧P（Mpa)と軸の速度V（m/min）の積にほぼ比例して軸受摩耗量が増えます。FR936は高いPV値でも従来の有鉛の無給油軸受と同等以上の性能を有していますので安心して長くご使用いただけます。
詳しくはお問い合わせ、もしくはカタログをご覧ください。

『ケレンマイスター』は、広範囲な作業性を有する六角ボルト・ナット用
ケレン工具です。

高次元の塗膜はく離力を発揮。
低騒音・低反動なことも特長です。

六角ボルト・ナット部、その周辺部にご使用ください。

【特長】
■低騒音・低反動
■広範囲な作業性
■高次元の塗膜はく離力
■第21回大田区中小企業新製品･新技術コンクール 奨励賞受賞

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

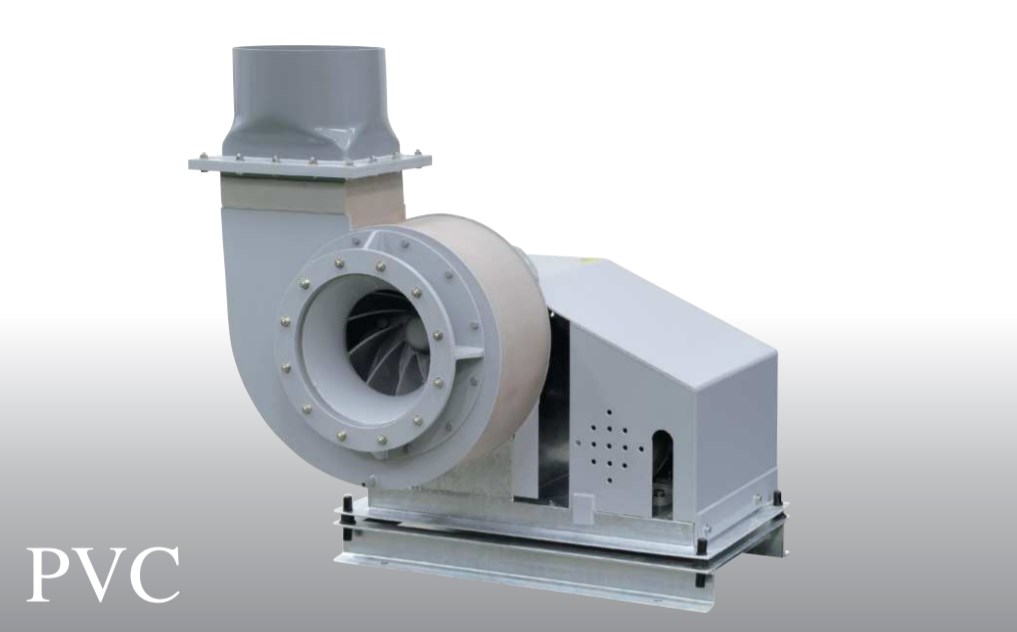

『ターボファン Vベルト駆動式』は、構造が簡単、堅牢で、保守、点検、
洗浄および分解組立が容易な製品です。

多風量、高静圧が得られ羽根車がベルト駆動式ですのでプーリー比により
ご希望の風量、静圧値が確保できます。

また、耐食性にすぐれており低騒音型ですので屋外、屋内設置として多目的に
ご利用可能です。

【特長】
■多風量、高静圧が得られ羽根車がベルト駆動式で、ご希望の風量、静圧値が
　確保できる
■耐食性にすぐれており低騒音型で屋外、屋内設置として多目的にご利用
　可能
■軸・架台の鋼製部分には防触塗装、軸は耐熱塩化ビニールスリーブで防触
■構造は簡単、堅牢で、保守、点検、洗浄および分解組立が容易
■羽根車の羽根は、独自な形状により騒音も低く、特に低周波を消している
■高速回転においても振動は少ない

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

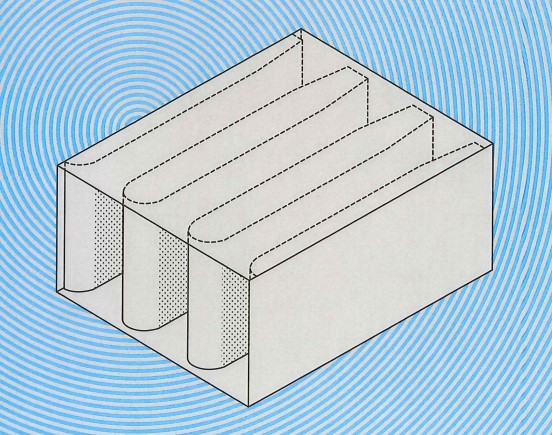

『RSSタイプ』ダクト寸法や必要減衰量に合わせて選択可能な
長方形スプリッタ・サイレンサ(消音器)です。

圧力損失の少ないサイレンサや、モデルとモジュールの組合せにより
適切な性能のサイレンサが選択可能。

モジュールの種類は、モジュール寸法およびギャップ寸法をパラメータとし、
250～600mmまで50mm単位でご用意しております。

【特長】
■ダクト寸法、必要減衰量に合わせて選べる
■圧力損失の少ないサイレンサが選べる
■モデルとモジュールの組合せにより適切な性能のサイレンサが選べる
■多くの特殊仕様から用途に適切なサイレンサが選べる
■標準モジュール寸法：250～600mmまで50mm単位でご用意

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

「接合型マンガンクロッシング」は、Mn鋼は加工硬化し易く、高靭性＋表面硬化の特性が得られます。
この特性がクロッシングレールに生かされており、優れた耐磨耗性、耐衝撃性、耐亀裂伝播性を有した製品となっています。
新幹線用を含めJR各社、私鉄各社に納入され、新幹線用は100％使用されています。
また普通レールとの隙間を無くし、騒音や乗り心地を改善した隙間無しの製品も供給しています。 　

【特徴】
○鉄道の高速化に対応
○騒音・振動の軽減
○優れた耐磨耗性
○耐亀裂伝播性

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

弊社は、NTN株式会社の代理店として、主に製紙業界向けの軸受を取り扱ってまいり、７５周年を迎えました。

ボールベアリングやローラーベアリング、直動軸受などの軸受関連を
はじめ、耐水グリースや軸受メンテナンスツール、圧力計などの機器関連、
試薬や工業用薬品、安全衛生製品など幅広く取り扱っております。

ご要望の際はお気軽にお問い合わせください。

【事業内容】
■国産・輸入軸受の販売（NTN株式会社 代理店）
■諸機械電動機具の販売
■安全衛生製品の販売（3M）
■薬品（試薬）販売
■運送取次業
■広告代理業
■各号に附帯又は関連する一切の事業

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

『浸炭歯研ヘリカルラック』は、累積ピッチ誤差10μm以下の
抜群の性能で高精度な位置決め要求にお応えします。

従来のノーマルストレートラックに対して当製品は、歯面強さ18倍、
曲げ強さ2.6倍。さらに、振動を60％低減。

工作機械やロボット搬送などにご活用いただけます。

【特長】
■位置決め精度アップ
■騒音・振動をカット
■無制限のストローク
■ストロークを整数制御
■マシンのダウンサイジング

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ポンプのことなら！各種ポンプの開発とポンプの故障修理、温泉用水中ポンプの国産1号機の実績と信頼、独自のノウハウとテクノロジーで解決します。

【特　長】
・騒音・振動がないので、住宅地における使用も安心。
・給油が不用。
・インバーター制御により、動力費の節減に貢献。
・揚湯時の温度低下がない。
・ポンプ1台で井戸の最適湯量が任意に選択できる。

※詳しくはカタログをダウンロード頂くかお気軽にお問い合わせください。

Helac社の『ヘリカル式油圧ロータリーアクチュエータ』は、高トルク出力で並外れた許容積載荷重があり、コンパクトな外観に頑丈で確かな性能を保っている為、世界的な評価を受けております。
世界各国の企業より1978年から様々なアプリケーションに頑丈で確かな性能を持つHelac社の製品に絶大なる信頼を得ております。

【特徴】
○高許容積載荷重
○高ショック抵抗
○ゼロリークとドリフトの無い位置決め
○超小型な外観
○高トルク出力

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

『藤崎ギヤ式ミル』は、粉砕効率を大幅アップさせた製品です。

ギヤ駆動タイプで、リターン低減回収率、機械ライフサイクルを向上。

また、ボールミル・ロッドミルのドラムをお客様のご要望に応じて
製作いたします。ご用命の際はお気軽にお問い合わせください。

【特長】
■粉砕効率大幅アップ
■振動低減、騒音低減、メンテナンス作業大幅軽減
■リターン低減回収率向上
■機械ライフサイクル向上

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『密閉中空鋳鉄』は、究極の薄肉で製品の中空化を実現する鋳造技術です。

鋳鉄の弱点である重さを克服。
設計次第ではアルミよりも軽量化が可能です。

また、箱型断面形状のため中空品の曲げ強度は中実品の1.3倍となって
おります。詳しくは、お問い合わせください。

【特長】
■中身が空洞のため、大幅な軽量化が可能
■肉厚は、1.5～3.0mmでコントロールが可能
■箱型断面形状のため、中空品の曲げ強度は中実品の1.3倍

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

明和製作所のブレシレスモーター『IPMシリーズ』は
回転子に永久磁石を埋め込んだ埋込磁石型（ＩＰＭ）モータです。

DCモータの欠点である機械的接点（ブラシと整流子）がないので、ブラシ磨耗粉による絶縁・耐圧の低下・ 外部汚染問題がありません。
また、ブラシ付きモータに比べて、省エネ・長寿命・小型・軽量、低騒音・メン　テナンスフリーなど多くのメリットがあります。

その他【全50ページ】にわたってモータの種類と対応特性を記載した
設計に役立つ小冊子を無料進呈中！

【設計に役立つ、それぞれの製品の設計図・標準特性を掲載】
・ＩＰＭモータ
・整流子モータ
・ＤＣマグネットモータ
・パワーユニット・整流子ギヤードモータ
・外転型永久磁石発電機
・高速ＳＲモータ
・アルミダイカスト製品
・小型歯車

※詳しくは、PDFをダウンロードしてご覧ください。

ポンプケーシングが回転して高圧、高効率が得られる高圧ポンプ
多段・プランジャーポンプの取替に最適

英国キネトロール社ロータリーダンパーはシリコンオイル密閉型の精密回転式ダンパーです。
従来の直動式ダンパーでは不可能だった回転体への減衰が可能で、回転運動の安定、減速、振動の減衰などに使用できます。
ベーン式と連続回転型の2タイプがあり、様々な減衰力の設定をご用意しています。
業界を問わず幅広い分野での採用実績があり、日本国内で3000台以上の納入実績のあるモデルもあります。

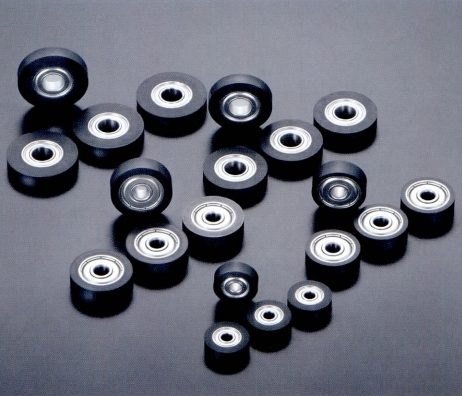

『ウレタン巻きベアリング』は、ミニチュア・ボールベアリングの外径に直接ウレタンゴムを焼き付け接着したゴムローラーです。

外径は研磨仕上げしており、高精度、低振動、低騒音です。
高精度・低振動・低騒音が要求される送り機構の用途にお応えします。

【特長】
■ベアリングの外径にゴムを直接、焼き付け接着
■外径は研磨仕上げ
■高精度、低振動、低騒音
■規格寸法品を取り揃え
■その他、特殊寸法、材質変更にも対応致します

※製品の詳細は、PDF資料をダウンロード頂くかお問い合わせください。

株式会社大阪送風機製作所は、創業以来90有余年にわたり、産業用、船舶用各種送風機の製造事業に取り組んでおります。常に技術の向上をもってユーザーの要望に応えます。

【特徴】
■ほとんどが受注生産
■緻密な設計
■大企業からの採用実績あり
→アルミ、鉄鋼業界、紙、パルプ業界など様々な分野に対応

※詳しくは資料請求、またはカタログをダウンロードしてください。
