軸伝達における軸抜き・挿入スムーズ化とは？
各社の製品
絞り込み条件：
▼チェックした製品のカタログをダウンロード
一度にダウンロードできるカタログは20件までです。

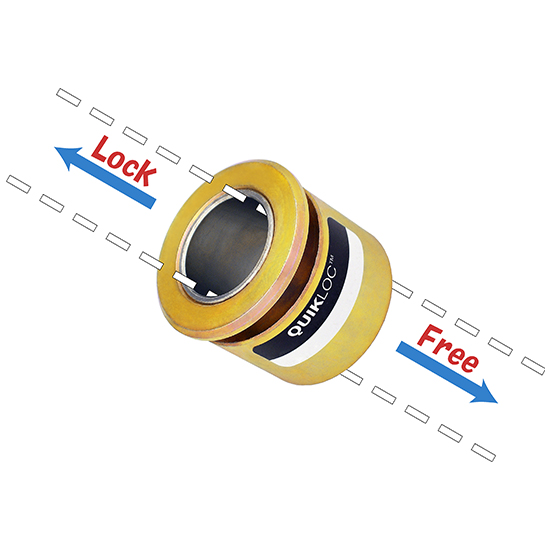

QUIKLOC（クイックロック）は、リールなどのスピード脱着を目的に開発されたシャフトカラーです。
従来のシャフトカラーは、ネジで直接固定するセットスクリュー型、もしくはシャフトを両側から挟み込むクランプ型が主流でしたが、脱着にレンチなどの工具が必要なため、脱着頻度の高い個所での作業は困難を極めました。
しかしクイックロックは、差込む方向はフリーで動作し、任意の停止位置で自動的にロックするため、片手でシャフトに差込むだけで取付け作業が完了します。
また、リリースリングを引くだけでロックは解除され、取外し作業も片手で行えます。
QUIKLOC（クイックロック）
『SRX』は画期的な内部構造により、片手で差し込むだけの操作で確実にホールドされ、またワンプッシュでリリースすることが出来る着脱機構です。
片手で差し込めるため遠隔部に差し込むことが出来ます。日用製品から工業製品、医療用器具など様々な場面でのアタッチメント機構の可能性を広げる目的で開発されました。
【特長】
■片手プッシュ動作だけで着脱可能
ユニットの先端を受け側の穴に差し込み、ワンプッシュするだけで
確実にホールドされます。
■異なる形状や用途を交換出来る
1つのユニットに対し、様々な先端形状を持った軸部材を差し込むことが
でき、本体の用途にバリエーションを持たせることが可能になります。
※詳細は資料請求して頂くかダウンロードからPDFデータをご覧下さい
ワンプッシュで取り付け・取外しができるユニットシステム『SRX』
