振動吸収締結とは？課題と対策・製品を解説

確実、安心、簡単なゆるみ止めHEICO-LOCK(R) ハイコロック
そのゆるみ止めを支える原理についてのご説明。

1．硬度差：H（HEICO）>H（材質)
ワッシャーの表面硬度は、一般的な被締結材とナット/ボルトよりも硬く、
被締結材とボルト / ナットの表面にしっかりとスパイクします。

2．摩擦差：μ (a) > μ (i)
ワッシャー内側のくさび形のカム面の摩擦係数： μ (i)
ワッシャー外側のラジアルティース表面の摩擦係数：μ (a)

3．角度差：α > β
HEICO-LOCK(R)内側のカム面の角度：α
ねじのリード角：β

4．軸力(予荷重)差：F (dyn) > F (stat)
ゆるみ方向への動荷重が生じる環境での軸力 (dyn)
締付け時の軸力 (stat)

HEICO-LOCK(R)シリーズのゆるみ止め効果は国際規格に準拠した振動試験により実証されています。
・ドイツ工業規格（ DIN 65151 、 DIN 25201-4 ）
・米国航空宇宙企画（ NASM 1312-7 ）

『UHSCREW』は、ねじ山の形状を変えることにより、より大きな軸力で
締結できるように設計されている、ゆるみにくい耐振動ねじです。

締付け特性は、弾性変形による"弾性ひずみエネルギー”がねじ山に蓄えられ
耐振動性能に優れた締結力を発揮。

締結時のおねじとめねじの接触面が一般の小ねじと比べて軸心から遠位に
位置するため回転摩擦のトルクアームが長くなることにより、回転緩みに
対して拘束力が高くなる特性を有します。

【特長】
■ゆるみにくい
■ねじ山の形状を変えることにより、より大きな軸力で締結できるように
　設計されている
■耐振動性能に優れた締結力を発揮
■締結時のおねじとめねじの接触面が一般の小ねじと比べて軸心から遠位に
　位置するため回転摩擦のトルクアームが長くなくなる
■回転緩みに対して拘束力が高くなる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

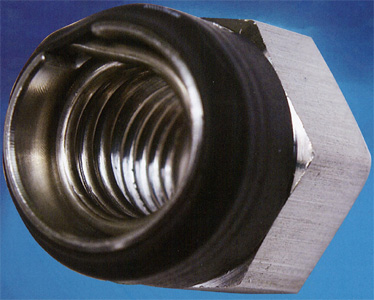

脱落防止ナット「マッスルナット」は、締め忘れ、甘締めでも脱落しない安全構造で、幾度の振動試験でも緩むことのない完全な脱落防止を実現しました。日本品質保証機構（JQA）の高速振動試験機（NAS3350）で各サイズが17分間緩みませんでした。もし緩んだ場合も脱落しません。

脱落しない仕掛けはスプリングコイルにあり、ナットを締める時は、コイルが広がり締め付けることが出来ます。増し締めも可能です。また、緩めようとするとコイルがボルトの首に巻きつき戻すことが出来なくなります。

【特長】
■脱落しない！
■途中で止めておくことも可能！
■締め付けトルクは適正なトルクで十分！
■ナットを外してもボルトを傷つけない！
■シングルナットのため施工性が抜群！

※詳細は資料請求して頂くかダウンロードからPDFデータをご覧ください

≪外ネジ加工により溶接不要で下地鋼材に固定！　ナットを溶接する問題点を一気に解決する方法があります！≫

下地鋼材にナットを溶接して使用していませんか？
ナットを溶接して取り付ける時に、こんなことでお困りではありませんか？

ナット溶接の問題点：
・ひずみが出る
・溶接ごとの品質のばらつきが出る
・変形してしまう
・1か所の失敗で鋼材を全てダメにした
・養生の手間がかる
等等。

そんな状況を打破するために開発したのが『スマートインサートナット』　です。
スプリング内蔵型のゆるみ止めナットで、振動によるゆるみ止めの効果に定評のある『スマートハイパーロードナット』を改良して、ナットの外側に外ねじ加工することにより、下地鋼材にタップ加工するだけで、溶接する必要がなくナットが固定できるようになりました。

溶接の問題を解決するだけでなく、ナットのゆるみの問題まで解決いたします！！

■溶接不要！
■防錆処置不要！
■作業効率アップ！
■熱変形の心配不要！
■ナット位置の精度確保！
■ボルトのゆるみの心配不要！

◆◆◆無料サンプルセットをご郵送いたします◆◆◆

『HLS[ハードロックセットスクリュー](R)』は、
産業社会で安全を支えるHLN、HLBと同じクサビの原理の応用から
開発された金型締結用のロックパーツです。

ハードロックナット同様、あらゆる条件下でもゆるみ止め効果が安定持続し
また、オールメタル製で磨耗箇所が少なく高いゆるみ止め効果を持続。
産業機械から金型固定まで、様々な分野のニーズに対応いたします。

【特長】
■ゆるみ止め効果が非常に高く半永久的
■繰返し使用が可能
■作業性は簡単良好
■経済的メリットを提供

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

【製品概要】振動を受ける場所のねじに使用し、緩み防止効果・脱落防止効果を発揮する、シングルタイプのゆるみ止めナット。凹型ナットと偏芯座金の組合せで、ダブルナットなら緩む振動環境でも、くさび作用による強力な緩み止め効果を発揮。仮締めは手で可。トルク管理は１回のみ。

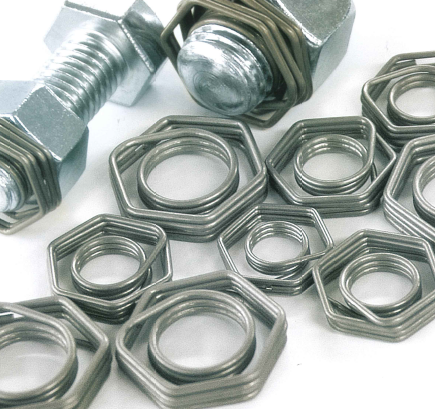

『T-スプリング』は、ボルトの余長につけることでゆるみ脱落を防止できる
ゆるみ防止金具です。

性能面では、ナット緩みの発生原因の多くを占める振動外力に対し、
強力なゆるみ止め性能を有しております。

また専用工具をご使用頂くことで、より簡単に取付け取外しが可能です。

【特長】
■トルク管理不要
■ローコストを実現
■12角ソケットによる取付けが可能
■専用工具を使用すると、より簡単に取付け取外しが可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

★★★無料サンプルセットをご郵送いたします★★★
サンプルをご希望の方は下記の「お問い合せ」からご依頼ください。
　無料サンプルセットの内容　
　・スマートハイパーロードナット（SUS304)　M12　1個
　・T-スプリング（SUS304)　M12　1個
　・スマートインサートナット（SUS304)　M12　1個
※上記以外のご希望があれば「お問い合せ」から詳細をご依頼ください。

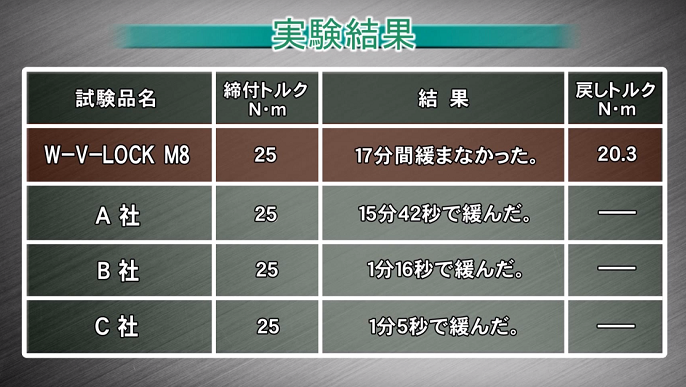

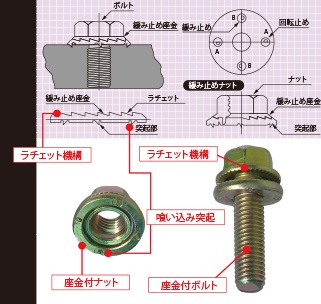

『ゆるまんぞー（W-V-LOCK）』は、ボルト・ナットと座金との間にラチェット機構を採用し、更に座金底面に喰い込み突起を配し、ワークに喰い込ませる事により、緩みを半永久的に無くす事に成功した安全ボルト・ナットです。(財)日本品質保証機構による振動緩み比較試験5台全て、17分間以上緩み無しをクリアしました。

【特長】
■ボルトと座金がラチェット方式で結合されており、
　片側の座面には数個の突起がある
■突起物が被締め付け物にクサビ状に食い込み、座金の回転を阻止し、
　ねじ全体として緩み止め効果を発揮
■強度の振動、長期の使用にても緩みを生じない
■安全性、耐久性の高いねじの緩み止め機構
■特許取得済
※詳細は資料請求して頂くかダウンロードからPDFデータをご覧下さい

『HEICO-LOCK(R) ウェッジロックシステム』は、摩擦ではなく『軸力（予荷重）』でボルトを回転ゆるみから守ります。

ドイツ生まれのHEICO-LOCK(R)は激しい振動や動荷重においても高いゆるみ止め性能と信頼性を提供いたします。

HEICO-LOCK(R)シリーズのゆるみ止め効果は国際規格に準拠した振動試験により実証されています。
・ドイツ工業規格（ DIN 65151 、 DIN 25201-4 ）
・米国航空宇宙企画（ NASM 1312-7 ）

【特長】
■ ワッシャー内側表面はくさび形カム面、外側はラジアルティース面
■ ワッシャー外側のラジアルティース面がボルト/ナットの下面・被締結母材にしっかりとスパイクして一体化（ボルトを締付けた時）
■ システムの動きは、ワッシャー内側のくさび形カム面の間だけで起こる
■ くさび形カム面での動きは、効果的にボルトの軸力を増大します。
■ 動荷重下において軸力の確かな締結力をご提供します。

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

当カタログは、『ベルタイト』を取り扱う、東レインターナショナルの
総合カタログです。

“陸・海”運送荷物の固定、荷崩れ防止にベルトラッシング。
積荷の結束、運搬、地震対策などに好適です。

ベルトの両端がアイ形状(ループ)になったタイプの「両端アイ形」をはじめ、
「端末金具付形」や「エンドレス形」をラインアップしております。

製品の選定にご活用ください。

【掲載内容(抜粋)】
■ベルタイトの種類・型式
■本体と端末金具の組み合わせ表
■ラチェットバックルの操作方法
■端末金具
■保護具の種類

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

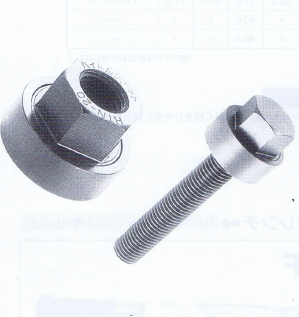

当社では、締め付けなので取り外しが簡単なハイトルクナット・
ボルト・ワッシャーを取り扱っております。

小さな力で強い締め付け力が得られ、緩みの心配もなく、
また取り外しも簡単です。女性の方でも楽に締まります。

【特長】
■レンチにパイプは不用になる
■金型・ワーク締めに適切
■振動で緩み易い箇所の締め付け
■大きなサイズの締め付け、取り外しが可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

『ゆるまんぞー（W-V-LOCK）』は、ボルト・ナットと座金との間にラチェット機構を採用し、更に座金底面に喰い込み突起を配し、ワークに喰い込ませる事により、緩みを半永久的に無くす事に成功した安全ボルト・ナットです。(財)日本品質保証機構による振動緩み比較試験5台全て、17分間以上緩み無しをクリアしました。

【特長】
■ボルトと座金がラチェット方式で結合されており、
　片側の座面には数個の突起がある
■突起物が被締め付け物にクサビ状に食い込み、座金の回転を阻止し、
　ねじ全体として緩み止め効果を発揮
■強度の振動、長期の使用にても緩みを生じない
■安全性、耐久性の高いねじの緩み止め機構
■特許取得済

※詳細は資料請求して頂くかダウンロードからPDFデータをご覧下さい

『ゆるまんぞー（W-V-LOCK）』は、ボルト・ナットと座金との間にラチェット機構を採用し、更に座金底面に喰い込み突起を配し、ワークに喰い込ませる事により、緩みを半永久的に無くす事に成功した安全ボルト・ナットです。(財)日本品質保証機構による振動緩み比較試験5台全て、17分間以上緩み無しをクリアしました。

【特長】
■ボルトと座金がラチェット方式で結合されており、
　片側の座面には数個の突起がある
■突起物が被締め付け物にクサビ状に食い込み、座金の回転を阻止し、
　ねじ全体として緩み止め効果を発揮
■強度の振動、長期の使用にても緩みを生じない
■安全性、耐久性の高いねじの緩み止め機構
■特許取得済

※詳細は資料請求して頂くかダウンロードからPDFデータをご覧下さい
※サンプル希望の場合はお問合せからご連絡ください。

『RIPP LOCK』は、両面に放射状のリブが付いているロックワッシャーです。
リブのピッチの角度はねじピッチよりも大きく作られています。
ネジやナットがアッセンブリされる時、リブがボルト座面・被締付部分に食い込み、ロックします。
それにより高い耐振動効果を発揮します。

【特長】
○簡単な組立と取り外し － リユースも可能
○部品点数の削減に貢献
○12.9までのすべての材質に適する
○スロットホールのアプリケーションにも最適

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

ゆるみ止めナット『Vナット』は、ナットその物と特殊バネの二つの部品によって出来ています。ナットの上面に特殊バネ（フリクションリング）をはめ込むように凹溝を加工して、その凸部を中心方向に巻き込んで、フリクションリングをナット上部に固定しています。

【特徴】
■現在使用されているボルトにそのまま使用可能
■ボルトとナットが中間位置でもフリクションリングの働きで脱落しない
■取り外し後もプリべリングトルクが発生し「回転ゆるみ」を抑制する
■一般的ナットと比べて安全性および作業性が高い
■耐熱、耐冷性に優れ、機能劣化の心配がない

※詳細は資料請求して頂くか、ダウンロードからPDFデータをご覧下さい。

他のロックナットにない強いゆるみ止め効果、優作業性、着脱性を持つ日本で生まれ世界に育つハードロック（R)ナット。くさびの原理をゆるみ止めに応用できないだろうか？このテーマに取組み、試行錯誤をくり返し完成したのがハードロックナットです。

『UHSCREW』は、ねじ山の形状を変えることにより、より大きな軸力で
締結できるように設計されている、ゆるみにくい耐振動ねじです。

締付け特性は、弾性変形による"弾性ひずみエネルギー”がねじ山に蓄えられ
耐振動性能に優れた締結力を発揮。

締結時のおねじとめねじの接触面が一般の小ねじと比べて軸心から遠位に
位置するため回転摩擦のトルクアームが長くなることにより、回転緩みに
対して拘束力が高くなる特性を有します。

【特長】
■ゆるみにくい
■ねじ山の形状を変えることにより、より大きな軸力で締結できるように
　設計されている
■耐振動性能に優れた締結力を発揮
■締結時のおねじとめねじの接触面が一般の小ねじと比べて軸心から遠位に
　位置するため回転摩擦のトルクアームが長くなくなる
■回転緩みに対して拘束力が高くなる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社で取り扱う、「セルフロッキングナット」をご紹介いたします。

ナット上面にカシメられたフリクションリングがボルトねじ部に
食い込むことにより、通常のナットに比べ、高いゆるみ止め効果を発揮。
また、軸力が低下したとしても、リングの効果で早期の脱落を防止します。

さらに、締結に特殊工具は不要のため作業性が抜群。
特注でM30以上や低型、三価ブラックも対応いたします。

【特長】
■高い弛み止め機能を発揮
■リングの効果で早期の脱落を防止
■締結には特殊工具が不要なので作業性が抜群

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
