アルプス販売株式会社の「気体圧縮機」は、エアー駆動なので既設の設計
の計装エアー等の設備がそのまま使用できます。

吐出圧力は吐出側シリンダーと駆動側シリンダーの面積比で決定するの
で、駆動エアー圧力の設定だけで容易に吐出圧力をセットできます。

また、エアー駆動のため低騒音。
面積比を利用したバランス方式なので過負荷運転を起こしません。

【特長】
■エアー駆動式
■既設の設備がそのまま使用可能
■駆動エアー圧力の設定だけで用意に吐出圧力をセットできる
■低騒音
■防爆機構

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

気体圧縮機

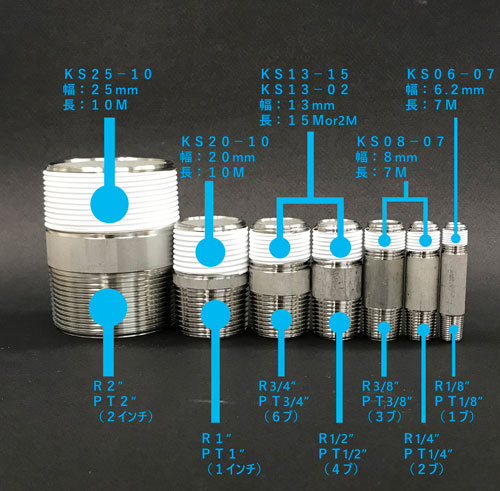

幅の種類は最も細い6mmから8mm、13mm、20mm、最も太い25mmまでを標準化し業界でも屈指のラインナップを用意しております。このことにより、管用ネジでは1/8(1ブ)、1/4(2ブ)、3/8(3ブ)、1/2(4ブ)、3/4(6ブ)、1(1インチ)、2(2インチ)までの小径ネジから大径ネジまで適合可能です。

シールテープは、水道管・空気管・油圧の配管などのつなぎ目となるネジ部に使用し、ネジ山同士を密着させるために使います。通常、配管の接続部はネジが切られてますが、ネジには若干のクリアランスが無いと締付できません。従って、それぞれをかみ合わせても完全に密着させることは到底できません。その隙間から、配管内に流れる水や空気、油などが漏れ出してしまいます。それらが漏れないようにシールテープを使い、配管接合部の漏水・漏気・漏油を防ぎます。

シールテープの材質はポリテトラフルオロエチレン（PTFE）です。この素材はフッ素樹脂で、耐熱性や耐薬品性に優れています。薄いテープ状のシールがリールに巻かれております。

純粋なPTFEテープですので環境規制等も適合しております。各種規制への文書対応も可能です。

シールテープ

株式会社ソーエイでは、「配管資材」を取り扱っております。

汎用品からチタン、インコネルのような特殊材を使用したもの、
各種ライニング施工や自動操作バルブなど、多岐にわたってラインアップ。

その他、ポンプや送風機といった動機械類、熱交換や槽・塔類の静機械、
さらにニューマー関連機器も充実。メカトロ機器や二次加工も承っております。

【管材関連(一部)】
■バルブ
・工業用一般バルブ
・自動弁
・コントロール弁
・減圧弁・安全弁・電磁弁
・ラプチャーディスク

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

配管資材

■2本のパイプを平行・直交に固定
配管支持用メガネバンドや支柱連結金具、転倒防止金具として振れ止め支持に。

■異径サイズにも対応可能
樹脂パイプクランプを組み替えることで、異なるサイズのパイプにも対応可。

■選べるブラケットサイズ
・16φ×50L/100L/150L →通常サイズ
・20φ×75L/125L →より頑丈な取付に
※66.7φ以上は、20φ×100L/150Lのみ
※ホワイトとライトグレーのみ、200〜300Lあり

■長さ調整が可能
ブラケットを簡単に切断して、好きな長さに調整できます。

■角度調整が可能
ブラケットとキャップジョイントはねじ山を切っていないため、好きな角度に調整してご使用いただけます。
※硬質プラスチック用接着剤等で完全接着してご使用ください。

■豊富なカラーバリエーション（最大7色）
・ブラック・ホワイト・グレー・ライトグレー・シルバー・ミルキー・チョコレート

■幅広いサイズ展開（最大29サイズ）
ガス管や塩ビ管、銅管、被覆鋼管、架橋ポリエチレン管用など、配管規格にマッチ。
※ 適合管外径（A）：16〜114φ

樹脂ダブルパイプクランプ ブラケットセット

『VKD DUAL BLOCK ボールバルブ』は、特許取得の「DUAL BLOCK」システムにより圧力変動、熱膨張、振動の影響を受けてもユニオンナットが緩まない。また、ハンドルロック機能により開閉管理がより確実かつ容易になります。ボディはU-PVC（塩ビ）だけでなく、PP-H、C-PVC（耐熱塩ビ）、PVDFも可能です。

サイズレンジは呼び径13ミリ～100ミリまでご用意（6ミリ～100ミリはレバーハンドル型）

【特長】
■多機能ハンドルは90°ポジションロック機能、シートキャリア調整工具搭載
■アクチュエーターも搭載可能
■ボール表面は滑らかに切削仕上、「ダブルグルーブ」機構はステムとボールのトルク伝達を向上
■特許取得の「シートストップ」設計はシートを高寿命に
■バルブ底部には固定用の一体型ブラケット
■特許取得の「DUAL BLOCK」システム
■延長ハンドル、手動リミットスイッチ等、様々なアクセサリー

※詳しくはPDF資料をご覧いただくか、お気軽にお問合せください。

VKD DUAL BLOCKボールバルブ

『SBジョイント』は、空調機器などの振動騒音を大幅に防止できる
ラバージョイントです。

特殊な耐熱性ゴムと補強コードより構成された本体は、高温による寸法変化や
劣化が少なく比較的長時間ご使用できます。

また、本体に合成ゴムを使用しているため外力に対して、たやすく変形し
配管の手間がはぶけます。

【特長】
■優れた耐圧力
■寸法変化の少ない構造
■らくな配管の芯出し
■優れた耐熱・耐久性
■大幅な振動・騒音の吸収　など

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。

ラバージョイント『SBジョイント』

当カタログは、株式会社TOAが取り扱う『ステンレスバルブ』を
多数掲載しています。

最高許容圧力が、120℃以下の圧力変動の少ない清流水の場合1.4MPa、
150℃以下の蒸気・空気・不燃性ガス・油の場合1.1MPaの「10Kグローブバルブ」
をはじめ、「10Kフランジ型スイングチェッキ」や「10K型Y型ストレーナ」
などをラインアップ。

製品の選定にご活用下さい。

【掲載製品(抜粋)】
■UG「10K グローブバルブ」
■FUG「10Kフランジ型 グローブバルブ」
■UL「10K ゲートバルブ」
■FUL「10Kフランジ型 ゲートバルブ」
■US「10K スイングチェッキ」

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ステンレスバルブ　製品カタログ

『UHPE CPK Uボルト』は、陸上における一般配管及びプラントなどの配管で
温度差に依って生じる配管伸縮運動を滑らかな動きで支えるサポート材です。

摺動部には低コストで耐摩耗・耐衝撃性を持ち合わせた
UHPE（超高分子量ポリエステル樹脂）を採用し、数多くの優れた特性を兼備。

多種多様の配管径に対応する為、ベースプレートの形状を変えることにより
50A～600Aの幅広いバリエーションのUボルトをご用意しております。

【特長】
■優れた耐摩耗性
■優れた耐衝撃性
■優れたすべり特性
■優れた耐薬品性
■優れた耐水性

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【建コン様必見】テフロンに変わる新素材で絶縁ボルト開発！

当カタログは、株式会社マキザキの取り扱う炭素鋼製・ステンレス鋼製継手
について掲載しています。

炭素鋼製継手「HL1型90°エルボ」をはじめ、ステンレス鋼製継手「HSL1型
90°エルボ」や「油圧用210kg/cm2管フランヂ」など、豊富にラインアップ。

ねじ込み式・差込溶接式管継手の仕様や、寸法などを製品の写真や図解と
共に詳しくご紹介しています。

【掲載内容】
■ねじ込み式・差込溶接式管継手の仕様（1）～（4）
■炭素鋼製継手
■ステンレス鋼製継手
■くい込み継手 製品の紹介
■炭素鋼製・ステンレス鋼製ユニオン継手
■技術資料

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

炭素鋼製・ステンレス鋼製継手カタログ 2018

当社は、石油コンビナートや化学プラント、造船、発電所などに
欠かすことのできない、フレキシブルチューブを中心とした
鋼管、継手やバルブ、フランジなどの配管資材の在庫・販売を中心としながら、
特殊加工にも対応した製品をお客様へ素早くお届けしております。

グループ企業「関西フレックス」及び「関西フレックス伊丹工場」と
三位一体となって、製造から発送まで全ての工程を担います。

長年の経験を活かし、お客様の要望・用途に応じた素材選定や材料調達まで、
適切な配管システムをご提案しますので、ご要望の際は、お気軽にご相談ください。

【当社の強み】
■提案力：設計段階からご提案
■機動力：即対応の機動力
■特殊加工力：メーカー・加工部門の強み

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

配管資材

当社では、分離操作を2アクション化したパージ機構付エアソケット
『スリーエスエアソケット』を取り扱っております。

操作し易いプロテクタ付ロックリングを回すことでロックが解除され、
同時に残エアが徐々に開放。
ソケット分離時のエア噴出や反発・反動を抑制します。

【特長】
■2アクションで減圧～分離、接続はワンタッチ
■分離時の破裂的なエア抜けを防げる
■誤って外れることがない

※詳しくはPDFをダウンロードしていただくか、お問い合わせください。

スリーエスエアソケット

当カタログは、株式会社マキザキの取り扱う環境対応の銅管用くい込み継手に
ついて掲載しています。

耐震性・耐衝撃性・耐圧性・耐気密性等に優れた構造となり、銅管をロー付け
加工やフレアー加工を行い接続するに較べ、利便性に優れ作業の効率を図る
ことができます。

「BTHC型 ハーフユニオン」をはじめ、「BTFC型 ハーフユニオン（メス）」や
「BTUB型 パネルユニオン」など、豊富なラインアップをご紹介しています。

【掲載内容】
■品名一覧
■製品の仕様
■くい込み継手の構造と組立

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

環境対応 銅管用くい込み継手カタログ 2012

Ｆ号ボールタップの開閉に水位差がとれ、本体シート部・ワン型パッキンの耐久性に優れたパイロットバルブ　
PVHLW 13・20・PVLHL 13・20！

水位差型パイロットバルブ

配管部品.comが贈る、「冷媒用フレアージョイント/冷媒・空調用及び建設用銅管継手カタログ」のご紹介です。冷媒用フレアージョイントは、冷媒配管など気密性の高い用途に最適で、カドミフリーＣｄ７５ｐｐｍ以下（ＲｏＨＳ基準品）です。冷媒・空調用及び建設用銅管継手は、給水・給湯配管をはじめ空調冷媒配管、機械配管、熱交換器用そして医療用ガス配管に対応した高品質な製品です。　【注１】本製品のカタログは「ダウンロード」からご確認の上、印刷してお使いください。【注２】資料請求いただくと、さらに豪華なカタログをお届けします。業界最高峰1700ページ以上、10万点以上の商品が掲載された「配管部品.com通販総合カタログ」をご郵送致します。

冷媒用フレアージョイント/冷媒・空調用及び建設用銅管継手カタログ

株式会社シー・エス・エムは、金属・非金属それぞれの特性を最適に選定し、低反力、大伸縮量、耐蝕性、耐摩耗性、耐候性、耐振動と様々なニーズに対応致します。『伸縮管継手 総合カタログ』では、ノーウェルディングタイプやウェルディングタイプの「金属性伸縮管継手」、高温ダクト用伸縮継手や配管用伸縮継手などの「非金属性伸縮管継手（ファブリック）」、伸縮管継手の設計や取付などの「技術資料」など多数掲載しています。
詳しくはお問い合わせ、もしくはカタログをご覧ください。

株式会社シー・エス・エム　伸縮管継手 総合カタログ

各種取扱い製品の資料を取り揃えております。

配管資材

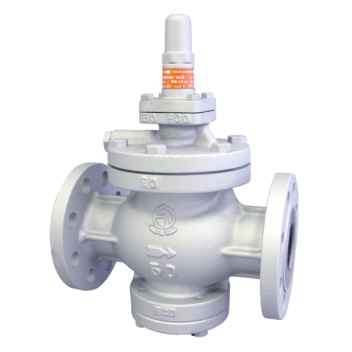

『RP-9,9N型/RP-10,10N型』は、ピストンやダイヤフラグ部の耐久性が
徹底的に追求された高圧蒸気ライン用パイロット式減圧弁です。

従来品(RP-2H型)に比べ約40%の軽量化に成功。

パイロット弁を球面分割構造にすることで、ゴミ・スケールをうけつけません。

【特長】
■徹底的に軽量化
■安定作動
■高シール性
■高耐久性

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

パイロット式減圧弁『RP-9,9N型/RP-10,10N型』

『heavy|mate(R)』シリーズは、あらゆる産業用途に適した
モジュール型の耐環境コネクタです。

お客様の要求に合わせて、フード/ハウジング、インサート、コンタクトの
さまざまな組み合わせが可能。

3芯～280芯の信号、電源、大電流RADSOKコンタクト、イーサネットRJ45、
同軸、エアコンタクトをひとつのコネクタに格納できます。

【特長】
■ヘビーデューティー仕様産業用角型コネクタの標準
■モジュラーの組合せにより自在に設計可能
■レバー嵌合により確実なロック
■メタルハウジングによりIP68の防塵・防水性
■コンタクト結線は、ねじ止め式、圧着式、半田式の3種類

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

産業用角型コネクタ『heavy|mate(R) -C146』

『MECジョイント 角→丸直結型WR』は、高分子製品（合成ゴム）の設計・
製造・販売などを行う、メイコーエンジニヤリングの配管用ゴム伸縮継手です。

当製品の伸縮ゴムは、EPDMを主成分とする当社開発のMER#515を
使用しており、低温特性は天然ゴム同様に優れています。

高架道路における添架配管を、気温の変化に伴う橋桁の伸縮や、
絶える事の無い通行車輌による振動などのトラブルから保護します。

【特長】
■クローズドシステムの防振・伸縮ゴム継手
■角→丸直結型
■低温特性は天然ゴム同様に優れる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

配管用ゴム伸縮継手『MECジョイント 角→丸直結型WR』

当社通常在庫品にて、ECサイトにて販売中です！！

その他同メーカー商品・類似商品を多数販売中！！
お気軽にご訪問ください！

プロテリアル　ソフレミニ　金属可とう管・金属フレキシブルホース

『LVMH-2・HLM-2 Series』は、レバー操作スプリングオフセット型
二方向バルブで“ゼロリーク”技術のボールポペット型ピストン構造及び
軸推力補償構造を兼ね備えたバルブです。

作動油の流れはA/Bポートのどちらからでも良く、常時閉(ノーマルクローズ)
常時開(ノーマルオープン)の二つの形式がございます。

どちらの形式でも“ゼロリーク”で静かな安定作動が得られ耐久性にも
富んでいます。

【特長】
■ボールポペット型ピストン構造及び軸推力補償構造を兼備
■作動油の流れはA/Bポートのどちらからでも良い
■“ゼロリーク”で静かな安定作動が得られる
■耐久性に富む

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

バルブ『LVMH-2・HLM-2 Series』

『二方切換弁』は、空気輸送の経路内に取り付け、弁体の切り換えにより、
二方向への分岐や二方向からの合流を行わせます。

用途に合わせて2種類をご用意しており、「金属羽根式」では、
アウトサイドボールベアリング方式を採用しており、粉体による
ベアリングトラブルがありません。

姉妹機である「耐摩耗ウレタン羽根式」では、しゅう動面積が少ないので、
ボールバルブ式のようなかみ込みや固着による作動不良がない仕様に
なっています。

用途に合わせてお選び下さい。

【特長】
■ノントラブル
■安心製品
■リテーナでのかみ込みトラブルがない
■低価格

※詳しくはお問い合わせ、またはカタログをダウンロードしてください。

空気輸送機器『二方切換弁』

操作は簡単、高い信頼性・安全性・抜群の耐久性でコストの削減をお手伝い。
液体・気体・粉体・スラリー等、どんな流体搬送にも工具不要のワンタッチカップリング。

SAFLOK　回転式ホースシャンクカプラー

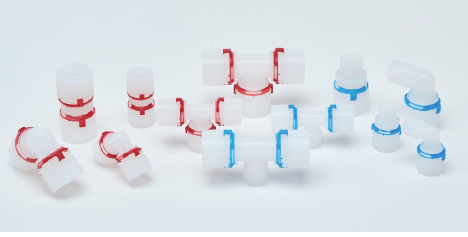

『Mega Lock Type』は、コンパクトデザインなデザインかつロックゲージの目視確認機能でナットの締め付けが容易です。

また、スライド圧入タイプの五種シーリング構造、ロックゲージの溝確認でアイマーキング不要。

また、PFAチューブ抜け現象機能を改善し、ロックゲージ音の通知機能で、
ナット締付が容易です。

【特長】
■コンパクトデザイン
■微振動によるナットの緩み防止ロック機能
■ロックゲージの溝確認でゲージ不要
■ナット締め付け時の締め付けトルク低減設計
■ロックゲージの目視確認機能でナットの締め付けが容易

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

密閉力に優れたPFA継手【最短1週間からの短納期対応可！】　

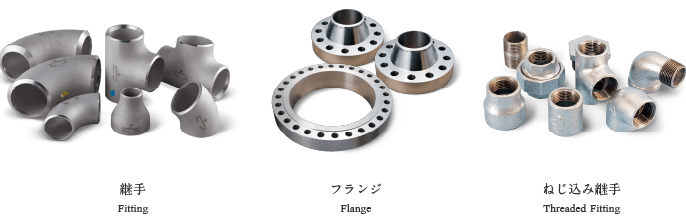

当社では、風力機械用の各種配管部品を取り扱っています。

JISをはじめ、ASMEなど各種海外規格製品にも対応可能。
大径品や特殊鍛造品など、お客様の仕様に合わせた製品をご提供いたします。

ご要望の際はお気軽にお問い合わせください。

【主な製品】
■各種海外規格品
■特殊鍛造品
■大径品
■プレファブ配管

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

風力機械用　各種配管部品

KBシリコンフレキは、従来の布入りの素材よりもフレキの製作長を
長く(大きく)製作し取付けています。
伸びが大きいため、セット長と製作長を同じにし、余分な長さがなく
無理なシワが出来ません。

また、素材がやわらかく振動を吸収し従来品の4～5倍の寿命があります。
エンドレス部分は、熱溶着のため段差がなく、気密保持がしやすく
剥離がありません。

【特徴】
■耐熱性200℃
■耐薬品性(カーボン、樹脂、塗料、油化など)
■食品衛生法、厚生労働省告示第85号に適している強引張である
■機械的強度が高くなった
■金型不要・溶着(エンドレス加工)が可能である

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせ下さい。

KBシリコンフレキ

鋼管マルチ継手型は、鋼管(ステンレス管を含む)と、様々なネジ込み継手との接続箇所からの漏れを修理可能。継手の端面(ふち)のみを押さえる為、継手の寸法や形状に関係なくご使用できます。

圧着ソケット総合カタログ《鋼管用・銅管用・塩ビ管用》　

当カタログでは、油、空気、水、蒸気に適応する『鋼管用喰込み継手』を
ご紹介しています。

本体、ナット、スリーブから構成され、スリーブによる喰込み方式で、
管に何ら加工必要がなく、管を切断しナットを締付ける軽作業で
完全配管ができるので非常に能率的。

尚、喰込み継手は衝撃・振動等をともなう配管において高圧流体を
完全にシールします。

【掲載内容】

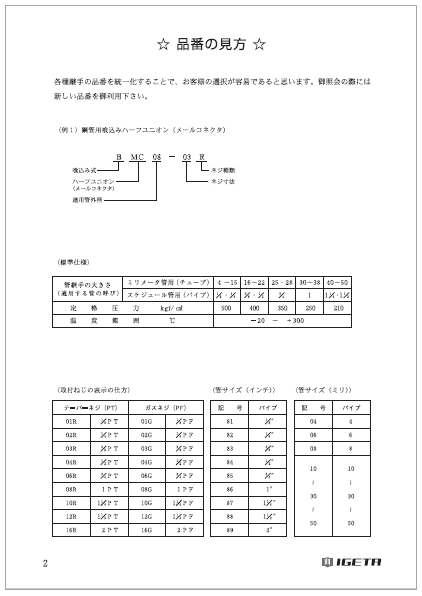

■品番の見方
■喰込みジョイントの説明
■取付け配管手順
■インチ・ミリ換算及び寸法表
■参考資料

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

鋼管用喰込み継手　製品カタログ
