車両の電源安定化とは？課題と対策・製品を解説

当社が地上用大型変圧器の分野で長年にわたり蓄積してきた技術力と
ノウハウは、高い耐久性と耐振性が要求される『車両用変圧器保護機器』にも
広く生かされています。

変圧器内部の圧力上昇をとらえて瞬時に放圧する「自動復帰型放圧弁」
をはじめ「ダイヤル温度計」などをラインアップしています。

【特長】
＜自動復帰型放圧弁＞
■変圧器の内部圧力が規定以上に上昇すると弁を開いて圧力を減少
■一定圧力に低下すると自動的に弁を閉じて復帰

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『車両用変圧器保護機器』

指月電機製作所の『車載用ノイズ対策部品』は、エンジンルーム取付けを考慮し、
過酷な使用環境にも対応した製品です。

積層フィルムコンデンサの採用により、高い安全性と小型化を実現。
また、コネクタ一体型、LCモジュール、ワイヤサプアッシー等、様々な要求にも
対応可能なほか、お急ぎのサンプルも3Dプリンタでカスタムケースに即対応できます。

当社は、40年以上の豊富な市場実績より、単品からモジュール品まで
最適品を提案いたします。

【特長】
■カスタム対応/モジュール化
■高温耐用・高耐震仕様
■小型/高信頼性
■短納期対応

詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

『車載用ノイズ対策部品』

当社の「取扱いコーティング樹脂」についてご紹介いたします。

ナイロンコーティングは、耐摩耗性や屋外耐候性に優れており、無毒性。
ポリエチレンコーティングは、耐化学薬品性、耐ストレスクラッキング性、
耐低温衝撃性、耐候性に優れているといった特長が備わっています。

またEV車向けの絶縁被膜形成にも注目が集まっております。

当社では、コーティングは、白、黒、グレーのような無彩色だけでなく、
カラーのご指定も可能ですので是非お気軽にご相談ください。

【取扱樹脂ラインアップ】
■11ナイロン（PA11）
■12ナイロン（PA12）
■ポリエチレン（PE）
■塩ビ（PVC）

※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせ下さい。

取扱いコーティング樹脂

車両専用の電子機器制御装置と　関連する油圧機器を製造しています

テクノード

当社では「電磁材料」を活用した電子制御部品の種類・数量が増えています。

電磁軟鉄と呼ばれ"SUY"と表記される材料は、磁界においた瞬間に、
強力な電磁石となり、磁界の強さ、向きに磁力が素早く追従。
磁気特性面では理想的な電磁材料となります。

厚さ0.30～6.0mm材を小ロットで製造いたしますので、試作サンプルの
お申しつけはお気軽にご相談ください。

【電子制御部品例（抜粋）】
＜ソレノイドバルブ＞
■材料：SUY
■板厚：約3.0mm
■加工方法：板鍛造＋磁気焼鈍
■ポイント：開発・試作段階から好適な材質に調整

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

電磁材料＜車載用電子制御部品＞

『AX1 シリーズ』は、高性能・高品質が要求されるPHEV、EVなどの
電動車両のオンボードチャージャー(OBC)用途などに適している
自動車電装用ACリレーです。

フラックスタイト、プラスチックシール構造をラインアップ。
AC負荷向けとして高い通電性能を有しています。

ご用命の際は、当社へお気軽にお問い合わせください。

【特長】
■大電流通電(16A、32A 定格電流)
■小型
■高耐熱性
■鉛フリー対応

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

自動車電装用ACリレー『AX1 シリーズ』

『電工万能ペンチ』は、自動車の電装整備や屋内配線作業に最適な製品です。

ボルト・ネジの切断ができるボルトカッターや、電線の被覆剥きが
できるワイヤーストリッパーなど、配線に必要な5つの機能を装備。

オープンバレル端子・裸圧着端子両用「AP-01」をはじめ、
絶縁端子・裸圧着端子両用「AP-02」等をラインアップしています。

【特長】
■オープンバレル端子圧着（1.25/2.0/5.5mm2）
■絶縁端子圧着（1.25/2.0/5.5mm2）
■ボルトカッター
■ワイヤーストリッパー
■ワイヤーカッター
■エラストマーグリップ採用

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『電工万能ペンチ』

【事例実績多数】

車載用発電機とは？G-STREAMとは？

G-STREAM2800iは、車載専用設計なので
車輛フロア下に装着することができる車載用発電機です。

出力はAC100V 28Aで本体サイズはクラス最小。
走行中も使用でき、操作は全て室内コントロールパネルで可能。

中継車をはじめ、
緊急災害出動車や工事作業車、
消防衛星基地局指揮車等に装着実績があります。

【特長】
■AC100V28A
■本体サイズはクラス最小
■静寂性に優れた防音タイプ
■車載専用設計なので、車輛フロア下にすっぽり装着することが可能
■オール国産調達パーツ
■走行中も使用可能
■操作は全て室内コントロールパネルでOK

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

機能:発電 特長:車載|選ばれ続ける車載用発電機G-STREAM

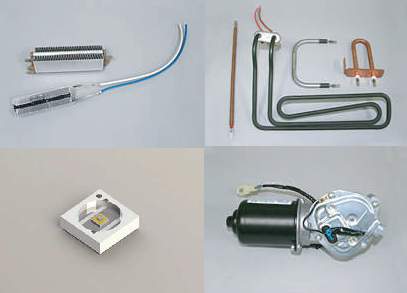

当社が取り扱う『電気部品・自動車部品』をご紹介します。

ある一定の温度に達すると、その温度を維持し続ける特性を持った
“PTCヒーター”や“アルミ箔ヒーター”などの「ヒーター」を多数ご用意。

また、“小型マイクロスイッチ”や“リレー”といった「電子部品・機器」や
「液晶」「モーター各種」なども取り扱っています。

【ラインアップ（抜粋）】
■ヒーター
■コードヒーター
■フロートスイッチ
■リードスイッチ
■電子部品・機器

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

電気部品・自動車部品

NVIDIA Jetson TX2 を搭載した車載向けエッジコンピュータです。
EMC規格（Eマーク）に準拠し、イグニッション連動による自動起動/シャットダウンも可能です。
SIMスロットやGPSモジュールを備え、車両のコネクテッド化に必要な機能をオールインワンで提供します。

本製品を含む、自動車計測の遠隔化ソリューション『intdash Automotive Pro』もございます。
詳しくは当社の製品・サービス一覧からご確認ください。

主な特徴
・SIMスロットを搭載し、GPSモジュールを内蔵
・EMC規格（Eマーク）、信頼性規格（JASO D014）に準拠
・広い電源電圧範囲に対応し、大型車・建設機械にも利用可能
・広い動作温度範囲
・IG連動による自動起動とシャットダウンが可能
・Wake on CANで自動起動が可能
・電源管理とフォルト監視の独立MCUを搭載
・防塵性能と冷却性能、メンテナンス性を兼ね備えた筐体外付けのファン機構
・脱落防止ロック機構付きのUSB 3.0コネクターを装備

↓より詳細な製品情報は、弊社のWebサイトからもご覧になれます。

Jetson TX2搭載 車載向けエッジAIコンピュータ

「RPB Series」は高効率で最大25W / inch3の高電力密度を備えた
1600Wを出力することができる小型バッテリー充電器です。

通信プロトコル、PMBus、および CANBusを使用することで、
リチウムイオン電池などの他のタイプの電池に充電できます。
また、RPB-1600は保護回路機能を内蔵しているので安全・安心に使用していただいています。

【 特徴 】
・鉛蓄電池およびリチウムイオン電池の充電に適用
・3段階充電採用
・幅広い入力電圧範囲で各国での採用が可能
・PFC（Power Factor Correction)力率改善回路を搭載
・内蔵DCファンによる強制冷却
・ 過電圧保護、過温度保護、短絡保護、過負荷保護、バッテリー逆接続保護
・Parallel接続で、最大4,800W（2+1）
・OR-ing FET内蔵

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

バッテリー充電器「RPB Series」

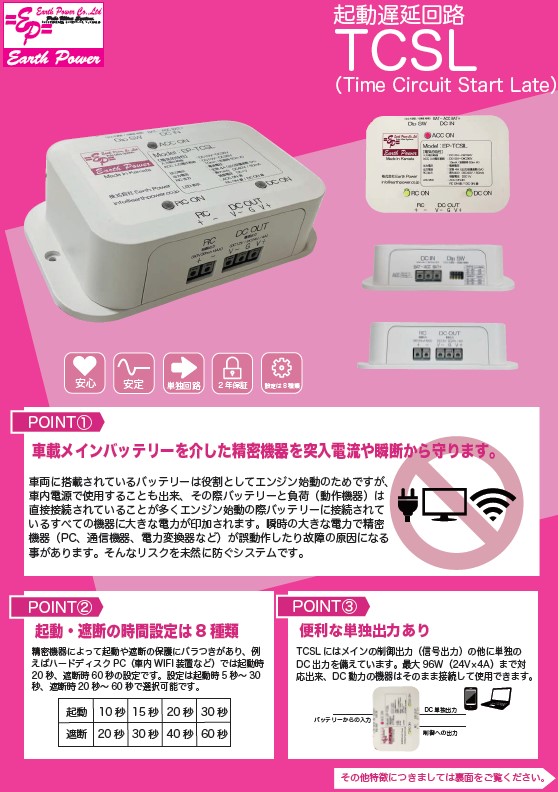

車両に搭載されているバッテリー（メインバッテリー）を介して動作する精密機器を外部電力
（電圧の瞬時変化や突入電流、瞬断など）から守ります。
バッテリーは役割としてエンジン始動のためですが、車内電源で使用することも出来ます。
バッテリーと負荷（動作機器）は直接接続されていることが多く、エンジン始動の際バッテリーに接続されている
全ての機器に大きな電力が印加されます。
瞬時の大きな電力で精密機器（PC、通信機器、測定器や電力変換器など）が誤作動したり故障の原因になることがあります。
そんなリスクを未然に防ぐシステムです。

用途
■大型バスWIFIシステム
■特種車両用電源システム
■ゴルフカート用通信システム
■移動体用IoTシステム

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【お問合せ先】
■電話：03-6424-5005
■メール：info@earthpower.co.jp

車載用起動遅延コントローラ「TCSL」

当カタログは、電源機器、情報通信機器、制御通信機器などの研究開発・
製造・販売を行っている株式会社高砂製作所の総合カタログです。

大容量タイプの電力回生型双方向直流電源「RZ-X-100Kシリーズ」や
「HX-Gシリーズ」の性能を保ちつつ新機能を搭載した大容量スイッチング方式
定電圧／定電流直流電源「HX-S-Gシリーズ」など、当社取り扱い製品を
豊富に掲載しております。

【掲載内容】
■特長
■製品系統図
■直流電源
■交流電源
■バイポーラ　など

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

【総合カタログ】電源機器

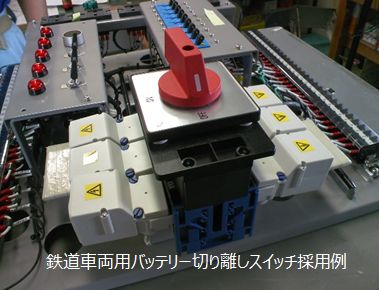

『バッテリー切り離しスイッチ』は、丸形圧着端子対応の断路用スイッチ。
IEC60947-3規格に対応したディスコネクトスイッチ(アイソレーター)です。


1接点あたり最大5800A/秒の短時間定格電流を有し、省スペースながら大電流の突入電流に対応しています。
接点を並列に複数使用することにより電流容量を向上させることが可能です。


接点は高寿命(100万回操作、非通電切り替え)で接点不良が発生しにくく、長期間における安定稼働に貢献します。
電気的に絶縁されたハンドルと端子保護カバーにより保守作業の安全性も確保できます。

【特長】
■丸型圧着端子対応の端子構造
■南京錠を掛けられるパドロックハンドルも選択可能
■補助接点やアース端子もオプションで取り付け可能

※詳しくはカタログダウンロード、もしくはお問い合わせください。

断路用スイッチ『バッテリー切り離しスイッチ』

[導入事例・実績多数選ばれ続ける車載用発電機]

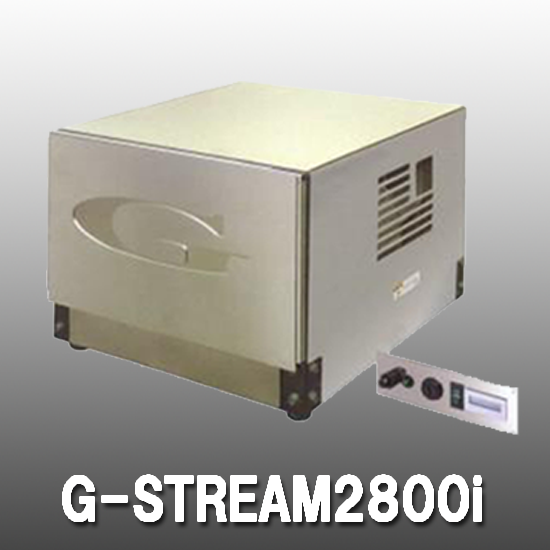

【G-STREAM2800i】

床下にすっぽり装着することができる車載用発電機
『G-STREAM2800i』は、車載専用設計なので車輛フロア下に
すっぽり装着することができる車載用発電機です。

中継車をはじめ、
緊急災害出動車や工事作業車、
消防衛星基地局指揮車等に装着実績があります。

【特長】
■AC100V28A
■本体サイズはクラス最小
■車載専用設計
■車輛フロア下に装着することが可能
■構造変更の届出不要

【車載用発電機】G-STREAMシリーズ

『一次回路コネクタRobiFix カタログ』は、産業用コネクタ専門商社である
株式会社ソルトンが取り扱っている、ストーブリエレクトリカルコネクターズ社（旧社名 マルチコンタクト社）の製品カタログです。

当カタログでは、自動車産業におけるロボット、溶接タイマー、ツールチェンジャーといった抵抗溶接アプリケーション向け一次回路の迅速な接続が可能な「RobiFix」の、テクニカルデータや製品シリーズの概要のほか、
アクセサリーやエネルギー効率などを掲載しています。

今ならカタログを無料進呈中！

【掲載内容】
■RobiFix
■テクニカルデータ
■RobiFix製品シリーズの概要
■電気特性
■エネルギー効率　ほか

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

ストーブリ社グループ 一次回路コネクタRobiFix カタログ

当社では、昇圧回路で適切に電力供給できるアイソレーター『No.2705』を
取り扱っております。

従来の走行充電器と異なり、メインバッテリーとサブバッテリーの
電圧差がDC1V未満の場合、メインバッテリーからの入力電圧をDC15Vに
昇圧してサブバッテリーに充電します。

この様に昇圧して充電することで、サブバッテリーを100％に近い状態まで
充電することができます。

【特長】
■メインバッテリー優先の各種保護回路
■ACC電源との連動が可能
■最大出力60A

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

アイソレーター『No.2705』

DC-DCコンバータ「DC-2440SBXF」は、小型・軽量で従来のSBXEタイプから遥かに進歩した走行充電器です。リモートディスプレーユニット付きで、電圧電流、設定電圧がデジタル表示されるので視認性が向上しました。詳しくはカタログをダウンロードしてください。

DC-DCコンバータ　「DC-2440SBXF」

『SBE/SBX』は、電源/信号用途向けに最大8個の補助接点
統合することができる電源コネクタです。

「SBE」は、はIEC 60950タッチセーフで耐薬品性があり、
IP20定格の「SBX」はPC樹脂から成形されており、耐衝撃性があります。

マテリアルハンドリングやモータ制御、トラクションバッテリなどに
ご使用いただけます。

【特長】
■SBE
　・IEC 60950タッチセーフ
　・耐薬品性
■SBX
　・PC樹脂から成形
　・耐衝撃性

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

電源コネクタ『SBE/SBX』

当社が取り扱っている『ヒューズ』についてご紹介します。

ミディアムスローブロータイプで自動車用として汎用性がある
「MINIVAL」をはじめ、主に自動車用として使用される
「UNIVAL」、「MAXIVAL」など、自動車、産業車両用に
多彩なラインアップを取り揃えております。

【ラインアップ（抜粋）】
■MINIVAL
■UNIVAL
■MAXIVAL
■M8COMPACT
■MAXICOMPACT
■POWERVAL

※英語版カタログをダウンロードいただけます。
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

自動車、産業車両用ヒューズ

当社では、CANインターフェースを搭載した『モーター用コントローラー』
を取り扱っております。

専用コンソールまたはPCベースのソフトウェアにより、
容易な機能調整が可能です。

「EPS-ACW」をはじめ、「HV2」、「ACE5」を取り扱っております。

【特長】
■コンパクトな設計
■容易な機能調整が可能
■ハイブリッドシステム及び電制化の共同開発も可能
■CANインターフェース搭載

※英語版カタログをダウンロードいただけます。
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

モーター用コントローラー

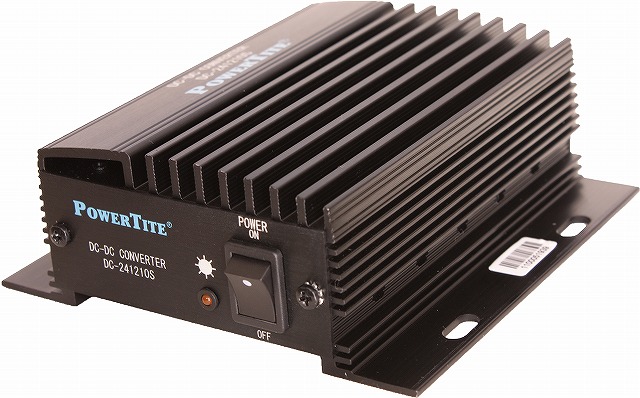

○超低待機電流　約40mA：スタンバイ時の消費電流が非常に少なく、車載用にも適しています。
○高効率：貴重な電池の場合には特に効率良く電気を変換することが必要で、約90％の効率を到達しています。
○過負荷電子保護：過負荷になると、自動的に出力を遮断します。（再度復帰するのは電源スイッチを入れなおし）
○低ノイズ：従来のスイッチングコンバータよりもはるかに低ノイズ化されており、通常の電源と同様に、特にノイズを心配せず使用できます。
○薄型：大電流にもかかわらず、小型で特に薄型になっています。

DC-DCコンバーター「DC-241210S」

アポロ計画の時代からバッテリー残量計に取り組んできたカーティスのバッテリ－残量計は、
アワーメーター同様、可動部品のない「ソリッド・ステート」タイプ。
※カーティスの900シリーズの品番はバッテリ－残量計の製品となっております。

メーターパネル／モデル　enGageIV

当社では、スタータやオルタネータをはじめとする
電装品・電子機器を取り扱っております。

当社スタータは、遊星ギア採用で小型軽量高出力化タイプです。
小型トラックから大型バス、各種汎用エンジン、マリーン用と
豊富に取り揃えております。

またオルタネータは、1960年より生産され、25A～200Aのタイプを
お客様のニーズに合わせて取り揃えております。
ご要望の際はお気軽に、お問い合わせください。

【取扱品目】
■スタータ
■オルタネータ
■電子製品／スイッチ・リレー・ソレノイド・ECU
■リターダ
■DCモータ

※詳細については、お気軽にお問い合わせください。

電装品・電子機器

当社では、自動車電装品をはじめ、発電機や建設機械電装品、パトライト・
農機具電装品などの取付・販売・修理・点検を展開しております。

ナビゲーションやオーディオ、ETC、バッテリー、カーエアコン、
車両用冷凍機、ダイナモ(オルタネーター)、セルモーター(スターター)、
カーセキュリティを取り扱い。

また、各種スタータ、ダイナモ、コンプレッサなどのリビルト品を豊富に
ストック。さらに、24V車両、車速センサなし、等の特殊な車両も取り付けに
対応いたします。ご要望の際はお気軽にお問い合わせください。

【業務内容】
■販売
■取付
■修理
■点検

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

自動車電装品　修理サービス

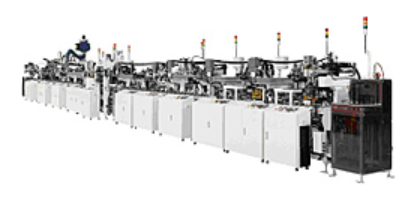

『リクライニング組立ライン』は、自動車シートのリクライニングの
全自動組立ラインです。

パーツ供給、組立エリアはストッカーと直交ロボットで構成されるタイプや、
全自動で段取り替えおよびトレイチェンジを行うタイプをご用意。

当製品以外にも多様なFA設備の設計・製作に対応しています。
ご用命の際はお問い合わせください。

【特長】
■自動車用シートのリクライニングアジャスタ部を高速で無人生産
■パーツ供給、組立エリアはストッカーと直交ロボットで構成
■段積みされたロボトレイを、パーツストッカーが自動で段ばらしを行う
■各パーツ組付後のチェック機能を有する
■全自動で段取り替えおよびトレイチェンジを行う

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

FA自動化設備『リクライニング組立ライン』

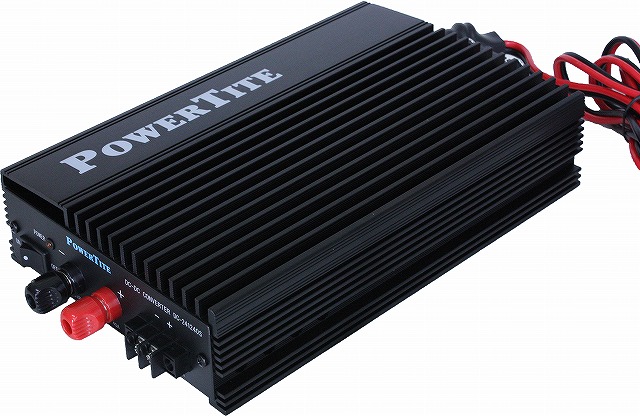

○外部制御端子：エンジンキー連動または外部接点スイッチによる遠隔制御
○超低待機電流　約80mA：スタンバイ時の消費電流が非常に少なく、車載用にも適しています。
○高効率：貴重な電池の場合には特に効率良く電気を変換することが必要で、約90％の効率を到達しています。
○大小２出力：最大40Aと15A用の複数端子を装備しています。（ただし、合計電流は40A以下で使用）
○過負荷電子保護：過負荷になると、自動的に出力を遮断します。（再度復帰するのは電源スイッチを入れなおし）
○低ノイズ：従来のスイッチングコンバータよりもはるかに低ノイズ化されており、通常の電源と同様に、特にノイズを心配せず使用できます。
○自動冷却ファン：筐体温度が一定以上になると、ファンが回りだします。また、一定温度以下になると、自動的に停止します。
○薄型：大電流にもかかわらず、小型で特に薄型になっています。
○厳選部品：産業用のみで使用する金属皮膜抵抗、ガラス・エポキシ基板等の厳選した高性能部品を使用しています。

DC-DCコンバーター「DC-241240S」

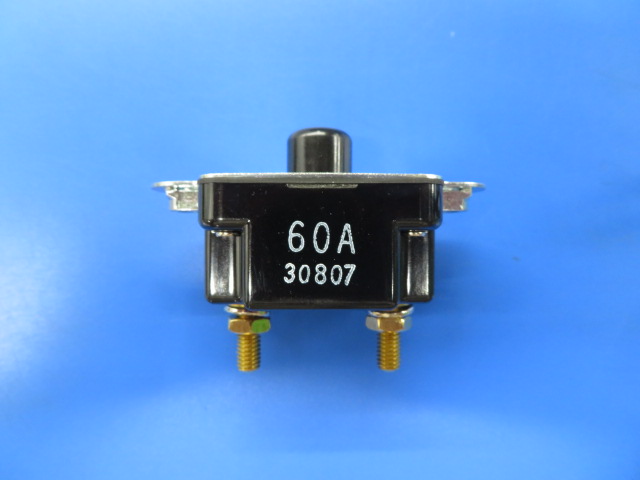

『CBXM-200シリーズ』は、バイメタルを利用した熱動式の
サーキットブレーカーです。

直接電流を流すことにより、過電流が流れたときに回路を遮断させ、
ボタンを押すことによって回路がつながり再度電流を流せます。

大型で頑丈に出来ていますので、振動の多い所や環境変化の厳しいところ
での使用にも耐えられます。

【特長】
■高耐久
■温度差に強い
■大電流対応
■シンプル構造
■過酷な環境での使用に好適

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせください。

熱動式サーキットブレーカー『CBXM-200シリーズ』

アポロ計画の時代からバッテリー残量計に取り組んできたカーティスのバッテリ－残量計は、
アワーメーター同様、可動部品のない「ソリッド・ステート」タイプ。
※カーティスの900シリーズの品番はバッテリ－残量計の製品となっております。

メーターパネル／モデル　enGageII

『ドアサッシュTIG/MIG溶接ロボット』は、ドアサッシュの接合面を
TIG-TIG溶接する自動装置です。

旋回治具方式を採用し、短時間に段取り替えが可能なタイプや、
溶接ステーションを2ステーション装備し、交互生産が可能なタイプをご用意。

当製品以外にも多様なFA設備の設計・製作に対応しています。
ご用命の際はお問い合わせください。

【特長】
■溶接部の盛り上がりが小さく、仕上げ処理時間を短縮できる
■旋回治具方式を採用し、短時間に段取り替えが可能
■従来の製品に比べ、コンパクトで設置スペースが小さくなった
■溶接ステーションを2ステーション装備し、交互生産が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

FA自動化設備『ドアサッシュTIG/MIG溶接ロボット』

出力も200Wで大容量です。Over Voltage Protection(OVP)、Under Voltage Protection(UVP)、Over Load Protection(OLP)、Over Temperature Protection(OTP)、Short Circuit Protection(SCP)などのプロテクションを実装。
-5～+40℃で動作します。

車載用電源　Vehicle 200W
