豪雨対策の浸透型街路とは？課題と対策・製品を解説

『KMN型』は、雨水等を地表から地中に向けて差し込まれた網目のパイプに
より、地中浸透させて水分を補給しようとする浸透パイプです。

酸素の補給、液肥等に地中浸透にも使用可能。

矢先には多箇所リブを設けていて強度もあり、差し込み方向もずれにくく
なっています。

【特長】
■地表面の水を地中に浸透させる
■構造が簡単で故障の恐れが少ない
■網目パイプは全面網目品を採用しており水の排水が良好
■矢先にも孔が開いており、水の排出が良好
■上部目皿はAAS樹脂で、耐蝕、耐熱、耐寒、耐候性が良好
■地中の差し込みは、VP管を被せて多少打込むことが出来る
　(レキが多い場合を除く)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

KM式 雨水等地中浸透パイプ『KMN型』

雨水貯留浸透資材である『テンレイン・スクラム』を、東京都大田区の
駐車場にご採用いただいた事例を紹介します。

タイプは浸透型を使用。
雨水対策量は546m3となっています。

【事例】
■場所：東京都大田区
■区分：民間
■物件：商業施設新築工事
■上部利用用途：駐車場
■タイプ：浸透型
■雨水対策量：546m3

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

雨水貯留槽　雨水浸透施設採用【東京都】

雨水貯留浸透資材である『テンレイン・スクラム』を、山口県の駐車場に
ご採用いただいた事例を紹介します。

タイプは浸透型を使用。
雨水対策量は55m3となっています。

【事例】
■場所：山口県
■区分：民間
■物件：賃貸施設新築工事
■上部利用用途：駐車場
■タイプ：浸透型
■雨水対策量：55m3

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

雨水貯留槽・雨水浸透施設採用事例【山口県】

『EBUシリーズ』は、蓋1枚1枚がかみ合う構造により、蓋の騒音を解消した
浸透ポラコン側溝です。

重車両に対応した構造なので、道路内や一般車両用・重車両用
駐車場、建物周辺、グラウンド等様々な場所で使用可能。

最大サイズで1m当たり約0.42m3の貯留能力があり、砂質土程度の地盤の場合、
最大サイズで1時間当たり約0.53m3の浸透能力を発揮します。

【特長】
■重車両に対応した構造
■蓋の騒音の解消
■可変勾配に対応可能
■高い貯留・浸透能力
■大きな浸透面

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

浸透ポラコン側溝『EBUシリーズ』

雨水貯留浸透施設向けの専用品番【D5420】は、日本全国の多くのユーザー様に
ご使用頂いている製品です。

【D5420】は東レ(株)滋賀事業場で製造する製品で、品質面で安心してご使用頂
ける製品です。

既存ユーザー様からは、「製品の巻圧が強く転がりやすいため施工時の作業者の
負担を軽減できる」等のお声を頂戴しております。

【現場直送可能】雨水貯留浸透施設向け保護シート

株式会社コクカコーポレーションが取り扱う『雨水浸透桝』をご紹介します。

ますの周辺を砕石で重填し、集水した雨水をその底部および側面から、
地表の比較的浅い部分に浸透。

グレーチングの大きさを小さくすることにより、安全を追求した「JKC」を
はじめ、メンテナンス可能な「KM」や、内径が400サイズというコンパクトが
特長な「TRX」など多数ラインアップをご用意しております。

【ラインアップ（抜粋）】
■縁塊一体型「JKC」
■KM
■PRX
■浸透重耐角桝
■トレックス桝「TRX」

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

雨水浸透桝

『MKK桝』は、宅地造成や商業施設などを施工する際、地下に設ける
雨水貯留・浸透施設に合わせて開発された、施設の管理・点検用の桝です。

外径990×990mmで、プラスチック製品雨水貯留槽に合わせて設置しやすく
限られた敷地内でも効率よく製品を配置できます。

また、側塊と調整リングなどの組み合わせにより、50mm単位での
高さ調整が可能。雨水貯留槽に合わせてご注文ください。

【特長】
■工期短縮
■ジャストフィット
■施工が容易
■高さの調整が可能　など

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

【宅地造成・商業施設】雨水貯留・浸透槽管理桝『MKK桝』

『ニューポラホール』は、透水コンクリートの二次製品総合メーカーである
株式会社コクカコーポレーションの一体型組立式マンホールです。

浸透コンクリートで出来ているため液状化の水圧を分散させ、
圧力を浸透させます。

また、Φ900～Φ1200と豊富なサイズをご用意しておりますので、
ご要望の際はお気軽にお問い合わせください。

【特長】
■一体型マンホールなので軽重力・簡単施工
■インロー式タイプなのでズレ止め防止効果
■管理用ステップ対応型メンテナンス時安全
■景観性のスマートさ
■軽重量になったため、工事費も低価格

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

【土中で貯留しながら浸透？】浸透マンホール『ニューポラホール』

『アクアロード』EPS土木工法の実績と技術を活かして開発され、
道路地下を有効に活用できる雨水貯留浸透槽を構築する樹脂製滞水材です。

軟弱地盤や擁壁背面・橋台背面などへの荷重軽減や土圧軽減のための
軽量盛土として使用でき、水位が高い場合の浮力対策にも対応可能。

また、実構造物による舗装走行試験などの検証で道路地下に
適用可能であることが証明されており、建設技術審査証明を
取得しました。

【特長】
■信頼性
■安定性
■高強度
■空隙率
■施工性

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

樹脂製滞水材『アクアロード』

『NFP』は、インロー継手により布設が非常に簡単な浸透管です。

目詰まり防止鋼製フィルターを管口に取付けすることにより、
ゴミ除去などのメンテナンス（維持管理）が可能。

建築周り、駐車場外構の雨水排水処理や、グランド、公園、学校等の
スポーツ施設の雨水処理に好適です。

【特長】
■インロー継手により布設が非常に簡単
■浸透機能・集水機能と2つの機能を発揮
■浸透能力0.5cm/sec以上と浸透がスムーズ
■布設時の不等沈下に対する安全性を考慮
■管長が短いので扱い易くなっている

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

浸透管『NFP』

九州ポラコン株式会社より、「浸透製品　浸透性側溝」のご案内です。

浸透製品　浸透性側溝

『ジオプールAE-1工法』は、容器包装リサイクル法の適用を受ける
再生オレフィン系プラスチック(PP・PE)を原材料に用いて、省資源・
資源有効活用と効率的な洪水抑制を可能にする雨水貯留浸透工法です。

十分な耐久性と、耐震性能(レベル2)を備えております。
ご要望の際はお気軽に、お問い合わせください。

【特長】
■貯留率93％
■1日に約200ｍ3組立可能
■3～4割のコストダウン
■点検や維持が容易
■貯留型・浸透型2種類の槽が構築可能

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

プラスチック製雨水貯留浸透槽『ジオプールAE-1工法』

プラスチック製雨水貯留浸透施設、雨水利用施設の開発を行う秩父ケミカル
の総合カタログを、設計ご担当者様に【無料プレゼント】いたします。
『雨水貯留浸透施設総合カタログ』または『ニュートレンチくん総合カタログ』
ご希望のカタログをご明記の上、お問い合わせフォームよりお申し込みください。

【掲載内容】
高い空隙率でトータルコストを削減『プラダムくん』の構造図・耐圧照査等資料、
抜群の水処理能力、メンテナンス機能付きの『ニュートレンチくん』の構造図・単価表
雨水利用タンク『プラスプール』の施工写真・価格表、
豪雨時の溢水被害を防ぐ『ＭＵ型管口フィルター』の価格表・構造略図

他、施工例写真・主要納入実績表等

【より詳しい掲載内容は下記総合カタログ目次をご参照下さい】

『雨水貯留浸透施設』総合カタログ　設計ご担当者様無料プレゼント

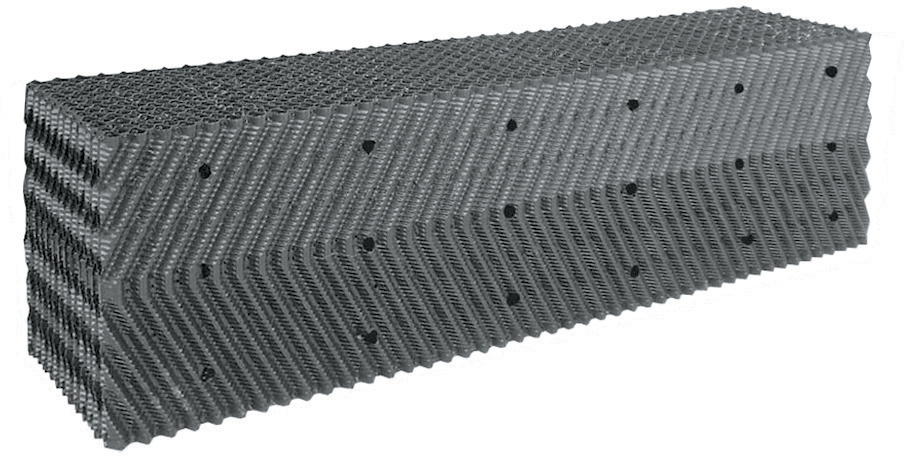

「ハニカムトレンチ」は槽またはトレンチにおいて、構造的安全性を保ちながら、95％の高空隙率を有し、ブロックを並べるだけで施設の構築が可能です。
【特長】
■施工性
特殊工具や施工の専門知識不要。
軽量ブロックを並べるだけの簡易施工。
普通作業員による施工が可能です。
■トレンチへの対応
有孔管も単粒度砕石も不要。
軽量なので狭小地への設置も十分可能です。
■経済性
ハニカム構造のため高強度で、土被り条件によりT-14以下までの荷重に対応可能です。

雨水貯留浸透製品『ハニカムトレンチ』

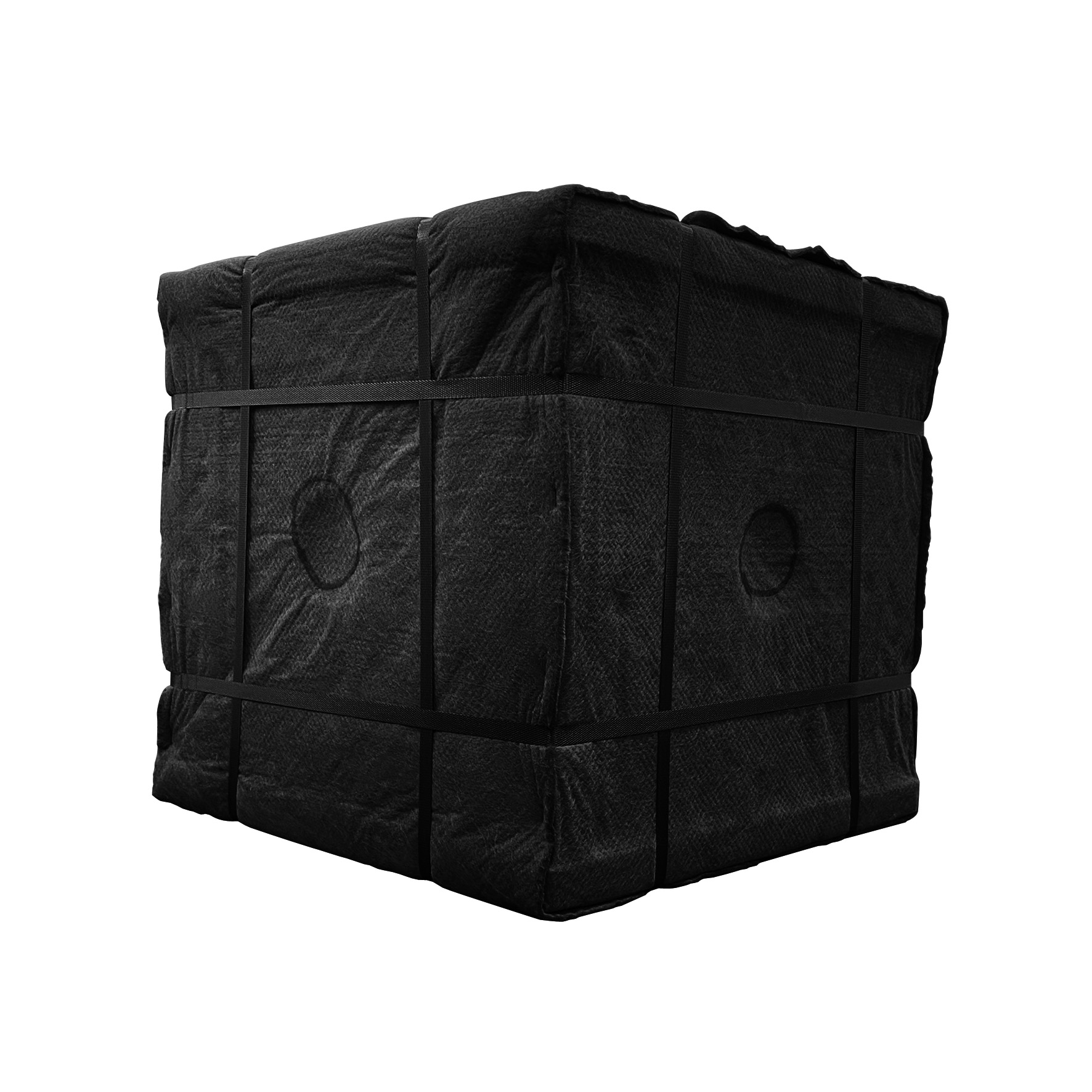

『ドライキューブH』は、ゲリラ豪雨などの対策に使用される雨水
貯留浸透施設「ジオプールAE-1工法」に用いられる部材「AE-1」を使用し、
簡易的に設置ができるように開発された雨水排水システムです。

雨の後の水溜りができにくくなり水捌け問題が解消。
ゴルフ場のバンカーをはじめ、ビニルハウス倉庫の入口や駐車場入口の
ぬかるみ対策など、水捌けの悪い場所で役立ちます。

【特長】
■軽々かんたん施工
■優れた排水能力
■耐久性
■高い強度
■応用性

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

再生プラスチック製雨水排水システム『ドライキューブH』

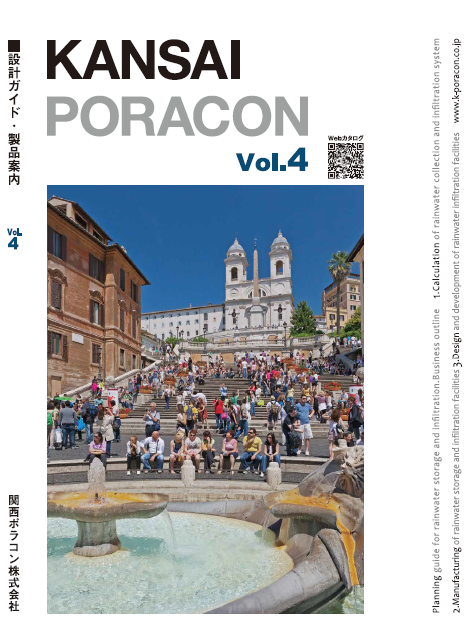

当カタログは、関西ポラコン株式会社が取り扱う浸透ポラコン製品について
掲載した設計ガイド・製品案内です。

ポラコンの特長と用途をはじめ、浸透構造による浸透能力の比較や維持管理、
浸透施設の設計手順などをご紹介しております。

【掲載製品】
■浸透ポラコンマンホール
■浸透ポラコン桝
■ポラコン関連商品
■浸透ポラコン側溝
■ポラコン側溝蓋　など

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
※こちらのPDFはダイジェスト版です。全編必要な方、詳細についてはお問い合わせください。

【設計ガイド・製品案内】浸透ポラコン製品（ダイジェスト版）

九州ポラコン株式会社より、「浸透製品　可変式門型側溝」のご案内です。

浸透製品　可変式門型側溝

(公社)雨水貯留浸透技術協会の新技術指針に則り、モデルチェンジした新規格「ニュートレンチくん-II」を発売いたしました（製品寸法は変更ありません）。
従来型と比べて以下のような改良が加えられております。
　　◆公益社団法人雨水貯留浸透技術協会新技術指針に対応
　　◆連結ピースを改良しより組立が簡単に
　　◆移送管リブを無くし槽内点検カメラによる槽内部の確認が可能に

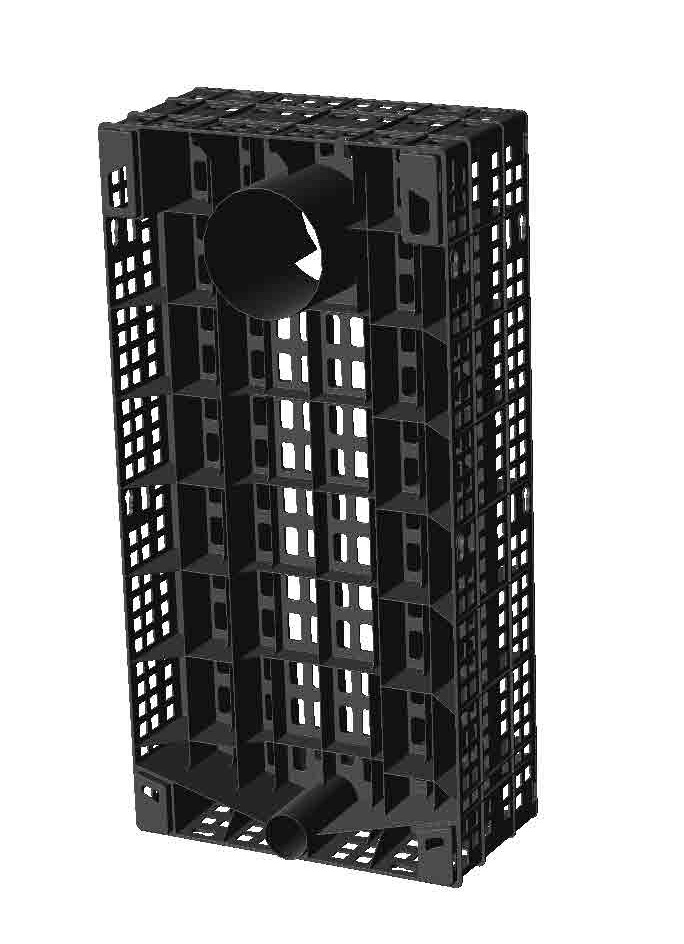

プラスチック製雨水貯留浸透施設・浸透トレンチ「ニュートレンチくん‐II」は、
抜群の空隙率で工事面積を大幅削減します。
配管作業が不要、組み立てはピースをワンタッチで止めるだけで非常に簡単、工期も短縮。T-25に対応し駐車場下設置可。
ニュートレンチくん‐II独自の本体内部メンテナンス機能つきで維持管理も非常に楽な製品です。
これらの特長から、従来品の砕石トレンチに対して０～４０％のコストダウンも可能です（行政により異なりますので、詳しくはお問い合わせください）。

※ニュートレンチくん‐IIは、国土交通省の新技術情報提供システム『NETIS』の旧登録製品です（旧登録番号 KT-130092-A）。

雨水貯留浸透施設・浸透トレンチ「ニュートレンチくん-II」
