「親子フィラー」は、それぞれに偏心孔を持った大小2つの鋼製部品で構成されます。
これを鉄骨造の柱脚部位に使用することにより、アンカーボルトの「台直し」や「ベースプレート孔の拡大」といった補正対応は必要なくなり、重要な建築部品であるアンカーボルトおよびベースプレートを痛めることなく、鉄骨柱を施工精度上不具合なく納めることができます。
対応するアンカーボルトサイズはM12～M80です。

【４つのタイプ】
■平成12年建設省告示第1456号に規定される露出柱脚と同等の性能を持つ親子フィラーLタイプ（OF-L）
■大口径M52～M80に対応する親子フィラーSタイプ（OF-S）
■階段専用の親子フィラーKタイプ（OF-K）
■アンカーボルトにせん断力を伝えることができる親子フィラーQタイプ（OF-Q）の4つのタイプがあります。

※詳しくはPDFをダウンロードして頂くか、お問い合わせください

耐震補強アンカー ズレ対策　『親子フィラー』

親子フィラーQタイプは、親子フィラーの中では、唯一、1次・2次設計においてアンカーボルトにせん断力を伝達することができるタイプです。
そのために、鋼製の親・子フィラーの他に、OF-Qグラウトと称する専用のグラウト材を使用します。
また、伝達できるせん断力は、使用されるアンカーボルトの許容せん断耐力の70％であるため、これを超える場合は、アンカーボルトのサイズをアップするか本数を増やすかして対応します。
適用できるアンカーボルトはM12～M80で、490N/mm2以下の引張強度を持つ鋼種が使用できます。
親子フィラーＱ特有の条件がありますので、設計に関しては「Ｑタイプ設計・施工標準図」及び「設計マニュアル」を、また、施工に関しては各種「施工マニュアル」ご参照ください。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

耐震補強アンカー ズレ対策　『親子フィラーQタイプ（OF-Q）』

『S042』は、どんな衝撃にも、建物の構造部材が損傷する前の小さな
揺れから大きなブレーキを掛け、制振するのが特長の木造住宅用制振装置です。

制振をより高性能にした「バイリニア特性」。
制御装置がエネルギーを吸収する「減衰力」の増大に伴って、躯体を
傷めることのないように考えられた特性です。

【特長】
■建物の構造部材が損傷する前の小さな揺れから大きなブレーキを掛け、制振
■配置の自由度が高く、窓やドアの上などに配置可能
■制振をより高性能にした「バイリニア特性」 ※特許取得
■トータルクオリティ
■小さな揺れから瞬時に効く

※詳しくは外部リンクページをご覧いただくか、お気軽にお問い合わせ下さい。

木造住宅用制振装置『S042』

■外壁補強の為、住みながらの施工可能
■解体作業がほとんどなく、安価で施工可能
■工法が簡易の為、工期が短い
■意匠性に優れている。（仕上材は自由。サイディング・モルタル・タイルなど）
■自治体が推進する補助金適用対象工法

耐震改修工法・装置　「ｅ-パワーウォール」

株式会社環境資材は、快適環境を作り上げる為の機器、資材、薬剤等の
販売を行っています。

『L型メタル CZ』は、木造住宅の補強に使用する金具です。
寸法は、250×250×50mm、t=6　になります。

【仕様】
■寸法：250×250×50mm、t=6
■梱包：8セット/ケース
■重量：19.2kg/ケース

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

木造住宅補強金具『L型メタル CZ』

『MER-SYSTEM』は、低コストかつ手間なく、高品質・高性能な制振工法を実現できる、木造住宅用制振装置です。
地震、交通振動、風などによる建物の変形エネルギーにいち早く反応し、
吸収することで、応答加速度の低減に効果を発揮します。
これにより、建物の変形を抑え、損傷を最小限に食い止めます。

また、長期のメンテナンスフリー構造を実現。
いつ起こるか分からない地震や、繰り返し襲ってくる余震にも、その性能を維持し続けます。
日常の「安心」と地震時の「安全」のためにお役立て下さい。

【特徴】
○1棟ごとに限界耐力計算を実施
○取り付けは1本5分
○20年保証
○リフォームにも最適

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

木造住宅用制振装置【MER-SYSTEM】

『安震ブロック』は、RMユニットを組積して増設耐震壁とする
耐震補強工法です。

従来のRC増設壁工法では、型枠工事やコンクリート工事において
大型の仮設材を使用します。

一方でRM耐震補強工法では、モルタルポンプでの施工が可能であることなど
仮設の簡素化が可能となり、ブロックが組積できるだけの狭隘な場所での
省スペース施工が可能。建物を使用しながら工事を行うことができます。

【特長】
■騒音振動の低減
■省スペース
■工期短縮
■CO2軽減

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

RM耐震補強工法『安震ブロック』

ミューダムは、刀と鞘のような二重構造の鋼管がスライドする筋かい型ダンパーです。地震が発生すると、スライド部分でアルミと鋼材の「金属流動」が起こり、地震エネルギーは熱エネルギーに変換され揺れが低減します。

・揺れ幅を最大80%低減
・国土交通大臣認定取得済み
・全て金属で構成されているため夏冬の気温差でも安定した制震性能
・断熱材との併設が可能な薄型設計
・60年以上の耐久性

住宅用制震ダンパー｜ミューダム

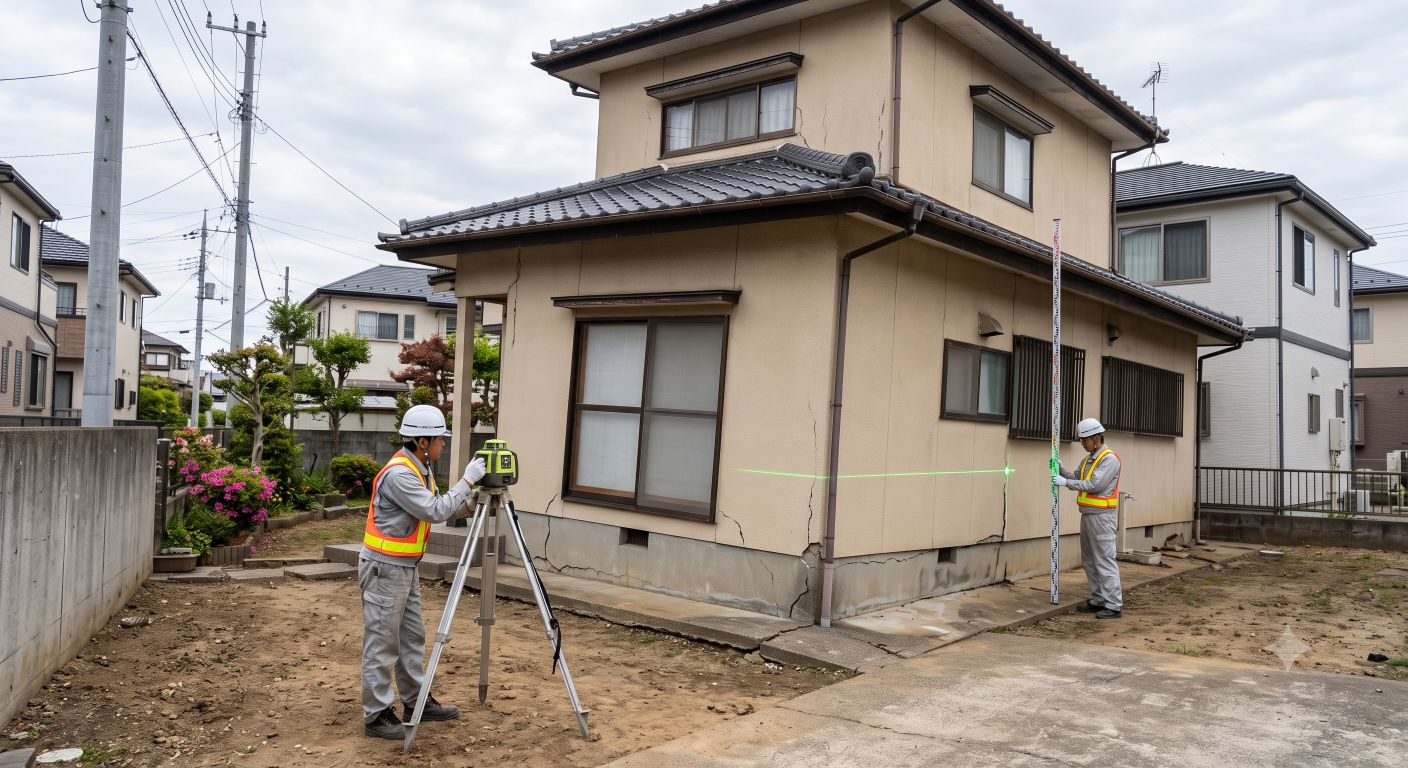

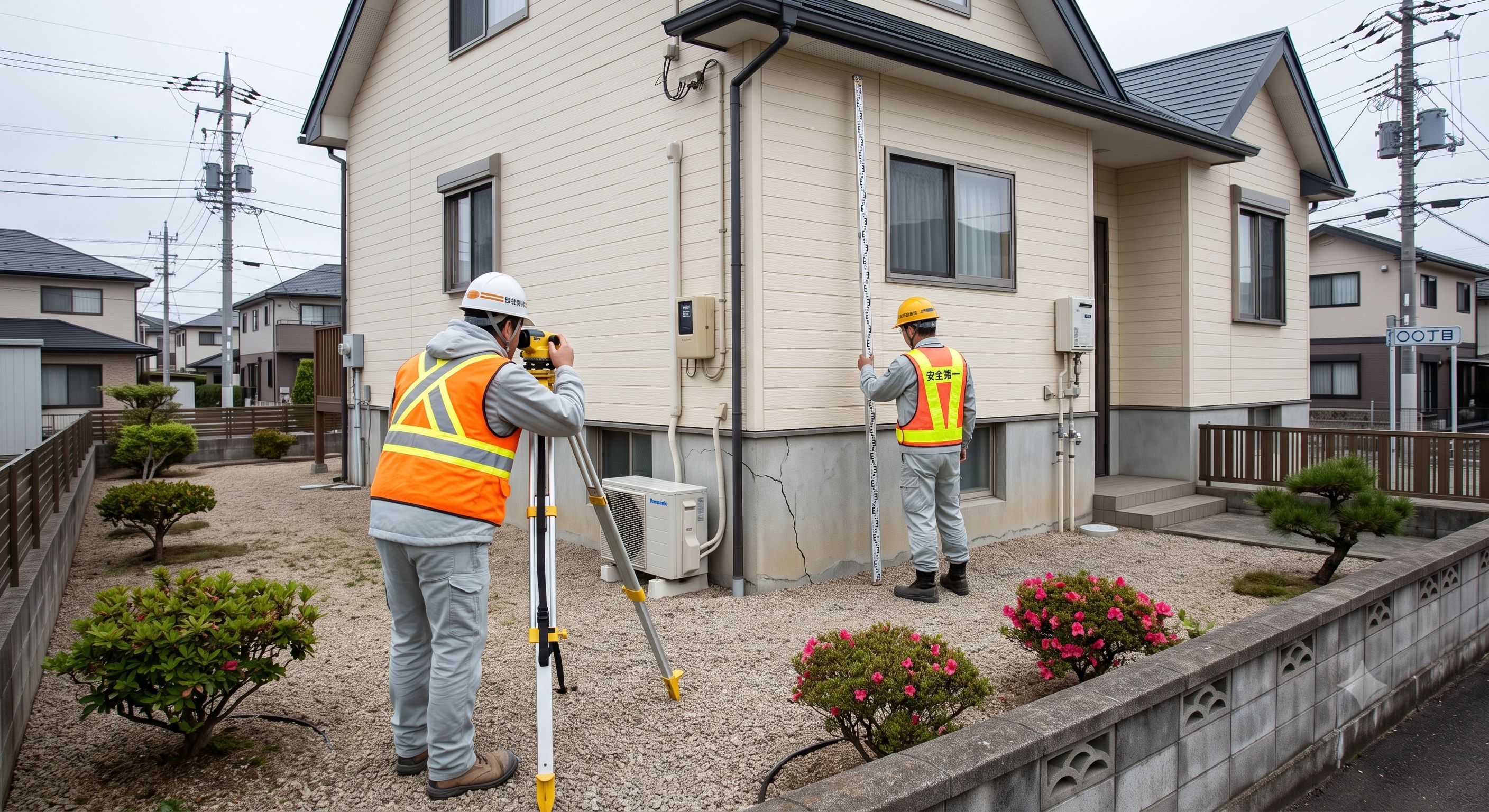

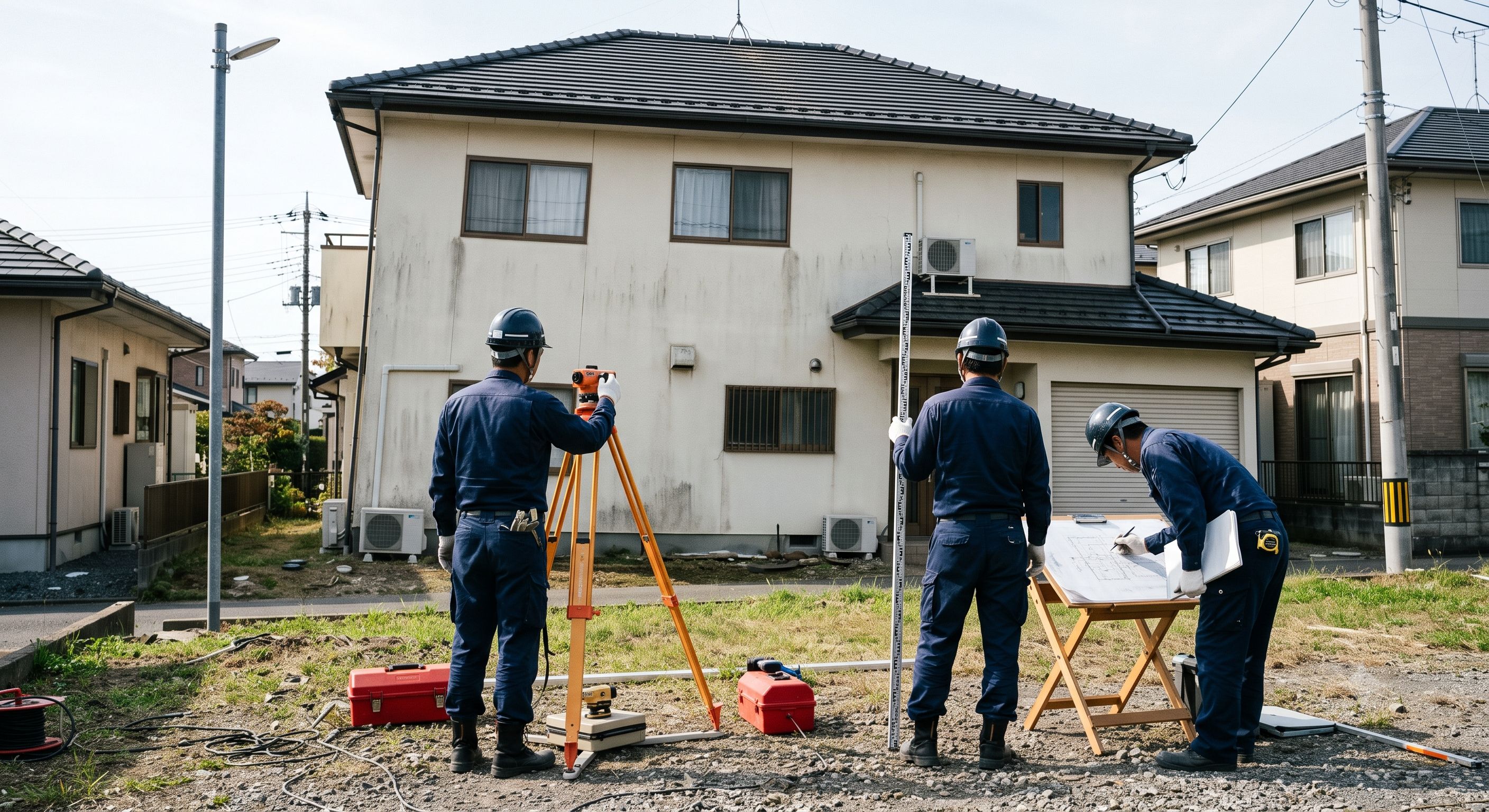

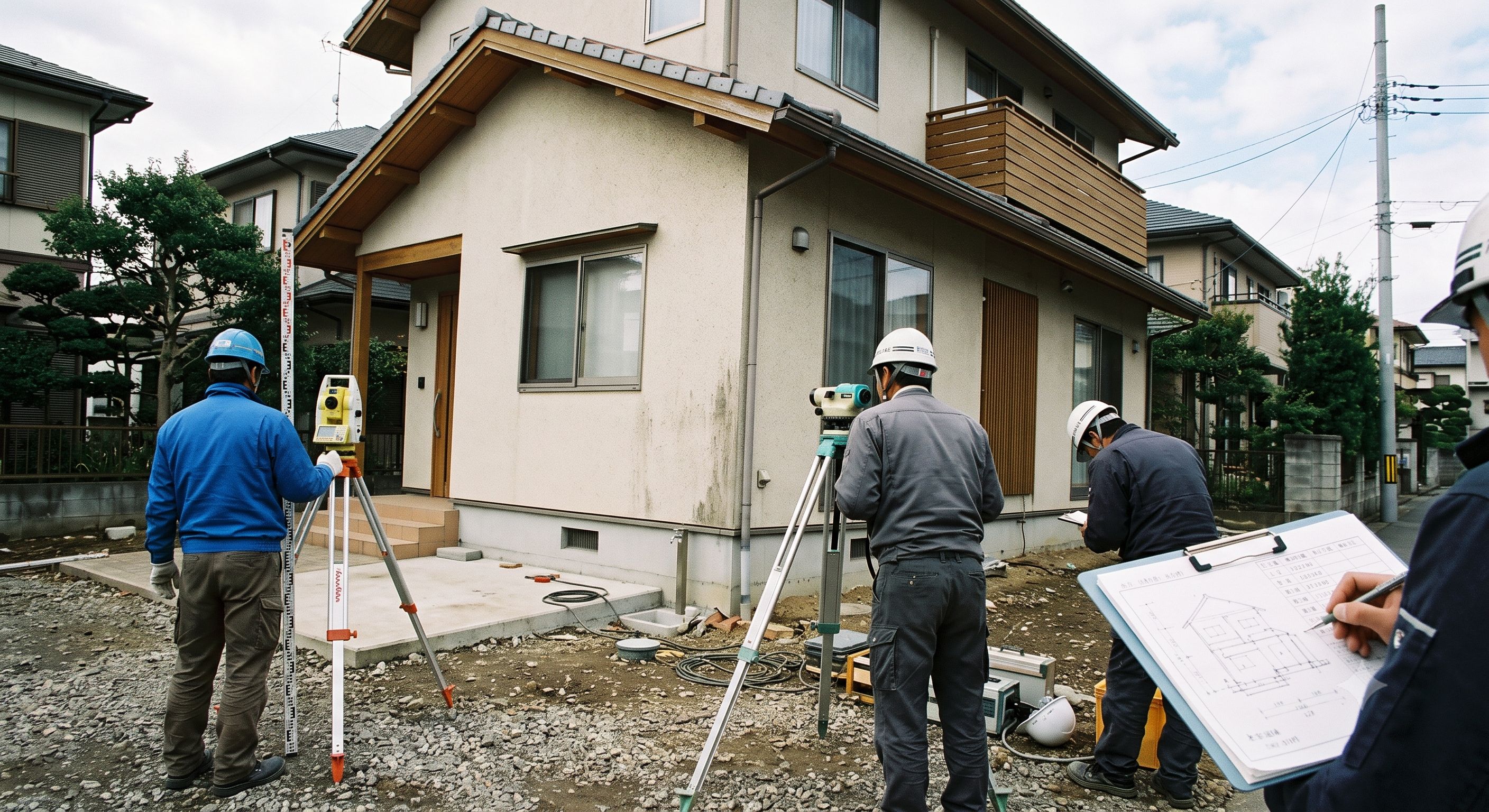

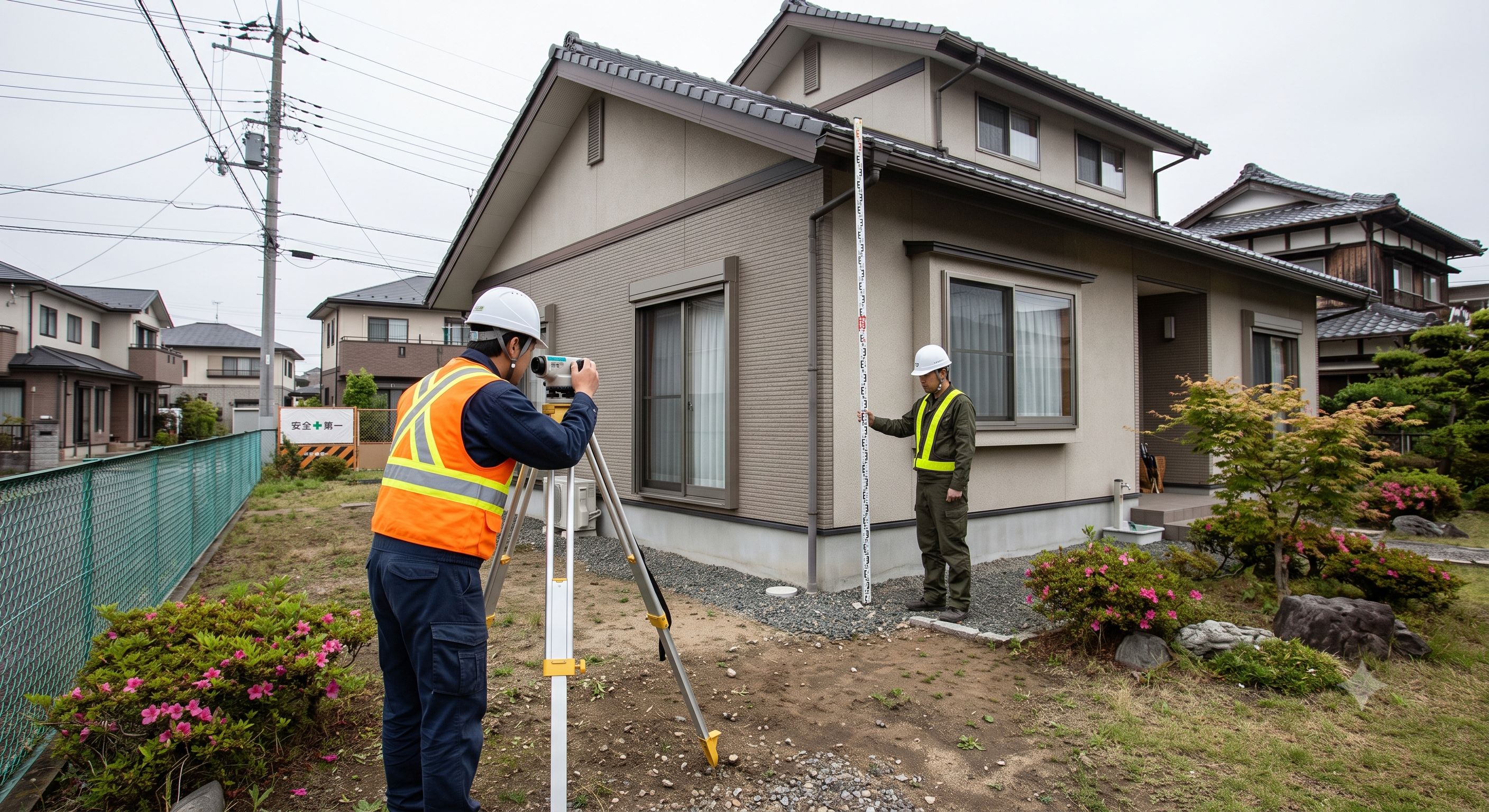

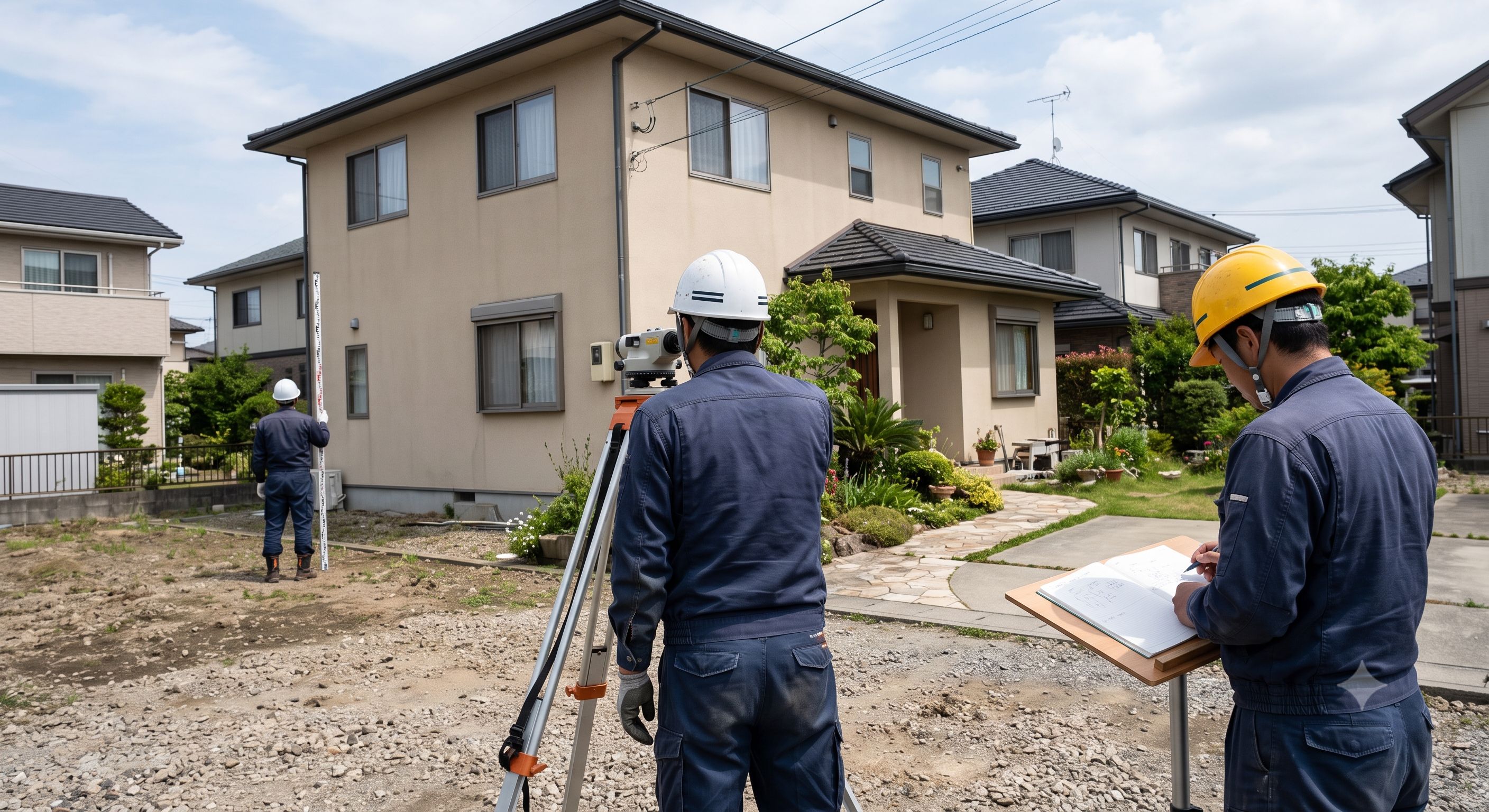

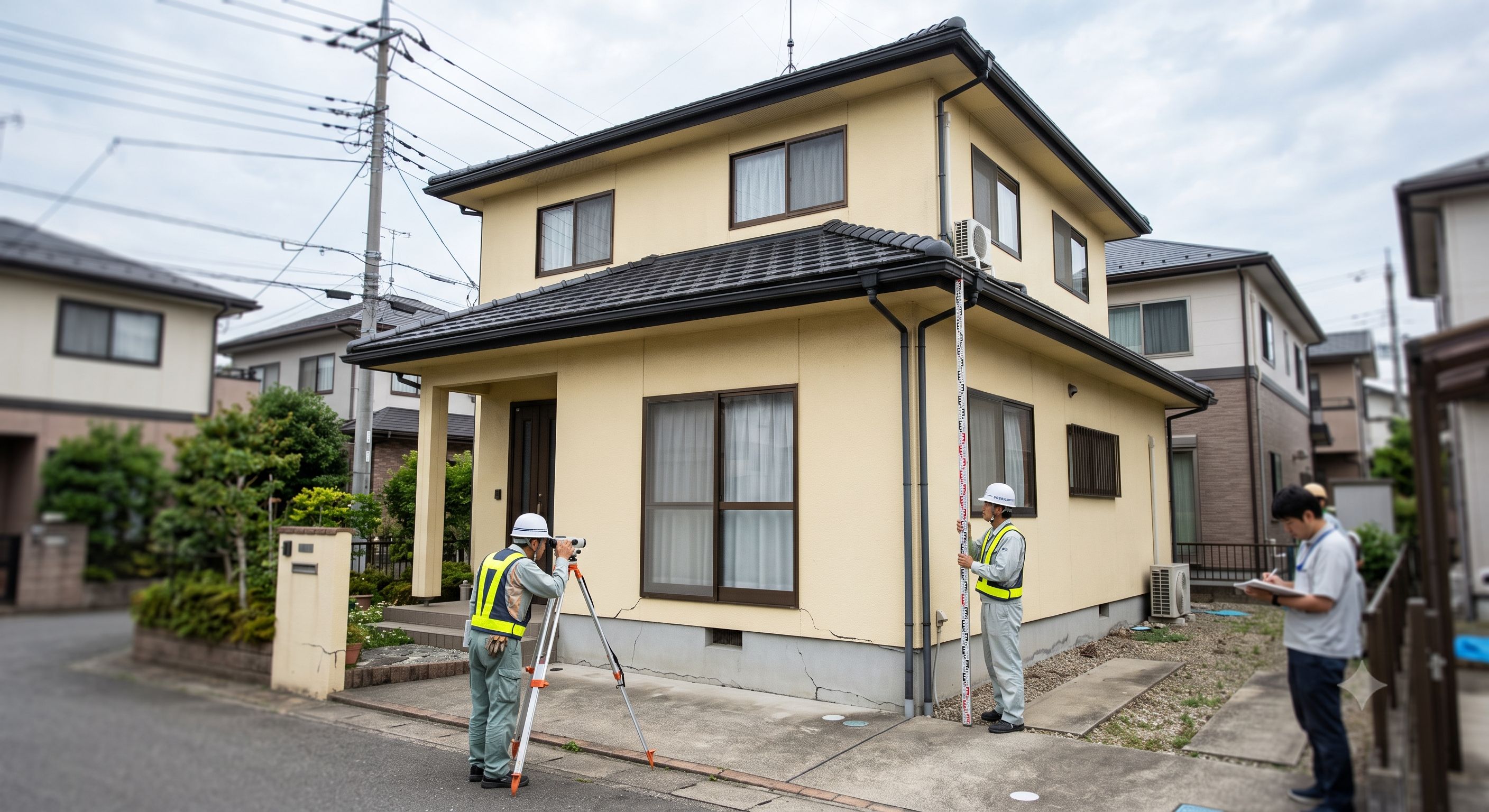

株式会社恩田組より「沈下修正工事　基礎補強工事　免耐震工事」のご案内です。

沈下修正工事　基礎補強工事　免耐震工事

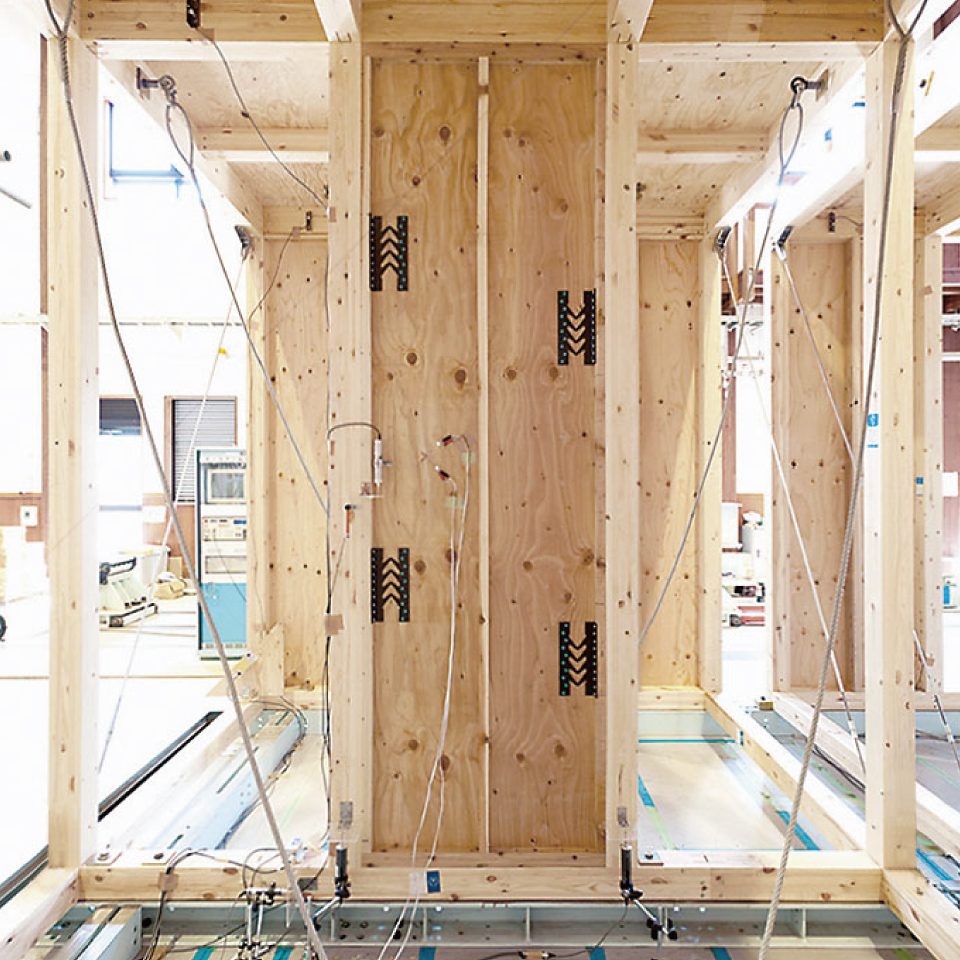

◎制震機能を低コストで
木造建築に制震機能を低コストで付加することが可能です。一般的な大きさの2階建住宅であれば、1階に4〜6ヶ所程度配置すれば効果が発揮されます。コネクタの塑性変形によって阪神大震災クラスの地震エネルギーに対しても効果を発揮する性能を持ち、新築はもちろん、リフォームにも対応しています。

◎壁倍率認定により自由度が高いプランニング
2種類のタイプで国土交通大臣認定を取得しています。
・真壁床勝ち仕様：壁倍率4.2倍（FRM-0587）
・大壁仕様　　　：壁倍率3.9倍（FRM-0588）
耐震等級を上げる場合は耐力壁を増やす必要がありますが、フェイス・ダンパーは耐力壁として構造計算に算入することができるので、必要以上に耐力壁を増やす必要がありません。耐力壁として扱うことができない制震システムに比べてプランニングの自由度が高くなります。

◎実験により検証された性能
フェイス・ダンパーを追加することで、最大約74％の揺れを低減できる事が実大振動実験により実証されました。

※詳しくは、お気軽にお問い合わせ下さい。

Face.Damper

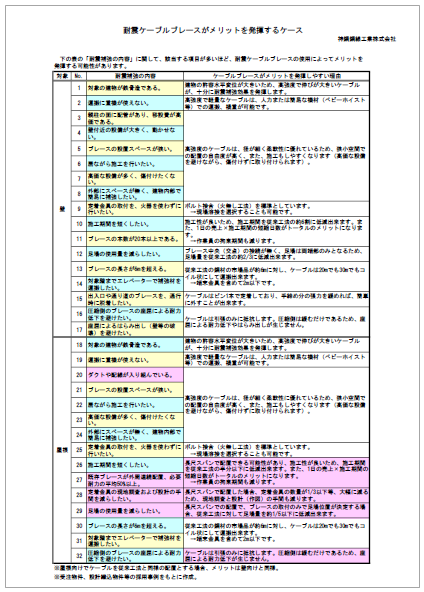

当資料では、耐震ケーブルブレースがメリットを発揮するケースについて
ご紹介しています。

受注物件、設計織込物件等の採用事例をもとに作成。屋根向けでケーブルを
従来工法と同様の配置とする場合、メリットは壁向けと同様です。

「耐震補強の内容」に関して、該当する項目が多いほど、耐震ケーブル
ブレースの使用によってメリットを発揮する可能性があります。

詳しくは下記のPDFダウンロードよりご覧いただけます。
ぜひ、ご一読ください。

【掲載内容】
■対象：壁、屋根
■耐震補強の内容
■ケーブルブレースがメリットを発揮しやすい理由

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【資料】耐震ケーブルブレースがメリットを発揮するケース

　地震対策を真剣にお考えのあなたのために、今お住まいの家でもローコストで確実に耐震補強ができる画期的なシステム、それがDSGです。
■外付け工法で、住みながらの施工が可能。
■施工が簡単で、工期も1〜3日と短期間。
■施工費が安価。
（一棟30坪程度で60〜70万円・施工費別）

耐震補強　「DSG」

『ボウシン』は構造材に負担をかけずに粘り強く揺れに抵抗し、減衰し、形状を復元するという、とても欲張りなコンセプトで開発されました。
すでに市場に出回っている製品は、固めるか減衰するかいずれかの金物で、残念なことに「復元」するという機能はありません。
しかし、地震による被害の第一は揺れによるものです。
揺れは家具などを転倒させ、室内を破壊し建物を倒壊させます。
『ボウシン』は、地震の揺れに抵抗、減衰をし、巨大地震で歪んだ建物を「復元」して、地震からあなたの大切な家族、財産を守ります。

【特徴】
○揺れを吸収・粘り強く抵抗・形状を復元する画期的な制震工法
○制振の新発想：円の復元力でバネがネバる
○板バネの原理を応用した制震工法：もどる力でまもる
○構造耐力試験の結果、壁倍率（最高値5.00）4.90倍を実現
○特許 第4195462号

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

制震工法『ボウシン』

繰り返し地震が発生すると「耐震」は徐々に劣化し、新築当初の耐震性能を保つことは困難です。

木造建物制振装置「DYNACONTI（ダイナコンティ）」は、オイルのねばりを活用した油圧式制振装置です。
地震が発生した時、水平に取り付けられたダンパー部が建物の揺れと逆方向に動くことで建物の揺れにブレーキをかけ、ダメージを軽減します。
木造建物の新築はもちろん、リフォームでも設置可能です。

「耐震」＋「制振」で、繰り返し起きる地震から長期的に建物を守り続けます。

【特長】
■地震による揺れ、動きをゆっくりにさせ損傷を軽減
■小さな揺れから大地震まで効果を発揮
■木造建物に対応・安心の10年保証
■小型・ローコスト
■耐久性が高く、メンテナンスフリー
■安心の国産品（ヤマハモーターハイドロリック社製）

※詳しくはお問い合わせ、もしくはカタログをダウンロードしてください。

【10年保証付き】木造建物制振装置 「DYNACONTI」

当社では、『ブーメラン工法』にて木造軸組再生耐震補強工事の
ご提案をしております。

『ブーメラン工法』は、ホールダウン金物・筋かい金物・接合部補強・
基礎補強を組み合わせた当社独自の高い耐震技術です。

柱脚ホールダウン金物に準拠し、新耐震以前から平成12年6月以前の
木造建物の補強ができます。

【特長】
■ホールダウン金物
　・既存基礎に20～40KN同等の後付けホールダウン金物を実現
　・施工性・強度に優れた新しいホールダウン
　・最大引抜き42.2KN以上に耐える金物

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

耐震工法『ブーメラン工法』

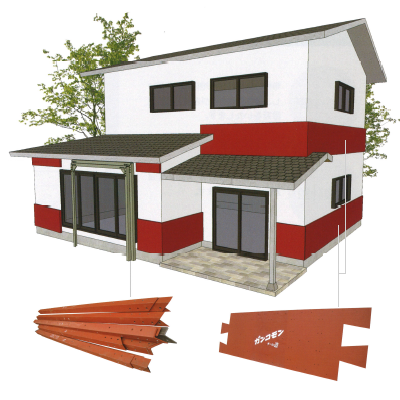

ガンコモンは、外から外壁をはがさず、外周を連続して一体補強をする耐震補強工法です。
在来工法などでは、一部の耐力壁（地震に抵抗する壁）を限界まで強化し、窓等の開口部には何の補強もできません。
「ガンコモン」はそういった弱い部分にも確実に強度を持たせ、補強に一番効果のある建物の外周部を一体補強することができます。
完全外部後付工法なので、工事の際に部屋の片付けや外出時の不安などの心配もありません。

【特徴】
○既存住宅を一体補強
○木造在来軸組工法の欠点をカバー
○暮らし方(建物機能)を変えずに補強
○(財)日本建築防災協会　住宅等防災技術評価取得
○木造建築物の耐震補強工法 特許取得

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

耐震補強工法　ガンコモン

『E-ブレース』は、RC造またはSRC造で建てられた建物の骨組み内に、枠付きの鉄骨ブレースと袋状繊維型枠とを一体化させ設置する簡易な耐震改修工法です。あと施工アンカーが不要なため、工事の騒音や振動を大幅に低減し、営業時間内の工事や夜間の工事も可能となります。また、従来の型枠脱型も不要なので工期の短縮と同時にコストダウンも図ることができます。

【特長】
■工事の騒音・振動を大幅に低減
■工期短縮
■工費を節減
■繰返し発生する大地震にも強い

※詳細は資料請求して頂くかダウンロードからPDFデータをご覧下さい

耐震補強工法『E-ブレース』【短工期で経済的なアンカーレス工法】

【リノベーションに注目のリフォーム・フレーム。耐震補強やビルトインガレージ、狭小スペースの有効活用に】

＜特長＞
・現場施工が簡単
・水平耐力5.19ｋｎ
・壁倍率換算 2.65倍/フレーム
・高強度

※詳細はカタログダウンロード下さい

木造門型フレーム　リフォームフレーム

繰り返し地震が発生すると「耐震」は徐々に劣化し、新築当初の耐震性能を保つことは困難です。

木造建物制振装置「DYNACONTI（ダイナコンティ）」は、オイルのねばりを活用した油圧式制振装置です。
地震が発生した時、水平に取り付けられたダンパー部が建物の揺れと逆方向に動くことで建物の揺れにブレーキをかけ、ダメージを軽減します。
木造建物の新築はもちろん、リフォームでも設置可能です。

「耐震」は建物を守り、「制震」は耐震機能を守ることで、長期的に建物を守り続けます。

【特長】
■地震による揺れ、動きをゆっくりにさせ損傷を軽減
■小さな揺れから大地震まで効果を発揮
■木造建物に対応・安心の10年保証
■小型・ローコスト
■耐久性が高く、メンテナンスフリー
■安心の国産品（ヤマハモーターハイドロリック社製）

※詳しくはお問い合わせ、もしくはカタログをダウンロードしてください。

【リフォームも可能】木造建物制振装置 DYNACONTI

近年、RC造の中高層さらに超高層建物への適用が広がり、使用する構造材料、すなわち、コンクリート及び鉄筋の高強度化が進んでいます。この展開に、普通強度から高強度の構造材料まで幅広い適用範囲の開孔補強金物が求められています。
今回開発しました「ダイヤレンNS」は、その期待に応えた高強度開孔補強金物で、適用範囲はFc=21N/mm2～70N/mm2、SD295A～1275級高度鉄筋までとしています。この開孔補強金物の設計では、補強金物の強度だけに依存するのではなく、補強量すなわち補強剛性も考慮し、普通強度のコンクリートから高強度コンクリートまで補強効果を確実にするようにしています。
なお、「ダイヤレンNS」はSRC造梁開孔部のせん断補強用金物としても利用できます。

補強金物　ダイヤレンNS 高強度開孔補強金物

・木造住宅の既存の床・天井を壊さずに、建物の内部壁を
　取り付けて補強することができる耐震補強キットです。

［モイスかべつよしならではの特徴！］
・直接じゅらくやクロスでの仕上げ可能
・梁下開口が400以内まで対応可能
・「長押非切断キット」を使用すれば、長押を切らずに施工可能

・優れた防火性能があり、燃えても有毒ガスも発生しません
・また、吸湿・放湿・招集効果を発揮

天井・床を壊さずに耐震補強　モイスかべつよし

・地震などの強い衝撃により落下しても割れないので耐震化工事に最適です。
・地震、津波などの災害時、鏡の破損、飛散の心配がありません。
・飛来物が当たっても割れることがなく安全です。
・4タイプの金具から選べます。
・耐用年数が長い為（半永久）、ライフサイクルコストに優れています。（ライフサイクルコストとは建物にかかる生涯コストの事です）
・鏡本体は100％リサイクル可能なため、環境にやさしくできています。
・歪み対策として、裏打ちしているのも特徴です。
・耐寒性があるので、寒冷地でもご使用になれます。
・キメの細かい専用タオルを付属していますので、お手入れも簡単です。

耐震化工事に！割れない鏡「ステンレス製鏡KAGAN」

●日本建築防災協会 住宅等防災技術評価取得 DPA-住技-62
●床・天井をそのままに、壁の耐震補強が可能。（天井の懐が310ｍｍ以下の場合）
●市販の構造用合板を使用。（JAS規格 12mm厚の2級１類又は特類）
●施工しやすく特殊技術や専用工具不要。
●付帯工事の削減により、工期の短縮・工事費用の削減。
●耐力は、筋交い+構造用合板耐力壁仕様程度を実現。

耐震補強　グランデータ・ドラゴン・ウォール工法 (GDウォール）

三次元耐震補強コボットとは…これまでの住宅の補強は、厚い鉄製金物による特定方向での「強さ」ばかりがクローズアップされてきました。

【特徴】
○コボットの丸みを帯びた形状は、縦揺れ、横揺れ、ねじれなどのちからを分散させて吸収。力に対抗する、理想的な形です。
○さまざまな実験を繰り返し、考え抜かれた最適の板厚（t=2.0mm）に設定。コボットは木造住宅をしっかり補強します。
○コボットのお尻の中心部に設定したブレース取付穴は、円転自在に接続可能。だから偏心がありません。
○コボット本体の取付は専用ステンコーチスクリューでラクラク。施工時間も短縮できます。

●その他の機能や詳細については、カタログをダウンロードしてください。

耐震補強金物　コボット

『MER-SYSTEM』は、低コストかつ手間なく、高品質・高性能な制振工法を実現できる、木造住宅用制振装置です。
地震、交通振動、風などによる建物の変形エネルギーにいち早く反応し、
吸収することで、応答加速度の低減に効果を発揮します。
これにより、建物の変形を抑え、損傷を最小限に食い止めます。

また、長期のメンテナンスフリー構造を実現。
いつ起こるか分からない地震や、繰り返し襲ってくる余震にも、その性能を維持し続けます。
日常の「安心」と地震時の「安全」のためにお役立て下さい。

【特徴】
○1棟ごとに限界耐力計算を実施
○取り付けは1本5分
○20年保証
○リフォームにも最適

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

木造住宅用制振装置MER-SYSTEM『Cross Type』

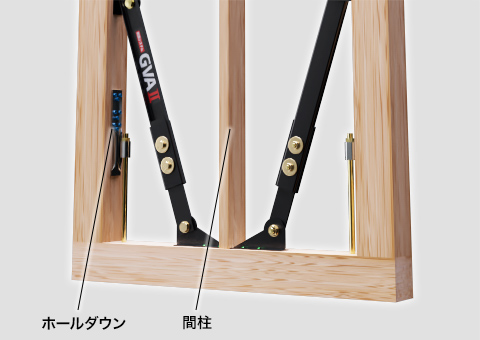

『GVA II』は、独自開発・フェノール樹脂で繰り返しの揺れを吸収する
ベーシック制震システムです。

繰り返しの大地震を受けても、住み続けられるすまいが実現。
地震エネルギーを分散して受け止め、すまいの変形を抑えます。

摩擦ダンパーと一体化した新設計のアームは、仕口(柱と土台/梁の接続部)や
間柱と干渉しないシンプル構造。干渉を考慮する必要がないため、
ホールダウンを設置する場合、内側/外側どちらにでも設置できます。

【特長】
■フェノール樹脂で繰り返しの揺れを吸収
■すまいの変形を抑える「ダイヤモンド構造」
■設計・施工しやすいシンプル構造
■最小限の設置でしっかり制震

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

ベーシック制震システム『GVA II』

『HL工法』は、従来工法では補強が困難だった建築物の耐震性能を
向上させる革新的な補強法です。

高性能シアキーをアンカーの代わりとして用いており、大きな曲げ剛性と
せん断耐力に加えて十分なコンクリート支圧面積を有するため、間接接合部に
作用するせん断力を確実に補強フレームに伝達することが可能。

また、厚肉鋼管キーを用いた場合、あと施工アンカーと比較して1/10～15の
設置本数となるため振動・騒音の発生を低減します。

【特長】
■大きな曲げ剛性/せん断耐力を有するシアキー
■低騒音・低振動
■工期短縮・コストダウン

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

耐震補強システム『HL工法』

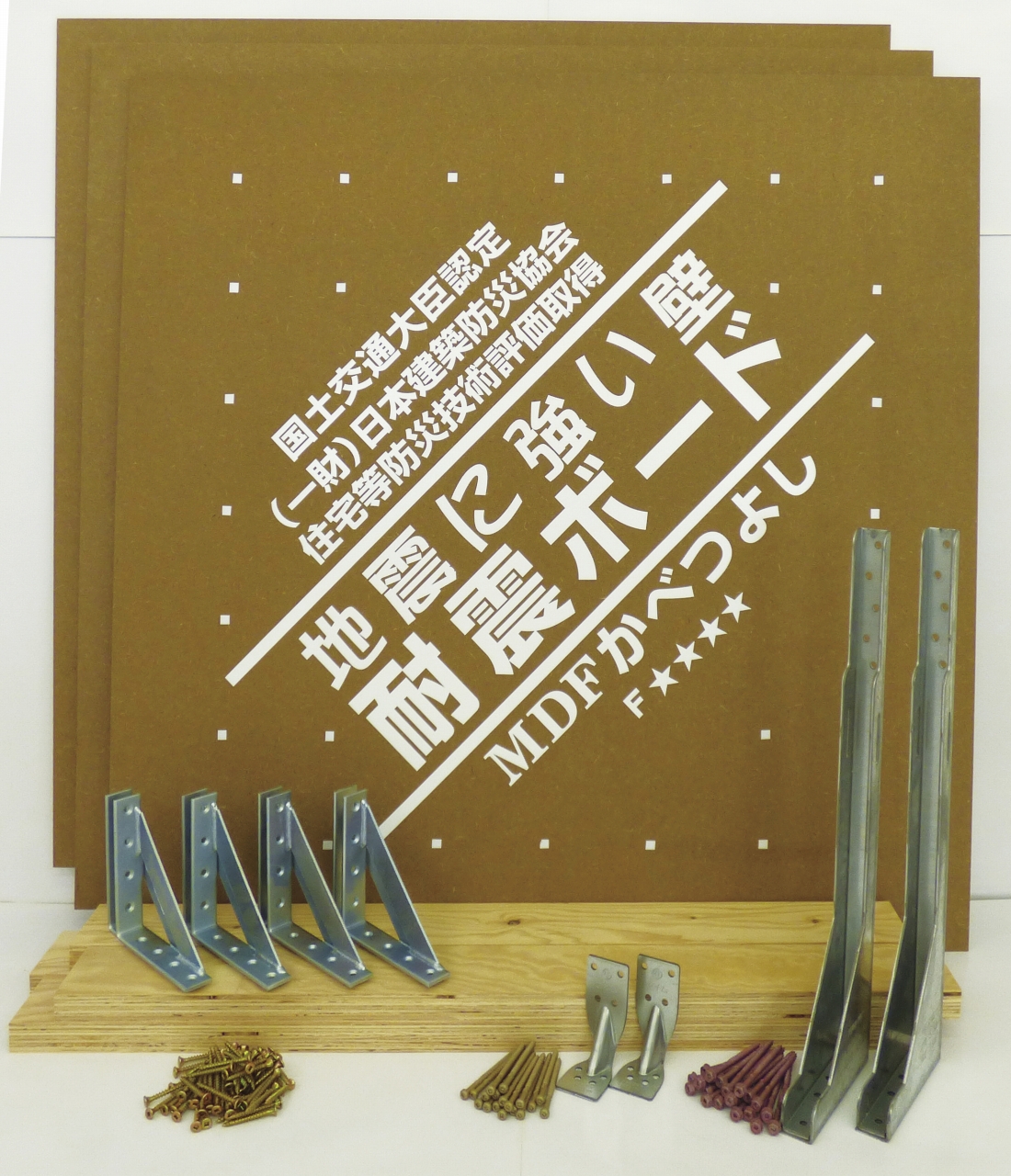

・木造住宅の既存の床・天井を壊さずに、建物の内部壁を
　取り付けて補強することができる耐震補強キットです。

・補強に必要な面材からビスを全てセットにしています。
　個別にビスを発注する必要がなく1Pごとに1セットご注文ください。

・耐震ボードはさまざまな施工状況に対応するために
　各種仕様（大壁・真壁・後施工柱）を備えています。

・（一財）日本建築防災協会評価の技術評価を取得
　（評価番号 DPA-住技-13-2）

・外壁補強のような大掛かりな付帯工事が不要のため、
　外壁補強に比べて1/2～1/3の低コストを実現しました。

天井・床を壊さずに耐震補強　『かべつよし』シリーズ

当社で取り扱っている「躯体　制震」について、ご紹介いたします。

お客さまの防災意識がますます高まる中、地震対策は重要な
ポイントの一つです。強靭鋼棒が建物の揺れを吸収する制震ダンパーが、
地震発生時の揺れを軽減。

ご用命の際は、お気軽にお問い合わせください。

【制震ダンパー　特長】
■両面の曲面サポートにより強靭鋼棒に応力集中が生じない
■理想的なエネルギーの分散吸収を達成

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

躯体　制震

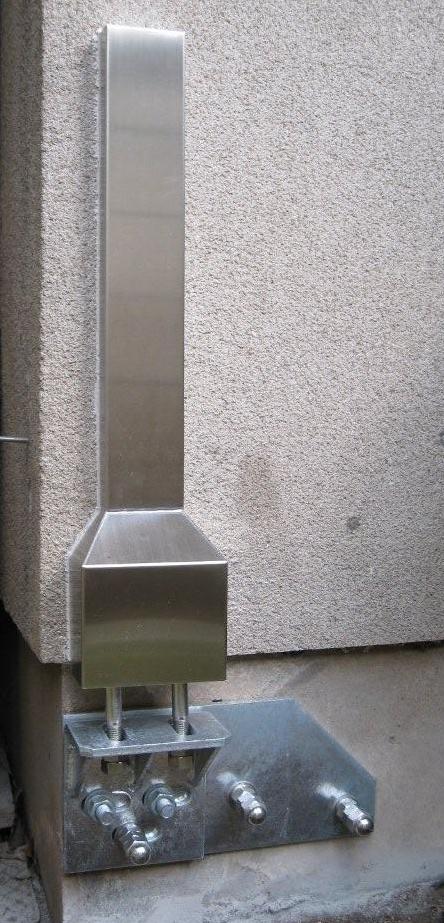

【いのちまもる】は、既存の住宅に外側から設置する後付けホールダウン金物です。土台と柱を緊結することで、巨大地震時の主な倒壊原因のひとつである「ホゾ抜け」を防止し家屋の倒壊を防ぎます。

◇最大7.36トンの引き抜き力に耐えます！
鉄筋コンクリート(コンクリート圧縮強度13Ｎ/ｍｍ2)の基礎に取り付けた場合、最大7.36トンの柱の引抜力に耐えることが実験により実証されています。
※基礎の強度、鉄筋の有無によって強度が低下する場合があります

◇低価格で施工できます
壁を切らずに施工が可能な為、壁を切る場合と比較すると費用は1/4から1/5位で済みます。

◇外壁に合わせたカバーをご用意しています
アッパーカバーとロアーカバーがあり、カラーはヘアライン・アイボリー・ブラウン・ベージュの合計4種類からお選びいただけます。全てステンレス製で、塗装は焼き付けなので耐久性に優れています。

耐震補強プロテクター いのち まもる

【TRCダンパーの仕組み】
地震対策は、主に「耐震」「免震」「制震」の3種類があります。「制震」とは建物の中に制震装置を設置し、地震エネルギーを吸収して揺れを低減する対策です。「耐震」よりも強く、「免震」よりも手軽に地震対策が可能になる、それが「制震」です。

○新築時、壁倍率1.3を取得！　耐力壁として壁量へのカウントが可能！（認定番号：FRM-0372）
※認定取得製品：TRC-30A

○リフォーム時、耐震評点へのカウント・補助金の取得*も可能！（認定番号：DPA住技-28-2）
*地方自治体によって、補助金の取得条件は異なります。詳しくは各地方自治体にお問い合わせください。
※認定取得製品：TRC-30A

○住宅金融支援機構の定める「省令準耐火構造」として承認！
火災保険の割引*にも繋がります。(認定番号：548-1、558-2)
*TRCダンパー以外の部材の仕様にも決まりがあるため、TRCダンパーのみで火災保険が適用される訳ではありません。
※認定取得製品：TRC-30A、TRC-2×4

*開発・製造：住友理工株式会社（旧社名：東海ゴム工業株式会社）

木造住宅用制震システム「TRCダンパー」

従来の住宅基礎補強工法では、施工の都合や作業スペース確保のため、
長い養生期間を要したり、住みながらの施工が困難な場合がありました。

『FRPグリッド基礎補強工法』は、狭いスペース・住みながらの施工を両方実現させます。

"既存基礎の化粧モルタルを斫る"→"FRP製の格子を既存コンクリートに
アンカーピンで固定"→"専用のモルタルを最低で15mm塗る"という工法のため、
狭小地でも施工可能な上、室外機・配管・雨樋等を移設させたり、床材等を
剥がす必要もありません。

また、最短で3日という今までにない早さで施工を完了させることも可能です。

【設計・施工上の必要資格】
■設計者
・一級/二級/木造建築士
・「木造住宅の耐震診断と補強方法」(日本建築防災協会等主催)講習会受講者
・当社社主催の技術講習会受講者
■施工者・施工管理者
・当社主催の技術講習会受講者

※当社主催の技術講習会は、担当者が直接訪問して行う形式となります。

【住宅基礎耐震リフォーム】FRPグリッド基礎補強工法

ASOFR工法は、補強フレームと既存建物との接合に鉄骨水平ブレースを
用いたオール鉄骨の外付けフレームによる耐震補強工法です。

外付け補強フレームによる耐震補強は、架構部材を全て鉄骨とする
オール鉄骨アウトフレームで構成し、補強構面の軽量化と耐震補強工事の
効率化を実現。

補強架構が全て鉄骨となるためユニット化施工が可能となり、
補強架構も軽量コンパクトで新たな杭基礎が不要です。

【特長】
■杭工事・土工事・基礎躯体工事の削減
■架構の主体となる工種の削減
■補強フレームのユニット化による施工の高効率化
■既存手摺の先行撤去工事及び新設手摺の復旧工事の省略
■耐震補強工事中の周辺環境への大幅な影響低減

※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせ下さい。

耐震補強工事の効率化を実現！耐震補強工法『ASOFR』

『コボット』とは、「縦揺れ」「横揺れ」「ねじれ」などの力を分散して吸収することができる
画期的な三次元耐震補強金物です。

これまでの住宅の補強は、厚い鉄製金物による特定方向での「強さ」ばかりがクローズアップされてきましたが、
実際地震などの力の加わり方は立体的なため、特定方向での「強さ」では不十分でした。
その課題を解決したのが、力に対向する理想的な形を持った『三次元耐震補強金物/ コボット』です。

【特徴】
■縦揺れ、横揺れ、ねじれなどのちからを分散させて吸収。力に対抗する、理想的な形です。
■様々な実験を繰り返し、考え抜かれた最適の板厚（t=2.0mm）に設定。コボットは木造住宅をしっかり補強します。
■コボットのお尻の中心部に設定したブレース取付穴は、円転自在に接続可能。だから偏心がありません。
■コボット本体の取付は専用ステンコーチスクリューでラクラク。施工時間も短縮できます。
■コボットむき出しの状態でも住宅のデザイン性は損ないません。

※その他の機能や詳細については、問い合わせ・カタログをダウンロードしてください。

耐震補強システム金物 / コボット

『柱交換用パイプコーナー』は、柱と横架材の接合に使用します。

ほぞ加工なしで、柱と横架材を接合でき、既存木造住宅の耐震補強に好適。
無垢材にも使用できます。

一財・建材試験センター及びハウスプラス確認検査（株）による
性能試験済みの製品です。

【特長】
■既存木造住宅の耐震補強に好適
■ほぞ加工をしないで柱と横架材を接合できるため施工しやすい
■柱、横架材ともに無垢材にも使用が可能
■一財・建材試験センター及びハウスプラス確認検査（株）による
性能試験済み

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

柱交換用パイプコーナー

『JSPAC工法』は、退去が不要で居ながら施工でき、外観を損ねず
建物の強度・粘り強さが高まる次世代型耐震補強工法です。

営業を続けながらの耐震施工、使い勝手を変えない耐震補強など、
幅広い業種、様々な状態、状況に応じた提案が可能。

居ながら施工により移転や代替施設の費用が不要になり、工期短縮と
既存建物解体・新築と比較して大幅なCO2削減につながります。
ご要望の際はお気軽にお問い合わせください。

【メリット】
■居ながら施工
■高い汎用性
■建物意匠への影響ほぼなし
■最小限の工事で最大限の耐震
■低コスト&CO2削減

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

次世代型耐震補強工法『JSPAC工法』

『Kダンパー』は、耐震と制震を兼ね備えており、2つの機能の
相乗効果で、地震から住まいを守る国土交通大臣認定の耐力壁です。

当製品は、地震の運動エネルギーを摩擦によって熱エネルギーに変えて
吸収し、建物の揺れにブレーキをかけて、変形・損傷を防止。限られた
設置数で、好適な効果と自在な間取りを実現します。

また、独自開発のフェノール樹脂摩擦材は寒冷・暑熱下でも変わらず
性能を発揮するため、気候・地域を問わず採用いただけます。

【特長】
■揺れを最大76％軽減
■長く継続する強い揺れ、繰り返し発生する余震から建物を守る
■大地震後の補修費用を大幅に軽減
■地震の揺れを効率よく吸収するK型構造
■鉄道車両のブレーキの制動技術を木造住宅に応用

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

耐震×制震の地震対策ダンパー『Kダンパー』※木造住宅にも対応可能

『オルガメタルブレース(壁用)』は、壁内にたすき掛けで施工することにより
壁倍率2.0倍を確保できる鋼製ブレースです。

新築・リフォームの耐震補強に好適。

端部金物も専用ビスのみでの取り付けになるため、既存の柱や横架材への加工は
最小限に抑えられます。

【特長】
■壁内にたすき掛けで施工することにより壁倍率2.0倍を確保できる
■端部金物も専用ビスのみでの取り付け
■既存壁の内側、外側どちらかをはがすだけで取り付けが可能
■ハウスプラス確認検査（株）による評定を受けている
・HP評定（木）-13-005-01

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

オルガメタルブレース(壁用)

株式会社NITTOHでは、昔の法律に基づいて建設された住宅の耐震補強の促進を
するため、技術･経験を駆使し、『木造住宅耐震補強』を承っています。

構造用合板による補強・部分開口合板補強・足固め工法・金具による床下、
木部軸組の補強・腐朽、蟻害部分の補修等の工法の組み合わせで効率的な
耐震補強を行います。

詳細については、ご相談ください。

【特長】
■解体・撤去・処分・復旧を減らす（工事費の2/3をしめる）
■バランスよく補強
■いろんな技を駆使
■簡易改修のすすめ（必ずしも1.0にこだわる必要はない）

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

木造住宅耐震補強

株式会社環境資材は、快適環境を作り上げる為の機器、資材、薬剤等の
販売を行っています。

『L型メタル AZ』は、木造住宅の補強に使用する金具です。
寸法は350×350×50mm、t=6　になります。

【仕様】
■寸法：350×350×50mm、t=6
■梱包：6セット/ケース
■重量：20.7kg/ケース

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

木造住宅補強金具『L型メタル AZ』

●建物の外壁等を壊すことなく、直接外部から施工出来る耐震補強金物、外付けタイプの筋交い金物。
●材質等はステンレス（ＳＵＳ３０４・３０３）を使用。
　コンクリート造の基礎と梁(桁胴差し)を、太さ１３mmのステンレスシャフトで連結。
●引っ張り力に作用し圧縮力には作用しないため、たすき掛けが標準施工。
●半間用(３尺)と一間用(６尺)があります。
　間口４尺５寸には６尺用をカット。

耐震補強　GDブレース

『Kホルダー1型』は、木造住宅の外側に取り付けることで、
基礎・土台・通し柱をしっかり緊結し、ホゾ抜けを防ぐ補強金物です。
後付けが可能な設計で、旧耐震基準で建てられている既存住宅にも取り付けることができます。金物本体の垂直引張強度は59.5kNで、強い揺れに対しても優れた剛性と粘り強い靭性を併せ持っています。

地震発生時に建物が倒壊する理由の1つとなっている
「ホゾ抜け」を防ぐことによって家屋の倒壊防止に貢献します。

【特長】
■後付ホールダウン金物
■ホゾ抜け防止
■基礎・土台・柱をしっかり緊結
■高耐久性
■金物本体垂直引張強度59.5kN

詳しくはカタログをご覧いただくか、お気軽にお問い合わせください。

木造住宅補強金物『Kホルダー1型』

『Hiダイナミック制震工法』は、建物の一部に可動部分を設けることで、地震による揺れを低減することができる工法です。木造軸組工法・枠組壁工法など様々な木造住宅に適応可能。リーズナブルなご予算で実現可能です。また、特殊な施工道具も必要としないので、施工性にも優れております。

【特長】
■地震時の建物の変形を吸収することで、柱・梁・壁等の負担を軽減
■余震を伴う繰り返しの揺れに効果を発揮
■新築時はもちろん既存住宅のリフォームにおいても設置可能

※詳細は資料請求して頂くかダウンロードからPDFデータをご覧下さい

『Hiダイナミック制震工法』【オイルダンパーを用いた制震工法！】

グレートホルダーシリーズは、従来の金物に比べ高い剛性と十分な靭性を有する商品コンセプ卜から生まれた補強金物です。
柱や梁などの接合部の補強、基礎と土台の緊結といった、さまざまな用途に応じた商品をご用意しております。

【掲載製品】
■グレートホルダー1型→仕口部の補強に使用
■グレートホルダー2型→グレートホルダー1型において取付不可能な狭い箇所に取付が可能！
■グレートホルダー5型→基礎と土台を緊結する後付アンカー

詳しくはカタログをご覧いただくか、お気軽にお問い合わせください。

木造住宅補強金物『グレートホルダー 1型・2型・5型』

順送曲げ加工で造る「耐震補強金物」は、通常、溶接やプレスのみで造られますが、曲げ加工の工程を順送化することで高強度、低価格を実現した建築・建材用部品です。
長年、自動車用業界で培った順送加工部品のノウハウで複雑に曲がった金物の製作も可能です。

【主要採用実績】
■建築・建材用補強資材
■各種自動車部品
など

※「順送曲げ加工」のカタログはダウンロードよりPDFファイルを御覧ください。

順送曲げ加工で造る「耐震補強金物」

『PFR-HT』は、地震と同時に揺れを感知して引き戸の開放を防ぐ
引き戸用耐震金具です。

震度5弱以上で、ロックが作動します。
揺れが収まると同時にロックが自動解除され、引き戸の開閉ができます。

本体は、キャビネット上部に設置するため、収納物の出し入れ等で
邪魔になりません。

【特長】
■地震と同時に揺れを感知して引き戸の開放を防ぐ
■揺れが収まると同時にロックが自動解除
■普段の引き戸開閉には邪魔にならない
■当社オリジナルダンパー機能(HDC)とセットで使用
■震度5弱以上でロックが作動

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

引き戸用耐震金具『PFR-HT』

国の定める耐震レベル「耐震等級１」。これはあくまでも、数百年に一度の地震で倒壊しないことが前提です。
本当に恐いのは、繰り返し起こる地震や余震。一度の地震で倒壊は免れても、繰り返し起こる揺れから守れなければ万全な自身対策とはいえません。

木造建物制振装置「DYNACONTI（ダイナコンティ）」は、オイルのねばりを活用した油圧式制振装置です。
地震が発生した時、水平に取り付けられたダンパー部が建物の揺れと逆方向に動くことで建物の揺れにブレーキをかけます。
家の揺れを抑え、ダメージを軽減させることにより、繰り返しの揺れから住宅を守ります。

木造建物の新築はもちろん、リフォームでも設置可能です。

【特長】
■地震による揺れ、動きをゆっくりにさせ損傷を軽減
■小さな揺れから大地震まで効果を発揮
■木造建物に対応・安心の10年保証
■小型・ローコスト
■耐久性が高く、メンテナンスフリー
■安心の国産品（ヤマハモーターハイドロリック社製）

※詳しくはお問い合わせ、もしくはカタログをダウンロードしてください。

【高耐久】木造建物制振装置「DYNACONTI ダイナコンティ」

●建物の外壁を壊すことなく、直接外部から施工出来る、外付けタ
　イプのホールダウン金物です。
●強度・美観を考慮し、耐候性・耐食性・耐久性に優れたオールス
　テンレス（ＳＵＳ３０４・３０３）を採用。地震力には粘りで対
　応する、在来工法向けに開発
●既設の柱に強固な接合をした場合に発生する弊害（せん断等）を
　抑え、柱脚には特殊加工を施した木部アンカーを１ヶ所のみ打ち
　込んで、引抜きに充分な耐力を確保しています。
　引き抜き耐力（４１.１６ｋＮ）　※建材試験センター
●民間で開発したホールダウン金物で、唯一特許を取得。

GDアンカー

耐震とは、建物を固めて丈夫にすることで揺れださないようにしよう
という方法です。

骨組みの中に筋交いを入れたり、側面から合板を打ちつけて固めていきます。
その他にも、柱と梁の接合部を固定金物で補強します。

そもそもモノとして形を保つために必要な“固さ"を、そのまま
振動対策に用いた方法です。

※コラムの詳細内容は、関連リンクより閲覧いただけます。
　詳しくは、お気軽にお問い合わせください。

【地震対策】耐震・制震・免震の違いは？ 地震対策の種類

当社が取り扱う『オメガメタルブレース』をご紹介します。

壁倍率2.0倍として使用できる「壁用ブレース」は、ピッチに関係なく、
柱間隔0.9m～2mに柔軟に対応ができ、ビスどめなので耐震改修にも好適。

水平構面の床倍率を確保できる「水平用ブレース」は、横架材間隔
0.9～5.5mに対応し、ビスどめで既存の軸組みに後から取付けできるため、
リフォームにも適しています。

【壁用ブレース　特長】
■ピッチに関係なく、柱間隔0.9m～2mに柔軟に対応可能
■連続配置や他の耐力壁との耐力加算が可能
■柱や横架材に対して孔あけ加工は不要
■既存壁の内側・外側どちらかを剥がすだけで取付けが
　可能なため、作業が最小限に抑えられる
■ハウスプラス確認検査（株）評定を受けている

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

オメガメタルブレース（壁用・水平用）
