安全設備の設計とは？課題と対策・製品を解説

電気業界では、作業員の安全確保と設備の安定稼働が最重要課題です。露出した電線や端子は、感電事故のリスクを高め、重大な労働災害につながる可能性があります。また、ホコリや異物の混入は、電気系統の故障を引き起こし、生産性の低下を招くこともあります。当社の保護キャップは、これらのリスクを低減するために開発されました。

【活用シーン】
・電線接続部
・ケーブル端末
・露出したボルトやナット
・制御盤内部

【導入の効果】
・感電事故のリスク低減
・異物混入による故障防止
・作業員の安全確保
・設備の安定稼働
・コスト削減

【電気業界向け】端部の安全対策『保護キャップ』

『NPCシリーズ』は、多面接触コンタクト PSCシリーズを用いたコネクタに絶縁体を取付け、フローティング構造を持たせたコネクタです。
これらの特長を活かし、ユニット電源、蓄電システム等の電源部分のラックイン構造が可能となります。
ラックイン構造により、施工時やメンテナンス時の工数削減、安全性の向上が図れます。

【特徴】
○多面接触コンタクトを採用
→安定した低接触抵抗での接続が可能
○ケーブルとの接続は一般的なJIS規格工具にて圧着することができる
○各種信号用端子と複合して使用することにより省スペース化が図れる

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

バッテリーコネクタ ラックインシステム『NPCシリーズ』

傷や本体へのダメージを軽減。タイピング時にも気にならないシンプルデザイン。店舗、学校、企業の受付、展示会等、人の出入りが多い場所でiPad2の盗難を抑止します。

iPad２用セキュリティケース【SecureBack】

高さ制限等がある場合、ケーブルを直角方向に引き出すことができます。
シール(D)を抑えるツメ(E)が本体(C)と分離しており、
軽い締め付けで抜群のクランプ力を発揮し、
完璧なシール性能によりボックス内部の精密部品を保護します。

外径Φ4～33mm迄のケーブルで防水・引張対策に加え、直角方向に引き出したい場合に最も適した製品となります。

L型(90°エルボ)防水ケーブルグランド（Eタイプ）

『カギ型ワニ口クリップ』は、機器配線用端子台や配電盤用ブレーカーなどに
おいて、電気的試験などに用いられるクリップです。

電線に引っ掛ける構造のため、ネジ頭に接続するよりも確実に接続可能。
また、ひとつのネジに複数の電線が接続されている場合にも安定して
ご使用いただけます。

【特長】
■薄型設計のため、間隔の狭い端子台での使用が可能
■電極の露出を最小限に抑えたため、短絡事故の発生を抑制可能
■カギ型部分を配線に引っかけることにより、確実な接続が可能となり、
　外れやすいクリップのお悩みを解消

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

配電用保守機材『カギ型ワニ口クリップ』

耐雷機器　機器保護用製品です。

【特徴】
○断路器と避雷器を一体化！
○装柱作業が簡素化され安全性・確実性が向上します。
○装柱スペースを取りません。
○トータルコストで経済的です。

●その他の機能や詳細については、お問い合わせください。

耐雷機器　機器保護用雷器　断路形避雷器

「電源用(2線式／3線式)」は、クラスII(JIS C 5381-1)対応の耐雷関連製品です。
近年の設備には、低電圧の半導体を使用した電子機器が多く使われています。
これらの機器は、小さな雷サージでも破損し設備の故障や誤作動につながります。
雷サージのエネルギーを最小限に抑えるために高速応答のSPDが求められています。
モリブデンSPDは、素子にモリブデンを採用することで2.5ナノ秒の高速応答を実現しました。
また、モリブデンは高融点(2,623度)のため、サージ吸収の火花による電極の磨耗が少なく長寿命です。

【特徴】
○相別カセット式
○劣化表示付き
○並列接続
○DINレール取り付け

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

耐雷関連製品 「モリブデンSPD 電源用(2線式／3線式)」

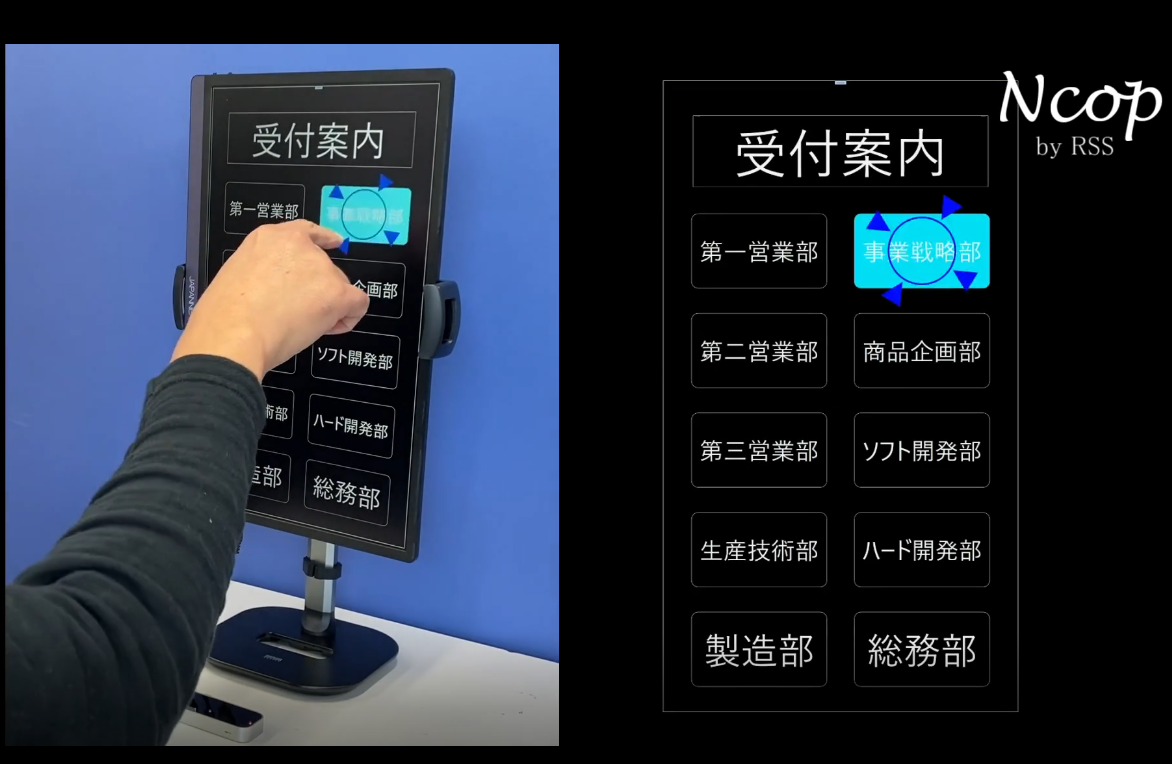

当社では、非接触入力インターフェース『NCOP 3D』をご提供しています。

『NCOP 3D』 は小型の３Dセンサーでセンシングを行いますので、簡単な機材設置だけで使用出来るのが大きな特長です。

コロナ禍の昨今、タッチパネルの代替品として、ぜひご検討ください。

【特長】
■タッチパネル間隔で操作
■指を認識して細かい操作が可能
■さわれない、さわりたくない場所で有用

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

非接触入力インターフェース『NCOP 3D』

当資料では、生体認証について解説しております。

当社の指認証技術は、LEDから発光された近赤外光を指静脈に当て、
体内で散乱した光をCMOSセンサーで効率的に撮像する
独自の反射散乱方式を採用。

また、静脈認証デバイスやソフトウェア開発キットのラインアップも
ご紹介しております。ぜひダウンロードしてご覧ください。

【掲載内容】
■何故、生体認証が必要か
■もっとも優れた生体認証は
■モフィリアの指静脈認証技術
・静脈認証デバイス ラインアップ
・ソフトウェア開発キット ラインアップ

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【生体認証に関する資料】貴社の製品・サービスに先端の生体認証を

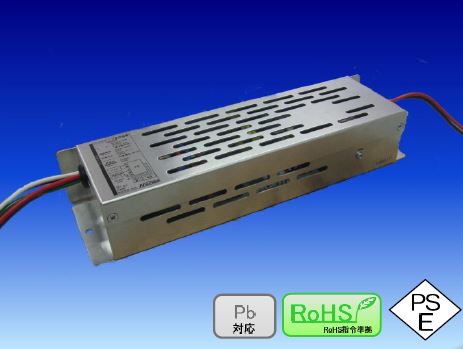

『NBU55W-P』は、停電時にも負荷装置へ安定した電源を供給することが
できるバックアップ電源です。

商用電源とスイッチング電源の間に接続することで、
停電時にスイッチング電源への電源供給をバックアップ。
用途に合わせてカスタム対応も可能です。

【特長】
■鉛バッテリー対応
■耐雷サージ ノーマルモード4kV、コモンモード15kV 対応
■長寿命 90,000h (Ta=40℃)

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

バックアップ電源『NBU55W-P』

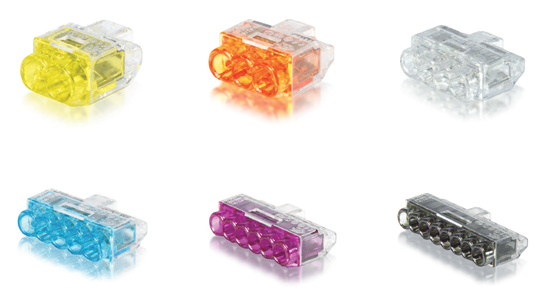

『PC35Xシリーズ』は、差込線数によって色分けし、穴数がひと目でわかる
親切設計の電線差込型VFコネクタです。

コンパクト＆透明ボディにより接続確認の視認性が良好で、電線被覆をむき、
差し込むだけで結線が完了します。

テスターにより通電の確認もできて安心感を大幅にアップ。さらに、UL、PSEの
認証も取得し、RoHSにも適合しています。

【特長】
■難燃性プラスチック「V-0」採用
■2接点接触により、信頼性をアップ
■コンパクト＆透明ボディで接続確認の視認性良好
■テスターにより通電の確認もできて安心感を大幅にアップ
■箱寸法をシリーズで統一

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

電線差込型VFコネクタ『PC35Xシリーズ』

近年の設備には、低電圧の半導体を使用した電子機器が多く使われています。
これらの機器は、小さな雷サージでも破損し設備の故障や誤作動につながります。
雷サージのエネルギーを最小限に抑えるために高速応答のSPDが求められています。
モリブデンSPDは、素子にモリブデンを採用することで2.5ナノ秒の高速応答を実現しました。
また、モリブデンは高融点(2,623度)のため、サージ吸収の火花による電極の磨耗が少なく長寿命です。

【特徴】
○高速性
→2.5ナノ秒以下
○低静電容量
→1pF以下
○長寿命
→熱に強い

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

SurgeProtectiveDevice「モリブデンSPD」

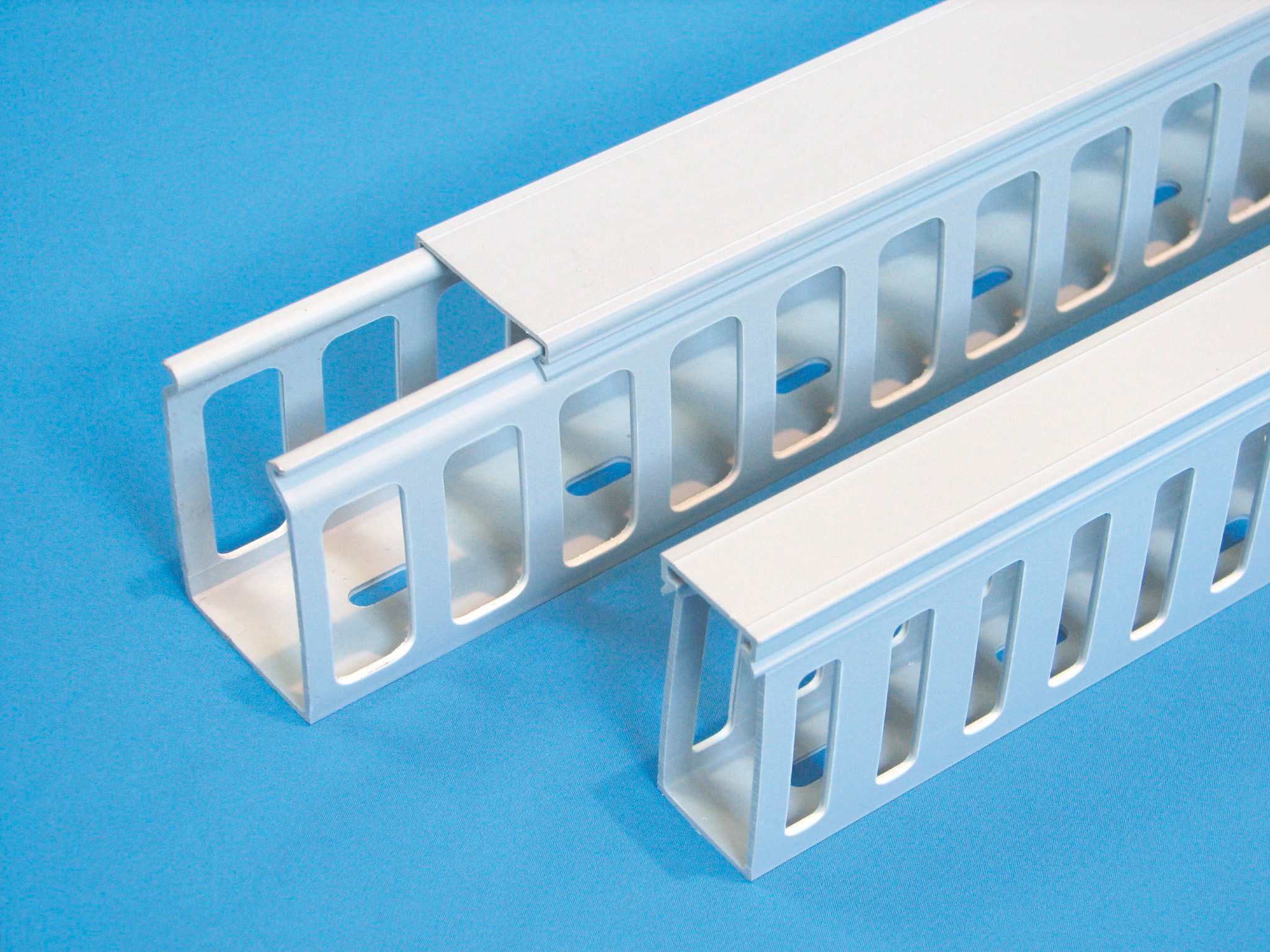

『ZZ』は、配線をきれいに収納することができ、どこからでも電線を
引き出すことが可能な配線ダクトです。

安定化剤に鉛を含有しない鉛フリー製品。
硬質塩化ビニールを使用しており、難燃性・絶縁性に優れています。

側孔寸法サイズの異なる、「Sタイプ」と「Wタイプ」をラインアップしています。

【特長】
■配線をきれいに収納
■電線をどこからでも引き出せる
■難燃性、絶縁性に優れる
■安定化剤に鉛を含有しない鉛フリー製品

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

配線ダクト『ZZ』

『NBU55W-N』は、商用電源とスイッチング電源の間に接続することで、
停電時にスイッチング電源への電源供給をバックアップします。

それにより停電時にも負荷装置へ安定した電源を供給することが可能。
また、高調波電流 IEC61000-3-2 クラスCにも対応するバックアップ電源です。

【特長】
■ニッケル水素／ニッカドのバッテリー対応
■耐雷サージ ノーマルモード4kV、コモンモード15kV 対応
■用途に合わせてカスタム対応も可能
■長寿命 90,000h (Ta=40℃)

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

バックアップ電源『NBU55W-N』

「EXスリットチューブ」は、分散力学を考慮した柔軟性・耐摩耗性に優れる光ケーブル専用保護材です。
スライディング方式の専用治具は、独特な形状によりスムーズに光ケーブルの装着・撤去ができます。これにより、作業時間を短縮させることが可能です。

【特徴】
■柔軟性・耐磨耗性に優れる
■分散力学を考慮した設計を採用
■スライディングの専用治具が独特の形状
→スムーズに光ケーブルの装着・撤去が可能に

●詳しくはお問い合わせ、またはカタログをダウンロードしてください。
※お問い合わせをいただいた方から抽選でサンプルをプレゼント致します。

【電線保護結束用】ＥＸスリットチューブ

110年以上にわたり日本を含めて世界136ヶ国に雷保護システム＆部品を
製造、販売してきた東北物産社『Furse雷保護システム　製品ガイド＆カタログ』のご案内です。

【掲載内容】
■主電源、配電盤、分電盤用サージ プロテクタ
■ネットワーク LAN用サージ プロテクタ
■電話回線、ISDN回線用サージ プロテクタ
■LSA-PLUS モジュール プロテクタ
■監視カメラ（同軸ケーブル又はツイストペアケーブル）用サージ プロテクタ
■TVアンテナ線、CATVライン等同軸線ケーブル用サージ・プロテクタ
■同軸ケーブルRFシステム（Radio frequencies）用低過電圧制御サージ プロテクタ
■ツイストペアデータ＆信号線用サージ プロテクタ
■ツイストペアデータ＆信号線用サージ プロテクタ Eシリーズ
■高密度ツイストペアデータ＆信号線用サージ プロテクタ

※詳細は資料請求して頂くか、ダウンロードからPDFデータをご覧下さい。

雷保護システム「製品ガイド＆カタログ」

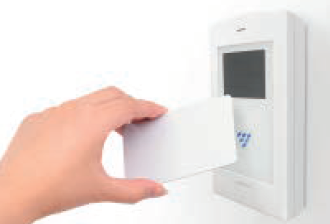

『AIR-R601A』は、タッチパネルで各種設定・登録が簡単にできる
液晶付カードリーダーです。

既存のカードが使用できるので導入・運用コストも抑えられ、
防沫型で屋外などにも設置が可能。

また、主要なフォーマットのFeliCa・MIFAREに対応しているので、
FeliCaチップ搭載の携帯端末も利用でき、カードデータは1～20桁まで
読み取れます。

【特長】
■照合結果をLCD表示、音で確認
■防沫型(IPX4相当)で屋外設置も可能
■-10℃～40℃までの設置環境に対応
■国際基準のCANopenを採用
■厚さ25.5mmで、どこでも違和感なく設置

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

液晶付カードリーダー『AIR-R601A』

『7Z-400-S』は、軟質PVC製の圧着端子養生キャップ（透明）です。

耐電圧は1,000Vで、サイズは35（最大幅）×L160×t1.2。
38sq～80sqのケーブルサイズに使用いただけます。

また当社では、（＋）オレンジ色と（－）青色の電池線養生袋も
取り揃えております。ご用命の際はお気軽にお問い合わせください。

【仕様】
■材質：軟質PVC
■耐電圧：1,000V
■サイズ（mm）：35（最大幅）×L160×t1.2
■適用ケーブルサイズ：38sq～80sq
■販売単位：セット（10個）

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

圧着端子養生キャップ（透明）『7Z-400-S』

配線用及び漏電用遮断器は、
電気回路に過電流が流れた時自動的に動作して、
事故を防ぐ機器です。

New-FMサーキットブレーカ・漏電遮断器

当社では、約1トンの荷重にも耐えられ、高耐圧で狭い所の布設にも好適な、
スリムアーマードケーブルを取り扱っております。

ステンレスコイルにより耐圧性に優れており約1トンという荷重にも
耐えられる構造になっており、強度を保ったままやわらかいので、
今までと同様の施行が可能です。

【特長】
■つよい
■細い
■やわらかい

※詳しくは、お問い合わせください。

スリムアーマードケーブル

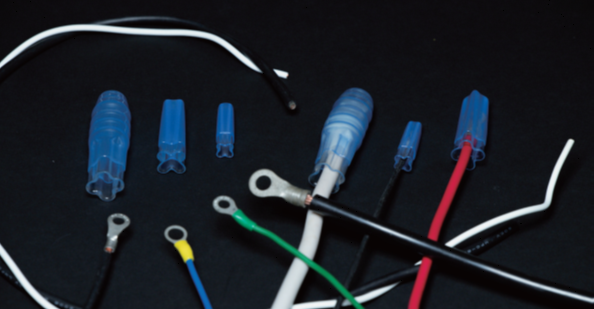

当製品は、着脱が容易であるのに脱落しにくい二重構造のティップ
プロテクターです。

小径ケーブルの裸端子丸形（R形）先端を低圧絶縁保護。柔軟な樹脂と
独自開発形状で高い脱落防止効果があります。

また、より安全にご使用いただくために、開口部透明部分を結束バンドで
締め付けて固定する利用方法もございます。

【特長】
■着脱が容易であるのに脱落しにくい
■小径ケーブルの裸端子丸形（R形）先端を低圧絶縁保護
■柔軟な樹脂と独自開発形状で高い脱落防止効果
■有色透明樹脂のため内部視認性が良く圧着端子の状態確認が容易
■開口部透明部分を結束バンドで締め付けて固定する利用方法もご用意

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ティッププロテクター

当社では、既存の蛍光ランプ全体を、飽和ポリエステル樹脂チューブで
被膜した『紫外線吸収膜付飛散防止形蛍光ランプ』を取り扱っております。

チューブは、ポリエチレンテレフタレート(PET)を主体とした
飽和ポリエステル樹脂を押し出し成形し、特殊加工により製造された
チューブで、加熱することにより収縮する特性を持っています。

【特長】
■色褪せの原因になりやすい短波長(400nm以下)の紫外線放射を
　ほとんどカットし、褪色を少なくする
■虫が寄りつきやすい波長(300nm付近)の紫外線放射をほとんどカットし、
　既存のランプより虫が寄りつきにくい
■ランプが破損してもガラス片が飛び散りにくい

■GL殺菌ランプへの飛散防止フッ素チューブ加工も行っております。

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

紫外線吸収膜付飛散防止形蛍光ランプ

当社では、様々な種類の「ソケット」を取り扱っております。

電線容量2.0mm2×2芯の「スーパーソケット」や「ゴム防水ソケット」
「ベーク防水ソケット」「ポリ塩化ビニル製電飾用ソケット」などを
ご用意しております。

ご要望の際はお気軽にお問い合わせください。

【ラインアップ】
■スーパーソケット
■スーパーソケット用ガード・セード
■ゴム防水ソケット
■ベーク防水ソケット
■ポリ塩化ビニル製電飾用ソケット　など

※小懸垂ソケットと大懸垂ソケットは販売終了しております。
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

ソケット

当カタログは、照明ケーブル・分岐ケーブル・成型コネクター各種の
製作・販売を行っている有限会社岡澤工業所の製品を掲載したカタログです。

防水コネクターのノウハウを生かした照明・電源分岐ケーブル
「T1 TYPE」をはじめ、安全性の向上に対応する「EX TYPE」などを
掲載しております。

【掲載製品】
■T-1　タイプ
■TE‐2/‐3　タイプ
■TEV、R　タイプ
■TE　タイプ
■TE‐354/-554　タイプ　など

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

製品カタログ『電源・照明分岐ケーブル』

E＆C VHP は、内部充填（中空ではない）、ピラミッド形状、カーボン充填の発泡ウレタン吸収体です。電波暗室構築、あるいは不要反射抑制のために暗室内の測定装置やアンテナ支持機構を覆うのに最適です。垂直入射はもちろん広範囲の入射角に対し、各種吸収体の中でも、もっとも高性能の広帯域周波数特性を発揮します。

【仕様】
■周波数範囲　120MHz to 24GHz
■吸収特性　～-50dB

※詳細は資料請求して頂くかダウンロードからPDFデータをご覧下さい。

電波吸収体「E＆CVHP-NRL」【広範囲の入射角に対応！】

サーキットプロテクタは荷電電流引き外し素子に完全電磁式を採用した信頼性の高い小形の遮断器です。

オーバーカレントプロテクタ

布目電機株式会社は、重要な機器を雷サージから守る
『耐雷トランス（変圧器）』を製作しております。

従来タイプよりコンパクト化し、
１次ー2次間の絶縁を強化しています。

カスタマイズによる特殊品や特殊形状の設計製作が可能です。
お気軽にお問い合せください。

☆19インチラック収納型もございます！

【標準モデル：特徴】
■二重シールドによる混触防止を強化
■1次、2次とも直並列切り替えにより100V、200V対応
■サージ移行率／コモンモード：-60dB以下（1/1000）
　　　　　　　　ノーマルモード：-20dB以下（1/10）
■雷インパルス耐電圧　10kV（1.2/50μS）

【１９インチラック収納型：特徴】
■超薄型１９インチラックに対応（JIS・EIA両規格対応品）
■入力側から侵入した雷サージ電圧を
　1/1000（-60db）以下に減衰させます。
■耐電圧 30kV
■100/200 直並列仕様

耐雷トランス（変圧器）

『HF-203/HF-203W』は、モニター取付ベースがスライド方式で
設置が容易に行える液晶モニター用天吊りブラケットです。

VESA企画準拠75×75mm、または100×100mmピッチの許容荷重10kgの
範囲内のモニターが取付可能です。

【特長】
■モニターアーム角度調整可能（垂直～140°）
■モニターマウント角度調整可能（垂直～180°）
■モニター左右旋回可能（各130°）

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

液晶モニター用天吊りブラケット『HF-203/HF-203W』
