製造における非接触の形状測定とは？

製造業における非接触の形状測定とは、製品や部品に物理的な接触をせずに、その三次元的な形状や寸法を計測する技術のことです。これにより、製品へのダメージを防ぎつつ、高精度かつ迅速な品質管理を実現します。特に、デリケートな素材や複雑な形状を持つ製品の検査において、その重要性が増しています。

各社の製品

絞り込み条件：

▼チェックした製品のカタログをダウンロード

一度にダウンロードできるカタログは20件までです。

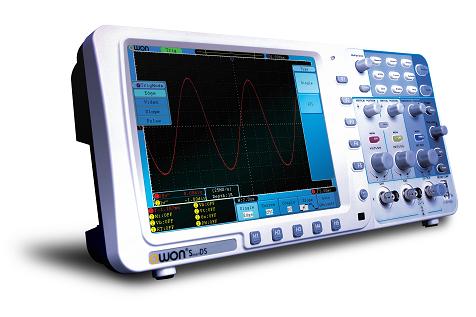

ディープ・メモリー・デジタル・オシロスコープ　SDSシリーズ

ウェーブクレスト株式会社オウオンサポートデスク

スマートデザインのオシロスコープ。幅70mmと大変スリムだが、機能満載。トリガーパスフェイルやマルチプル・インターフェースがついている。バンド幅は60MHz～300MHｚでモデルによって異なる。画面は8.0インチの大型を採用し、解像度も800×600と高い。

製品を詳しく見るダウンロードお問い合わせ

Smart Sensor(R) Bluetoothデジタル測定器

株式会社テクロック

『Smart Sensor(R) Bluetoothデジタル測定器』は、「Bluetoothデジタル測定器」と測定データ簡単取込みアプリ「Smart Measure Lite」を組み合わせることで測定データを簡単に「Smart Measure」へアッププレード可能です。送信機や受信機、ケーブルは一切不要で、Windows PCやタブレット端末で閲覧・編集が行えます。【Smart Measure Lite　機能】 ■Bluetooth機器等から測定データ取り込みが可能 ■Smart Measureへのアップグレード可能 ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

測定器『シクネスゲージ』

東京シクネス株式会社

当社では、自動車、電動機、発電機関のピストンやシリンダー部などのわずか(微細)な間(空間、間隔、隙間、厚さ)を測定する『シクネスゲージ』を取り扱っております。主に精密機関の測定に利用されるため、10分の1mmや、100分の1mm などのマイクロ単位の厚みで製作いたします。【製作例】 ■ステンレス(SUS)：吋サイズのゲージを除き製作可 ■黄銅製(bS)：特殊形状など、ご要望により製作可 ※詳しくはお気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

大径管自動寸法形状測定装置『ULTRAMETRIX』

ULTRASONIC株式会社

『ULTRAMETRIX』は、1420ミリメートルの大口径管の寸法形状の自動測定を目的とした大径管自動寸法形状測定装置です。測定機構部は配管の曲率測定システムのための特殊な剛性構造を有しており、外部と固有振動を回避するあるいは吸収するようにしているため、安定した測定が可能。パイプの3次元モデルを各断面のプロファイル管および形状の中心軸位置のデータに基づいて正確に、構築することができます。【特長】 ■探傷方法：レーザ法 ■配管の曲率測定回路は、管の中心軸方向の曲率と共に、　面の曲率の測定が可能 ■自動調整および較正のための、ソフトウェアモジュールを持っている ■機器の調整と校正は自動的に行われる ■校正結果は、電子プロトコルとして保存され、プリントアウト可能 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

テンシオマスター

アイジーティ・テスティングシステムズ株式会社

稼働している抄紙機のフェルトテンションを測定できます。その他、さまざまな目的で採用されています。

製品を詳しく見るダウンロードお問い合わせ

測定工具

株式会社八代商会

当社では、様々な測定工具を取り扱っております。なかでも、シンプル1回転でスピンドルが2.0mm移動する「QuantuMike」は、ピッチ2.0mmの高精度ねじを安定して製作する加工技術と、新たに構築したねじ評価技術により実現した画期的なリードの長さの製品です。そのほかにも、切削工具や工作機械、OA機器などの取り扱いをはじめ、東南アジアに進出している製造拠点に工具、機器、備品の納入や工場建設、機械の導入を行うことや、機械器具の組立てから工作物を建設する工事、工作物に機械器具を取付ける工事等一環して行っております。ご要望の際はお気軽にお問い合わせください。【取扱製品(抜粋)】 ■切削工具 ■工作機械 ■OA機器 ■空・油圧機器 ■作業工具 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

3Dレーザー測定サービス

株式会社ナベヤ製作所

株式会社ナベヤ製作所では、出張レーザー測定サポートサービスを行っております。移送できない製品でも安心。測定機専用移動車であなたの会社まで出張いたします。次世代のレーザー測定機にて測定をおこないますのであらゆる製品に対応できます。また、高度なレーザー測定技術を持ち、経験豊富な技術者があなたの製品を測定いたします。レーザー測定機を導入しても採算が合わない。技術者が育てられない。そんな悩みにお応え致します。【特長】 ■国内～海外まで出張測定OK ■次世代型三次元測定機による測定 ■高いレーザー測定技術 ■無駄な設備投資は必要なし ■最大10ｍ×30ｍ測定ブース完備 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

検査治具製作

株式会社ゴク・デン

当社の検査治具は、コストを追求すると共に、使いやすさを考慮した設計・製作を行っております。三次元測定機を用いた計測も実施。品質・精度にも自信があります。概略の図面・データ・仕様があれば、御見積りから設計・製作・検査まで全てお任せ下さい。また、検査治具の改造・修理等もお引き受けしております。組立治具・矯正治具等もお気軽にご相談下さい。【特長】 ■安全性・軽量化・機構の操作性 ■お客様事の使い易さを常に追求した設計を最優先 ■お客様の仕様に合わせた忠実な設計を常に心がけている ■精度保証を高めるために設計段階で組立公差を考慮 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

内径、外径、長さ、振れ等の検査を全自動で計測！【全自動計測機】

ダイセイ株式会社

『自動計測機』は、自動車工業を始めとする精密機械工業用部品の内径、外径、長さ、振れ等の検査を全自動で行います。計測時、必要な演算を行った結果を表示すると同時に合格、不合格の選別又は選択嵌合に必要な分類をした後、刻印などを行う全自動の計測機です。半自動特殊計測機のご要望にも応じます。【特長】 ■工場の無人化・省人化に大きく貢献 ■ニーズに合った計測、演算することが可能 ■計測部、表示部がそれぞれ独立したCPUを持つ計測システムを採用 ■安定した計測が可能 ■画面上に異常内容など表示される仕様 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

X線測定！FTIRに組込み可能！引張試験機

株式会社アクロエッジ

X線装置への組み込み、光学顕微鏡への組み込み、画像検出装置への組み込み、さまざまな分析現場において、ご要望のサイズで設計製作することが可能です。 ※詳しくはお問い合わせください。　また、製品に関してはカタログをダウンロードしてください。

製品を詳しく見るダウンロードお問い合わせ

株式会社グローバルダイヤモンド　会社案内

株式会社グローバルダイヤモンド

グローバルダイヤモンドは、蓄積された検査データに基づく、形状測定等新しい指標にもとづく特長ある新製品の開発を行っています。お客様ごとの砥粒品質要求に対する細やかな対応とリーズナブルな価格。社内で検査をおこなうことで当社が品質を担保します。また、在庫保管による迅速な出荷が可能。さらに、品質問題発生時の保管サンプルによる社内検証スピード対応ができます。【営業品目】 ■モノクリスタル合成ダイヤモンド ■単結晶合成ダイヤモンドパウダー（メッシュサイズ） ■単結晶ダイヤモンドパウダー（ミクロン・サブミクロン） ■多結晶合成ダイヤモンドパウダー（ミクロン・サブミクロン） ■クラスターダイヤモンドパウダー（ナノ） ■CBNパウダー（メッシュ、ミクロンサイズ） ■CVD多結晶ダイヤモンド ■工業用天然ダイヤモンド ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

【測定にお困りの方必見】多目的キャリパ(測定器)の受託設計・制作

株式会社南谷製作所

測定機器の相談では、何をどう相談したら良いのかよく分からないという問題を抱えた企業様が多いのではないでしょうか。株式会社南谷製作所では、「汎用測定具では測定が難しい」「測定者による誤差が生まれる」「障害物との干渉で測定できない」「溝底径の測定や特殊な部位の測定をしたい」「測定工数がかかる」などの問題でお困りのお客様に対し、ニーズに合わせた多目的キャリパ（NMPキャリパ）のご提案をさせていただいております。 NMPキャリパは様々な内径、外径に対し安定した正確な寸法測定（比較測定）が可能で、様々な測定、偶数・奇数歯車有効径、大径、小径、溝内外径など専用測定子を提案します。耐久性が高く軽量のため、設備内での測定や生産ラインにおける同一部品の大量検査にも適しています。【特徴】 ■高い測定精度 ■軽量で操作性にも優れる ■累計7,000台以上の販売実績 ■リーズナブルな価格 ■自動車業界の納入実績多数 ■大手顧客の標準品としての採用実績もあります。 ※詳しくはPDF資料をダウンロードいただくか、「イプロスを見た」とお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

高分解能測定システム『RM150HR』

日本プラッサー株式会社

『RM150HR』は、レールの走行面上に平行に配置した3本の測定ピンにより、距離150mmを測定するレール表面粗さの測定システムです。サンプリングレート0.1mmで実施し、測定データをリアルタイムで表示。強力な屋外用タブレットと専用ソフトウェア、および持ち運びに便利なローラー付き専用収納ケースが付属されます。【特長】 ■高精度測定システムがレール表面粗さを　品質インデックス[QI]で自動評価 ■欧州規格 EN13231-2：2020とドイツ鉄道規定集　Ril824.8310：2017に基づく評価 ■強力な屋外用タブレット ■ドイツ国鉄認定製品 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

非接触3次元測定サービス

有限会社創造社

当社では、高精度・高解像度を誇る「HANDYSCAN700」による非接触3次元測定サービスを提供しております。非接触3次元測定器「HANDYSCAN700」は、点群データを取得可能。また、小さいものから大きなものまで精度よく測定が行えます。また、「HANDY PROBE」による接触式3次元測定も実施しております。【測定器の特長】 ■HANDYSCAN700は点群データを取得可能 ■小さいものから大きなものまで精度よく測定 ■VXelements (専用ソフト)により点群処理が可能 ※詳細についてはお問合せください。

製品を詳しく見るダウンロードお問い合わせ

角度センサ・ベーン開度J寸法　自動計測装置『R-SCT360』

株式会社相武システム

『R-SCT360』は、「測定誤差防止」「作業環境の改善」「工数削減」を実現する角度センサ・ベーン開度J寸法自動計測装置です。どの場所を計測しても値が同一で、計測場所を選びません。また、角度センサー取付時のみ炉内に入り、あとは炉外での計測監視なので計測者の負担を大幅に軽減できます。【特長】 ■角度センサーによる計測 ■計測環境の改善 ■安全性を確保 ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

電磁波解析ソフト『KeyFDTD』

株式会社科学技術研究所

電磁波解析ソフト『KeyFDTD』では、 FDTD法を用いて解析結果をリアルタイムに可視化しながら解析を行うことが出来ます。テラヘルツ、ナノ素材、フォトニック結晶、マイクロ波加熱、アンテナ、プラズモン、レンズ、近接場光、導波管など様々な分野の電磁波解析が可能。シンプルな操作で電磁波解析に詳しくない方でも使いこなすことができ、同時に充実した機能で解析を専門に行っている方にも満足していただけます。【特長】 ■国産ソフト(日本語完全対応) ■リーズナブルな価格 ■解析中のリアルタイム結果表示 ■ユーザーサポート ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

画像選別装置

富士セイラ株式会社

当社では、『画像選別装置』を取扱っております。シャフト、板金・プレス部品、樹脂成形品などの部品に対して検査員による寸法計測選別は生産品が悪く、量産品では現実的には不可能です。機械加工部品をターゲットとした装置で、寸法計測選別を可能にします。こんな製品を自動選別したい！確認項目をもっと増やしたい！など、ご相談ください。お客様のご要望によりカスタマイズ致します。【特長】 ■機械加工部品をターゲットとした装置 ■シャフト、板金・プレス部品、樹脂成形品などの部品に対して　寸法計測選別を可能にする ■ご要望によりカスタマイズ可能 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

レーザースクリーン『TS0793型』

東海プラネット株式会社

『TS0793型』は、防衛省規格で定められる「火砲試験方法の体系」のなかの「弾丸速度測定方法 NDS Y 1208」に準拠した、ルミラインスクリーンです。光源にレーザーモジュールを採用し、スクリーンサイズの飛躍的な拡大を実現。また、X-Yスクリーンを三的以上設置することにより、弾道を検出・識別する「三次元スクリーン計則装置」への展開も可能になります。【特長】 ■光源にレーザーモジュールを採用 ■スクリーンサイズを飛躍的に拡大 ■LDとpin-PDを5mmピッチで一対抗に結ぶ方式 ■「三次元スクリーン計則装置」への展開も可能 ※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

三次元レーザー測定　出張測定サービス

菱輝金型工業株式会社

菱輝金型工業では、三次元レーザー測定機で、高度な精度保証が必要な研究機関や航空宇宙機器、原子力機器などの出張測定を行っています。測定対象物にレーザーを照射し、レーザーの波長と角度より被測定物の精度を計測します。測定器専用車で測定スタッフが来るため、測定検査のために測定対象物を輸送させる必要がなく、便利です。【特長】 ■航空宇宙機器、自動車生産ラインなど精度が求められる現場で ■3D形状製品は幅広いデータフォーマットに対応可能 ■国内のみならず、海外でも出張測定可能 ■測定検査のために測定対象物を輸送させる必要がない ■±0.05の測定精度 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

化合物の研磨にピッタリで薬品/熱に強いサンケイアランジル(AZ)

平成サンケイ株式会社

高度な精度を要するラッピング材として開発された微粉研磨材で、粒度分布がシャープで粒度が安定しており、形状はブロッキー。ソフトな研磨により均ーなる研磨面が得られます。使用例として、半導体結晶(シリコン等)のラッピングや、レンズ・プリズム・水晶・光学ガラス・金属類のラッピングなどがございます。【特長】 ■削っても傷がつきにくい ■柔らかい素材や傷つけたくない物には有効 ■薬品、熱に強い ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

非接触式伸び歪み計『Strainscope2』

株式会社東京衡機試験機

非接触式伸び歪み計『Strainscope2』は、試験片にマーキングされた標線を CCDカメラで撮影し、伸びや歪みを計測する装置です。非接触式のため、破断が発生する前に伸び計を取り外す必要がなく、着脱作業にかかる時間を短縮でき、効率を高められます。【特長】 ■リアルタイムで波形を画面に表示して確認可能 ■標線を自動追尾して専用のデータ処理ソフトで計測 ■金属・プラスチック・ゴムなど様々な材料に対応 ■当社だけでなく、他メーカーの試験機にも使用可能 ■機能を絞ったシンプルな構成で低価格化を実現 ※詳しくは資料をご覧ください。お問い合わせもお気軽にどうぞ。

製品を詳しく見るダウンロードお問い合わせ

超小型接触式変位センサ：CLP35

N・リベックス株式会社

ペン型で簡単操作ができる微小バネ式変位センサになります。

製品を詳しく見るダウンロードお問い合わせ

触覚センサ・圧力分布センサ

スギノエイチ株式会社

スギノエイチ株式会社では、実験・計測機器を取り扱っています。人間工学・ロボティクスや、モビリティ・機械装置、オーダー製作に対応。カスタムオーダーも含めて技術的に対応しています。その他にも、計測手法のご相談から、センサの選定・製作、試験装置の製作、解析ツール、アカデミック・ベンチャー連携による課題解決まで、一連のソリューションと解決策を提供しています。【取扱製品(一部)】 ■触覚センサ ■せん断力センサ(3分力分布・摩擦力の計測) ■高強度トルクセンサ ■高強度6分力センサ ■AI解析　Multi-Sigma ■ひずみゲージ・高温計測用溶射ゲージ ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

3Dレーザースキャナー『IMAGER 5016』

ニチイコンサルタント株式会社

『IMAGER 5016』は、複雑かつ大規模な設備を超高速・超高精度でスキャンし、低コストで3D化を実現します。ホワイトバランス調整可能な内蔵HDRカメラ、夜間でもカラー撮影が可能なLEDライトが標準装備。各種プラント・製造ラインから文化財保存や科学捜査にいたるまで、これまで実現困難であった3D計測への新しいソリューションをご提供致します。【特長】 ■レーザー安全基準 Class1 ■防塵・防水規格 IP54 ■透過率99％ガラスカバーでレンズを保護 ■Navigation Systemや高速Wi-fiの機能と性能を標準整備 ■さらなるコンパクト化と軽量化を実現 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

イージーレーザー｜シリンダ・タービンの真直度・同心度測定システム

鉄原実業株式会社

イージーレーザー [XT950]は、シリンダ(バレル)、ボアのアライメント測定、タービンなど径の異なるダイヤフラム測定用に開発されたシステムで、測定結果と調整値を数値だけでなく、わかりやすいグラフィックで瞬時に表示します。ボアやベアリングジャーナルの真直度測定はオープン・クローズいずれにも対応。ピアノ線などを用いた方法に比べ、早く簡単で、正確、安全に作業でき、初心者の方でも安心してご利用いただけます。【主な特徴】 ○ 分解能0.001mm、最大40mまで計測・アライメント調整が可能 ○ 多才な真直度プログラムを用意 ○ 測定データはパソコンに転送、PDFレポート形式への出力に対応 ○ システム拡張性【こんな方におすすめです】 ○ 通り芯・真円度など、複数の測定が必要なケース ○ ピアノ線などでの測定を長年行ってきた熟練技術者の退職に伴い、システムを使用した測定への切り替えを検討されている企業様 ○ 校正証明書や作業報告書などの書類作成時間を短縮したい企業様

製品を詳しく見るダウンロードお問い合わせ

切断機

メッツ・ジャパン株式会社

当社では、小型試料切断機や、中型試料切断機などといった「切断機」を取り扱っております。全ての機種において、様々な試料形状に適したしっかりとした固定が叶い、適したパラメータが設定でき、適した消耗品もご案内することが可能。その他にも、熱硬化用樹脂包埋装置や真空脱泡装置等の設備や、手研磨機、自動研磨機、振動研磨機等の設備なども取り扱っております。【取扱製品(一部)】 ■切断・MECATOME T205 ・MECATOME T265 ■樹脂包埋・MECAPRESS3 ・poly vac ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

非破壊検査機器／通信関連機器　レンタルサービス

理工サービス株式会社

当社では、様々な非破壊検査機器・通信関連機器のレンタルを行っております。ご利用機器、ご利用期間などお客様のご要望にフレキシブルにお応えいたします。詳細については、レンタル中機器のスケジュール等ありますので、レンタル可能機器やご希望期間、台数、価格など、お手数ですがお問い合わせください。【レンタル機器】 ■工業用エックス線装置（リガク） ■超音波探傷器（日本ベーカーヒューズ） ■超音波厚み計（日本ベーカーヒューズ）　その他 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

精密機械部品　検査サービス

株式会社ティス

当社では、精密機械部品の検査を取り扱っております。三次元測定機等、検査設備を惜しむことなく導入し、より正確にそしてスピーディーに要求高い製品に対応。ひとりひとりが、お客様の立場で見る目を持っています。また、溶接、表面処理、焼入れなども対応いたしますので、ご要望の際はお気軽にお問い合わせください。【特長】 ■細部にも綿密に計画して進行 ■不具合流出ゼロを目指した検査体制 ■充実した検査設備、清潔な作業領域 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

足形計測装置『INFOOT USB Standard Type』

株式会社アイウェアラボラトリー

「INFOOT」は非接触の三次元足形計測装置で、基本的には、人の足の形状とその解剖学的寸法を計測できます。『INFOOT USB Standard Type』は、150mmまでの高さ（くるぶし上辺り）を計測することができます。計測方式は、赤色レーザーを使いCCDカメラで撮像する光学切断方式。計測時間は計測対象物の大きさにより変わりますが、ほとんどの場合 10秒未満で計測が完了します。【特長】 ■解剖学に基づいた寸法 ■正確さとスピードの適切なバランス ■信頼性と安全性 ■多様な計測オブジェクト ■可搬性　 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

ドイツ－ヘクサコン社　精密指示プラグゲージ　PMK精密内径測定器

環境エネルギー株式会社

内径を手早く簡単に測定し、なおかつ高精度に測定が行える指示プラグゲージ指示器を使用することによって得られる利点は大きく、ＮＯ／ＧＯのプラグゲージではできなかった、数値管理が可能になります。指示器には、ダイアルゲージ、指針測微器が使用出来ますが、フランス－メトロ社のＭ３表示機を使用することによって、デジタル時代のデータ管理が可能になります。指示プラグゲージ　ＰＭＫは、測定する穴のサイズに合わせて一本一本製造しています。短納期、低価格を実現するための製造アイデアは秀逸で、多種多様な穴径、公差に対応が可能です。指示プラグゲージ　ＰＭＫは、ロボットに取り付けて測定が出来るような形状デザインも可能で、人手による測定を自動化して省力化することも可能です。測定穴とプラグがはめ合い公差ＩＴ８に相当するように製作致します。その際繰り返し精密度が＜1μｍとなります。ホルダーや、深さの設定リングやオプションも豊富です。

製品を詳しく見るダウンロードお問い合わせ

Daiwa 定盤（実験･検査･ケガキ･装置組立時の基準平面）

大和重工株式会社

実験/製品試験/検査・機械組立/工作・芯出しなど、ご要望に合わせた定盤を製作いたします。設計/鋳造/加工/検査/据付まで一貫して行える定盤メーカーです。定盤上面の平面度を確保しておく必要がありますが、Daiwa定盤は、経年変化に対しても対応できるジャッキ装置を組み込んでいます。コンクリートで周囲を埋めても、埋め込みジャッキにより上面から調整が可能となります。平面度はJIS2級(B7513：1992)まで保証しています。鋳物定盤のサイズは、0.5ｍｘ 1ｍ～ 3ｍｘ 8ｍまで一体で製作できます。上面の加工は、T溝、キー溝、タップ穴、ケガキ基準線、3次元測定器のガイド溝など、さまざまなご要望に合わせて対応させていただきます。ご要望に応じて、防振/制振機能を付加したり、防錆処理も全面に行うことができます。

製品を詳しく見るダウンロードお問い合わせ

スキャナ『CRxFlex(TM)』

千代田検査工業株式会社

『CRxFlex(TM)』は、アイソトープ、X線を用いたいずれの検査にも好適に使用でき、幅広い用途において高い性能を発揮するスキャナです。現場で実績のある信頼性の高いプラットフォームに、さらに進化したコア技術を搭載しています。ご要望の際はお気軽にお問い合わせください。【特長】 ■広いダイナミックレンジと高いSN比を持ち、撮影の効率化と　高いスループットを実現 ■鋳造品や配管の腐食・浸食の検査に好適 ■再撮影の低減や撮影時間の短縮 ■ハードカセッテと各種寸法のイメージングプレートのいずれにも対応 ■コンパクトな卓上サイズ　など ※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

放射温度センサの多点温度監視システム『PyroMiniBus』

株式会社立山科学ハイテクノロジーズ

『PyroMiniBus』は、小型センサヘッド、ディスプレイユニット(オプション)で構成される温度監視システムです。PyroMiniBusセンサは、工業用途における-20 ～ 1,000℃の非反射材質の表面温度を測定するのに適しています。【特長】 ■高信頼性 ■小型 ■設定 ■低コスト ■ネットワーク対応『TBPM180 6chタッチスクリーン』は、最大6本のセンサの温度表示やタッチスクリーンによる各種設定、表示、アラーム、データ記録が可能となっております。別売りのmicro SDカード」を』使用すれば大容量のデータを保存することも可能です。 ※詳しくはお問い合わせ、もしくはPDF資料をダウンロードしてご覧ください。

製品を詳しく見るダウンロードお問い合わせ

センサー　高感度マイクロ角度センサー

株式会社テクアルファ

半導体レーザ（ＬＤ）と分割型フォトダイオード（ＰＤ）の独自の光学系の採用で斬新なダウンサイジングと検出速度の高速化が実現できました。光電式２軸オートコリメータと並ぶ高精度を達成しました。品質管理の測定器として、装置に常駐させる角度センサとして、角度計測の要望をフレキシブル・簡単に解決する画期的なセンサです。　光源が赤色レーザのため、セッティングが容易にできます。

製品を詳しく見るダウンロードお問い合わせ

3Dハンディスキャナ脚長計測パッケージ『LC-GEAR』

株式会社コムビック

『LC-GEAR』は、レーザ光をあてるだけで溶接ビードの断面を非接触で計測できる3Dハンディスキャナ脚長計測パッケージです。パソコンやタブレットに、USB接続するだけで、本体に入っているアプリケーションを、インストールすればすぐに操作可能。また、手書き記録の場合、記述間違い・記録漏れが起こる可能性がありますが、当製品を使えば、計測と同時に数値が表示され、間違いのない正確な記録ができます。【特長】 ■手軽に計測　・レジのバーコードリーダの様な3Dハンディスキャナ ■簡単に計測　・直尺や溶接ゲージで測る必要なし　・計測したい位置にかざしてトリガスイッチを操作する“非接触光切断法” ■正確に計測　・脚長計測結果をPC画面に瞬時に表示・保存可能　・間違いのもととなる手書き記録の必要なし ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

三次元足形計測装置『INFOOT 2』

株式会社アイウェアラボラトリー

『INFOOT 2』は、人の足の形状とその解剖学的寸法を計測する光学3D計測機です。 USB 3.0 ケーブルでPCと接続し、付属するソフトウェアを使って足形を計測。赤色レーザー光を8台のカメラで撮像する光学切断方式で足の3D形状を測定します。計測時間は2秒程度で、計測したデータはUSB 3.0ケーブルでPCに送信され、 PC上で足の3D形状や寸法を確認することができます。【特長】 ■解剖学に基づいた寸法 ■カバーレス計測 ■ガラスヒーティングシステム：足裏ノイズの改善(オプション) ■正確さとスピードの適したバランス ■信頼性と安全性 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

Coutema 2Go 卓上式塗工試験機

アイジーティ・テスティングシステムズ株式会社

世界的に高い評価を持つ、ドイツCoatema社が、卓上式塗工試験機をラインアップ

製品を詳しく見るダウンロードお問い合わせ

LEICA ABSOLUTE TRACKER AT402

株式会社ナベヤ製作所

『LEICA ABSOLUTE TRACKER AT402』は、測定距離が320m(直径)、測定範囲は方位360°で測定できる製品です。安定した環境条件下(20±1℃かつ振動がないこと)で、トラッカーから 1.5～80ｍかつ+/-45°の垂直範囲内では精度：±15μm+6μm/m。また、冷却液、粉塵、溶接ダストなどが降りかかる環境下でも問題なく、測定ができます。【特長】 ■測定距離：320m(直径) ■測定範囲：方位360° ■精度：±15μm+6μm/m ■IP54(IEC60529)認定 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

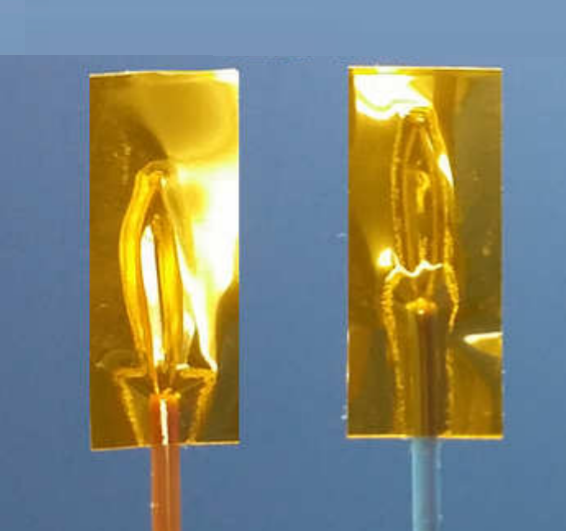

フィルム形被覆熱電対
