ひび割れの検出とは？課題と対策・製品を解説

株式会社神戸清光は、測量・計測・測定機器・トータルステーション・3次元レーザースキャナー・
CAD・GIS・UAV（ドローン）販売・レンタル・修理を行っている会社です。

『3次元レーザースキャナー』の登場によって、従来では実現が困難であった
大量の点群を短時間で計測することが可能となり、点の計測から面の計測を間単に
実現できるようになりました。

当社では、ハイレベルの測定スピードのライカ製3次元レーザースキャナー
「ScanStationP30/P40/P16」をはじめ、中～長距離タイプのトプコン製
「GLS-1500、GLS-2000」など幅広いラインアップを取り揃えております。

【取扱製品（抜粋）】
■Leica ScanStation P30/P40
■Leica ScanStation P16
■Leica Nova MS50
■GLS-1500
■GLS-2000

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『放射線透過検査』では、物体に放射線を照射し、金属、非鉄金属の
溶接部や母材、コンクリートの内部の状況確認をします。

物体に放射線を照射すると、放射線は物体との
相互作用（吸収、散乱）によりはじめの強さより弱くなり透過します。

物体の中に空洞などが存在すると健全部との密度の違いにより透過する
放射線の量の違いをフィルムなどに濃淡として写し出します。

【特長】
■金属、非鉄金属の溶接部や母材、コンクリートの内部の状況確認に適用
■放射線の照射方向に奥行きのあるきず（空洞など）を検出することが得意
■放射線に対する安全管理が必要

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

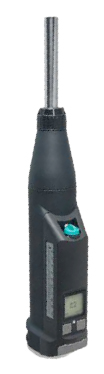

『シュミット Live-L』は、自動角度補正機能や異常値削除機能などを
搭載したテストハンマーです。

測定結果の保存方法はプリンターとwebアプリの2つ。
専用Buetoothプリンターは、リアルタイムで印字が可能です。

専用アプリでは、リアルタイムでiPhoneに結果が表示され、PDFや
CSVにデータを変換することができます。

【特長】
■自動角度補正機能
■異常値削除機能
■R値のデジタル・アナログ表示
■オリジナルカーブ作成機能
■レポート作成機能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社では、X線による内部調査や電磁レーダーでの調査をはじめとする
非破壊検査を行っております。

非破壊検査と削孔工事を分割するリスクを考えて、穴を開ける・
切る側からの視点で、抜群の提案力・企画力で既存の鉄筋・配管を
破損させることなく保守致します。

ご要望の際はお気軽にお問い合わせください。

【検査項目】
■浸透探傷試験
■磁粉探傷試験
■超音波探傷試験
■過流探傷試験
■アンカー引張試験
■躯体調査
■試験体採取（コマ）

※詳しくは、お気軽にお問い合わせください。

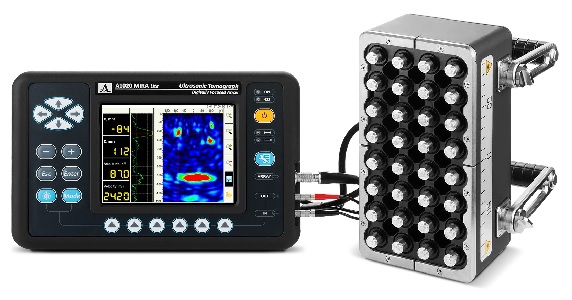

『A1020 MIRA LITE』は、小型・軽量のコンクリート配筋、空洞、検査用
探傷器です。

「A1040MIRA」の軽量版姉妹器で、従来の12CHを8CHにコンパクト化。
アンテナアレイと表示部を分離しました。

また、3Dデータ解析ソフト「INTROVIEW」が標準付属しております。

【特長】
■A1040MIRAの軽量版姉妹器
■リアルタイムでBスコープ表示
■水や油を必要としない横波超音波
■近距離分解能向上
■3Dデータ解析ソフト「INTROVIEW」標準付属

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

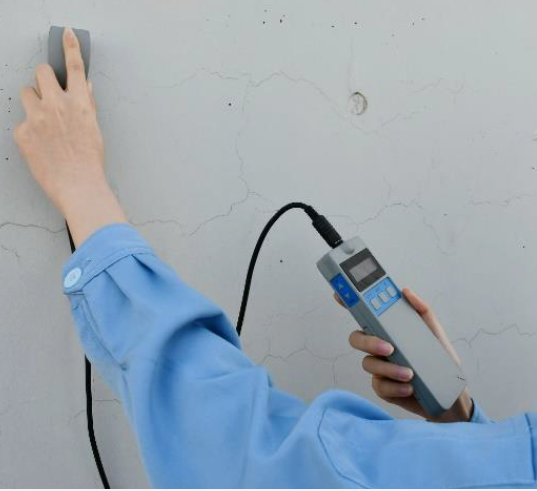

トンネルやブリッジ、ビルディング、スティール構造でご活用いただける
『クラック幅測定器』をご紹介します。

検出精度0.02mmを実現、現場作業が高効率になり、大幅に人件コストを
消減。また小型軽量で、センサー部は防塵・防滴仕様となっております。

クラック幅・クラック長のほか、温度、湿度、電池残量の表示が可能です。

【特長】
■高精度
■小型軽量
■防塵・防滴（センサー部のみ）
■USB通信
■CISを搭載
■大幅に人件コストを消減

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

株式会社北陸溶接検査事務所は、主に建築鉄骨の検査や鋼管杭等の
基礎工事の検査を行っている会社です。

主な試験種目として、超音波探傷試験や放射線透過試験、浸透探傷
試験などがございます。

当社は確かな技術で見えない安全を「安心」にいたします。
各種検査のことでご相談があれば、お気軽にお問い合わせください。

【業務内容】
■建築鉄骨工事の検査
■建築RC工事の鉄筋ガス圧接部の検査
■RC構造物の鉄筋ガス圧接部の検査
■鋼管抗等の基礎工事の検査
■橋梁等の鋼構造物の検査　など

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

本ソフトは、コンクリート圧縮強度試験の計測とデータ処理を行うアプリケーションソフトです。

当社では、『断面形状測定』を提供しております。

レーザーにより管内の断面形状（管のたわみ、扁平）の測定を実施。
PC解析を組み合わせることにより、きめ細かな解析が可能です。

また、管内を撮影し管の変形（真円に対する管のつぶれ量）を扁平率で
測定することもできます。

管路の変形を数値化し、今後の対策に大きく貢献します。

【扁平率測定（測定方法）】
■モニター上で左右2点を示し、それにより画面表示される楕円
　（扁平率50%）をドラッグすることで変形形状に合わせる
■上記楕円形と同じ周長の真円を比較し扁平率を算出
■扁平率は楕円形短径と真円直径の比となる

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

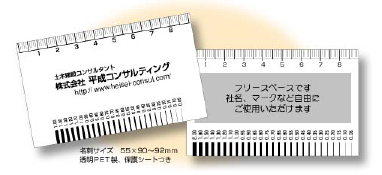

当社では、手軽に使える透明PET製クラックスケールを取り扱っています。

フリースペースに、社名ロゴ・マーク、ホームページアドレス、二次元コード、
取扱い製品や業務などを記載し、販促用品や社内備品としてご活用いただけます。

また、スケール部分やサイズ変更のほか、素材についても貴社の使い勝手に
合わせてアレンジが可能ですので、お気軽にお問い合わせください。

【特長】
■名入れ部分の文字数制限はない
■ご希望の書体があれば指定可能
■マークや社名ロゴ、二次元コードなども掲載可能


※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

コンクリートテスター『CTS-02V4』は、非破壊でコンクリートの圧縮強度を測定する、コンクリート構造物の健全性検査装置です。
ハンマーでコンクリートを打撃し、その時の打撃力波形から機械インピーダンスを測定、コンクリートの圧縮強度を推定します。
V4では、経年劣化したコンクリート構造物の強度推定精度をさらに向上させました（ハンマ重量を190gから380gへ変更）。
また、高強度コンクリートの強度推定を可能としました（150N/mm²程度まで）。

【測定対象】
○コンクリートの圧縮強度推定（普通コンクリート、高強度コンクリート）
○コンクリート表面の劣化（塑性化）度合いの検知
○コンクリート表面近傍の剥離、浮きなどの検知
○コンクリート表面の骨材剥離などの検知

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

『NEW EVOTIS』は、各種カスタマイズが可能な非破壊打音解析装置です。

当製品は標準仕様で人による、波形の特長抽出、パラメータ設定検討と
いった研究開発用途が主目的ですが、波形を見ながら、現場での良否判断
(パネル面にてLEDにも表示＆警報ブザーあり)も可能です。

ご要望の際はお気軽にお問い合わせください。

【特長】
■打撃ハンマ近傍に音響マイクを備え、打撃ハンマによる打撃力の波形と
　マイクによる音響波形を取得
■取得波形はパソコンに転送され同一画面に表示
■波形はリアルタイム表示とともにパソコン内で蓄積可能で、
　呼び出されたデータは色別に8種類までパソコン画面上重複が可能

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

当社では、放射線透過試験（ISO登録）を行っております。

放射線透過により、溶接部のきず検出とその防止策をアドバイスし、
フィルムで撮影されたきず、欠陥はJlS規格に従って評価、判定いたします。

ご要望の際はお気軽にお問い合わせください。

【使用機器】
■エックス線装置（RF2522 CP）
　・エックス線を発生させる装置
　・エックス線を試験体に向けて照射し、反対側にフィルムを貼ることで、
　　試験体の内部状況が撮影される

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

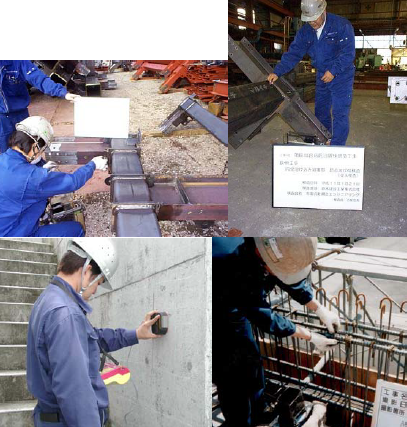

株式会社構造エンジニアリングは、主に建築鉄骨溶接部の検査、鉄筋ガス
圧接部の検査、コンクリート内部の鉄筋探査を行っている会社です。

当社は社団法人 日本溶接協会溶接構造物非破壊検査（CIW）認定を受けて
おり、この他にも、浸透深傷検査や引張り試験、建築鉄骨の寸法精度検査、
建築鉄骨の制作管理なども行っています。

構造物の検査についてのご用命は、当社へお任せください。

【事業内容】
■建築鉄骨溶接部の検査
■鉄筋ガス圧接部の検査
■コンクリート内部の鉄筋探査
■浸透深傷検査
■引張り試験　など

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

当社は、様々な社会資本の見えない劣化・キズを、構造物を破壊することなく
診断・発見し、崩壊予防や保全・安全性を高める非破壊検査をご提供しております。

高速道路の高架橋、橋梁及びタンク類の塗装剥離から検査（VT、UT、MT、
PT、ET）塗装復旧までの一括受注に対応可能です。

また、フェイズドアレイ法により、広い範囲を短時間でしかもコンマ数ミリ
ピッチでリアルタイムに全面測定し、そのデータをコンピュータで
色彩画像処理化し、且つ、任意の箇所の測定値が表示できます。

【当社が行う検査の特長】
■確かな品質管理体制による検査及びCADでの検査図面作成
■各種テストピース、治具類の図面作成から材料調達、作製まで
■フェイズドアレイ法による連続厚さ測定結果を色彩で画像化できる

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

『HF-MAC01』は、コンクリートの気泡計測を画像処理にて高速に計測する
硬化コンクリート気泡計測装置です。

画像処理を行う際の気泡認識作業を測定面への光の当て方により生じる
陰影の違いに着目して行います。

この方法によれば測定面の特殊加工処理(樹脂等の埋め込み等)が必要なく、
通常の研摩処理だけで測定することが可能です。

【特長】
■ASTM C 457に準拠したリニアトラバース法を自動化測定
■測定時間は従来の肉眼による方法の約1/100(2～3分)
■高精度・個人誤差無し
■骨材中の空隙・エントラップドエアーを識別可能
■画像解析のための測定面加工処理不要

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

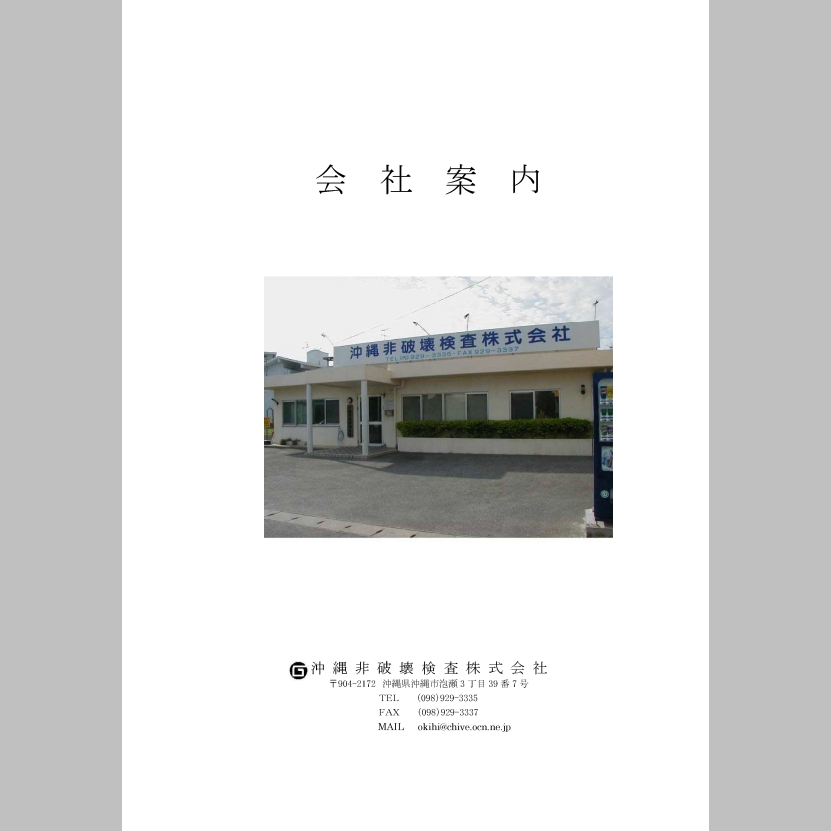

『沖縄非破壊検査パンフレット』は、「放射線透過検査」をはじめ、「磁粉探傷検査」「超音波探傷検査」「コンクリートポンプ車音波検査」他、様々な非破壊検査業務の内容等を掲載したカタログです。
沖縄非破壊検査株式会社は、非破壊検査の専門業者として、質の向上と安全確保に努めております。

【掲載業務（非破壊検査業務）】
○放射線透過検査
○磁粉探傷検査
○超音波探傷検査
○コンクリートポンプ車音波検査
○肉厚測定検査、その他

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

『W.A.P.P』は、コンクリート構造の施工現場で、透水係数の検査を
実現したダブルチャンバー式加圧透水・透気試験機です。

また、コンクリート構造物の施工現場で測定することができる
表層透水係数P(P値)からは、水が関与する劣化との関連が大きい水密性、
耐久性(塩害、中性化、すりへり、疲労、ひび割れ、凍害、
アルカリシリカ反応)等の性能を非破壊検査することが可能です。

【特長】
■コンクリート構造の施工現場で、透水係数の検査を実現
■透水係数から、水密性・耐水性(水セメント比)の検査を実現
■同一箇所で、水密(透水)性と気密(透気)性の加圧試験を実現
■特殊シール材を使用することにより、完全な非破壊試験を実現
■構造物上の上面～側面～下面と、どの面でも非破壊試験を実現

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

『こんこん』は、高所作業車による点検が困難な箇所や、狭隘部の
点検に活用することができる連続打音検査装置です。

ポール先端の「連続打音装置」が、自動反復することでコンクリートの
打音検査が可能。

連続打音装置に付属のマイクロフォンにより地上からでも打撃音を
聞くことができ、ポールの接続部が可動することで、コンクリートとの
接触面の角度を自由に調整することが可能です。

【特長】
■高さ8.0mまでのタタキ点検に適用可能
■地上からでも打撃音を聞くことができる
■小型軽量化（500g）を実現し、誰でも簡単に点検が可能
■チョークや小型カメラも取付け可能
■ポールとの接続部が可動することで、接触面の角度を自由に調整可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『X120GO』は、360°回転するレーザーが上部にあり、360°×270°の範囲で
点群を取得し生成することが可能なレーザースキャナーです。

計測したい場所を歩いて移動するだけで、三次元点群データ全体を取得でき、
すぐにデータとして取り出すことが可能。

また、スタートボタンを押すだけで、すぐに操作を開始できるため、
データ取得がより効率的かつ便利です。

【特長】
■作業時間の省力化
■柔軟性
■リアルタイムプレビュー
■コントロールポイントの自動取得
■一体型カメラ

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
