斜面・法面の遠隔監視とは？課題と対策・製品を解説

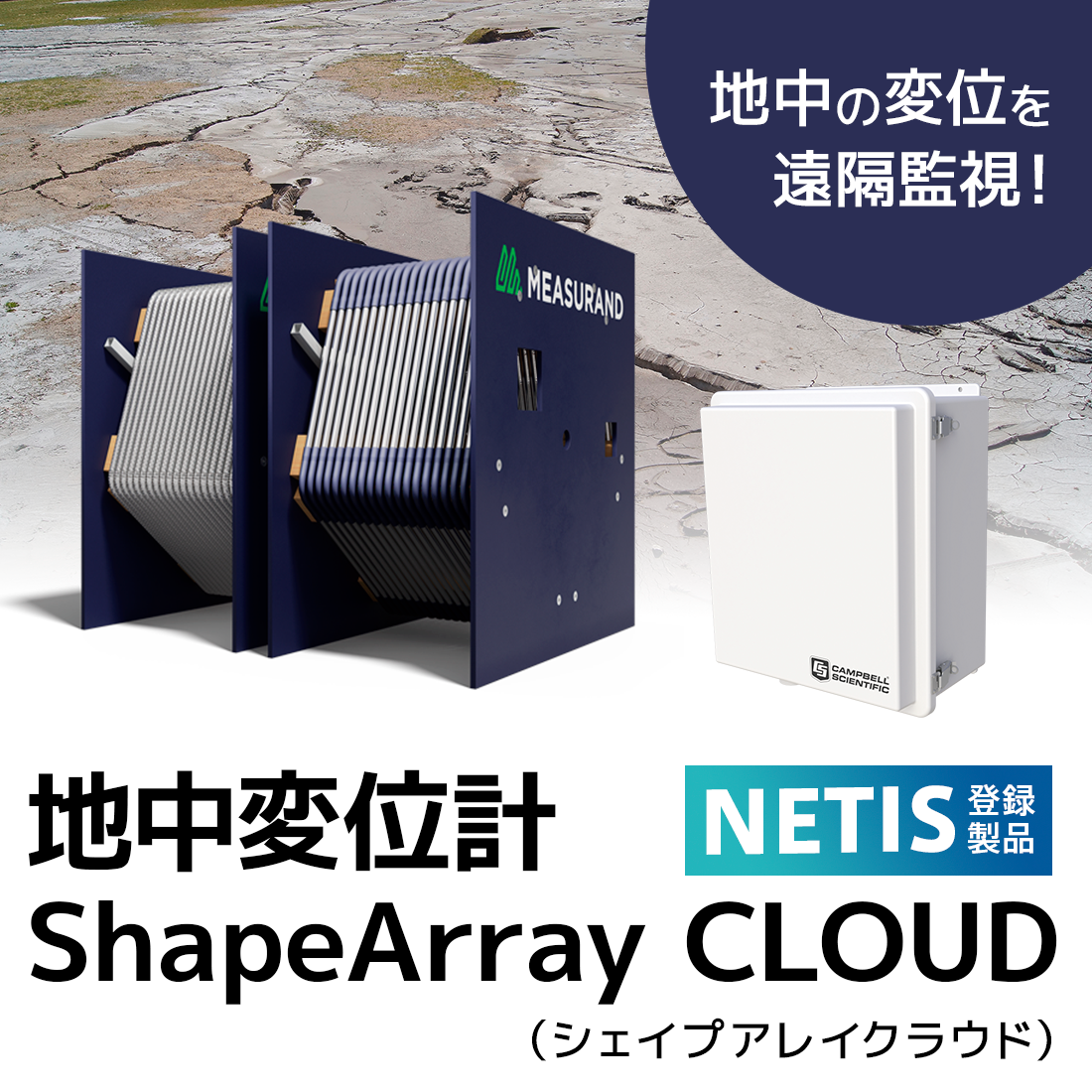

【NETIS登録番号】QS-240001-A 『地中変位計 ShapeArray CLOUD』は、3軸重力加速度センサ(MEMS)を用いた3D地中変位計です。 斜面の遠隔監視のほか、地すべり、護岸、橋梁、トンネル、鉄道、液状化対策、ダムなど様々なシーンで、0.01mm(誤差±1.5mm)の分解能で遠隔モニタリングが可能です。 取得したデータはCSV形式で簡単にダウンロードすることができます。 主な特長はこちらです。 【特長】 ■様々な方向に設置可能 ■鉛直設置(法面・切土・盛土の変位) ■水平設置(沈下計測・切羽先行変位) ■曲面設置(トンネルの内空変位) ■加速度センサーの精度と分解能 ■楽々設置 詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『SESAMEII-02d』は、SESAMEシステム対応のデータロガーと、 GSM/GPRS・W-CDMA伝送用モデムを一体とした装置です。 測定されたデータは、すべて内部メモリーならびに外部SDカードに 記録し、設定された時間ごとに当社クラウドサーバにデータを伝送。 センサーとしては、水位・温度・湿度・テンションメーター・ 土壌水分・雨量計センサー等を直接接続することができます。 【特長】 ■温度チャンネルは、抵抗測定機能を利用してポテンショメータや 　変位計等を接続可能 ■水位センサ接続部は2点の水位データを設定する事により設定水位の 　上下による警報を出すことが可能 ■太陽電池にてパトランプのON-OFFもできる ■水位レベルの遷移により測定間隔や伝送間隔を自動変更可能 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『エルコーダIII』は、ひずみゲージ形にも対応した 東横エルメス製挿入式傾斜計用の測定器です。 表示ユニットに測定データとグラフを表示するため、 測定結果がその場ですぐに確認できます。 また、測定データは表示ユニットに保存され、 外部ストレージに出力することが可能です。 【特長】 ■表示ユニットで測定データ、グラフを表示 ■保存データの出力 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

『Denali Tiltmeter』は、取扱いが容易であり、 岩盤の挙動モニタリングに適するハイブリッドタイプ傾斜計です。 センサー内にある電解質溶液中の気泡が重力場に応じて移動すると、 電極間の電位が変化します。 この変化を直交する2方向について測定することによって傾斜変化を とらえます。 【特長】 ■センサーで測定された電位はA/D変換器でデジタル化 ■データ伝送時のノイズに強い ■変換後のデータは本体内のメモリーに内部保存 ■鉛直から±10°の範囲での傾斜測定が可能 ■傾斜計内部にコンパスを内蔵 ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

当社が取り扱う『フィードバック型検出器・サーボ型検出器』をご紹介します。 精密計測型の「SD-110H」をはじめ、完全防水・地中埋設型の「SD-240G」や 地表据付標準型の「SD-240」などをラインアップ。 増幅器との接続により速度、加速度、変位の測定が可能で、微動から強震までの 計測にご使用いただけます。 【特長】 ■高い分解能をもち高性能 ■位相差が少ない ■増幅器との接続により速度、加速度、変位の測定が可能 ■微動から強震までの計測に使用できる ■移動観測ならびに長期間連続観測に好適 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社では、震源に関する重要な情報を含む長周期成分の記録が可能な 『地殻活動総合観測装置』を取り扱っております。 地球の自由振動の観測、トロイダルモードの変動にも正確に応答。 また、高いS/N比の歪計観測が可能です。 【特長】 ■震源時間関数変化の直読 ■震源の永久変位の直読 ■1観測点データでマグニチュードを推定 ■観測点からの震央方向を決定 ■傾斜変動による感度変化無し ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。
