製品の板厚精度向上とは？課題と対策・製品を解説
目的・課題で絞り込む
カテゴリで絞り込む
金型技術 |
金属プレス加工技術 |
プレス成形・鍛造における製品の板厚精度向上とは？
プレス成形や鍛造によって製造される金属製品において、製品の厚みを設計値通りに、かつ均一に保つ技術のこと。自動車部品や家電製品など、高い精度が求められる分野で特に重要視される。
各社の製品
絞り込み条件：
▼チェックした製品のカタログをダウンロード
一度にダウンロードできるカタログは20件までです。
NCマシニングセンター『UNITEAM CLT400』
『CLT400』は、CLTパネルの加工と自動ラインへの統合のために
特別に設計されたマシニングセンターです。
様々な種類の生産要求を満たすための多数の構成オプションがあり、
単独での設置と自動化ラインへの組込みの両方において優れた生産性を
保証しています。
作業環境を保護し、微細な粉塵や騒音の拡散を最小限に抑えるように
設計されており、また人間工学に基づいた構造は機械への簡単な
アクセスと製品および作業場 を清潔に保つことを可能にしています。
【特長】
■高い加工精度の為の高剛性構造
■高い生産能力
■好適なパネル品質の実現
■人間工学に基づいた設計
■作業者の安全を確保
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
鉄板矯正機
【板鍛造】金型に高精度・高剛性技術を盛り込み一般プレスで板鍛造
板鍛造とは、プレス板材に冷間鍛造の成形技術を盛り込むことで、
部分的に板厚を減少させたり増肉して、切削などの機械加工でしかできなかった凹凸形状をプレス加工の中で加工する技術です。
シンメーは、金型に高精度・高剛性技術を盛り込み、
一般プレスで板鍛造を実現。大幅なコストダウン効果をご提供します。
【特徴】
・多彩な凹凸形状
製品の機能に合わせて板鍛造で可能な形状をご提案します。
多彩な凸凹形状を成形することが可能です。
・コストイメージ
シンメーの板鍛造は、「一般プレス機」+「高剛性・高精度金型」を主としています。
自社製金型により、ハイエンドな高剛性プレス機を使用しない領域での板鍛造を可能にします。
マシンコストを抑えることにより、大幅なコストメリットを実現します。
※加工事例や詳しい情報についてはPDF資料ダウンロード又は「イプロスサイトを見た」と問い合わせいただければと思います。
エコノミックダイシステム『EDS-02／EDS-04』
大同DMソリューション株式会社の取り扱う『EDS-02／EDS-04』について
ご紹介します。
「EDS-02」は、基本型となるEDSー01を連接し複合したタイプの多工程用
エコノミックダイシステムです。
「EDS-04」は、上下芯だし専用治具および高精度ベースプレートにより
高精度化を実現したEDSダイセットです。
【EDS-04特長】
■極少クリアランス（0.02以下）の抜き型や精度を要する金型にも対応
■ロケーションピン部を （Y･X）方向に微調整が可能の為、プレス裾付後でも
使用ダイハイトの上下位置精度出しが可能
■検査データ表にて上下のロケーションピンズレ量をX、Y数値および
グラフ化による方向表示
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

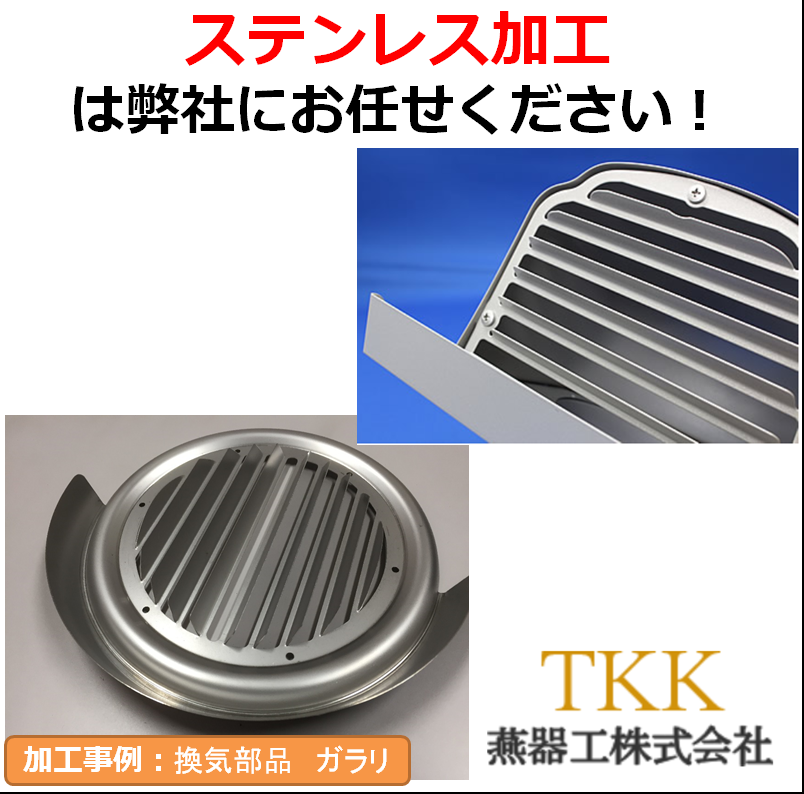

【加工事例集】ステンレス製品加工事例
当資料では、ステンレス製品の加工事例をご紹介しています。
プレス4工程(絞り2回 側抜き ツバお越し)の加工を施した
「SUS304の換気口丸型フード」をはじめ、換気部品 ガラリや、
換気部品 ダンパーなどの加工内容と製品画像を掲載。
また、他社の加工事例もご紹介しています。
【掲載内容】
■加工事例
・SUS304換気口丸型フード サイズ250mm用
・SUS304換気部品 ガラリ サイズ150mm用/250mm用
・SUS304換気下胴ダンパー サイズ150mm
・SUS304換気下胴 サイズ225mm用
・ステンレス用ブレス金型/SUS304ステンレス板 310φ
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
【設備紹介】金型製作
精密金型によるアルミ、絞り、抜き加工
【加工事例】0.05mmスリット加工
作業用サポートジャッキ『雷靭具 KRS-045』
ステンレス加工品、金属加工品 、焼付塗装品等
センターリングマシン『LL型』＜シャフト加工＞
『LL型』は、シャフト加工する際に使用するセンターリングマシンです。
主軸モーターは7.5kWを2台、5.5kWを2台、油圧モーターは1.5kWを2台装備。
加工径はΦ50～Φ200まで対応可能です。
また、オプションとして三点支持求心型バイスやフライス切削工程合理化
システムなどもご用意しております。
【仕様(一部)】
＜500LL＞
■最小 最大加工長：250L～500L
■最小 最大加工径：Φ50～Φ200
■フライスカッター：8インチ2台、10インチ2台
■カッター軸回転数60Hz(インバータ)：180～300
■ドリル軸回転数60Hz(インバータ)：300～1200
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
池田精工株式会社 事業紹介
箱型、桝型、マグネット付、ヤゲン台、Ｖブロックなど 各種ブロック
センターリングマシン『MM型』＜シャフト加工＞
『MM型』は、シャフト加工する際に使用するセンターリングマシンです。
ロボットまたはガントリー型ローダー、ノコ盤との接続が安価で容易に
行うことが可能な「ワーク出入装置」や、クランプ巾が大きく取れる
「三点支持求心型バイス」などのオプションもご用意。
ご要望の際は、お気軽にお問い合わせください。
【仕様(一部)】
＜600MM＞
■最小 最大加工長：150L～600L
■最小 最大加工径：Φ16～Φ130
■フライスカッター：5インチ2台、6インチ2台
■カッター軸回転数60Hz(インバータ)：220～525
■ドリル軸回転数60Hz(インバータ)：300～1200
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
金属加工
株式会社オーザックでは『金属加工』を行っております。
主にはワイヤーロープの端末金物を製造。最近では、3D CAD/CAMや
ミーリング付のCNC旋盤を使用して、複雑形状や3次元形状の加工も行っています。
重切削から精密加工まで、丸物から板物まで様々な要望に対応できる
設備を整え、顧客満足を第一に日々努力しています。
【製造品目（抜粋）】
■橋梁、鋼索関連：ワイヤーソケット、ターンバックル、スイベル
■建設、搬送機械：エレベーターソケット、フォークエンド、アイエンド
■鉄鋼、造船関連：ターンバックル、リギ ンスクリュー、ワイヤーソケット
■建築、土木関連：建築用ターンバックル、建築用調整金具
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
ルーマドリル コバルトロング φ3.0シャンク
ミニバイス
超硬丸鋸切断機／ランニングチップソー切断機
ステンレス多段圧造
ステンレスは、耐食性に優れるため、水回りの製品などに多く使用されて
いますが、材料が硬く、加工難易が高くなる為、特殊な形状を製作する場合、
圧造での製作を断念しなければなりませんでした。
当社ではステンレス材加工のスペシャリストとして、長年の技術と経験により、
ステンレスの特殊な形状の製作に対応することが可能です。
また、コストパフォーマンスに優れ、高精度な製品を短時間で大量に
生産することが出来ます。
ステンレス加工にてお困りの際は、是非当社にご連絡ください。
【加工方法】
■カシメ用の中空形状の製造が可能
■トリミング加工により、様々な頭部成形が可能
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
【加工事例】細枠プレス品
【事例紹介】試作品へ熱処理方法のご提案
【試作～量産まで】アルミ、鉄など様々な素材の加工品製作承ります
プレス加工品 加工事例集
長尺折り曲げ油圧プレス
【改善・提案事例】OEM金物の活用によるコストダウンのポイント
「急ぎの公共道路案件だ」と電設会社様から設備管材の支持金物など数点の
OEM製品のご依頼を受けた事例をご紹介いたします。
打ち合わせ後はすぐに会社に持ち帰り、生産準備に入りました。製品は全て
特注で寸法指定されており、さらには外観部品であったため、何度かサンプルも
お客様に提示しながら生産を進めていきました。
結果としては、図面通りの精度で、かつ短納期に無事納品す ることができ、
電設会社様の納期短縮にも貢献することができました。
【お客様のニーズ】
■外観部品だから、図面だけじゃなくしっかりと現物で判断したい
■工事のスケジュールもあり試作品を2日で納品してほしい
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
金属加工サービス
ダイワ精密プレス株式会社 難削材料のプレス加工事例
株式会社飯塚製作所 主要設備
株式会社飯塚製作所は、冷間鍛造部品の開発及び製造販売を行っています。
当社は、生産設備の「多段ホーマー」をはじめ「マシニングセンター」や
「三次元測定機」など様々な設備を保有しています。
冷間鍛造部品のことならお任せください。
【主要設備（抜粋）】
■生産設備
・冷間鍛造プレス800トン、600トン、400トン など
・精密成型プレス600トン、300トン など
・汎用プレス45～200トン
・NC旋盤
・ロータリートランスファー
■設計
・3DCAD（CATIAV5）
・2DCAD（AUTOCAD）
・3DCAM（Master CAM）
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
金属プレス加工サービス
【精密加工を可能にする加工設備のご紹介】 小野精型 加工設備
切削加工製品をプレスの冷間鍛造加工に置き換え
【素材調達～の一貫生産対応】金属加工製品
モリテックスチール株式会社の取り扱う金属加工製品をご紹介します。
当社は、金属加工製品を手がけて半世紀、絶える事のない研鑚に培われた
豊富な技術の蓄積と未来を先取りする研究開発により、“はがね”を核
とした高度な製品を送り出しています。
メーカー直接の素材調達から、開発設計・金型製作・金属成形・
金属熱処理・表面処理・樹脂成形・組み立てラインの一貫生産による
責任ある品質の製品をお届けいたします。
【処理フロー】
■開発設計試作
■金型加工
・金属成形加工、樹脂成形加工、連続熱処理加工、金属熱処理、
ゼンマイ成形加工、表面処理、組立加工
■品質確認
■納入
※詳しくは外部リンクページをご覧いただくか、お気軽にお問い合わせ下さい。
精密プレス加工サービス
当社は、長野県岡谷市にある精密プレス部品加工、金属プレス金型の 設計・製作を行う会社です。
本資料では弊社の精密プレス加工をご紹介します。
金型加工設備も資料に掲載してありますので
お気軽にダウンロード下さい。
◆金型サイズ
【最大1,800mm(160tプレス)】まで対応可能。
(タイ工場は1,450mm(110tプレス)までとなります)
◆順送用設備：160t～35ｔ(合計18台)/単型用設備：25t(合計2台)
◆材質
・銅・銅合金(C1100系・C7521・真鍮・黄銅・ベリリウム銅・コルソン銅等)
・ステンレス(SUS304・SUS301等)
・アルミ(A1050・A5052等)
・鉄系(SPCC・SPTE・SECC等)
◆板厚：t0.1～ｔ2.0
一番多い板厚は【t0.1~ｔ1.0】
※詳しくは資料ダウンロード、またはお問い合わせください。
ワークプレス、スクリュープレスなど各種プレス製品
"発注書1枚"で納品までお引き受けします。『スチール製品OEM』
■設計力に自信あり
長年にわたってスチール製品の製造を手掛けてきた専門企業としての経験とノウハウを活かし
量産性や外観の美しさ、可動部の使いやすさなど、ときには設計にまで踏み込んで
多面的な観点からアドバイスを行います。
設計からお任せであれば、3D-CADにて低コスト、安全性、強度等バランスの取れた
質の高い図面をご提供します。
■一貫生産体制により低コスト、 短納期対応可能
従業員数30名規模の企業としては珍しく、原材料の切断、プレス加工から、溶接、塗装、
組立梱包まで全工程を自社対応しています。
そのため低コストが実現でき、短納期対応は国内でも上位の自負があります。
品質責任の所在も明確で、有事にも速やかに対応できます。
■スチール加工に幅広く対応
各工程に長年の実務と社外講習を経験した熟練工がいます。
50年以上かけて形成した多様な材料仕入先、製造協力会社のネットワークがあります。
■挑戦する社風
次期社長が37歳と若く意欲的で根性があります。
それに引っ張られて、従業員もやる気にあふれています。
せっかくの機会ですので、ご要望を何なりとお申し付けください。
瑞陵スチール株式会社 事業紹介
瑞陵スチール株式会社は、主に鋼板、条鋼、特殊鋼を扱っている会社です。
また、シャーリング加工やスリット加工、精密溶断などの加工も行っており、
鋼板の輸出入なども手がけています。
「鉄」を扱うプロフェッショナルとして長年にわたり培ってきた経験を生
かし、貴社の抱える問題に様々なアイデアを提案し、ともに考えご要望に
お応えいたします。
お気軽にお問い合わせ下さい。
【事業内容（取扱品目）】
■鋼板
■条鋼
■特殊鋼
■加工品目
・シャーリング加工
・スリット加工
・精密溶断
・鋸盤切断
・溶接加工
・レーザー加工
・ベンダー加工
・穴あけ等（協力工場）
■物流機器
・鉄製パレット
・樹脂製パレット
■その他
・鋼板輸出入
※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
栄製作所の強み
株式会社栄製作所の強みについてご紹介いたします。
1961年創業の高精度な精密加工を得意とする加工会社で、精度を出すのが
難しい鋳物についても、長年の経験に基づく好適なチャッキングや
加工条件の知見により、高精度な加工が可能。
また、素材調達に関しては、多様な材料をグループ企業の自社工場で
製造しているため、高品質かつ低コストで調達できるほか、試作品や
小ロットの加工など、お客様のご要望に合わせて、迅速に対応いたします。
【当社の強み】
■長年培われた熟練の技術とデジタル技術を融合した進化する高精度加工
■素材調達から加工/組立までワンストップで対応可能
■多様なニーズにスピーディーに対応する機動力
■大手メーカーとの取引きに裏打ちされる確かな技術力
※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせください。
【製品加工】孔明
【加工事例】絞り加工部品
板バネ、コイルバネ、皿バネ、各種金属プレス製品の加工が可能！
株式会社関西発條製作所は、キャッチコピー
『世界を動かすものづくり 100年選ばれ続ける企業へ』をモットーに、
お客様のご要望に応じて多種多様な⽣産設備による俊敏な対応能⼒を確⽴し、
様々な加⼯⽅法を検討させて頂きます。
弊社では板バネ、コイルバネ、皿バネ、ウェーブスプリング、
薄板バネ、精密プレスなどの各種金属プレス製品に対応できます。
また、インサート成形製 品やかしめプレス製品、熱接着プレス製品なども行っております。
様々なニーズに対応出来るプレス加⼯技術ノウハウを⽣かして
⾦型設計から⾦型製作、プレス量産加⼯まで⼀貫⽣産を可能にするため、
25t〜400tの機械で(順送・単発⾦型) 板厚0.2〜5mmの製造ができる
多種多様な設備を保有しております。
※詳しくはPDFをダウンロード頂くかお問合せ下さい。
クロスカット製品
【製作・加工事例のご紹介】ESTRO ROBOT（エストロロボ）
ESTRO ROBOT（株式会社エストロラボ様） キャラクターグッズの製作事例のご紹介です。
早川工業では、長年培ってきた金型製作技術で、お客様に求められる精度、感覚的な修正など、幅広く対応いたします。
【事例のご要望】
穴径を簡単に外れず、差し込めるほど良い大きさで製作してほしい。
【完成品】
ESTRO ROBOTは、ロボットがギターを持っている製品です。
ギター部分は実際に持っているかのようにするため、穴径が重要でした。
何度も試作を行うことで、絶妙なバランスの精度を出すことに成功し、
完成品として満足いく加工ができました。
※プレス加工品については、直接、早川工業までお問い合わせください。
【※ESTRO ROBOTも下記サイトにて購入が可能です！】
製缶工場
北陸精機は、お客様と共に時代を歩み、企業繁栄に貢献しながら、
創業力を広く社会に生かしていきたいと考えます。
蓄積された高度な製作技術、そして材料選択から加工組立まで徹底して
実行される厳しい品質管理を核に、国内の中堅工事メーカーとして
グローバルな開発力を次代に向けて積極的にサポートしていきます。
お客様に真に求められる確かな技術と、企業未来を解く豊かな発想を
お届けしていきたいと思います。
【特 長】
■蓄積された高度な製作技術
■材料選択から加工組立まで徹底
■実行される厳しい品質管理が核
■グローバルな開発力を次代に向けて積極的にサポート
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
インパクトエクスルージョン加工サービス【成形品の特殊技術】
当社では、成形品の特殊技術として、インパクトエクスルージョン加工を
行っております。
連続プレスによる加工ではなく、インパクト成形により1工程で
長さや、複雑な形状に成形することが可能。
厚いコイン状のスラグ(通常アルミ材）をパーツフィーダーで自動供給し、
毎分60～80のスピードで衝撃押し出しを行い、瞬時に製品を生み出します。
【特長】
■毎分60～80のスピードで衝撃 押し出しが可能
■厚いコイン状のスラグをパーツフィーダーで自動供給
■厚みの異なる偏肉異形加工やコイン状スラグ材料の体積変化を
利用したダイカスト品・切削加工の代替商品化も可能
※詳細については、お気軽にお問い合わせください。
安孫子製作所 精密冶具製作
今日も架台、ガダイ、ベース
板金屋と謳いながらも、創業当時から形鋼材の枠組みを得意として参りました。
配電盤も特に、等辺山形鋼（アングル）や溝形鋼（チャンネル）などの形鋼材を利用したフレーム製作を極めてきました。
ここ数年、その技術を活かし、様々な業界に必要とされる「架台」に特に力を入れています。
■配電盤・制御盤向け
■太陽光向け
■変電設備向け
■データセンター向けのフリーアクセスフロア
■空調設備
■ロボット
■配管用
■配線用など
様々な場面で架台と呼ばれるものが使用されます。
以前までは、アイアンワーカーのみで一次加工（切断、穴あけ、切り欠き）をしていました が、
長尺の形鋼材に加工ができるマシニングセンターを取り入れたことで、金型がない加工でもエンドミルを用いた切削加工でいろいろな加工ができるようになりました。
そのため、H形鋼や角パイプ、丸パイプなども加工でき全てが社内にて対応できるようになり、リードタイムの短縮に繋がり多くのお客様に喜ばれています。
形鋼材の枠組みにつきものである溶接量、歪み抜き技術も多くの溶接工を抱える弊社であればしっかりと対応させていただいております。
【中小企業様向け】絞り加工と溶接の複合加工
『絞り加工』とは、「パンチ(雄型)」・「ダイ(雌型)」・「シワ押さえ」から成る
"金型"を使う加工技術です。
切削や溶接といった加工をせずに期待する形状に形成することが可能。
製品の品質を損なう傷やひずみ、シワがない加工ができます。
当社では、アマダの200tプレス機をはじめ、スポット溶接機やアーク溶接機などの
設備を保有しています。
深絞り・段絞りなどの加工にも対応いたしますので、お気軽にご相談ください。
【特長】
■切削や溶接といった加工をせずに期待する形状に形成可能
■加工自体の工程数を削減することができる
■素材に加わるダメージが非常に少なく、丈夫な仕上がりも期待できる
■大きい加工硬化が期待できる
■材料が薄い板だったとしても丈夫な製品を製造することが可能
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
株式会社ティーシーイーエム(TCEM) 設備一覧
当社の茨城工場では、形鋼加工機によって、鉄やステンレスの材質を
“H形鋼”や“チャンネル”、“角パイプ”などの形鋼サイズに
加工することができます。
強力な主軸モータを搭載したマシニングセンタ「エンデバーシリーズ」や、
100分台の位置・加工精度で、任意角度切断＆ケガキ・丸穴などが可能な
「FICEP製全自動マシニングセンター」、「138LSモータープーリ」等を保持。
形鋼の 加工なら株式会社ティーシーイーエム(TCEM)にお任せください。
【設備機械】
■マシニングセンタ エンデバーシリーズ
■FICEP製 全自動マシニングセンター
■ヒンジパンコンベヤ
■138LSモータープーリ
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
金属加工『線材加工・試作・一点ものから量産部品類も』
鉄板の曲がりを矯正する方法とは？敷鉄板リース・レンタル業者様必見
お探しの製品は見つかりませんでした。
1 / 2
プレス成形・鍛造における製品の板厚精度向上
プレス成形・鍛造における製品の板厚精度向上とは？
プレス成形や鍛造によって製造される金属製品において、製品の厚みを設計値通りに、かつ均一に保つ技術のこと。自動車部品や家電製品など、高い精度が求められる分野で特に重要視される。
課題
金型摩耗による寸法変動
長期間の使用や高負荷な加工により金型が摩耗し、製品の板厚が徐々にばらつく。
材料のばらつき
使用する金属材料の厚みや硬さのばらつきが、成形時の板厚精度に影響を与える。
成形条件の最適化不足
プレス圧、速度、温度などの成形条件が最適でないと、意図しない板厚の偏りが発生する。
後工程での歪み発生
成形後の熱処理や搬送中に発生する歪みが、最終的な板厚精度を低下させる。
対策
高精度金型設計・管理
摩耗に強い材質の選定、精密な加工、定期的な点検・補修により金型の精度を維持する。
材料品質管理の徹底
入荷時の材料検査を厳格に行い、板厚や物性のばらつきを最小限に抑える。
成形シミュレーション活用
CAE解析により成形プロセスを事前に予測し、最適な成形条件を見つけ出す。
歪み抑制技術の導入
成形後の冷却方法の最適化や、歪み取り工程の導入により、寸 法安定性を向上させる。
対策に役立つ製品例
高硬度金型鋼材
摩耗に強く、長期間にわたり高い寸法精度を維持できる金型材料。
材料検査装置
金属材料の厚みや硬さなどを高精度に測定し、品質のばらつきを早期に発見する。
成形解析ソフトウェア
プレス・鍛造プロセスを仮想空間で再現し、板厚分布などの成形結果を予測・最適化する。
精密プレス機
高い剛性と制御精度を持ち、安定したプレス圧力を供給することで、均一な板厚を実現する。
