製品の変形防止とは？課題と対策・製品を解説

Revowave（R）は自社で培ったノウハウを活かし、優れた作業性とデザインのオリジナリティを兼ね備えた新しいブランドです。

当カタログでは、当社で取扱うマルキン印製品をご紹介しております。

10φ軸固定式2穴タイプや、8φ軸固定式4穴など、さまざまなタイプの
「ナイス スチール・アルミ工具差し」をラインアップ。

作業用ベルトに通して固定し、工具等を引掛けます。
工業用オイル、錆取りによるお手入れを行うことでより長く使用可能です。

【掲載製品（抜粋）】
■#2008（10φ軸　固定式2穴）
■#2321（8φ軸　固定式4穴）
■#2304（10φ軸　固定式4穴）
■#2350（6φ軸　固定式2穴）
■#2330（8φ軸　固定式2穴）

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

板金屋と謳いながらも、創業当時から形鋼材の枠組みを得意として参りました。
配電盤も特に、等辺山形鋼（アングル）や溝形鋼（チャンネル）などの形鋼材を利用したフレーム製作を極めてきました。

ここ数年、その技術を活かし、様々な業界に必要とされる「架台」に特に力を入れています。
■配電盤・制御盤向け
■太陽光向け
■変電設備向け
■データセンター向けのフリーアクセスフロア
■空調設備
■ロボット
■配管用
■配線用など
様々な場面で架台と呼ばれるものが使用されます。

以前までは、アイアンワーカーのみで一次加工（切断、穴あけ、切り欠き）をしていましたが、
長尺の形鋼材に加工ができるマシニングセンターを取り入れたことで、金型がない加工でもエンドミルを用いた切削加工でいろいろな加工ができるようになりました。
そのため、H形鋼や角パイプ、丸パイプなども加工でき全てが社内にて対応できるようになり、リードタイムの短縮に繋がり多くのお客様に喜ばれています。

形鋼材の枠組みにつきものである溶接量、歪み抜き技術も多くの溶接工を抱える弊社であればしっかりと対応させていただいております。

『雷靭具 KRS-045』は、加工、測定等におけるワーク中空部の
支えに好適なハンディサポートジャッキです。

可動ボルトの回転に合わせて支えボルトが上下するため、伸縮上下動が
スピーディーかつ片手で操作できます。
また、支えボルトが回転しないため、ワーク接触時の傷付きが防げます。

ツマミを絞めるだけで可動ボルトと支えボルトを同時にロックでき、
作業効率がアップします。

【特長】
■スピーディーな高さ調整を実現
■支えボルトが回転しないのでワークを傷つけない
■ワンタッチロックでラクラク固定

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

SK材の試作に対して熱処理「ソルト焼入れ（塩浴焼入れ）」のご依頼頂いた際の事例紹介です。

【ご相談内容】
　製品の硬度をHRC50以上にしたいが、そのままの材質でソルト焼入すると、精度と歪みに問題が発生。
【解決事例】
　材質をSK材からSPCC材に変更し、熱処理方法をガス軟窒化に変更をご提案。
　硬度をHRC50以上はもちろん、量産品のトータルコストが下がり、型の寿命も向上。

メイネツではお客様にあった熱処理をご提案しております。

高所作業用は大型工作機用作業台として使用されています。型式KTL-1522-60-05Pは、テーブル寸法が1,500ｘ2,200ｍｍ、ストロークが6,000ｍｍ、積載荷重が500kg。型式KTL-1025-30-05Pは、テーブル寸法が1,000ｘ2,500ｍｍ、ストロークが3,000ｍｍ、積載荷重が500kg。型式KTL-1530-51-1.5Pは、テーブル寸法が1,500ｘ3,000ｍｍ、ストロークが5,100ｍｍ、積載荷重が1,500kg。型式KTL-1640-46-05Pは、テーブル寸法が1,600ｘ4,000ｍｍ、ストロークが4,600ｍｍ、積載荷重が500kg。型式KTL-2580-45-3Pは、テーブル寸法が2,500ｘ8,000ｍｍ、ストロークが4,500ｍｍ、積載荷重が3,000kg。型式KTL-2630-77-1Pは、テーブル寸法が2,600ｘ3,000ｍｍ、ストロークが7,700ｍｍ、積載荷重が1,000kg。
詳しくはお問い合わせ、もしくはカタログをご覧ください。

【製品紹介（一部抜粋）】
○V溝付桝型ブロック
加工物を保持金具で締めつけ、平行、直角線をだせます。
保持金具でＶ溝を利用して、45°線の罫書等に利用できます。
FC250の鋳鉄製でシーズリングしてあります。
○マグネット付桝型ブロック
ケガキ、穴あけ、放電、ワイヤーカット加工での作業保持具として使用します。
Ｖ面、上面、両側面（一部）に吸着します。
ON/OFF切替用レバー付きです。

その他上記以外にも各種ブロックを幅広く取り揃えております。
その他詳細は、カタログをダウンロード、もしくはお問い合わせください。

熱処理専門会社として30年以上にわたり積み上げた熱処理技術を集約しました。ホットガスを利用した独自の冷却制御で低歪みを実現（特許第4051347号）。後処理工程を軽減して、トータルコストダウンに貢献します。

精密部品の微細バリ除去を行った事例をご紹介します。

板厚0.3mmで17ｘ17の正方形のセンターにφ5.5の穴が空いている
精密プレス抜きプレートの抜きバリ除去の依頼を受けました。

φ5.5穴の抜きバリは高さ4～5μm。
そのまま積層すると穴部がわずかに膨らんで均一な高さが得られず
求める特性が出ないという事で平面に傷を付けずに反りなどの歪を
発生させることなくバリだけを除去しました。

さらに同じプレートでプレス金型のダイチッピングによる大きなバリ、
幅520μm、奥行き65μm、高さ15μm、もメディアや加工条件をマッチする
ことで除去することができました。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

株式会社サイトでは、敷鉄板の曲りを一人で容易にきれいに復活できる
「鉄板矯正機」を取り扱っております。

場所を取らない全長8mのコンパクト設計、曲り状態を把握しやすい
鉄板固定・門型移動タイプ。

初めての使用でも安心の導入時作業指導も実施しております。
曲り箇所へジャッキを移動させてプレスするので安全です。

【特長】
■曲り箇所の特定が簡単
■簡単な操作
■省スペースで設置
■輸送コストを削減
■1日で20枚以上の鉄板を修正可能

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

【製品紹介（一部抜粋）】

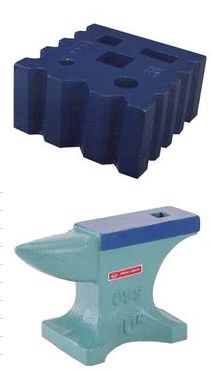

○蜂之巣床
穴を利用した叩き作業や床固定で使用します。
側面を利用した単純な曲げ加工も可能です。
小工場用、移動用、土木建築用等に使用されます。
技術を結集した優秀品です。
○アンビル
つぶし釘、鉋刃裏の叩き出し等に使用します。
角の丸みを利用した叩きも可能です。
形状は非常に理想的に設計され使用上大変便利です。
外観は近代感覚をとりいれたツートンカラーにて塗装されております。

各種サイズを幅広く取り揃えております。
その他詳細は、カタログをダウンロード、もしくはお問い合わせください。

強度・安全率はKTLシリーズ4倍以上としております。油圧パワーユニット はKTLシリーズは0.75kw～3.7kw内装型になります。型式KTL-2530-50-1Pは、大径銅管の溶接作用に使用できます。テーブル寸法は2,450ｘ3,000ｍｍ、ストローク5,000ｍｍ、積載荷重は1,000kg。
詳しくはお問い合わせ、もしくはカタログをご覧ください。

当社では、アダプターやアーム単体も小ロットから製作・加工致します。

1個からのご依頼や特注品にも対応でき、照明用ポールに投光器などの
器具を設置するための架台やアームは、ポールとセットでも単体でも製作可能。

照明器具を取り換える場合などに既設ポールと器具の径が合わないことが
ありますが、継手として使われるアダプターも1個から製作いたしますので、
ご相談ください。

また、フックバンドやポールキャップは 溶融亜鉛メッキや指定色塗装を
施して納品いたします。

【特長】
■1個からのご依頼や特注品にも対応可能
■架台やアームは、ポールとセットでも単体でも製作
■継手として使われるアダプターも1個から製作
■フックバンドやポールキャップは溶融亜鉛メッキや指定色塗装を施して納品

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

飯田製作所『細枠プレス品』の加工事例をご紹介します。

【お客様からの課題】
変形無き細枠形状（0.5mm～1.0mm）にて平面制度の高いプレス加工品

パネルグリップ・キャリーメートは、鉄板やガラス、ボード、木材、石材、窓枠等の搬送や、縦置きされたパネルやボードを取り出すために設計されたユニークな搬送ツールです。

基本的な使い方は、斜めから差し込み材料を持ちあげるだけでしっかりとグリップします。取り外しは、斜め下手前方向へ引き抜きます。材料の厚みによって機種をご選択ください。

当カタログは、様々なハンドツールを製造している豊光株式会社の
コンパクトな多機能ツールを掲載した総合カタログです。

手のひらサイズで扱いやすく、用途に合わせてお選びいただける製品を
数多くラインナップ。

いずれの商品も、サビに強く清潔で、ハードな使用にも耐えられる
ステンレススチール製です。

【掲載内容】
■TOOL NEO ALL-IN-ONE Plier
■TOOL NEO ALL-IN-ONE Knife
■TOOL NEO ALL-IN-ONE Shark
■TOOL NEO ALL-IN-ONE Panther
■TOOL NEO ALL-IN-ONE Carabiner

※詳しくはPDFをダウンロード頂くか、お気軽にお問い合わせ下さい。

当社では、オールステンレス製でハードな使用に耐える頑丈なステンレス製の
プレス一体型ツールボックスを取り扱っています。

優れた防錆性、耐蝕性を有し、軽量で手軽な手持ちタイプです。
一般家庭やホビーユーザーにも楽しく使っていただけます。

【製品詳細】
■品番：DSY-370
■色：Silver
■幅 Wmm：374
■深さ Dmm：164
■高さ Hmm：144

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

本カタログは、切断工具の国内製造メーカーである河部精密工業株式会社
のカタログです。

当カタログでは、「ジグソーブレード」をはじめとし、「セーバーソー
ブレード」や、「エアーソーブレード」などの切断工具を多数掲載して
います。

用途や目的に応じてお選び下さい。

【掲載内容】
■ジグソーブレード
■セーバーソーブレード
■エアーソーブレード
■プラマーソー RD
■プラマーソー D型　など

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
