三晃空調では、3Dレーザースキャナを活用し、正確な空間情報を計測し、
『リニューアル工事』を進めております。

3Dレーザースキャナで計測したデータ(点群データ)を、設備BIMソフト
「Rebro」のデータに変換可能。

これにより、同ソフト上の配管・ダクトとして編集作業ができるようになり、
効率よくモデリング作業ができます。

【3Dレーザースキャナの特長】
■最大60m離れた物体を計測できる
■高所の配管・ダクトを容易に計測できる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

3Dレーザースキャナを活用したリニューアルについて

当社では、さまざまなお客様のご要望に応えるべく、3Dレーザー
スキャナーを使用した「3Dスキャン計測サービス」を行っております。

屋内・屋外において人の手では計測することが難しい建築物の外観や
複雑な構造物、製造ラインやサプライ施設、大型部品などの3Dデータを
取得することが可能。

従来の測量機での「単点」での計測・測量と違い、非接触、短時間で
3次元形状測定できることが特長です。

【導入のメリット(一部)】
■現場での作業時間を大幅に短縮
■高い安全性
■工場・プラント・設備を3次元データ管理
■工場のライン移設検討等に有効
■干渉チェック

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

3Dスキャン計測サービス

当社では、ウェアラブル型計測デバイス「NavVis VLX」を用いて
短時間で広範囲の空間情報を取得できるサービスを行っています。

歩きながら点群データを取得していくため、従来の地上型3Dレーザースキャナーを用いる方法に比べ、現地での計測時間を大幅に短縮。（約1/6程度）

維持管理やメンテナンス工事など各種調査のほか、
ビジュアルコンテンツの制作にも貢献します。

【特長】
■移動体の自己位置特定と地図作成を同時に行うSLAM技術を活用
■短時間で広範囲の3Dスキャンが可能（1.5万ｍ2/日）
■計測データをもとにストリートビュー、シミュレーションが可能

※詳しくは資料をご覧ください。お問い合わせもお気軽にどうぞ。

SLAM技術を活用！【歩きながら3D受託サービス】

1. 製品概要
課題提起：
　取得した点群データ、有効活用できていますか？
　複数のソフトを使い分けて、点群処理に時間とコストがかかっていませんか？
　専門知識がないと点群処理は難しい、とお悩みではありませんか？
NuBasが解決する問題：
　複雑な点群処理、モデリング、差分解析を一つのソフトで完結。
　直感的な操作性で、初心者からプロまで短期間で習熟可能。
　高精度な解析により、インフラメンテナンスや施設管理における「変化」を可視化・数値化し、DXを推進。
2. NuBasの強み・特徴
直感的なUIとシンプルな操作性:
　点群処理に特化した機能を厳選し、迷わないUIを実現。誰でも簡単に専門性の高い処理が可能。
　一つのソフトで完結するため、他のソフトを覚える手間とコストを削減。
高精度な差分解析機能:
　構造物やモノの『変化』を数値情報からカラーマップで可視化。
　劣化や変形、摩耗などを正確に把握し、予防保全やメンテナンス計画に貢献。
　Scan to BIMを半自動で実現し、設計・施工プロセスの効率化を支援。

点群処理ソフト『NuBas』

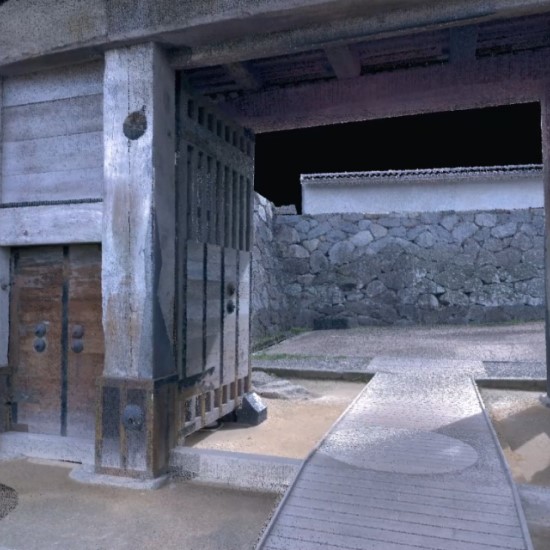

テクノブレインでは、改修工事現場で培われた3D計測技術を生かして、
文化財のデジタル保存にも取り組んでいます。

文化財や建造物の正確な形状・外観を次世代へ継承し、万一の災害や事故で
損傷した際には修復作業にも活用できる点群データを作成。

改修工事の現場調査や災害時の現状把握など、人が立ち入るのが困難な場所でも
ご利用頂けます。

また、点群データを使用した動画やVRコンテンツの作成も行っています。
条件によってはテスト計測も可能です。まずはお気軽にご相談下さい。

【特長】
■短時間で高精度の計測が可能
■足場を使用せず高所の計測が可能
■遠隔から計測するため対象物の損傷リスクがない
■人が立ち入れない狭い場所などの計測が可能

※詳しくは外部リンクページをご覧いただくか、お気軽にお問い合わせ下さい。

3D計測・モデリング

『AIR-Plate』は、どんな施設にもフィットするカスタマイズ性を持った
施設DXエンジンです。

施設情報をクラウドデータベースに格納し、どこからでも共有・編集が可能。
ページごとにアクセス権限を設定し、安全なデータ運用を実現。

施設の3Dモデルにデータベースの情報を投影できます。運営情報や修繕状況も
可視化し、施設のステータスを簡単にモニタリングできます。

【特長】
■データテンプレートでデータ共有・編集が容易
■3D Modelで図面が不要、直感的な施設管理
■3D Scanで遠隔地からの施設確認・管理
■BIツールで運営分析も安心サポート
■雑務軽減、AIがサポート
■暗号化技術で安全性重視のクラウド管理

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

AIR-Plate

『Z+F IMAGER 5016』は、スキャンとレジストレーションを同時に行える
高精度かつ軽量な位相差方式の地上型3Dレーザースキャナーです。

スキャンしながらタブレットPCで合成処理・カラー化・ノイズ処理可能。
オフィスでの作業時間を削減し、現場での計測漏れを防ぎます。

業務の効率化に貢献。待機時間のノンストレス
計測範囲は半径30cm～360m。
5016Aは毎秒218万点、5016は毎秒110万点の高速スキャン、高速wi-fiアンテナ内蔵。
測定誤差1mm以下(＠50m)の性能と低レンジノイズ
本体重量6.5kgの取り扱いやすさを兼ね備えています。

【特長】
■LEDライトを搭載し、トンネル・マンホール等の暗い場所でも外部照明なしで計測可能
■高速Wi-Fiアンテナ内蔵
■1スキャンで水平360°×垂直320°の範囲を測定可能
■HDRカメラ内蔵、ホワイトバランスも調整可能。
■安全性の高いレーザークラス1（危険度の最低レベル）公共の場所の使用も安全です。
■タブレット操作　立ち入りにくい場所の計測にも最適です。

※詳しくは資料をご覧ください。

3Dレーザースキャナ－ Z+F IMAGER 5016/A

当社は、歩きながら3D点群データを取得できる
ウェアラブルデバイスを使用した「3D計測サービス」を行っています。

デバイスには2台のLiDARが搭載されており、高精度の計測が可能。
SLAM技術を併用し、高品質の空間情報をご提供できます。
障害物も容易に避けられるため、広い施設・空間も高効率で計測可能です。

【特長】
■1日あたり10,000～20,000m2の範囲を計測可能
■階段、坂道などの高低差や、屋内・屋外も継ぎ目のないデータを取得
■4台のカメラで360°のパノラマ画像とLiDARより点群データを取得
■測量と組み合わせる事により、世界測地系・任意座標系に基づいたデータ構築が可能

工場内外のレイアウトの把握(1時間で3000m2を計測)、
都市計画での測量（4時間で15,000m2を計測）など様々なシーンで実績があります。

※「PDFダウンロード」からカタログと活用事例がご覧いただけます。

歩きながら短時間で3Dデータを取得『3Dレーザー計測サービス』

3Dレーザー計測はこれからの3D情報化時代の先駆けとなる技術です。
3Dレーザースキャナを用いて取得したデータ「点群」はお客様の様々な業務を改善します。

ご利用目的に合わせて低コスト高パフォーマンスな計測をご提案致します。点群合成/位置合わせにより、高品質な点群データをご提供します。

事例：プラント
2D図面が無い/改造による現況がわからない　そんな時は3D計測データを使った図面作成が有効です。
3D計測によるモデル化、図面化で修繕作業等が格段に低コストになります

※詳しくはカタログをダウンロード頂くかお気軽にお問い合わせください。

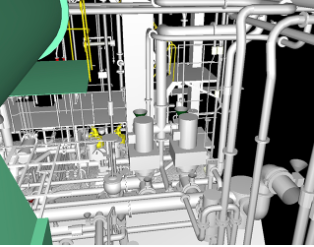

アズ・ビルド モデリングサービス　３Dレーザースキャナの計測

愛管株式会社の図面化ソリューション事業について、ご紹介いたします。

3Dレーザースキャナーを利用した現場調査及びBIMによる設計検討により
皆様のお悩みを解決。

迅速＆安価にビジュアル的な打合せができ、現場調査にかかる時間や手間、
コストを削減できます。

【サービス内容】
■スキャンサービス
■CAD化サービス
■施工検討サービス(配管・電装・空調)
■干渉シミュレーションサービス

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

3Dスキャン＆図面化ソリューション

当社はこれまで、エネルギー関連の大型プラントから事務所ビル、教育・
文化施設、住宅、インフラ施設まで、さまざまな建築づくりに携わってきました。

関西電力グループの一員として、人々が安全で安心して暮らしていける
環境づくりへの社会的責任を重く受け止めて、これまで培った高い技術と
経験をもとに、クライアントに信頼いただけるサービスを提供いたします。

ご要望の際は、お気軽にご相談ください。

【建築グループの取組み】
■公共施設などを中心とした社会インフラへの貢献
■電力グループの一員としてのニーズへの対応
■「エネルギー」「重要施設の安全性」に関する社会貢献
■他グループとの共同案件の取組みなど総合コンサルの一員としての役割

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

建築サービス

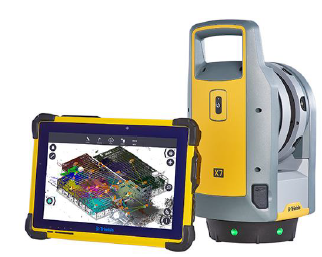

当社では、非接触で地形や構造物の3Dデータを取得可能な
「3Dレーザースキャナ」による測量サービスを提供しております。

『3Dレーザースキャナ測量』は、従来の単点での測量とは異なり、
1秒間に数百万点の点情報を高速かつ高精度に取得し対象物を面的に計測可能。

また、計測データは平面・縦横断図等の図化や3Dモデリング、各種施設の
新設・リニューアルや維持管理の検討のための資料など様々な用途に
対応する基盤データとしてご活用頂けます。

【利点】
■安全性が高い
■視覚的に捉えやすい

※詳細はお問い合わせください。

3Dレーザースキャナ　測量サービス

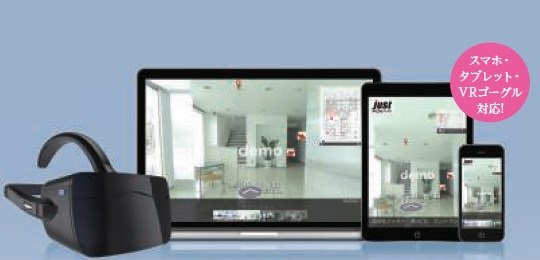

『J-PANO』は、建物屋内外のさまざまな状況を360°のパノラマ写真で撮影し、
その映像を繋いでストリートビュー化したサービスです。

パノラマ写真内に建物等に関するさまざまな情報を付与し、管理、共有でき、
施設の維持管理などにも非常に適しています。

天井内の狭い空間から工場等の広い施設まで、どこでも“見える化”が可能！
現場に行かずにPC上で情報共有できます。

【特長】
■360°パノラマ画像で建物のあらゆる場所を見える化
■スマホ・タブレット・VRゴーグル対応
■撮影から納品までスピーディ仕上が可能
■万全のセキュリティー対策
■様々なビジネスシーンに活用可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

360°パノラマVR作成サービス『J-PANO』

『Super Build／RC診断 Op.3次増分』は、RC造建築物の耐震診断ソフトウェア『Super Build／RC診断』に、静的弾塑性解析ソフト『Super Build／US2-改訂版』の荷重増分解析結果を利用した３次診断を行う機能を追加するオプションソフトウェアです。
SRC造建築物の耐震診断オプションソフトウェア『Super Build／RC診断 Op.SRC』と併せて利用することもできます。

耐震診断『Super Build／RC診断 Op.3次増分』
