構造物変位計測とは？課題と対策・製品を解説

当社は、3Dレーザースキャナーによる耐震補強計測・解析・モデリング・
図面作成・製作を行っております。

地上と上空の両方から計測することで、隙間なく計測できます。

バックパック型で、時間削減・コストダウン。
固定スキャナーの四分の一程度で、全体像を簡単に把握可能です。

【特長】
■地上と上空の両方から計測することで、隙間なく計測できる
■バックパック型　時間削減・コストダウン
■固定スキャナーの四分の一程度で全体像を簡単に把握できる
■詳細図面作成（一般図　製作図　材料調達表　合番図）
■工事前の安全管理業務に好適（足場、レッカーの搬入口、干渉）

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

レーザースキャナー　耐震補強計測

HDSが高い精度で構造物計測が出来る3次元レーザースキャナーである事はすでにお使いのお客様であれば皆様がご存知の事実です。
ライカのHDSは、時代を超えた何者にも代えられない貴重な文化遺産を計測する分野においても、すでに多くのお客様にお使いいただいております。

【仏教伽藍計測の一例】
高野山金剛峯寺境内伽藍中門跡地：　
高野山金剛峯寺は弘法大師空海が平安時代に開いた真言宗の総本山である。真言密教で有名な真言宗は、伝教大師最澄を開祖とする天台宗と並んで、日本文化と日本人のこころを支える二大源流仏教のひとつであり、その教えは現代まで引き継がれている。また同寺は世界遺産としても登録されており、かつて境内に建っていた中門跡地の遺構計測は、周辺地形、金堂、大塔等の空間位置計測データと共に高精度で結合されることにより、かつての荘厳な姿を本来の場所に正確な形で復元するための貴重な基本データになる。

●詳しくはカタログをダウンロード、もしくはお問い合わせください。

【３Ｄスキャナーの活用事例】仏教伽藍計測 / （株）共和様

当社では、3D点群データの高い精度を利用して2Dの平面図や断面図を
作成することができます。

当社の3Dスキャナーの読み取り範囲は約500mと広範囲。
構造物を一体化したイメージで再現することが可能です。

また、構造物の変状なども360°から確認・測定することができます。

【特長】
■再現：建物、構造物など現状を正確に再現　など
■測定：3Dデータの幅広い区間の距離も高精度で算出することが可能　など
■解析：地形の3Dデータからは等高線の解析も可能　など

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

3Dシミュレーション

新たな建築物が次々と生まれる現代において、貴重な文化財・建造物を未来に継承していくことが重要であり、3Dレーザースキャナによるデータの記録・保存（デジタルアーカイブ）を行い、今後の修繕や学術的研究に寄与することを目的として文化財の3次元計測を行います。

■対象
歴史上、芸術上、学術上、観賞上等の観点から価値の高い文化財、記念物、文化的景観、伝統的建造物群など

【3Dレーザースキャナ使用の利点】
■　短時間で高精度の計測が可能
■　足場を使用せず高所の計測が可能
■　遠隔から計測する為対象物への接触による損傷リスクがない
■　図面に含まれない周辺との関係や環境をデータ化できる

【プロジェクトの方法・手順】
１　3Dレーザースキャナによる3次元計測（現地作業）
２　取得した点群の仮合成・確認（現地作業）
３　点群の合成
４　点群内の浮遊物、移動物などのノイズ除去
５　データの書き出し

【成果物】
■　点群データ及び360°パノラマ写真
■　点群を使用した動画、3Ｄモデル、ＣＡＤ図面　など

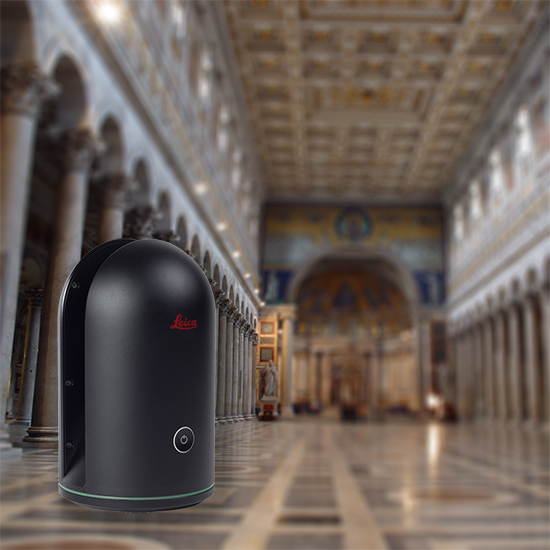

3Dレーザースキャナによる文化財3次元計測の解説！
