出来形管理とは？課題と対策・製品を解説

『Leica ScanStation P30/40』は、計測時間、計測範囲、正確性、
耐久性において理想的で、ディテールも確実に取得する
レーザースキャナーです。

計測距離は最長270m、しかも1秒間に100万点という高速で高品質の
3DデータとHDR画像を生成。

優れた計測レンジと角度精度、そして低レンジノイズと測量に適した
2軸補正からハイクオリティのリアルな3Dカラー点群データを生成します。

【特長】
■ディテールを確実に計測
■正しい選択
■過酷な環境でも高パフォーマンスを実現
■ダウンタイムの短縮
■スキャニングのトータルシステム

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

Leica ScanStation P30/40

『マルチレンジスキャナー3D計測業務』は、速さと高精度を兼ね備え、
高次元の作業を実現します。

多種多様なスキャナで業務品質が向上。3Dイメージの共有で、関係者間の
意思伝達がスムーズになり、簡単・確実・安心な作業で3次元化を実現できます。

3Dレーザースキャナによる測量のことならきんそくへお任せください。

【特長】
■速さと高精度を兼ね備え、高次元の作業を実現
■BIMからCIMまで広範囲な作業を実現
■多種多様なスキャナで業務品質向上
■3Dイメージの共有で、関係者間の意思伝達がスムーズ
■簡単・確実・安心な作業で3次元化を実現

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

マルチレンジスキャナー3D計測業務

有限会社NAO企画では、すべてのデータがデジタルデータなので、
出来形データ作成の手間を大幅に削減できる『3Dレーザースキャナー
計測』を行っております。

安全にかつ短時間で3次元の座標が取得可能。
文化遺産計測や被災地の復興などさまざまな業務で活躍します。

また、従来のトータルステーションで出来なかった広範囲の計測を、
360°×270°のフルドーム計測で1秒間に50,000点という
高速で効率的かつ高精度に得ることが可能です。

【特長】
■すべてがデジタルデータのため、出来形データ作成の手間を大幅に削減
■従来よりも安価にCG化できるので、いろんな応用も実現可能
■お城などの文化遺産の復元、保存計画にも大きく貢献

※詳細についてはお気軽にお問い合わせください。

『3Dレーザースキャナー計測』のご案内

LS600 レーザースキャナーは、次世代型ハンドヘルド3Dレーザースキャナーで、先進のSLAM技術、内蔵RTKモジュールによりセンチメートル級の精度を実現します。デュアル48MP広角カメラを搭載し、高精度のカラーポイントクラウドを生成。LiDAR、IMU、カメラ、GNSSを統合したマルチセンサーフュージョン技術により、屋内外を問わず高精度のスキャンを提供します。16ラインまたは32ラインのLiDAR構成で、最大300mの検出範囲をカバーし、最大640,000点/秒のスキャン速度を誇ります。

LS600レーザースキャナー

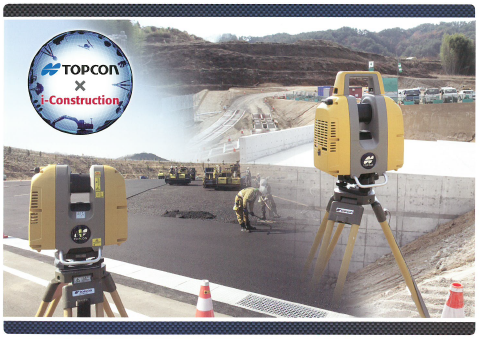

『GLS-2000』は、i-Constructionの点群計測に好適な3D Laser Scannerです。

ノイズの少なさと長距離で定評のあるパルス方式に
ウルトラハイスピードサンプリング技術を採用。高速化を実現しました。

また、設備やインテリアなどの短距離から土木現場の現況作業や
大型構造物まで用途に応じて3種類からお選びいただけます。

【特長】
■測定レンジによって選べる3つのラインアップ
■速さを追求したパルス(TOF)方式スキャナー
■簡単操作のオンボードコントローラ
■Direct Height Measurement(器械高自動測定)機能搭載
■広角・狭角デュアルカメラ

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

3D Laser Scanner『GLS-2000』

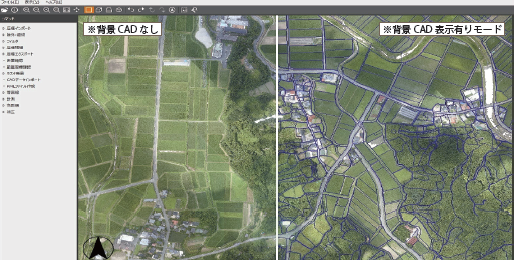

『3D-Base』は、フィルタ機能付きの大量点群管理システムです。

プレビュー範囲内の断面(縦方向・横方向)を表示することができ、
簡単なクリック操作で断面の位置を移動させ、即座にその断面を表示。

また、同時にフィルタリングの計算結果が断面表示に反映されます。

【特長】
■「2次元表示」「3次元表示」「鳥瞰表示」「オルソ表示」が行える
■CADデータをインポートすることで背景に表示可能
■断面計算機能あり
■着色座標はカラーモードで着色なしであれば段彩表示可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

大量点群管理システム『3D-Base』

●効率的な点群ワークフロー
・200m先でもターゲットスキャンが可能。広域現場でも、ターゲット移動の回数が格段に減り、作業量が大幅減少します。

・360°プリズムにも対応し、器械点移動の際にプリズムの向きを変更することなくすぐに測定開始。計測時間の高速化を実現します。

●点群品質の向上
・反射率の低い暗色の路面にも強く、1mm（σ）＊の面精度を確保。i-Constructionにおける舗装工の出来形計測に対応します。
＊MAGNET Collageで解析した場合。

・通常画像を使用して色付けされた3D点群データは日陰が黒つぶれしたり、日向が白飛びしたりしますが、HDR画像を使用すれば、より自然でリアルな3D点群データを生成します。

【特長】
■器械点・後視点法/後方交会法プログラム搭載
■360°プリズムにも対応する長距離ターゲットスキャン
■面精度が1mm（σ）に向上
■HDR撮影でくっきり3D点群データ生成
■リモートコントロール対応
■敏速サポート可能な純国産レーザースキャナー

※詳しくはカタログPDFをご覧いただくか、お気軽にお問い合わせ下さい。

3Dレーザースキャナー『GLS-2200シリーズ』

『NavVis VLX』は、複雑な現場の3次元デジタルデータを
高速かつ高品質に取得するウェアラブル型計測デバイスです。

2台の多層LiDARセンサーによる3次元計測と先端のSLAM技術との
組み合わせにより最高クラスの点群精度を実現。

デバイス上部に搭載の4台のカメラは、作業者が映り込むことなく、
それでいて死⾓を作らず、⾼解像度パノラマ画像の撮影が可能です。

【特長】
■2台のLiDAR
■360度を完全にキャプチャー
■エルゴノミクスデザイン
■Control Pointに対応
■自然な歩行感覚で計測

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ウェアラブル型計測デバイス『NavVis VLX』

★NETIS登録商品　CB-240002-A　
★特許7283849 配筋検査システムおよび配筋検査方法
【これまでの課題】
従来の配筋検査では、検査前の準備や画像・帳票の整理、撤収作業など多くの手順が必要です。また目視による計測作業は作業時間がかかるため、現場の負担となっていました。
　「必要な手順が多く手間がかかる」
　　・マーカーの設置等、検査前の準備が必要
　　・写真撮影や帳票の作成・整理など手順が多い
　「人手と時間が必要」
　　・目視で確認作業を行うため時間がかかる
　　・作業や規模によっては複数の人員が必要
【AIソリューション】
・SurfacePro(カメラ内蔵Windowsタブレット)で配筋を撮影するだけで、画像解析技術とAI技術を活用し鉄筋本数・鉄筋径・鉄筋間隔を瞬時に自動計測しリアルタイムに確認できます
・準備として短いロッドテープを設置するだけであり、配筋検査を1人で行うことができ、1回の配筋検査にかかる時間を約70%削減できます。また、計測、帳票作成を自動で行うため人的ミスも削減できます
・従来の検査手順を大幅に省略し、作業時間の短縮・人員の削減が可能です

ＡＩ鉄筋出来形計測システム　AIJO 配筋王　【ＮＥＴＩＳ登録】

『GeoMation』は、鉄筋出来形検測を自動化して、現場のDXを
実現するシステムです。

鉄筋の配置間隔・継手長・かぶりが計測可能。

撮影画像と計測結果をクラウド帳簿生成サービスへ連携できます。

【特長】
■デプスカメラ&Androidタブレットを利用
■配筋状況を3次元的に把握可能
■面倒な帳簿作成も自動化

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【DXで省力化・省人化】鉄筋出来形自動検測システム

「点群データを撮ったものの、活用出来ていない」という声を頻繁に耳にします。
データが非常に重く開けない。
点群のままでは扱いづらい。
どう使えば良いか持て余している。
そんな課題を積木製作が解決します。
3DCG, BIM, XRの豊富な開発ノウハウを活かし、点群データの撮影から活用までワンストップでご提供します。

点群計測・3Dスキャンサービス　積木製作【VROX】

4つのサービスを必要に応じてご利用いただけます。

■3D設計データ作成サービス
　2次元の設計図面から3D設計データを作成。3D設計データはMC/MGでも使用可能。

■3D点群処理データサービス
　3D点群処理ソフトウェア「MAGNET Collage」を使用して、大容量のデータも迅速に処理。
●3Dレーザースキャナー
器械点・後視点法、後方交会法をはじめ、点群マッチングやマニュアル等のレジストレーションにより点群処理を行います。
●UAV
UAVによる空撮画像から画像を統合し3D点群を生成。「TSトラッキングUAS」をはじめ、ログファイル付きUAVデータ、ジオタグ付き写真データの解析を行います。

■データクリーニング / TIN作成サービス
　より正確な形状の点群データにするため、作成した点群データのノイズを除去。また、MC/MGの土量計算、出来形管理で利用可能なTINデータを点群データから作成。

■3D出来形ヒートマップ作成サービス
点群データと3D設計データから出来形検査のためのヒートマップを作成。
出来高土量算出でも活用可能。

3Dデータサービス

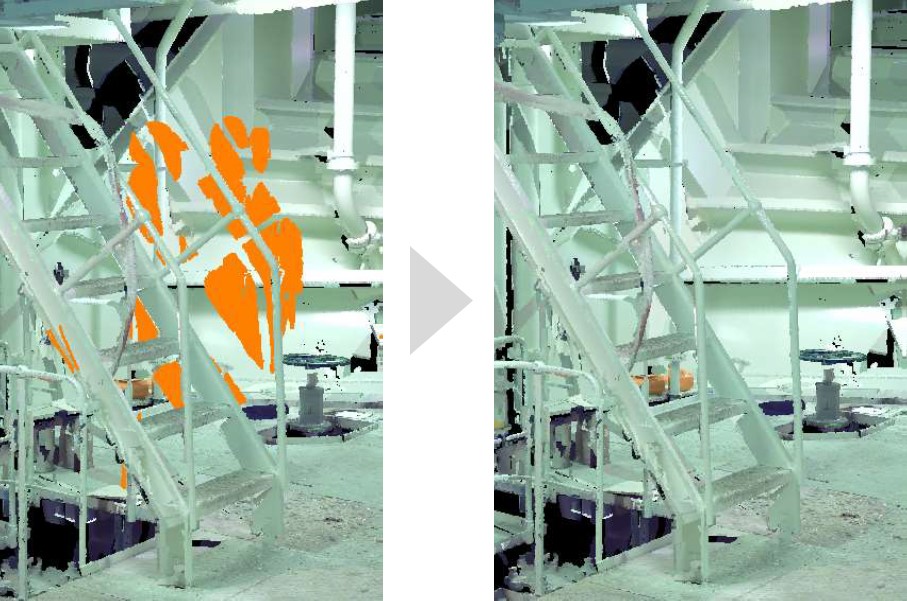

当社では、点群処理ソフト『InfiPoints』を取り扱っております。

3Dレーザースキャナで計測した大容量の点群データをパソコン上で見て
現場を確認したり、点群からCADモデルを作成してBIMソフトやCADに
受け渡し、従来のモデリング作業を省力化したりなどができます。

これまでの工事プロセスやシミュレーション業務にイノベーションを
もたらします。

【特長】
■データの読み込み・データの前処理・シミュレーション・モデリング・
　成果物作成の5つのプロセスをワンストップでサポートします
■準備作業の省力化・効率化
■既存設備の情報をBIMに統合

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

点群処理ソフト『InfiPoints』

『Clear points』は、専用のパソコンがなくても書けるソフトで、
ノイズを抑えたきれいな描画ができる点群ソフトです。

軽量化してもクリア表示お使いのPCで表示可能で、断面表示を
エリア毎に分割し、別ソフト用にエクスポート。

また、測量点を点群上に表示ができ、境界点が確認可能です。

【特長】
■大規模点群をクリアに表示
■点群軽量化機能
■クリッピング機能
■簡易測定機能
■オルソ出力で2D利用
■透過度設定
■測量データSIMA読み込み

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

点群ソフト『Clear points』

アイチマイクロでは、現場を知り尽くした知識と対応力でICT施工をお助けいたします。

ドローン(UAV)と地上レーザースキャナ(TLS)による高品質な3D測量と
当社サービスを結集させ、現場施工のICT化をサポートするワンストップサービスを実現。
また、3D測量のみ…、3Dモデル作成のみ…、電子納品作成のみ…など
部分的に請け負うこともできます。

BIM/CIM関連の3Dモデリングと合わせたサポートやサービスも可能です。
ぜひ一度ご相談ください。

【ICT施工のこんなお悩み、ありませんか？】
■ICT施工が求められているが、何をすればいいかわからない
■もっと効率よく現場を動かしたい
■内製化に向けて自社でもICTのノウハウを蓄積したい
■手間のかかるデータ作成の部分だけを依頼したい
■地元の建機会社と一緒にICTを活用していきたい
■丁寧なコミュニケーションのできる業者を探している

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

まかせてICT！／3D測量サービス

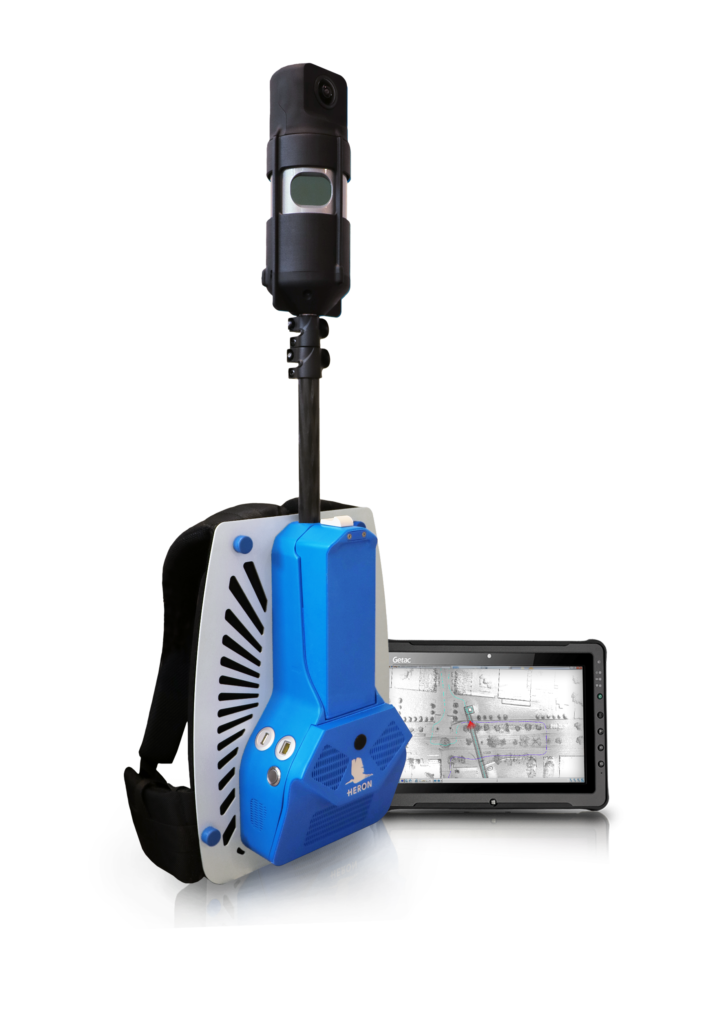

当社では、計測者が背中に装着し歩くだけで周辺状況の3Dデータを取得できる
という、画期的なタイプの3Dレーザースキャナー「HERON」を使用した
3Dデータ計測サービスをご提供しております。

計測者が背中に装着し歩くだけで、周辺状況の3Dデータを取得することが可能。
短時間で広範囲の計測を可能にすることで、コスト削減、低料金でのサービスを
実現します。

【「HERON」特長】
■「SLAM式」といったGPS/GNSSを使用せず処理を行うタイプのスキャナー
■キャリブレーション作業が必要なく、セットアップ後すぐに計測開始可能
　(※もちろんGPSデータが必要な場合は、対応させていただきます。)
■計測中はタブレット端末でデータ状況をリアルタイムに確認できるので、
　計測漏れを防ぐことができる
■軽量で用途が広く、トンネルや鉱山のような地下の場所、工業用プラントなど、
　屋内屋外問わず、多様な対象を計測することが可能
■3Dデータと共に360度写真データも同時に取得可能　など

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

3Dデータ計測サービス

『3D計測』とは、レーザー光を構造物に照射し、その反射光量の測定から
3次元幾何情報を取得することで、非接触で、短時間に3次元形状測定できる
計測技術です。

既設構造物へ新設構造物を追加する場合、既設構造物の現状を正確に
把握することが重要となり、さらには、道路規制を極力避け、社会的損失を
最小限に抑えることが要求されます。

当技術は道路規制を最小限に抑えつつ、既設構造物の計測を実施でき、
複数のジャンクション工事を中心に適用実績があります。

【特長】
■データ取得のための時間が大幅に短縮できる
■道路規制を最小限に抑えつつ、既設構造物の計測を実施できる
■複数のジャンクション工事を中心に適用実績あり

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

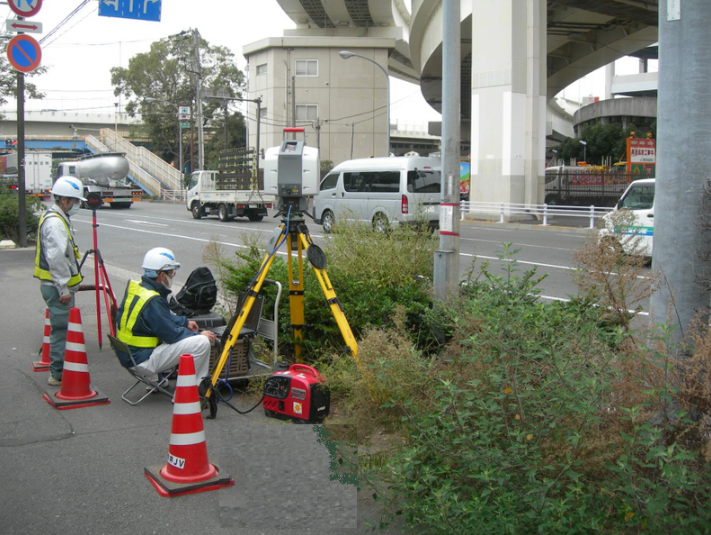

【時間短縮・混雑抑制】3Dレーザースキャナーによる計測技術

『Z+F IMAGER 5016』は、スキャンとレジストレーションを同時に行える
高精度かつ軽量な位相差方式の地上型3Dレーザースキャナーです。

スキャンしながらタブレットPCで合成処理・カラー化・ノイズ処理可能。
オフィスでの作業時間を削減し、現場での計測漏れを防ぎます。

業務の効率化に貢献。待機時間のノンストレス
計測範囲は半径30cm～360m。
5016Aは毎秒218万点、5016は毎秒110万点の高速スキャン、高速wi-fiアンテナ内蔵。
測定誤差1mm以下(＠50m)の性能と低レンジノイズ
本体重量6.5kgの取り扱いやすさを兼ね備えています。

【特長】
■LEDライトを搭載し、トンネル・マンホール等の暗い場所でも外部照明なしで計測可能
■高速Wi-Fiアンテナ内蔵
■1スキャンで水平360°×垂直320°の範囲を測定可能
■HDRカメラ内蔵、ホワイトバランスも調整可能。
■安全性の高いレーザークラス1（危険度の最低レベル）公共の場所の使用も安全です。
■タブレット操作　立ち入りにくい場所の計測にも最適です。

※詳しくは資料をご覧ください。

3Dレーザースキャナ－ Z+F IMAGER 5016/A

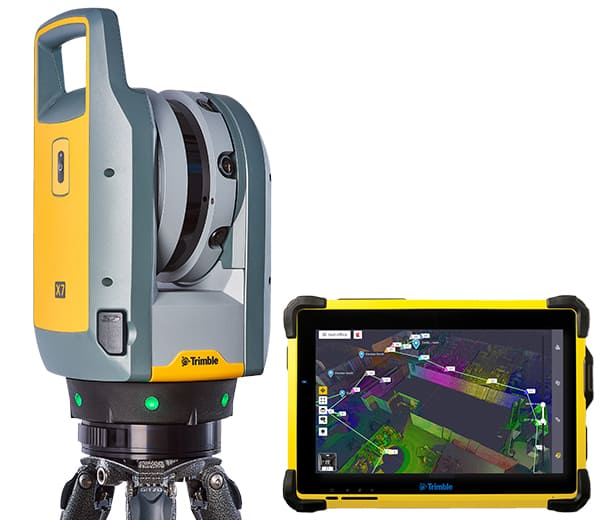

Trimble X7 Perspectiveは、今までの常識を打ち破る「シンプル・スマート・プロフェッショナル」な新時代を切り拓く地上型レーザスキャナです。 今までに例のないワークフローは、 たとえ3次元測量の経験がなくとも 「簡単・正確・効率的」な作業と質の高い成果をご提供します。

今までの地上型レーザスキャナの導入に、多くの疑問や高いハードルを感じていたお客様にもベストソリューションとしてご提供させていただきます。

整準作業はオートキャリブレーション機能により必要が無く、リアルタイム全自動レジストレーション機能により点群が自動合成、ターゲットが無くてもOK。1秒間に 50 万点のスキャンスピー ド で高精度、三脚はカーボン製の軽量なGITZO 三脚採用。

従来のレーザスキャナではスキャンできなかった低反射率の対象物も Trimble X7 はスキャンすることができます。高感度モードを選択することにより、照射するレーザの波長（周波数）を変えることにより、アスファルトや黒っぽい対象物も確実にスキャンできるようになりました。

3Dレーザスキャナ Trimble X7 Perspective

当社では、3Dスキャナー業務を展開しております。

3Dスキャナーを使用した測量により点群データを作成、それらを活用し、
3Dモデルの作成から図面作成まで全て行うことが可能。

3D測量は短時間で広範囲、また人の手の測量では難しい複雑な状況下での
測量も可能。また、ソフト開発にも注力しているので、今後3Dスキャナーを
用いた活用方法のご提案ができます。
短時間で効率の良い測量、広範囲の測量、不可能を可能にする、測量データ活用に貢献。
測量した点群データのお渡しだけなくそれを基に実施設計図、施工図等の図面作成や3Dモデルの作成もできます。

【サービス内容】
■現地調査
■図面作成
■3Dモデリング

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

3Dモデルの作成から図面作成まで、一貫体制『3Dスキャナー業務』

『Modely』は、iPad等で配筋をスキャンするだけで配筋検査項目を自動で帳票化できるサービスです。

公共工事で活用できる『新技術』の承認及び『NETIS』も登録完了！
国土交通省中部地方整備局との「現場ニーズ・技術シーズのマッチング」での現場試行の結果、デジタルデータを活⽤した鉄筋出来形計測の試⾏要領（案）に準拠した「新技術」として承認されました。これによりModelyは「直轄工事における新技術活用の推進」の対象技術となります。また、令和5年度インフラDX大賞においてスタートアップ奨励賞も受賞いたしました。

■中部地方整備局：https://bit.ly/41JHBuu
■NETIS：https://bit.ly/41JZv07
■NETIS番号：CB-230008-VE

画面上で検査範囲を選択するだけで、全自動で鉄筋３次元モデルを生成し、帳票まで自動で作成できます。打設後不可視部になる現況配筋モデルを出力してBIM/CIM原則化への対応も可能。また、発注者とデータを共有でき、クラウド上で配筋検査が完結します。

配筋検査の省力化によるコスト削減や人手不足解消に貢献します。

＜NETIS登録技術＞3次元配筋検査システム「Modely」

ICT施工でこんなお悩み、ありませんか？
・ICT施工が求められているが、何をすればいいかわからない…
・もっと効率よく現場を動かしたい…
・内製化に向けて自社でもICT施工のノウハウを蓄積したい…
・手間のかかるデータ作成の部分だけを依頼したい…

アイチマイクロがそんなお悩みをまるっと解決！
長年現場に関わり続けてきたアイチマイクロならではの
ワンストップサービスで、建設現場の生産性アップにつなげます。
もちろん3D測量のみ・3Dモデル作成のみ・電子納品作成のみなど、部分的に請け負うことも可能です。

【特長】
■ドローン(UAV)と地上レーザースキャナ(TLS)を使用した3D測量サービス
　起工測量、出来形計測、災害時の状況把握、地形の3D化など様々な用途に対応
■現場のICT化に欠かせない3Dデータの作成
　取得した点群から現況3Dモデル、設計図面から3次元設計データを作成し、それらを重ねて土量算出を行う
■3D出来形管理の品質評価と資料作成
　出来形計測から評価用データの作成、3次元設計データとの比較、出来形管理資料の作成が可能

i-Construction対応『 ICT施工』をサポート！

世界で活躍するライカ三次元レーザースキャナーの活用事例集をプレゼント！！

ライカ三次元レーザースキャナーの世界展開の一部をご紹介いたします。
最近では様々なニーズに応じた各分野への広がりを見せています。 例えば、教育・観光事業・歴史的建造物保護（ユネスコ）などです。
3元スキャナーが測量のスタンダードになりつつあり、三次元データは 今後もますますその活躍の場を広げることでしょう。

【掲載事例】
・ユネスコ世界遺産計測
・３D都市モデル化（アヤソフィア　イスタンブール）
・トンネル計測
・道路計測（道路構造物） 　　　　　　　　　　　　　　など

●詳しくはカタログをダウンロード、もしくはお問い合わせください。

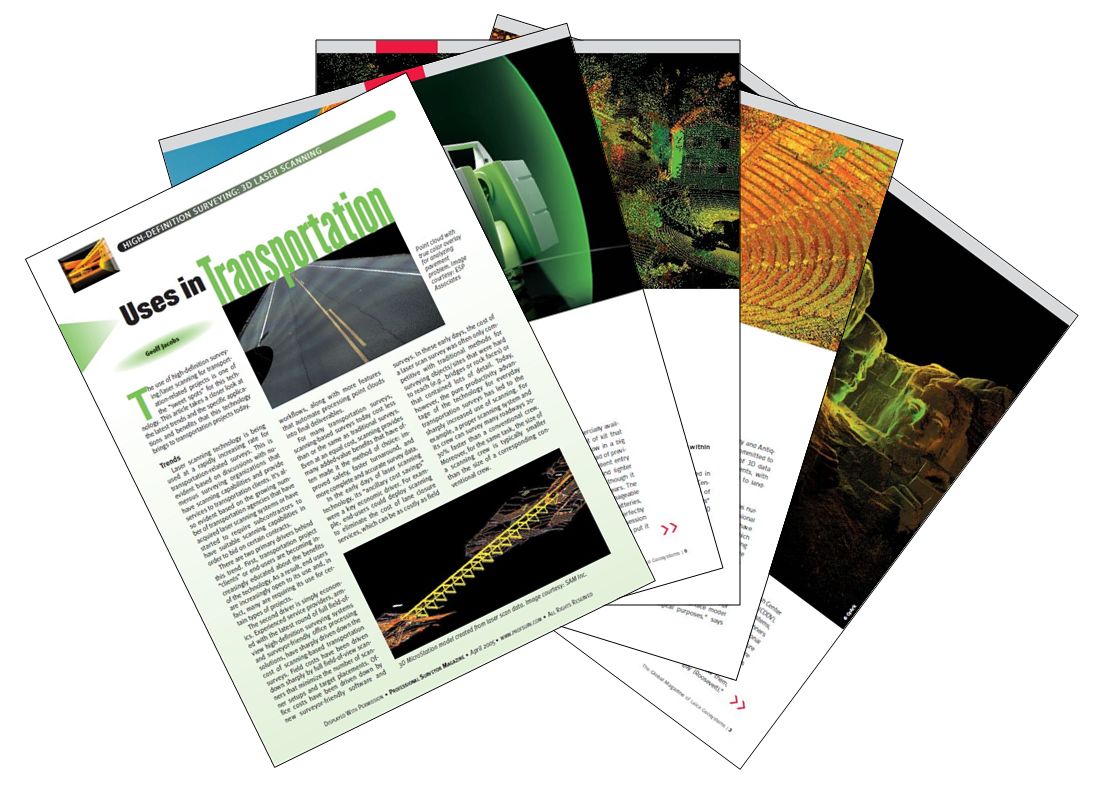

【無料進呈】超高速3Dレーザースキャナー「活用事例集」海外版

3Dスキャナーで切土盛土を簡単に把握し、進捗管理、施工管理を効率化！
ストックヤードの定量計測にも最適です。

3Dスキャナーの計測で取得された3次元データは、対象物の形状を精度よく測定しソフトウェアにより視覚的に把握しやすいものとなります。

また任意の位置で断面を切り出したり、平面分割ピッチを変えたりと要望に応じたデータ加工を非常に効率的にします。

【特長】
・切土盛土を簡単把握
・進捗管理、施工管理を効率化
・i-Constructionにも対応
・ストックヤードの定量計測にも


※詳しくはお問い合わせいただくか、カタログをダウンロードしてご覧下さい。

【i-Constructionに対応】3Dスキャナ計測で土量算出

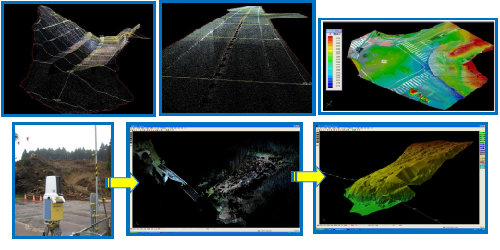

3Dレーザースキャナーによる現況確認システムは、地上型3Dレーザースキャナーの特性を活かし、計画・計測・点群・三角網生成・縦横断図作成までの一連作業規格を統一し、土工事や舗装工事で要求される起工時の現況確認及び施工後の出来形確認をサポートするシステムです。
作業員が危険箇所に立ち入らなくてもよく、重機・車両等との接触事故防止になるため作業時の安全性が向上します。

【特徴】
○点群データ・画像データを短時間で連続取得
○３次元での測量データ管理ができる
○計測データより追加断面作成が可能
○再度現場での計測が不要。工程短縮
○作業時の安全性の向上

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

測量　3Dレーザースキャナーによる現況確認システム

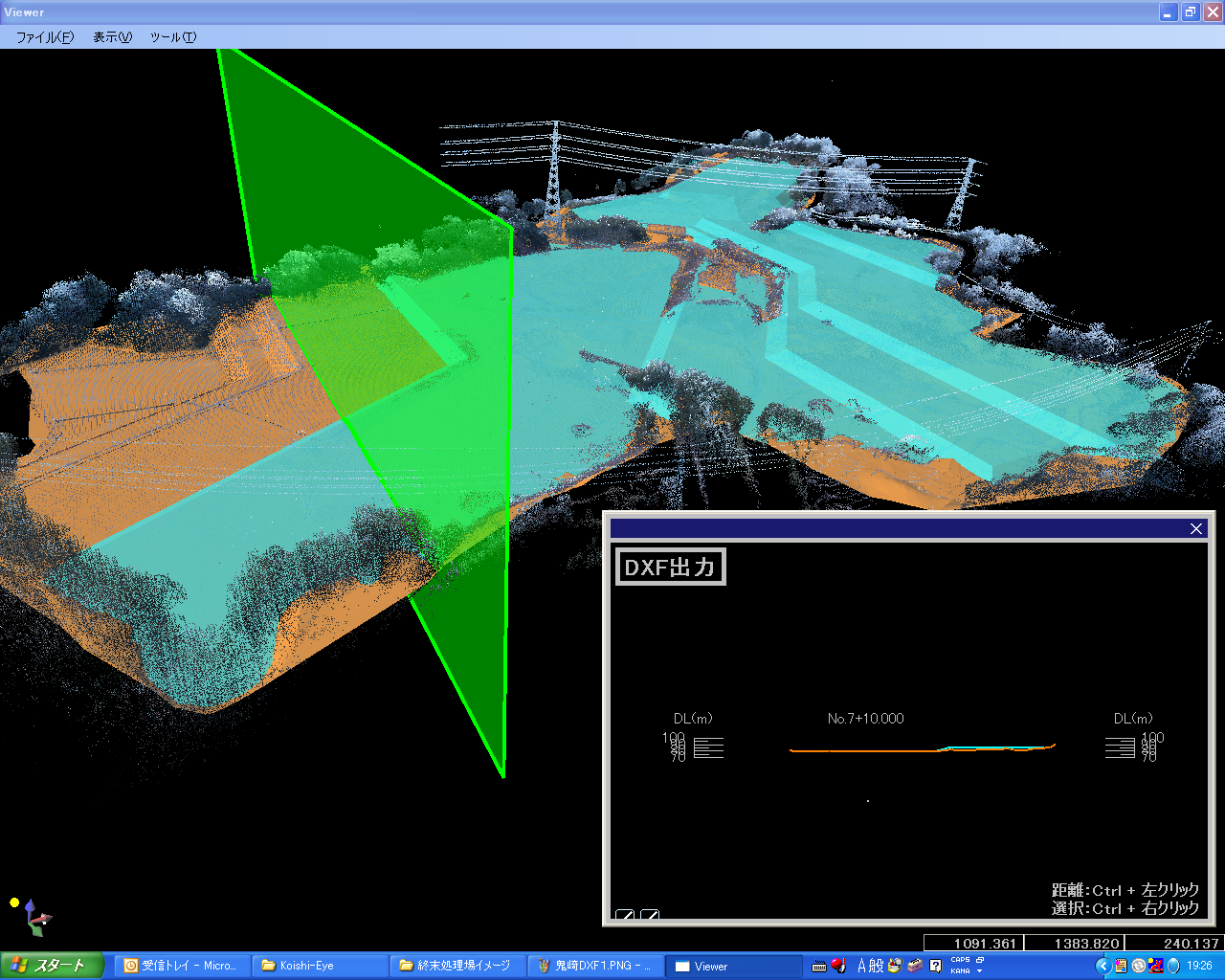

当社では、3Dレーザースキャナー計測を行っております。

毎秒数千点におよぶ高速レーザースキャナーにより、短時間で高精細な
3次元データの取得が可能でコストダウンにもつながり､ 点群データを
CADデータとしてご活用いただけます。

また、計測した3次元データは、目的に応じて体積計測や自由な位置での
縦横断作成、 3次元モデリング作成など様々なシミュレーション活用が可能です。

【特長】
■スピーディーにデータ取得
■広範囲のデータ取得による全体把握
■正確なデータをPC上で可視化
■定期的な測量による維持管理

※詳細はお問い合わせください。

3Dレーザースキャナー計測サービス

3Dレーザースキャナーによる計測を行った事例をご紹介いたします。

製鉄所建屋の柱補強工事を行うため、稼動している天井クレーンを
とめることなく、柱や天井トラスとの隙間寸法を解析し、仮設足場の設置を
検討したいというクライアントからのご依頼でした。

3Dレーザー計測を活用することで稼働中の機械類を完全にとめずとも、
安全かつ正確に計測や解析をすることができ、現状の正確なクリアランス確認を
行ったことで、仮設足場設置に役立ちました。

【メリット】
■安全で効率良く、三次元データを取得できる
■エビデンスとして、顧客への説明に利用できる
■シミュレーション動画によって、関係各所でイメージを共有できる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【参考事例】稼働設備の干渉確認およびシミュレーション動画

当社では、回転するミラーから射出されたレーザーが対象物との距離と角度を
計測し、座標を取得する3次元測定器「3Dレーザースキャナー」を用いた、
『3Dレーザースキャン測定』を承っております。

3Dレーザースキャナーをビルの現況調査に用いることで、計測時間の短縮、
測り忘れによる手戻りの防止、高所作業の不要による安全への貢献が期待できます。

購入前のトライアル、購入するほど頻度がないが現地調査を
3Dレーザースキャナーで行いたい場合は、ぜひご用命ください。

【3Dレーザースキャナーが必要とされる場所】
■BIM（ビルディング・インフォーメーション・モデリング）
■文化財アーカイブ・考古学
■工場・プラント・エンジニアリング
■ゲーム・映像・広告

※詳しくはPDFをダウンロードしていただくか、お問い合わせください。

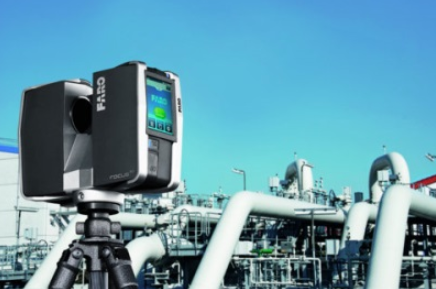

3Dレーザースキャン測定サービス

『Ni-CCS 3De』は、3D-CAD（Autodesk 社製：Civil 3D）を根幹とする
アドオンソフトであり、土工事における施工計画、設計、施工、
施工管理を支援する施工支援システムです。

本システムにより、設計データの3次元化（設計支援）、3次元データによる
測量（施工支援）、土量管理の3次元化（施工管理支援）など3次元による
現場へのサポートを可能にします。

また、本システムと情報化施工を組み合わせることで、
現場作業の大幅な時間短縮・作業の効率化が可能となっています。

【特長】
■3Dデータによる測量支援
■3Dデータによる土量管理支援
■3Dデータによる出来形管理支援
■用途別の機能拡張が可能
■LandXML形式に対応

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

3D施工支援システム『Ni-CCS 3De』

『MSF Ticalc』は、工事施工前後を計測して計算を行う
3D出来高管理システムです。

面造成での高さのヒートマップだけでなく、
構造物の厚さについてのヒートマップにも対応。

また、当社PDF3Dコンバータを使用し、この結果を3DPDFファイルに
書き出すことができます。

【対応構造物】
■ピア：小判型/角型(斜壁・直壁どちらでも可能)
■アバット：角型(斜壁・直壁どちらでも可能)
■下水道：大口径円管/ボックスカルバート

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

3D出来高管理システム『MSF Ticalc』

きんそくは、ICT活用を全面的にサポート致します。

UAVで計測した(レーザー・写真)データから3Dモデルにし、3Dスキャナーによる
三次元モデリングを実施。3次元測量データによる設計・施工計画が可能です。

当社は、建設生産システム革命に取り組んでいます。
ご用命の際はお気軽にお問い合わせください。

【フロー】
1.測量：UAV・3Dによる3次元起工測量
2.設計：3次元設計データの作成
3.施工：ICT建設機械による施工
4.出来形管理：UAV・3Dによる3次元出来形測量
5.納品：3次元出来形図の作成

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

インフラDXで進化する建設現場

HDSが高い精度で構造物計測が出来る3次元レーザースキャナーである事はすでにお使いのお客様であれば皆様がご存知の事実です。
世界的な文化遺産や古より伝わる文化財など現代に生きる私たちが責任を持って後世に引き継がなければならない貴重な対象物計測においても、すでに多くのお客様にお使いいただいております。

【舞子砲台跡遺跡 ： 神戸市垂水区東舞子町】
1863年（文久３年）将軍の命で、明石藩が築いた砲台の一つとされる。当時、大阪湾に現れる外国艦船に備えて勝海舟の技術指導を受けて築かれた砲台で、屏風のような屈曲した「稜堡式」と呼ばれる様式で作られている。この形の石造り砲台は全国的にも珍しいといわれ、大きさを揃えた花崗岩は幕末から明治期に見られる特有の技法で積み上げられていたことが確認された。

●詳しくはカタログをダウンロード、もしくはお問い合わせください。

【３Ｄスキャナーの活用事例】文化財計測 / （株）アコード様

長距離計測能力 によ り 広範囲を短時間で計測
・最大測定距離2000m
・広範囲を短時間で計測可能
・立ち入り が困難な場所でも 安全な場所から短時間の計測が可能
・地表面においても1 回のスキャンで広範囲の計測が可能
・スキャナの設置点数が削減出来ますので、工期が短縮可能
・操作方法の取得に多くの時間を要しません。
・i-Construction への取り組みには好適な長距離型のスキャナ
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

３Dレーザスキャナ-　長距離型　PENTAX S-3200V

株式会社みすず綜合コンサルタントでは、可搬性に優れ、高精度な計測を
可能にする「地上レーザー」と短時間で広範囲の計測を可能にする
「UAVレーザー」にて3Dレーザー計測・解析サービスを展開しております。

災害現場からi-Constructionまで、地上型とUAVレーザーの併用により
ほぼ100％の計測可能範囲が実現しました。
ご要望の際はお気軽にお問い合わせください。

【特長】
■地上レーザー
　・最長1,400mまで計測可能
　・測定精度8mm
■UAVレーザー
　・最長920mまで計測可能
　・測定精度10mm

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

3Dレーザー計測・解析サービス

『Leica RTC360』は、高速かつ機動性に優れた高精度の
3Dリアリティキャプチャ・ソリューションです。

周囲の状況を3次元データ化し、高速で使いやすく高精度のポータブル・
ハードウェアおよびソフトウェアを提供し、現場およびオフィスの業務の
効率性と生産性を改善。

また、自動レジストレーションが可能なCycloneFIELD360ソフトウェアを現場で
使用すると、その場ですぐに確認できる優れた精度のデータを提供します。

【特長】
■スピーディ
■機動性
■高精度
■現場での事前合成処理

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

3Dレーザースキャナー『Leica RTC360』

『BLK360』は、本体のボタンを押すだけですぐにスキャンを開始できる、
ライカジオシステムズ社製の3Dレーザースキャナーです。

重さ1kgと非常に軽量・小型で、現場への持ち運びが容易。
最大360,000点／秒のスキャンスピードで、60m先まで計測可能です。

HDR画像、サーマル画像、点群データの取得、iPad Proへのストリーミングが
わずか3分で完了。計測作業の大幅効率化に貢献します。
詳しくは製品カタログをご覧ください。

【特長】
■軽量・小型で低価格な3Dレーザースキャナー
■ボタンを押すだけの簡単操作
■サーマルカメラ標準搭載。クラス１不可視レーザー使用

★専門コンサルと連携し、ものづくり補助金の申請業務を
　丸ごとサポートしております。詳しくはお気軽にお問い合わせ下さい。

★当社では様々な測量機器・システムをラインアップしており、
　ご要望に沿った提案が可能です。取扱製品例は基本情報欄をご覧ください。

ライカジオシステムズ社製　3Dレーザースキャナー『BLK360』

株式会社エムアールサポートの『3D点群活用システム』は、3次元空間を
直交座標とカラー情報、レーザーの反射強度を持った座標データとして
保存し、解析できるシステムです。

使用する計測機材は、処理ソフトを含めそれぞれハイスペックな
新しい機器を導入しており、計測・測量のみならず、映像分野・工業・
スポーツ・VR・コンピュータグラフィックなど様々な無限ジャンルで
活用できます。

【観測】
■3Dレーザースキャナ
■トータルステーション
■ドローン
■GPS/GLONASS GNSS衛星データ

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

『3D点群活用システム』

◎三次元レーザースキャナーでの計測では
　図面や数値だけではイメージしにくい形状や数量の把握が
　容易になり、高精度なデータを提供できます。


◎計測もスピーディで、効率良く作業が可能な為
　交通規制にかけるコストも大幅に削減できます！


◎一度計測した三次元データは、解析手段が様々です。
　後から、お客様が望むデータへと加工・編集が可能な為
　ランニングコストが大幅に削減できます。


◎最近では、情報化施工などで用いるシステムの設計データとして
　三次元計測データを転用する事が多くなっております。
　３Dレーザー計測と情報化施工を組み合わせて実施することで
　トータルコストを削減できます。

３Dレーザースキャナー計測サービス

当社では、TOPCON製の3Dレーザースキャナーを利用した
測量サービスをご提供致します。

『GLS-2000』は、7種類の測定スキャンモードを搭載しているため、
現場状況、要求精度に合わせ様々な計測シーンでご利用いただけます。
また、軽量かつコンパクトな機材は機動力に優れ、
作業時間の短縮に貢献しています。

【特長】
■高速・高精度マルチレンジスキャニング
■高品質点群データ"Pricese Scan Technology 2"搭載
■Direct Height Measurement機能搭載
■簡単・高精度レジストレーション
■新設舗装面計測用の路面モードを搭載

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせ下さい。

測量サービス『TOPCON製 GLS-2000』

『Leica BLK360』は、全天球カメラ及びサーマルカメラ搭載3Dスキャナーです。

フルカラーのパノラマ画像を高精度の点群データに重ね合わせ、
周囲のリアリティデータをキャプチャします。
ボタン一つで簡単に操作でき、同種の中でも極めて小さく軽い機器です。

ReCap Proモバイルアプリを使用することで、
iPadに画像と点群データをストリーミングできます。

また、Autodeskソフトウェアの統合連携により
リアリティキャプチャを劇的に合理化。
測量士以外の人でもこの技術を利用できます。

【特長】
■簡単操作
■ポータブル
■高生産性

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

イメージングスキャナー『Leica BLK360』レンタル
