『RESI-MASTER 6600』は、高分解能10kWから安定した試験が
行える高電圧乾式の発電機負荷試験装置です。

高絶縁・高耐圧・低漏電流(20mA以下)を実現。
安定した絶縁特性を有しています。

また抵抗ユニット、制御装置を組み込んだ一体構造なので、
移動・設置が容易に行うことができます。

【特長】
■安定した絶縁特性
■稼働率が高いコンテナ型
■乾式のため安全性が高い
■試験準備が容易
■簡単操作

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

高電圧乾式発電機負荷試験装置『RESI-MASTER 6600』

リード線式漏水センサーと電極式ポイントセンサーを接続することが可能です。

＜テスト機を貸し出ししています！＞
機能を十分にご理解・納得していただいた上でご購入いただけるように、テスト機を無償で貸し出しております。実現場のテストに是非ご活用ください。

漏水センサ制御器　EXL-CR1AD

『H-2MS』は、JESAの技術基準に合格した高圧負荷試験装置です。

【概要】
■各試験装置の詳細は参考となります。
■試験装置によって表示されている詳細と異なる場合がございます。
■カタログ・外形図・単結図は参考図になります。
■可搬型高圧負荷試験装置のレンタルは行っておりません。
■高圧試験は弊社試験員が行います。
■常設型高圧負荷試験装置はレンタル・リースを行っております。

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

高圧負荷試験装置『H-2MS』

『CS型流水検知装置』は、軽く一人で持ち上がりますので、施工が楽に
進められます。

本体に向かって左側と本体背面側に機器と操作部はなにも設けていませんので、
壁際に寄せて設置でき、省スペースの設置面積で済みます。

オートドリップ穴に十分な大きさを確保し(4.2mm)、異物の詰まりが
発生しにくい構造としています。万が一、異物が詰まった場合、オートドリップを
抜き取り、外部で容易に掃除が行えます。

【特長】
■自動警報弁型
■前面操作型
■小型、軽量コンパクトを実現
■省スペースでの設置が可能
■大口径のオートドリップ

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

CS型流水検知装置

最高電圧回路 7.2kV/6.9kV迄用の計器用変流器です。
過電流強度 150倍/1秒 , 過電流定数 n>10 をご要望の場合は
このシリーズをご利用いただけます。

基本は JIS C 1731-1/JEC-1201 に準拠して製作していますが、
ご要望によっては複数タップや三次巻線付き等の特殊仕様にも対応させていただきます。

生産地：Made in Japan (京都)

高圧変流器 ECT-S150A/150A1 (150倍/1秒)

『CD77/78』は、国際的認証システム「IECEX」を取得した信頼性の
高い耐圧防爆スイッチです。

従来製品の基本構造を維持したまま小形化を図っています。
ご要望の際はお気軽にお問い合わせください。

【特長】
■国際的認証システムの「IECEx（IEC防爆機器規格適合試験制度）」で認証取得
■国内：TIIS、韓国：KOSHA、欧州：ATEX　認証取得
■小形、軽量化(現行比：質量10％軽減)

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

耐圧防爆形圧スイッチ『CD77/78』※IECEX取得

当カタログは、株式会社戸上電機製作所が取り扱う
過電流ロック形高圧負荷開閉器(関東地区仕様)をご紹介しています。

高圧絶縁監視機能付方向性SOG制御装置「CHZ形」をはじめ、
地中線用の気中開閉器「GR付UAS UKL形」などを掲載。

ぜひご活用ください。

【掲載内容(抜粋)】
■はじめに
■気中開閉器 KLT形
■SOG制御装置 LTR形
■高圧絶縁監視機能付方向性SOG制御装置 CHZ形
■特殊仕様品・周辺機器

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

過電流ロック形高圧負荷開閉器(関東地区仕様)カタログ

『H-1MS』は、JESAの技術基準に合格した高圧負荷試験装置です。

【概要】
■各試験装置の詳細は参考となります。
■試験装置によって表示されている詳細と異なる場合がございます。
■カタログ・外形図・単結図は参考図になります。
■可搬型高圧負荷試験装置のレンタルは行っておりません。
■高圧試験は弊社試験員が行います。
■常設型高圧負荷試験装置はレンタル・リースを行っております。

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

高圧負荷試験装置『H-1MS』

『LILIA-150T』は、活線・停止に関わらず、シースの絶縁不良点を特定でき、
電力安定供給に寄与する活線シース絶縁不良点測定装置です。

試験電源の出力は無負荷時50V、短絡時1mAに制限されており、課電により
シースを損傷させずに測定可能。

また、電源部・測定部・交流接地部が一体型で、コンパクトな可搬構造です。

【特長】
■活線・停止に関わらず、シースの絶縁不良点を特定でき、電力安定供給に寄与
■シースの絶縁抵抗が1MΩ未満の不良点を精度よく測定することができる
■電源部・測定部・交流接地部が一体型であり、コンパクトな可搬構造
■試験電源の出力は無負荷時50V、短絡時1mAに制限されている
■課電によりシースを損傷させずに測定可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

活線シース絶縁不良点測定装置『LILIA-150T』

『LDG-71シリーズ』は、主に分岐回路用として使用されるアナログ形継電器です。電圧、周波数、温度などの変化に対し安定した動作を行う高調波対策品で、出力接点の復帰は自動/手動切り替えとなっています。その他にも、耐ノイズ性で電波、サージ等の影響を受け難い機能を持つなど、さまざまな特長があります。

【特長】
■アナログ形
■継電気内部は差込構造
■高周波対策品
■出力接点の復帰方式は自動/手動切り替え
■欧州RoHS指令対応品

※詳細は資料請求して頂くかダウンロードからPDFデータをご覧下さい

アナログ形 継電器『LDG-71シリーズ』

水素、石油、天然ガスなどのアプリケーション向けに設計され、
危険エリア内での使用に適した防爆圧力センサです。

ATEX, IECEx, EACの防爆認証取得済みで、
国内防爆取得品(JPEx)も用意しています。

石油、ガス及び水素アプリケーションに対応します。

測定レンジは0.4Bar(40KPa)・・・1000Bar(100MPa)と広い選択範囲。
E-10は標準型、E-11 はフラッシュダイアフラム型です。

水素対応 防爆圧力センサ 【E-10, E-11】　

弊社従来品「HWC200」に比べ、機能を強化しながら、価格を引き下げました。
検査用電線なしで配線導通チェック、地絡検出が可能です。

[新]【電線不要で作業性向上】配線導通チェッカー HWC300

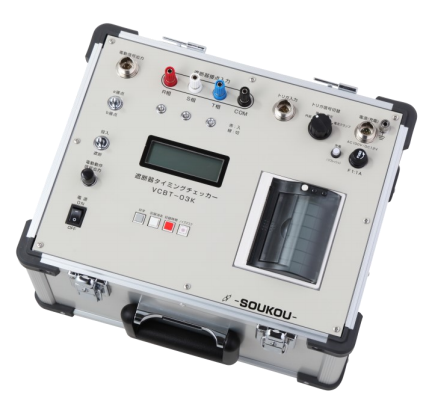

『VCBT-03K』は、遮断器の動作時間、三相不揃時間が
測定可能な遮断器タイミングチェッカーです。

試験結果は本体ディスプレイで確認でき、
電源は3電源方式採用。（外部 AC、外部 DC、内蔵バッテリー）

トリガ信号は、接点、電圧、電流で、接点状態はランプで判別できます。

【特長】
■動作時間・三相不揃時間が測定可能
■試験結果は本体ディスプレイで確認できる
■電源は3電源方式採用（外部 AC、外部 DC、内蔵バッテリー）
■トリガ信号は、接点、電圧、電流（オプションのクランプによる）
■接点状態はランプで判別可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

遮断器タイミングチェッカー『VCBT-03K』

『LDG-73・83シリーズ』は、主に単回路用として使用される
地絡方向継電器です。

零相電圧、零相電流を検出できます。

電圧要素はMN信号として「LDG-71・81シリーズ」に供給可能です。

【特長】
■高圧受電用地絡方向継電装置適合品
■アナログ形継電器（LDG-73）
■デジタル形継電器（LDG-83）
■継電器内部は差込構造
■環境対策品（欧州RoHS指令対応品）

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

地絡方向継電器『LDG-73・83シリーズ』

『誘導対策式高圧ブリッジ形ケーブル事故点測定装置』は、事故点標定精度や
取扱性に優れ、測定実績の多いマレーループ法を採用した測定器です。

ケーブル線路に生じた数10MΩ程度までの抵抗性地絡事故を精度よく標定可能。

独自の各種誘導対策技術により、誘導電圧200V程度までの誘導電圧重畳下でも
適用することができます。

【特長】
■マレーループ法により高精度の事故点標定が可能
■CPUによる制御で簡単な操作で自動測定が可能
■独自の各種誘導対策技術により、誘導電圧200V程度までの誘導電圧重畳下でも
　適用可能
■高圧電源(L610)を併用するため数10MΩ程度までの高抵抗地絡事故測定が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

誘導対策式高圧ブリッジ形ケーブル事故点測定装置

ベルト片寄スイッチは、ベルトコンベヤの片寄や蛇行を検出して警報信号と非常停止信号を発信する保護スイッチであり、
ベルトエッジの損傷防止やベルトの片寄りによる落鉱を防ぐために利用できます。
ベルト片寄スイッチは、ベルトコンベヤの安全運転に不可欠であるため、
製鉄・セメント・化学工業・火力発電所などで多数使用されています。


【特徴】
●屋外形でＩＰ６７です。
●信頼度の高いマイクロスイッチは、給油不要のボールベアリング、最高７５°まで傾斜できるタッチローラなどを使用し、機能上余裕のある設計になっていますので、ベルトコンベヤが異常な片寄りを起こした場合でも確実に動作し長寿命です。
●接点が動作すると、タッチローラが２°以上戻らないと復帰しない（ヒステリシス特性）ため、動作のときに接点の開閉を繰返しません。従って、簡単な制御回路でベルトコンベヤを保護することができます。


※詳細は、カタログをダウンロードするかお問い合わせください。

ベルトの蛇行検出器『ベルト片寄スイッチ』

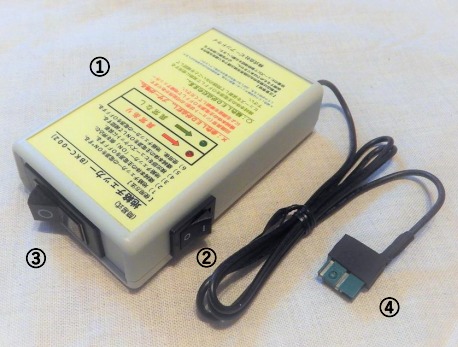

『BCK-001/002』は、現場の声から生まれたヒューズを無駄にしない
繰り返し使える地絡検出チェッカーです。

適合ヒューズはMP/SDP、寸法は68×110×30（突起部、検出部含まず）、
遮断容量は3.2A以上です。

異常状態を光（BKC-001/002）と音（BKC-002）で警告します。

【特長】
■簡易式
■ヒューズを無駄にしない
■繰り返し使える

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

地絡チェッカー『BCK-001/002』

当社では、電気試験・検査・出荷作業を行っております。

また、経験豊富なスペシャリスト集団により各業界においてパソコン（PC）と
シーケンサ（PLC） およびマイコン等によるFA・メカトロ装置開発の
設計・製作（コンサルティングを含む）を中心に受託しています。

優秀な電気技術者、プログラマー、システム技術者の請負、人材派遣を行い
エンジニアリング会社として高度な技術力を保有しておりますので、
ご要望の際は当社へお気軽に、お問い合わせください。

【業務内容】
■電気試験・検査・出荷作業
■機械設計・製造施工
■システム開発・コンサルティング業務
■ソフトウェアの開発
■制御図・制御ラダー製造・設計調整などのエンジニアのアウトソーシング

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

電気試験サービス

『HGF形シリーズ』は、静止形回路による安定した保護特性を有する
高圧地絡継電器です。

JIS C 4601 規格に適合。
回転式ツマミにより整定値の選択ができるため、設定が容易です。

また、従来のMシリーズ機種との取付互換性を確保しております。

【特長】
■JIS C 4601 規格適合品
■静止形回路による安定した保護特性
■容易な設定
■正面カバーは、左右どちらからでも開閉可能
■従来のMシリーズ機種との取付互換性を確保

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

高圧地絡継電器『HGF形シリーズ』

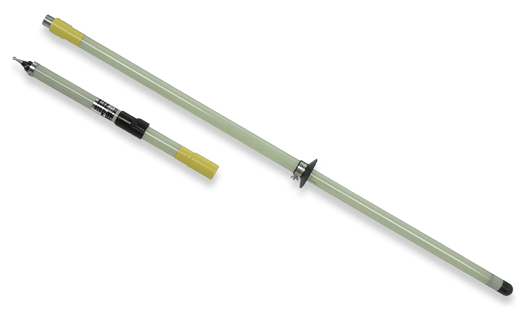

『CSDV2-4』は、電気計測機器の製造・修理・メンテを行っている、
中部精機株式会社の検電器です。
感度切替スイッチの操作により、高圧・特高の検電が可能です。

当社では、お客様のニーズにあった高機能・高性能の製品を
ご用意しております。

詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

交流検電器『CSDV2-4』
