『ALT-7400-520』は、微細ラインの10mmレーザライン光源ユニットです。

スペックルノイズ対応高周波重畳。
アナモルフィック光学系でパワーリップルが少ないです。

ACアダプタ付属ですぐに使用可能。
光切断や3次元計測用にご利用いただけます。

【特長】
■微細ライン
■アナモルフィック光学系でパワーリップルが少ない
■小型、省電力
■スペックルノイズ対応高周波重畳（工場オプション）
■デジタル変調　最大1MHｚ（工場オプション）

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

10mmレーザライン光源ユニット『ALT-7400-520』

『レンズ高さ測定装置』は、高速高解像度カメラと顕微鏡を用いてレンズ
焦点法によりキャリア上に搭載されている部品の3次元測定を自動で行います。

レンズ先端部と基板部の段差を同時測定。

インジェクションで基板に成形したレンズの高さ測定が可能です。
従来の顕微鏡目視高さ測定に比べ、高精度CMOSカメラにより圧倒的な
高精度、高再現性を短時間で実現いたします。

また全自動型インラインにも容易に対応致します。

【特長】
■短時間検査
■高速解析
■カスタマイズ可
■インジェクションで基板に成形したレンズの高さ測定が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

レンズ高さ測定装置

『GPシリーズ』は、簡単な操作で肉眼の分解能と同等の情報を光学的に捉えることができる三次元変角光度計です。

「GP-5」は、金属・塗装面・プラスチック・印刷面・紙・織物等の反射光分布の測定や、硝子・液体・セロファン等の透過光分布だけでなく、にごりの測定も可能です。また、「GP-700」は入射角と受光角が各独自に変角でき、物質に光を当てその反射や透過光の強度分布状態を解析することにより、その物質のみがもつ光学的情報を導き出すことができます。オプティカルアピアランスの研究には不可欠な機器です。

【特長】
●反射または透過光強度分布を検出角度0.1°Stepでデジタル出力(三次元測定が可能)
●オプションの干渉フィルター装置により任意の波長による測定が可能
●パソコンにより制御、演算、出力を行うので操作が簡単
●光束絞り及び受光器開き角が可能なので、目的に応じた測定条件の設定が可能(GP-5型は固定)
●光学部及び試料台とも各種豊富に準備

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
※GP-200型は2022年2月末日で販売終了となりました。

三次元変角光度計『GPシリーズ』

赤いLumisisMarkerを混入した液滴を、青いLumisisMarkerを混入した
液面に落下させた際の液面の形状変化と液体の混合課程を可視化しました。

可視光光源（紫405nm）では、LumisisMarkerは赤と青、液滴と液面の
界面は可視光光源と同色に光ります。

不可視光光源（紫外線）では、LumisisMarkerは赤と青に見え、界面は
見えませんでした。

蛍光染料は混合領域で混濁してしまいますが、LumisisMarkerは粒子の
蛍光色が異なるため追跡が可能となっております。

【可視光光源（紫405nm）特長】
■カラーカメラを用いた場合、画像処理によってハレーションを除去
■各粒子の挙動を撮影することができる
■モノクロカメラで405nmより長い波長を通す光学フィルタを用いると
　ハレーションは除去されるが、2種類の粒子は同じ色として撮影される
■バンドパスフィルタを用いた場合は1色の粒子挙動の撮影が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【樹脂粒子LumisisMarker】液滴の液面への落下

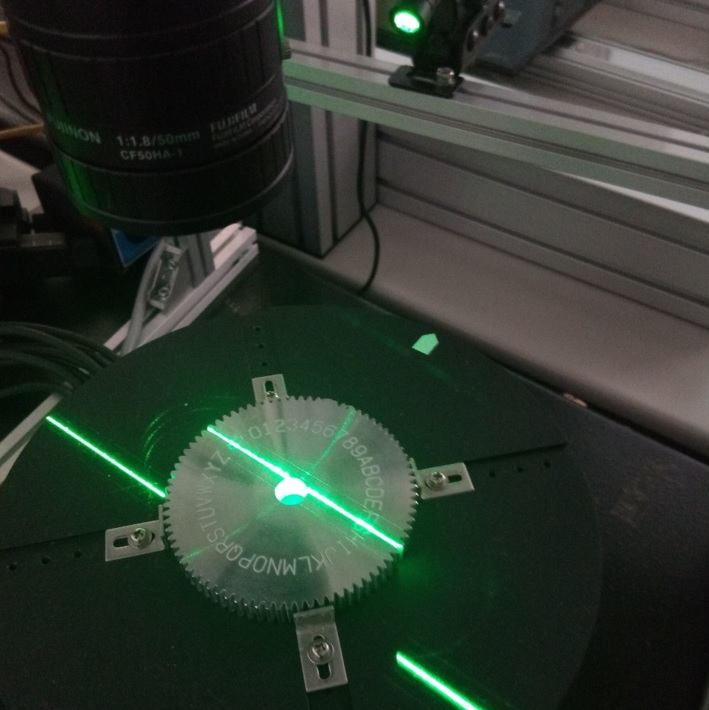

2Dカメラでは難しかった立体文字を3Dカメラで確実に捕捉します。
刻印文字などの凹凸を読み取って文字認識。同時に高精度の文字の高さ・深さを計測します。

【特徴】
○ステップに沿って設定する事で設定完了
○OCR辞書への簡単文字登録（日本語対応）
○各種閾値の直感的な設定
○設定調整中にOCR/マッチング確認のテスト可能
○読取結果をネットワーク(Ethernet/RS232C)で送信

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

汎用3Dビジョンシステム 『3D-OCR』

当社で取り扱うオフィス机サイズの「視野角測定装置」について
ご紹介いたします。

視野角測定用に開発したカラーアナライザー「CA-VP410T」を搭載し、
センサーの高速化により、角度毎に止めずに等速連続駆動が可能。

また、測定対象サイズはMAX□300mm×70mm(高さ)となっており、
オプションでディスプレイ応答時間測定も対応可能です。

【特長】
■軽量・小型化
■高精度化
■高速化

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

視野角測定装置

当社の「超高精細フォトグラメトリ技術」についてご紹介いたします。

細かな箇所の成形、金属の反射や黒い部分の成形が可能に
なりました。ご用命の際は、お気軽にお問い合わせください。

【特長】
■細かな箇所の成形が可能
■金属の反射や黒い部分の成形が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

超高精細フォトグラメトリ技術

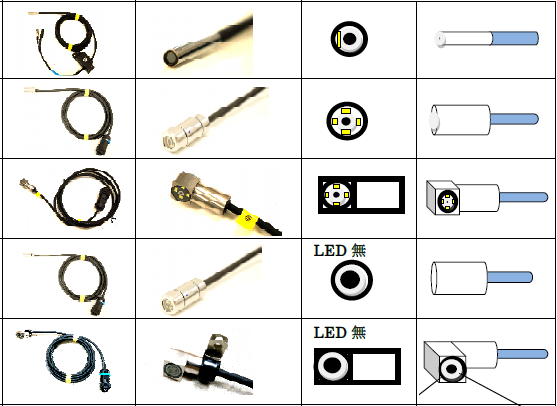

φ6mm正面レンズ水中カメラやIPφ16mmワイド正面レンズ水中カメラなど多種多様な水中カメラ。

【カタログ掲載内容】
■全種類正面・側面レンズ水中カメラ
■正面・側面レンズ水中カメラ
■φ6mm正面レンズ水中カメラ
■IPφ16mmワイド正面レンズ水中カメラ
■IPφ16mm正面レンズ水中カメラ
■IPφ16mm側面レンズ水中カメラ
■正面・側面レンズスコープの固定方法について

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

正面・側面レンズ「水中カメラ」

【特徴】

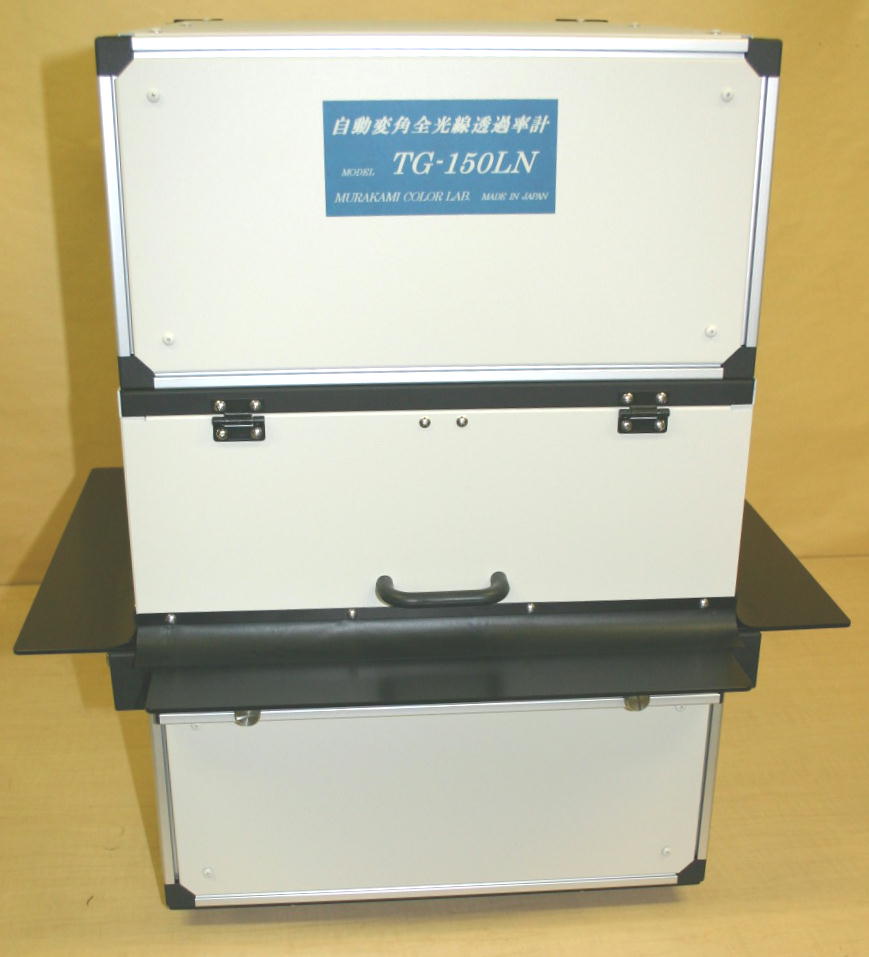

-本装置は、全光線透過率測定規格（ISO 13468-1、JIS K 7361）に合致した透過率計で、積分球への平行度のすぐれた光束を導くことにより、透過物体の全光線透過率を測定きる装置です。

-さらに、光源部が試料に対し-60°～60°変角可能とし、任意角度斜め入射における全光線透過率が測定できます。

-ダブルビーム方式の採用により、積分球効率を考慮するための補償開口への試料移動は必要なく、操作性の良い高精度の測定が行えます。

-光源部の自動変角はインテリジェントドライバーの採用により再現性のすぐれた変角測定が可能です。

-光学系を縦型としてあるので、大型サンプルでも試料台におくだけで測定可能です。

-演算及び制御部には、市販のパーソナルコンピューターを使用し、各種計算、平均計算等の行えるプログラムソフトを用紙しており、全自動型で常に安定した測定結果が得られます。

自動変角全光線透過率計『TG-150LN』

・レーザ光をＲＧＢ固定パターンで照射可能
・格子、マルチライン、ドット、サークルに対応
・標準パターン以外にもカスタマイズ可能
・DC5V又は9Vの単一電源で動作可能で省電力、小型化を実現
・３次元計測を始め、光切断法やワンショット３次元計測、内径計測にも応用可能
・ガイド光源や位置決め用光源にも最適

ＤＯＥパターンレーザ光源ユニット ALT-7600シリーズ

赤外用材料はとにかく弱い！（傷に弱い、水に弱い、薬品に弱い）
この常識も弊社技術で覆す事ができます。

１）優れた赤外線透過特性
多層膜を形成して、その干渉作用により、赤外線を透過するフィルターです。近赤外から遠赤外領域に至るまで、優れた透過率を実現します。

２）ご要望の波長帯での設計・カスタマイズが可能
お客様のご要望の波長領域に合わせた設計・成膜が可能です。基板の特性に合わせた設計を行いますので、お問い合わせ時に基板種や波長帯をお申し伝え下さい。

３）測定器: FT-IRを所有
出荷時には、必ず測定チャート（分光特性）を添付致しますのでご安心ください。

４）部品対応も可能
基板調達から成膜まではもちろんのこと、任意の形状にカットし、部品化して出荷することも可能です。但し、詳細図面などを頂く必要があります。

５）クリーンルーム対応
作業環境は、成膜から検査まで、それぞれ必要なクリーン度を維持したクリーンルーム内作業となっており、
微少膜欠陥（膜中異物等）に対しても万全の体制をとっております。

赤外線反射防止膜：波長:9μm帯を効率よく透過するフィルター

当社では、水中撮影機材の研究開発・製造販売を行っております。

当社で製造する水中ケース(水中ブリンプ・ハウジング)は、円筒(真円
パイプ)の両側を円板でフタをした形が基本です。真円パイプは、
全方向からの水圧を均等に受け止めるので水中で効果的に強度を保てます。

錆びにくい真円パイプの中に、本機や部品を上手に収納し、組み込む。
すなわち"すべてを丸くおさめる"のが当社の設計のモットーです。

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

水中撮影機材研究開発サービス

『AESUB blue』は、透過するガラス、反射する鏡面、光を吸収してしまう
黒色などの素材も手軽にスキャニングを可能にするスプレーです

最低限に、より均一に塗布できるから最上級のスキャン品質を実現
時間の経過で消えてなくなり、視覚にも触覚にも残留感はなく、
洗う・拭くなど掃除の手間が省けます

また、顔料を使用しておりませんので、顔料汚染がなく安全に利用できます

【特長】
■昇華型でクリーニング不要
■顔料フリー
■薄く均質なコーティング
■専門家による開発、承認
■手軽にスキャニング

※安全データシート(SDS)や簡単な説明資料を別途準備しております
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい
※AESUB blue 以外に他種類の取り扱いもございます
　(Green、Orange、Transparent)

昇華型反射防止スプレー『AESUB blue』（アエサブ）

高解像度カメラと高精度X-Yステージを用いた二次元の検査装置です。
光学フィルム、シートやタッチパネルなどの表面キズ、異物の検査や欠陥検査に適しています。
光学分解能「1.8μｍ」で、非常に高精細な検査が可能です。
寸法測定にも対応でき、二次元の打ち抜き加工品などの検査もできます。

【特長】
■検査データと画像を自動で保存
■カメラ画素数：900万画素
■高い光学分解能(1.8μm)で微細な検査箇所も綺麗に見える
■タッチパネルの周辺電極、プリント基板の微細配線の断線、短絡の検査に最適

※詳しくは資料をダウンロード、もしくはお問合せください。

表面キズ、異物の検査や欠陥検査に！微細欠陥検査装置

普段私たちはさまざまな色に囲まれて生活しています。
こうした色をどうやって正しく他人に伝えることができるでしょうか。

いつでも、だれでも、どこででも、見て感じた色を正確に他人に伝えることを
可能にするためには、色が認識されていくときの諸条件のひとつひとつを
丁寧に標準化していく必要があります。

その認識過程を基にした色の測定技術をご理解していただくために、少しでも
皆様のお役に立てることができればと念じ、カラーストーリーを作成しました。

【概要(一部)】
■造形の三大要素は情報の伝達にはかかせない重要な要素
・色・形・質感
■情報伝達社会の構築に多くの色彩科学の基礎的な研究や色の再現技術の
　実用的な研究の成果が多大な貢献

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

カラーストーリー　まえがき

TACC株式会社が取り扱う、レーザーアライメントシステム
『トリプルスキャンレーザー』をガラス基板に活用した事例をご紹介します。

従来の測定方式（レーザー測長器、傾斜計、オートコリメーター）では
長時間かかっていた平面度測定を、当製品を使用することで測定時間を
最大で70％削減することが可能。

さらに、複数個所に置かれたターゲットの数値を専用表示器やPDAやPC等で
リアルタイムに確認できるので、高さの調整作業もその場でスムーズに行うことができます。

【特長】
■FPD用ガラス基板搬送ステージなどの平面度調整に好適
■3m以上あるステージの平面度測定を素早く正確に行うことが可能
■高さの調整作業もその場でスムーズにおこなうことができる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【トリプルスキャンレーザー事例】FPD製造装置の平面度測定

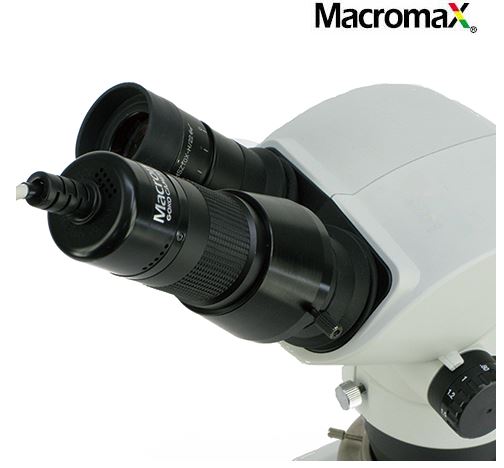

当社では、優れた光学性能でハイクラスな画質を実現する顕微鏡用USB
デジタルカメラシステム『GOKO MVC-DU（USB）』を取り扱っております。

「自動エッジ検出機能」付の高機能計測ソフトも標準付属。
また、高解像で、ダイレクトで取付けも簡単です。

【特長】
■視野が広い
■高解像
■高機能測定

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。

顕微鏡用USBデジタルカメラシステム

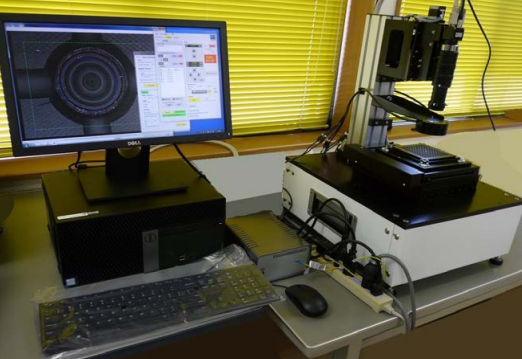

『レンズ外観検査装置』は、高速高解像度カメラと照明系を工夫して
小型レンズの（スマホ含む）の外観検査を高速高精度で行います。

異物や傷、クラック等の検査も可能。手動でサンプルを搭載し、検査は
自動で行います。従来の顕微鏡目視測定に比べ、高精度CMOSカメラにより
圧倒的な高精度、高再現性を短時間で実現いたします。

また、インラインにも容易に対応致します。

【特長】
■レンズ単体とモジュールの双方の検査に対応
■異物や傷、クラック等の検査も可能
■高精度CMOSカメラにより圧倒的な高精度、高再現性を短時間で実現
■インラインにも容易に対応

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

レンズ外観検査装置

樹脂粒子『LumisisMarker』を用いた可視化実験の応用例をご紹介します。

可視光光源（例えば緑）は、粒子・壁面の全てが光源と同色に光ります。

可視光光源（紫405nm）では、Lumisis Markerは緑色、壁面は光源と
同色に光ります。また、不可視光光源（紫外線）では、Lumisis Markerは
緑色に見え、壁面は見えません。

【特長】
■可視光光源（例えば緑）
　・従来の可視化方法では壁面も粒子も光源と同色になる
　・流れの可視化がほとんどできない
■不可視光光源（紫外線）
　・カメラの種類によらず光学フィルタを使用すること無く壁面の
　ハレーションがほとんど無い状態で、鮮明な粒子挙動を撮影可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【樹脂粒子LumisisMarker】開路内の流れ

LEDの傾き角がありません。基板がフラットの状態でリング状のLEDを配列しています。素子から直接対象物を照射します。
詳細仕様はカタログダウンロードからご覧下さい。

LEDフラットリング照明

光切断法の原理を利用したカメラによる３Ｄ検査。
２D検査、３D検査それぞれで可能にすることは違ってきます。
ポイントをまとめ、３D画像処理システム開発についてもご案内しております。

【3D製品のご案内】
「3D-OCR」は、あらゆる3D文字のフォントに対応の汎用3Dビジョンシステムです。
2Dカメラでは難しかった立体文字を3Dカメラで確実に捕捉できます。
刻印文字などの凹凸を読み取って文字認識。同時に高精度の文字の高さ・深さを計測します。

特長
　○ステップに沿って設定する事で設定完了
　○OCR辞書への簡単文字登録（日本語対応）
　○各種閾値の直感的な設定
　○設定調整中にOCR/マッチング確認のテスト可能
　○読取結果をネットワーク(Ethernet/RS232C)で送信

【技術資料無料進呈中】２次元とはここが違う！

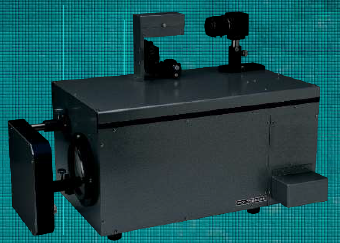

『FG-RTシリーズ』は、従来の光学的検査方法に独自の画像処理技術を
開発し世界最高クラスの可視化検査を実現するガラス脈理検査装置です。

可視化レベルが極めて高く、不良が見つかった際に部署間や企業間で
確実な情報のやりとりと共有が可能です。

また、目視検証だけでは不良のグレード分けが困難でしたが、
指定箇所の輝度値を管理することによりクラス分けの指標にもなります。

【特長】
■世界最高クラスの可視化検査の実現
■観測空間にサンプルを投影させるだけで容易に検証可能
■優れた操作性により膨大なサンプルの検査にも対応
■長寿命LEDと手軽に交換が可能なカートリッジを搭載
■光学系は用途に応じてカスタム対応も可能

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

ガラス脈理検査装置『FG-RTシリーズ』

樹脂粒子『LumisisMarker』を用いた可視化実験の応用例をご紹介します。

可視光光源（例えば青）の場合、物体周りの流れでは、流体中の全ての
ものが光源と同色に光ります。

可視光光源（紫405nm）では、Lumisis Markerは緑色です。物体とゴミや
気泡は光源と同色に光ります。

また、不可視光光源（紫外線）では、同じくLumisis Markerは緑色に見え、
物体やゴミや気泡は見えません。

【可視光光源（例えば青）特長】
■従来の可視化手法
■物体と粒子の境界を分けるためにマスキング処理が必要
■ゴミなどの不要な情報まで撮影される

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【樹脂粒子LumisisMarker】物体周りの流れ

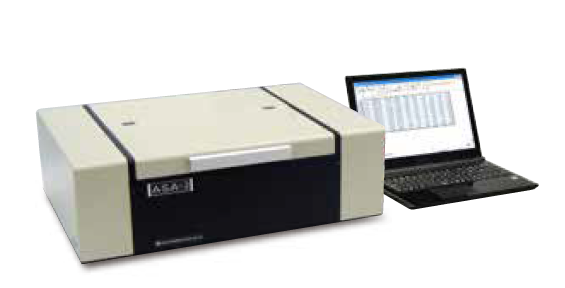

長光路分光透過色計「ＡＳＡ２」は、無色透明に近いプラスチック成形板の高感度測定を目的とした、長光路分光透過色計です。
試料の側面より投光することで、従来は評価が極めて困難だった透明成形品の色彩が、波長範囲４００ｎｍ～７００ｎｍを２０ｎｍ間隔出力で測定できます。また光学部は、測定試料のサイズに合わせた２タイプをご用意。フラットパネルディスプレイの液晶導光板や各種パネル材などの評価に威力を発揮します。
【主な特長】
○無色透明に近いプラスチック成形板の色彩測定を目的とした長光路分光透過色計
○分光透過率を波長範囲４００ｎｍ～７００ｎｍを２０ｎｍ間隔出力で測定
○測定試料のサイズに合わせた２タイプの光学部
→Ａタイプ：３５０ｍｍ×３００ｍｍ×３ｍｍ
→Ｂタイプ：５５０ｍｍ×１００ｍｍ×４ｍｍ
○フラットパネルディスプレイの液晶導光板や各種パネル材などの評価に威力を発揮

※詳しくはカタログをダウンロード、もしくはお問い合わせください。

長光路分光透過色計「ＡＳＡ２」※液晶導光板などの評価に好適！

当社で取り扱っている「ポーラスPE 真空チャック付透過光照明」について
ご紹介いたします。

耐摩耗性に優れている上に柔らかい為、吸着ワークにストレスを掛け難く、
Led＋導光板を用い、均一な照明を実現することが可能。

また、シンプル構造でセラミックや金属材料に比べ低コストで、乳白色ですが
光の透過性が有る為、高輝度照明は必ずしも必要ではありません。

【特長】
■シンプル構造でセラミックや金属材料に比べ低コスト
■セラミックや金属材料に比べ80％程度軽量
■乳白色であるが光の透過性が有る為、高輝度照明は必ずしも必要ではない
■ポーラス材に目詰まりが発生時、簡単な操作で予備品と交換できる
■平均空気孔径が5μm以下のポーラス材を用いた場合は、部分吸着が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ポーラスPE 真空チャック付透過光照明

FPD向けガラス等の大型板ガラス製品をインラインで高速検査なシステムです。
ガラス表面・内面・端面の多種多様な欠陥を高感度で検出します。
厚さ測定・測長・割れ検出・うねり検出等のオプション対応も可能です。

ガラス基板検査装置 「Optics Glass AOI」
