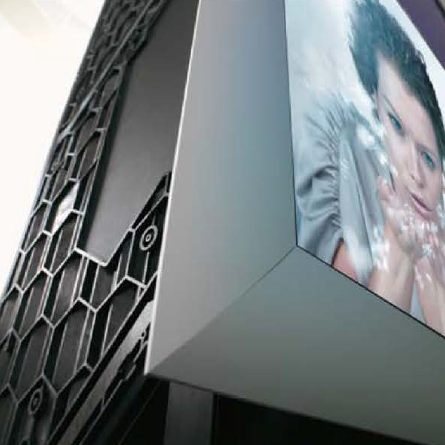

プロジェクションモジュール『OVLシリーズ』

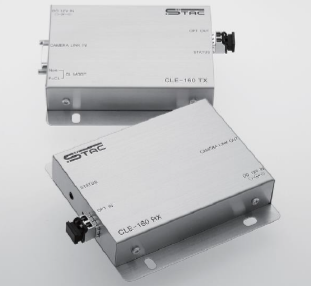

ケーブル延長ユニット『CLE-160A TX/RX』
RGBフルカラーLED照 明
超小型面発光器具『FLX Stix NDPro』

お探しの製品は見つかりませんでした。
1 / 1
光通信・ネットワークにおける光ネットワーク機器の小型化
光通信・ネットワークにおける光ネットワーク機器の小型化とは?
光通信・ネットワークにおける光ネットワーク機器の小型化は、データ通信量の増大に伴い、より多くの情報を、より高速かつ効率的に伝送するために不可欠な技術革新です。データセンターや基地局、さらには家庭内ネットワークに至るまで、あらゆる場所で光信号を処理・伝送する機器のサイズを小さくすることで、設置スペースの削減、消費電力の低減、そしてコスト削減を実現し、ネットワーク全体の性能向上と普及を促進することを目的としています。
課題
高密度実装による熱問題
機器を小型化すると、内部の部品密度が高まり、発熱量が増加します。この熱を効率的に放熱できないと、機器の性能低下や寿命短縮に繋がります。
部品サイズの限界と性能維持
光部品や電子部品のサイズを小さくしていくと、物理的な限界に達し、信号処理能力や伝送品質を維持することが困難になります。
製造コストの増大
微細化・高集積化された部品の製造には、高度な技術と設備が必要となり、製造コストが増加する傾向があります。
接続・保守の複雑化
小型化された機器は、配線や接続が複雑になり、設置やメンテナンス作業が困難になる場合があります。
対策
高放熱材料と構造設計
熱伝導率の高い新素材の採用や、効率的な熱経路を考慮した筐体設計により、内部の熱を効果的に外部へ逃がします。
集積化技術の進化
複数の機能を一つのチップに集約する集積化技術(例:フォトニック集積回路)により、部品点数を削減し、小型化と高性能化を両立させます。
モジュール化と標準化
機能ごとにモジュール化し、標準的なインターフェースを採用することで、製造の効率化とコスト削減を図ります。
自動化・遠隔管理技術
設置や保守作業の自動化、および遠隔からの監視・管理システムを導入することで、人的リソースの負担を軽減します。
対策に役立つ製品例
高密度実装対応光モジュール
小型ながら高い光信号処理能力を持ち、効率的な放熱設計が施されているため、高密度実装環境下でも安定した動作を実現します。
集積型光信号処理チップ
複数の光機能(変調、検出、波長変換など)を一つの半導体チップに集約しており、機器全体の小型化と低消費電力化に貢献します。
小型光スイッチ基板
従来の大型スイッチに比べ、大幅に小型化された基板上に多数の光スイッチング機能を搭載し、省スペース化と高密度配線を可能にします。
統合型ネットワーク管理ソフトウェア
小型化された機器群を効率的に監視・制御し、設定変更や障害対応を遠隔から行うことで、保守・運用の複雑さを軽減します。
