予防・予知保全（土木・建設）におけるトンネルの湧水・漏水検知とは？
トンネル構造物の健全性を維持するため、湧水や漏水を早期に検知し、劣化や損傷を防ぐための保全活動です。これにより、トンネルの長寿命化と安全性の確保を目指します。
各社の製品
絞り込み条件：
▼チェックした製品のカタログをダウンロード
一度にダウンロードできるカタログは20件までです。
【建設業界向け】止水ボールによる漏水防止
【上下水道向け】無線式漏水検知システム
管路防水材フィロフォームMD3＜発泡レジン＞
フィロフォーム社の「フィロフォームMD3」は、他社の発泡止水材と
比べ、ウレタンブロックの挿入性や、レジンの注入作業性が良い製品です。
止水性と気密性があり、水とガスなどの浸入を防止します。
特殊円形ウレタンブロックとポリウレタンレジンのキット品で、
ケーブルにウレタン巻き付けが不要となり、ブロック間のスペースに混合した
レジンを注入膨張させることで、1bar（1気圧）の気密性能を有します
【特長】
■円形でない形状の管路にも施工可能
■内径25~最大250mm適合
■ケーブルにウレタン巻き付け作業は不要
■スペースに混合したレジンを注入膨張させることで防水気密性を発揮
■レジンはパック仕切りを外し、混合後ノズルを接続し注入
■混合や注入作業は簡単で力は不要
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
疎水性止水材『シスイドン』

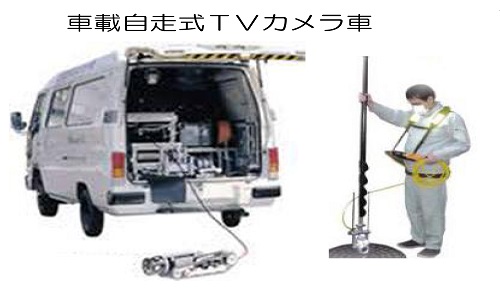

下水道最新調査機器：管口ポールカメラ８０７０
・モデル８０７０・は、モニターは小型・軽量で、コントローラには
ホルスター・脱着容量表示バッテリ・操作画面タッチ等／操作性抜群の管口ポールカメラです。
・操作熟知作業員・車両限定・維持費用多大等々の多くの未改良で
現在に至る従来のＴＶカメラ自走車：搭載車両の改良・解消の同等機能
比較：日進量X４倍：ⅿ単価１／５：￥２１０／ｍ
搭載オールマイティ：管口ポールカメラ３８７０でのライフライン維持管理・高度有益継続活用・下水道スクーリンクに貢献ワンマン／最新システムでの労力低減・調査能力向上・突発災害緊急時・に寄与貢献
災害時の進入や立入り禁止箇所の調査などでご使用頂けます。
【特長】
■地上マンホール下：標7～14ｍ軽量ファイバーグラス製ポール
短１６０cm
■管口可視距離１００ｍ
■ズームｘ３０ｘ３６０
■探知距離６０ⅿ発光角３０°チルト９０°
■稼働～６hr＋予備
■モニタタッチ操作機能
■録～３２GＢ
■レーザ距離数字・赤点表示
■軽量耐久３＋２ｋｇ：軽量高耐久タイヤ付ケース付属
動画：１分３０秒

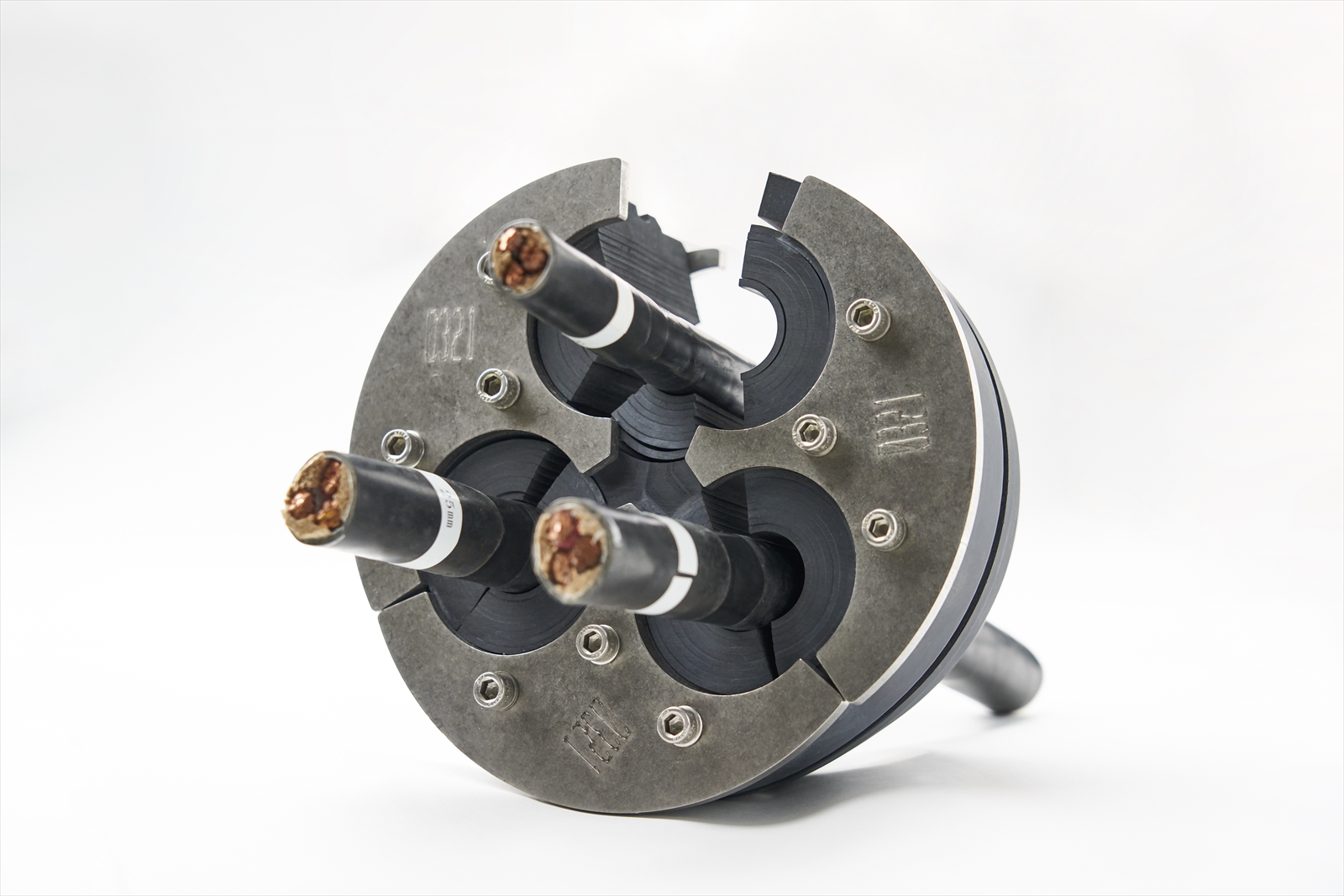

ケーブル用メカニカルシーリング装置『HRDシリーズ』
『凍結工法(埋設関連)』のご紹介
ゴムアスファルト防水吹付け工法『プレノテクト』
『プレノテクト』は、一般構築物はもとより、特に社会基盤のかなめである
土木環境開発面での利用分野が大きく広がる防水工法です。
合成ゴムラテックスを添加したゴムアスファルトエマルションと硬化剤を、
吹付け機で同時に吹付け、瞬時に硬化接着し、下地にゴムアスファルト防水層を
形成。
制限された工期、特異な構築物によく対応できる防水工法です。高品質な
ゴムアスファルトで、耐寒性・耐熱性・耐候性が優れています。
【特長】
■速硬化型タイプで、垂直面・急勾配箇所の施工性が良好
■高品質なゴムアスファルトで、耐寒性・耐熱性・耐候性が優れている
■継ぎ目のない防水層が形成される
■下地挙動に対する追随性が優秀
■下地および後打ちコンクリートに対する接着性が良好
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
目地＆ひび割れ充填剤 FRフィラー【アスファルトのひび 割修理に】
『FRフィラー』は、目地＆ひび割れ表面から確実な充填性を発揮し、作業性の向上と誰でも簡単に注入施工ができる常温型注入工法です。常温で使用するため、取扱が容易で、かつ安全で迅速な施工ができます。また、粘度が低いので、微小クラックにも容易に注入でき、ひび割れの細部および深部まで充填されます。
【特長】
■常温で使用するため、取り扱いが容易で、安全・迅速な施工ができま す
■低粘度で浸透性が高いため、ひび割れ細部および深部まで充填できます
■硬化後には付着性・耐摩耗性に優れた高弾性体となり、ハイヒールや
杖等が落ち込む危険性がありません
■温度変化に強く、寒冷期のひび割れや盛夏時のべたつきが発生しません
■加熱溶解や特殊注入機を必要とせず市販カートリッジガンにて作業可能
※詳細は資料請求して頂くかダウンロードからPDFデータをご覧下さい
SDライナー工法〈F+VE〉／SDライナーII工法〈G+VE〉
本工法は、老朽化した下水道管きょを非開削で既設管内に新しい更生管を
形成する工法です。
基材に不織布を使用した「SDライナー工法〈F+VE〉」と、基材に
耐酸ガラス繊維を使用した「SDライナーII工法〈G+VE〉」といった
更生材料の基材別に区分した2工法をご用意。
熱硬化性樹脂は、どちらの工法も耐薬品性に優れたビニルエステル樹脂を
使用しています。
【特長】
■SDライナー工法〈F＋VE〉
・反転工法 は一体化更生が可能
・基材に不織布を使用
■SDライナーII工法〈G＋VE〉
・耐酸ガラス繊維を軸方向及び周方向に均等に配置
・基材に耐酸ガラス繊維を使用
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
土木建設用接着シール剤『NO 弾性パテST』
大勇フリーズの『凍結工法・不断水工法』を実際に体感しませんか？
速硬モルタル マノールアーローQ（標準、促進）

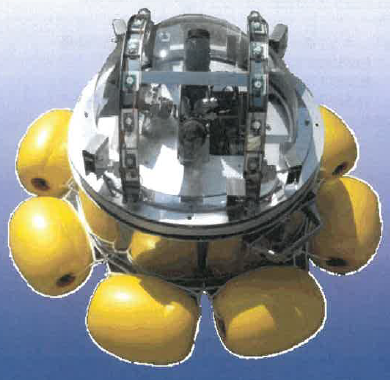

無人調査・診断システム『壁面自動追尾型 水路トンネル診断装置』
『壁面自動追尾型 水路トンネル診断装置』は、高感度カメラによる
壁面連続画像の撮影と撮影カメラが常に壁面に対し正対する
壁面自動追尾機構を搭載した無人調査・診断システムです。
一次機能診断調査として通水中の無圧水路トンネル内を自然流下し、
水路壁面アーチ部の連続画像を撮影。変状等状況が把握可能な
デジタル展開画像として記録・保存します。
【特長】
■ケーブルレス、自然流下式
■小型・軽量
■簡易に搬入搬送が可能（搬入出口 75×75cm 重量 35kg）
■安定した画像撮影、変状抽出・坑内状況の把握が可能
■“断水しての目視調査”と同等以上の精度で診断
※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。
内面補強工法（部分補修）
当社では、ガラスクロスと不織布に熱硬化性樹脂の補修材を装着した
専用の機械を、マンホールから補修箇所に移動させ、下水道管の
補修対象箇所に張り付ける『内面補強工法（部分補修）』に対応しています。
加圧密着した後、ヒーターで加熱硬化させます。また、紫外線照射による
光硬化も可能で、お客様の要望や各現場の状況に合わせて施工します。
テレビカメラで確認しながら作業を進めるので地面を掘り返す必要がなく、
下水道利用も中断することなく施工できます。
下水道管そのものを補修するため、下水道管の耐用年数を伸ばし、
漏水を止めるだけでなく道路陥没等の事故も防ぎます。
【特長】
■加圧、加熱硬化（光硬化）により、スピーディーな施工が可能
（1ヶ所あたり約1時間）
■テレビカメラ付き岐管補修機で取付管口から本管部まで一貫して補修
■本管（可変）補修機による段差、ジョイントずれ、管ずれ、曲管等の補修が可能
■取付管内補修機による取付管内の補修
※詳しくは、お気軽にお問い合わせください。
塗膜剥離施工 IMI工法
導水板ゴム〈ウォーターガイド工法〉

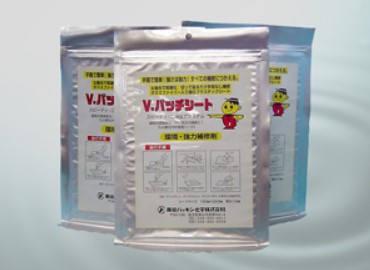

UV硬化FRP粘着シート『V・パッチシート』
トンネル補修工法『Tn-p工法』
『Tn-p工法』は、注入機のポンプによりI液・R液それぞれをミキシング
ヘッドに送り出し、エアー撹拌により混合し、発泡ウレタン
（アキレスエアロン-R）を形成するトンネル補修工法です。
アキレスエアロン-Rは反応硬化時間約1分と非常に速いため亀裂等からの
材料流出の危険性を低減可能。注入設備がコンパクトで、4tトラック1台に
すべての資機材を積載することができます。
【特長】
■硬化時間が約1分と非常に速いため、材料流出の危険性を低減可能
■注入設備がコンパクトで、4tトラック1台に資機材を積載可能
■水が溜まっている箇所でも発泡硬化が可能で、地下水の止水にも有効
■軽量なため、トンネル覆工への荷重負荷が少ない充填材料
■低密度フォームでも、注入充填後の膨張・収縮はほとんどなし など
※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

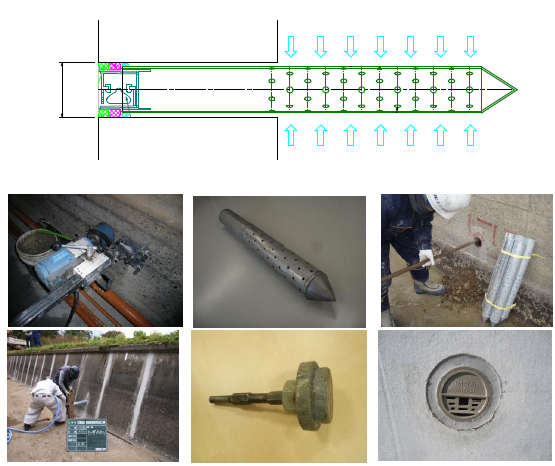

鋼管打ち込み工法 ウィープホール機能再生ドレーン工法
ウィープホール機能再生ドレーン工法は、道路擁壁や水路等の既設構造物に後施工にてウィープホールを打ち込み設置するものです。
立体構造の為、目詰まりのしにくいドレーンを形成出来ます。
ドレーン管（サヤ管）から取り外し出来るので、目詰リが生じた場合フイルター層の洗浄・交換が容易。その為、背面排水機能の回復等、事後の維持管理が容易になり、機能を永続的に維持出来ます。
【特徴】
○集 水管によリ広範囲から集水することができる
○取外し可能で、内部を洗浄可能
○削孔径が小さく、躯体の鉄筋を切断する事無く設置が可能
○集水管の内容積が大きく、目詰まりがしにくい
○設置が容易で、流出水がある場合でも施工可能
詳しくはお問い合わせ、またはカタログをダウンロードしてください。
有限会社北斗削錐『ボーリング孔（保孔管内）洗浄』のご紹介
天然Na型ベントナイト系水止材
当社では、天然Na型ベントナイトの優位性を活かした研究開発行い、
様々な仕様の水膨潤タイプのベントナイト系水止材を生産しています。
これらの止水材は、天然Na型ベントナイトの優れた水膨潤性機能を
有しているだけではなく、特殊な物理・化学処理による改良を施し
ゴム状の弾性も備えさせたことにより、一定の条件下で
ご使用いただければ完璧な止水機能を発揮します。
【特長】
■簡単で迅速な施工性、一人で施工が可能
■切断や接合が容易で接合用融着機や専用部品の必要がないので簡単に設置可能
■トータルコストパフ ォーマンスが良い
■寒暖の気候に関わらず施工でき、複雑で不規則な施工面にも使用可能
■国内外の実施例で、理想的な構造物打継部用止水材として証明済み
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
土木・遮水シート『マーカリアン』
工法『トレーサ工法』
ガス(HFC134a)による漏水調査システム
木村特殊工業の行う、ガス(HFC134a)による『漏水調査システム』について
ご紹介します。
当調査では、漏水が発生している箇所をまず目視で確認し、ビニールで
養生・密閉後、ホースで代替フロンガス(HFC134aガス)を0.1気圧程度で注入。
封入したガスを、上階の床スラブや開口部のシーリングなど水の侵入口
として疑われる箇所を対象に、検知器を用いてガスの放出を確認します。
【特長】
■漏水が発生している箇所をまず目視で確認
■ビニールで養生・密閉後、ホースで代替フロンガスを0.1気圧程度で注入
■疑われる 箇所を対象に、検知器を用いてガスの放出を確認
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

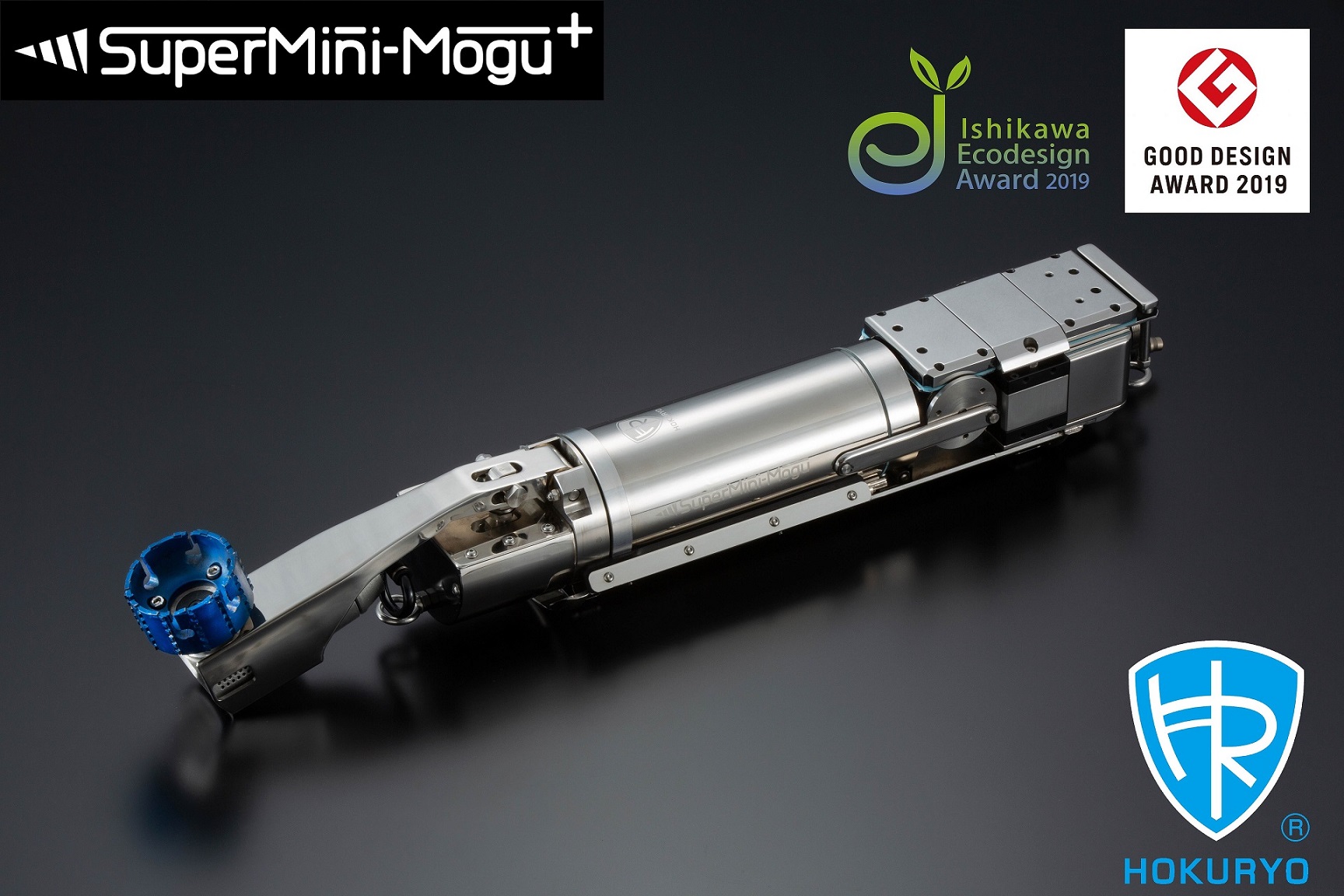

公共下水道管清掃・穿孔ロボット「スーパーミニモグプラス」
TACSS工法
ポリウレアについてご紹介
『ポリウレア』は、無溶剤、無触媒の為環境に配慮し、
飲料水ピットにも使用可能な安全性が高いコーティングです。
塗布後6秒で硬化開始、10分後には塗布面を歩行可能。
施工に関して、正しい取り扱いと塗布方法を専門のインストラクターが
責任をもって教育・指導し、認定を受けた作業者が対応致します。
メンテナンス性もよく、再塗布（重ね塗り）も可能です。
【特長】
■ほとんどの材質が塗布対象
■工期が圧倒的に短縮可能
■安全性が高いコーティング
■ご希望の色に調色可能（半透明グレードもご用意）
■72種類のグレードがあり、用途に合わせた提案が可能
※詳しくは外部リンクページをご覧いただくか、お気軽にお問い合わせ下さい。

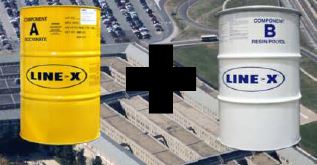

コーティング剤『LINE-X(R)』
【注入止水工法】アルファー･ゾル-G 高圧注入止水工法
コンクリート構造物の耐久性、水密性を高め、漏水を遮断することが可能な
「アルファー・ゾルG」を使用した工法をご紹介いたします。
ひび割れ等の微細な空隙まで充填し確実に止水できます。コンクリート構造物・建築物における、にじむ・染み出す・ぽたぽたと垂れるような漏水（水漏れ）に対して有効です。また補助剤を用いることにより勢いの強い漏水にも対応できます。
また、プラグの長さが100mmに設定してあるため、高圧にて注入時のコンクリート破壊が発生しにくく構造物を傷めません。
【特長】
■確実止水
■構造物を傷めない
■プラグの径がΦ10mmと小径で補修跡が目立たない
■有機溶剤を含まない水性材料なので作業員・環境に安全
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
防水シート『クルタル土木シート』
『クルタル土木シート』は、改質アスファルト常温粘着工法による
土木防水材の草けとして実用化された防水シートです。
土木防水で大切なラップジョイントは、クルタルシートの優れた特性である
粘弾性、自癒性及び芯材を中心とした3層構成による粘性変形によって
接着破壊を防ぎ、一体化した水密接着が確保 可能。
都営地下鉄・横浜地下鉄・羽田空港等多くの防水工事に採用され
40年以上に亘って「信頼の材料」として広くご採用いただいております。
【特長】
■ラップジョイントが一体化して水密接着する
■下地追従性に優れている
■適用温度範囲が広い
■信頼性の高い防水層を形成する
※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

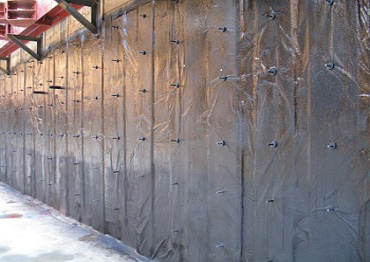

止水工法 スクリュービット式 防水シート用SBセパ止水工法
防水シート用SBセパ止水工法は、当社が開発した止水・防水材とアンカーボルトを取り入れています。
コンクリート型枠の保持は 「スクリュービット」が担い、防水シートに発生するセパレータ貫通孔には「大型止水リング」を設置して、漏水を防ぎます。
また、この工法には、溶接が必要ありません。そのため火花によって防水シートが損傷する恐れがありません。
防水シート用SBセパ止水工法は、従 来の防水シート工法にあった問題点をクリアしながら、工期や施工コストの削減も期待できる施工法です。
【特徴】
○優れた保持能力・防水性能
○アングル溶接は不要
○火気・有毒物質不使用
○大がかりな工事は不要
○工期･コスト削減
詳しくはお問い合わせ、またはカタログをダウンロードしてください。
【総合資料】無機質浸透性コンクリート防水剤『RCインナーシール』
地中レーダ『グラウンド ペネトレイティング レーダ』

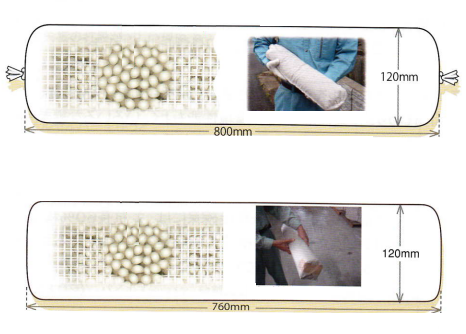

土木・建築用止水材『ベントタイトパイルセイバー』
『ベントタイトパイルセイバー』は、30mを超える長尺もの、固い磔層に打設する鋼管矢板の打設障害除去に効果を発揮、打設・排土・充填の工程を大きく変えます。
従来は、筒状発泡スチロールを充填する方法などが採られていましたが、パイルセイバーはこれに代わり、作業性はもとより環境性能もよく、いろいろな継ぎ手構造、地盤環境、打設工法でも採用できる汎用性のある製品となっております。
【特長】
○取り回しのしやすい大きさと重さ、毒性のない環境・健康配慮型 で扱いも容易
○打設工程の工期が守れる
○排土、充填工程が15～20％短縮できる
○井筒基礎の止水性が向上する
○NETIS番号：KT-100026-VE
詳しくはお問い合わせ、またはカタログをダウンロードしてください。
樹脂系シート型止水工法『KS工法』
『KS工法』は、地中の共同溝・トンネル・ボックスカルバート・マンホール等のコンクリート構造物の継手やクラック等から発生する漏水を止水する補修工法で、長期耐久性に優れる樹脂系シート型止水工法です。
【特長】
■防水シートおよび防護ネットによる二重構造で、地下水圧に耐力を
発揮し、外水圧0.1MPa以下(水深10m相当)の環境に適応可能
■地震などによる水平変位(変位量20mm以下)に追従し、補修部からの
再漏水を防止
■特殊な施工器具を必要とせず、ケーブルが輻輳するとう道内でも
ケーブル移設などを最小限に抑え、高い施工性を発揮 など
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
ひび割れ箇所の絆創膏 『ヒビパワーパッド』
設備・調査機器
当社が保有している、『設備・調査機器』についてご紹介です。
環境保全クリエイトでは、迅速な対応・好適コスト、そして技術力の維持の
ために、自社機器を保有し、施工を実施しています。
トンネル内覆工厚・内部空洞等の地中レーダ「ユーティリティスキャン スマート」
をはじめ、調査機器「ボーリングマシン」や、測定機器「GMサーベイメータ」
などを保有しています。
【保有設備・調査機器】
＜地中レーダ＞
■ストラクチャスキャン「SIR-EZ(SIR-EZ LT)」
■ユーティリティスキャン スマート
■鉄管・ケーブル探査機(PL-960)/地下埋設物探査機
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
不明水・水位・流量調査
当社は、『不明水・水位・流量調査』を行っています。
3種の水位チップを用いたスクリーニングによる濃淡レベルの不明水の
見える化。マンホールステーションによる、不明水発生箇所の
モニタリングなどを実施しています。
スクリーニングから詳細調査まで、ペンタフにお任せください。
ご用命の際はお気軽にお問い合わせください。
【特長】
■水位チップによる不明水スクリーニング
■流量計によるブロック別不明水定量
■マンホールステーションによる、不明水発生箇所のモニタリング
■晴雨天、半管・満管基準による水位リスクのマトリックス評価と
ハザードマップ展開
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
工法 ハイインジェクション止水工法
補修材 止水セメント
ウレタン系グラウト材『サンストッパーF』

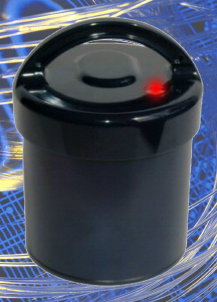

漏水監視装置『配水管用L-sign』
浮子弁式ウィープホール 側壁用

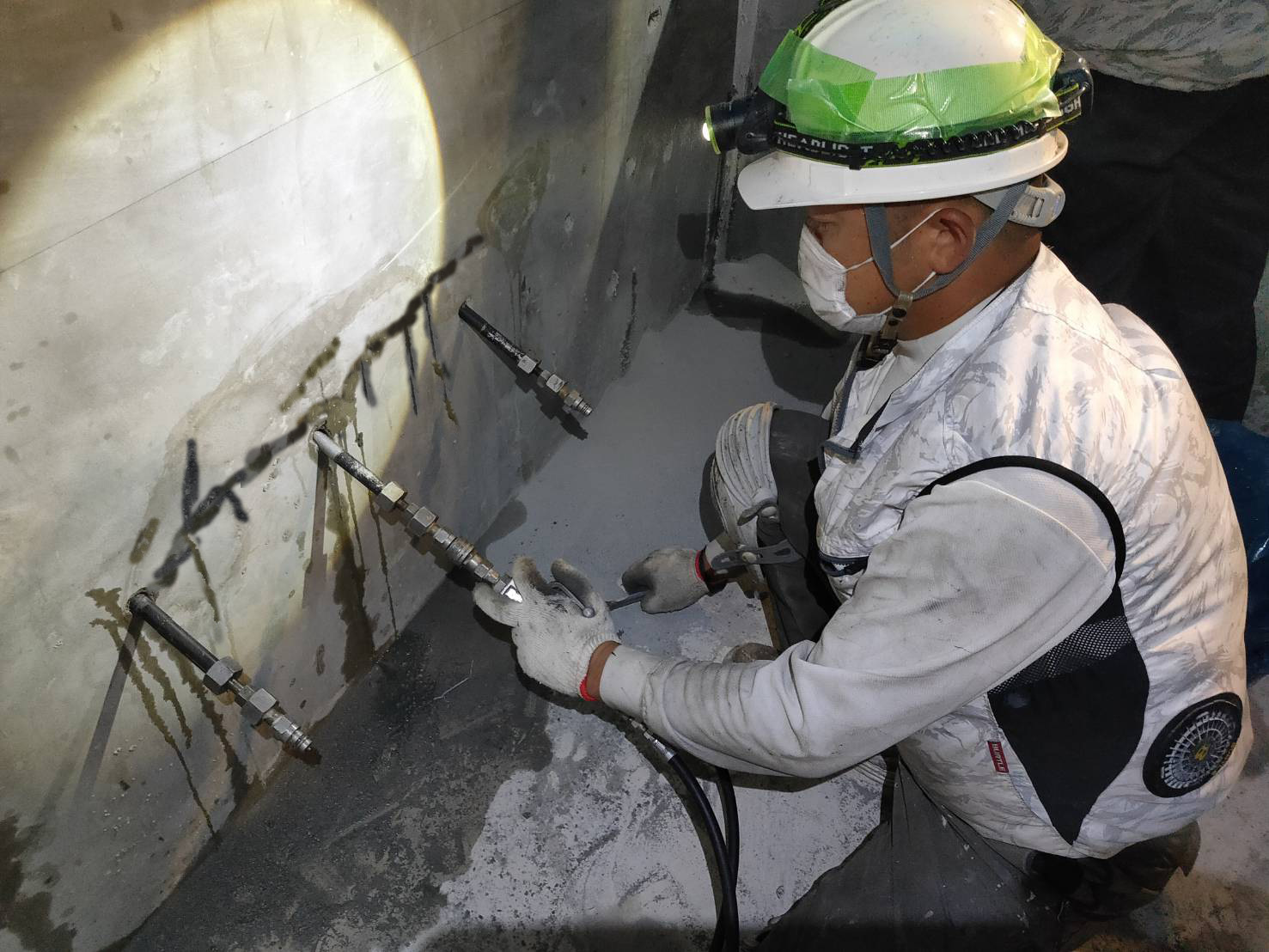

アクリル系二成分合成樹脂『バンデックス・フレキシン』
『バンデックスフレキシン』工法は、極めて低粘度のアクリル系二成分合成樹脂を
コンクリートの漏水部分に注入機を使用して高圧で注入する工法です。
コンクリートの漏水部に約45度の角度で孔をあけ、特殊ノズルを用い、
親水性の注入剤を常に規定量だけ圧入できる注入機で、隙間全体に
充填させることが可能。
充填された注入剤は高弾性樹脂となり、最高水準の止水効果を発揮します。
【特長】
■注入重合物は耐久性および伸縮性の良い親水性高弾性樹脂
■樹脂は湿潤下では水を吸収して体積が膨張できるもの
■注入剤のゲルタイムおよび注入圧、注入時間を自由にコントロール可能
■多様な漏水現象に対応可能な工法
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

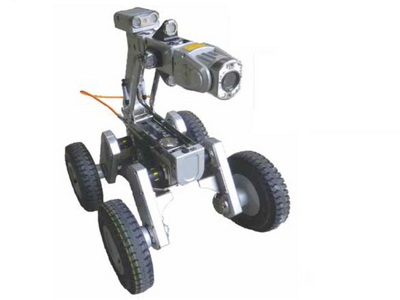

管路内調査用TVカメラシステム『ロビオン』
超速硬 タフロン ハイブリッドG３
セルクリート工法
在来工法では困難とされていた「滞留水のある空隙」・「長距離スパン管渠」等の充填工事について、ご満足のいく結果をお約束いたします。
『セルクリート工法』の注入材料は、繊維質混和材と独立気泡のとの相乗効果による次のような特性があります。
【特性】
■耐水性…水に対する分離抵抗性が強く、濁水の発生が少ない。
■安定性…ブルージング、気泡の消滅なく、硬化後の空隙が発生しにくい。
■施工性…流動性に優れ、圧送に高い注力を必要とせず、長距離施工が可能。
施工は、車上プラントによる方法と生コンクリートプラント方式による二種類があります。
設備の設置撤去作業が簡略化されるため、作業帯の即日開放が可能です。
※詳細はカタログをダウンロードしていただくか、お気軽にお問合せください。

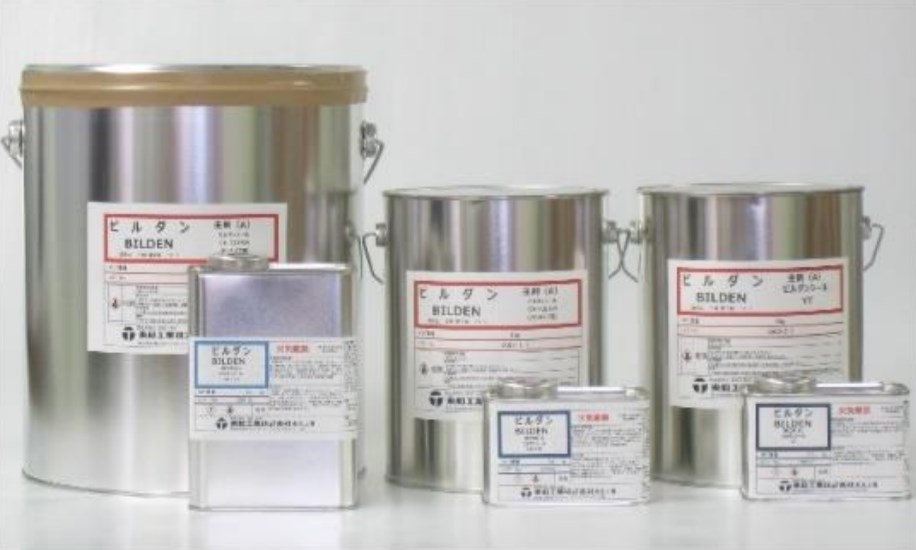

2液反応型エラストマー『ビルダンシール』
コンクリート改質剤ＣＳ－２１（水和反応活性剤）
CS-21は、無機質の無色透明な水溶液。(株)アストンが1993年に開発した国産材料 ■特長：水和反応活性成分を含有し、コンクリートの材齢を問わず効果を発揮 ■コンクリート表面への塗布で、表面からの目視では視認し難い微細ひび割れや打継目などの空隙を充填して表層部を緻密化。また、雨水等の水分供給下で継続する反応により、施工後に新たに発生する微細空隙を充填して、ひび割れの進展・拡大を抑制。こ れらの性能により、かぶりコンクリートを健全に保ち、水や各種劣化因子の侵入（鋼材腐食）を長期にわたり抑制 ■土木分野では、水の浸透・中性化・塩害・凍害等の予防保全、表面保護工法やひび割れ・打継目の耐久性向上対策等に、建築分野では、新築建築物（屋上駐車場・地下・水槽等）のコンクリート防水工法等に適用 ■材料分類：土木学会コンクリートライブラリー137けい酸塩系表面含浸工法の設計施工指針（案）では「反応型けい酸塩系表面含浸材」に、コンクリートライブラリー119表面保護工法設計施工指針（案）の旧分類では、主成分より「けい酸ナトリウム系表面含浸材」、施工仕様により「防水を目的とする場合」に該当
お探しの製品は見つかりませんでした。
1 / 3
予防・予知保全（土木・建設）におけるトンネルの湧水・漏水検知
予防・予知保全（土木・建設）におけるトンネルの湧水・漏水検知とは？
トンネル構造物の健全性を維持するため、湧水や漏水を早期に検知し、劣化や損傷を防ぐための保全活動です。これにより、トンネルの長寿命化と安全性の確保を目指します。
課題
目視点検の限界と人的コスト
広範囲かつ定期的な目視点検は、人員と時間を要し、見落としのリスクも伴います。特に、アクセス困難な箇所や夜間・悪天候下での点検は困難です。
早期発見の遅れによる被害拡大
湧水・漏水の初期段階での発見が遅れると、構造物の劣化が進行し、大規模な補修や通行止めにつながる可能性があります。
データ収集・分析の非効率性
従来のアナログな記録方法では、データの集約や分析に時間がかかり、迅速な意思決定が困難です。過去のデータとの比較も容易ではありません。
突発的な事象への対応の難しさ
予期せぬ湧水・漏水が発生した場合、迅速な状況把握と対応が求められますが、リアルタイムな情報がないと対応が後手に回る恐れがあります。
対策
センサーネットワークによる常時監視
トンネル内に設置した各種センサー（湿度、水位、流量、ひずみ等）で湧水・漏水をリアルタイムに検知し、異常を早期に把握します。
AI・機械学習による異常検知
収集したセンサーデータをAIや機械学習で分析し、通常とは異なるパターンを検知することで、微細な変化も見逃さず、予兆を捉えます。
デジタルツインによる可視化とシミュレーション
トンネルの3Dモデルとリアルタイムデータを連携させ、湧水・漏水の状況を可視化します。将来的な影響のシミュレーションも可能です。
リモート監視と迅速なアラート通知
遠隔地からでもトンネルの状態を監視し、異常発生時には関係者に即座に通知するシステムを構築し、迅速な対応を可能にします。
対策に役立つ製品例
IoTセンサーシステム
様々な環境データを自動で収集し、クラウドへ送信することで、常時監視とデータ蓄積を実現します。
データ分析システム
収集した大量のデータを効率的に処理・分析し、異常検知や傾向分析を支援します。
デジタルツイン構築サービス
トンネルの物理的な状態をデジタル空間に再現し、リアルタイムデータと連携させることで、高度な可視化と分析を可能にします。
リモート監視・アラートシステム
遠隔からの監視と、異常発生時の自動通知機能により、迅速な対応体制を構築します。
