地盤沈下・変位の監視とは？課題と対策・製品を解説

鉄道工事において、線路の変形は安全運行を脅かす重要な課題です。地盤変動や構造物の変化による線路の歪みを早期に検知し、適切な対策を講じる必要があります。従来の計測方法では、人手による計測や高価な計測機器の導入が必要となり、常時監視が難しいという課題がありました。当社のシステムは、低コストで常時自動計測・記録・監視を実現し、異常時には即時発報します。

【活用シーン】
・線路周辺の地盤変動監視
・橋梁やトンネルなどの構造物変位監視
・工事中の線路への影響監視

【導入の効果】
・計測業務の省人化
・計測機器の低コスト化
・異常発生時の迅速な対応

【鉄道工事向け】山留の変位計測 管理を低コストで自動化

不動産開発において、建設工事中の安全管理は、プロジェクトのリスクを軽減する上で非常に重要です。特に、山留工事における土留め壁の変位計測は、周辺地盤への影響を把握し、事故を未然に防ぐために不可欠です。従来の計測方法では、人手による計測や高価な計測機器の導入が必要となり、コストや手間がかかることが課題でした。当社のシステムは、低コストで常時自動計測を実現し、異常時には即時発報することで、迅速な対応を可能にします。現場への設置も簡単で、電源も不要です。これにより、計測業務の省人化、計測機器の低コスト化、導入工事の低コスト化を実現します。

【活用シーン】
・山留工事における土留め壁の変位計測
・建設現場の安全管理
・周辺地盤への影響監視

【導入の効果】
・計測業務の省人化
・計測機器の低コスト化
・異常時の迅速な対応
・建設プロジェクトのリスク軽減

【不動産開発向け】山留変位計測の低コスト自動化

港湾工事において、地盤の安定性は非常に重要です。土留め壁の変位を正確に計測し、異常を早期に発見することは、安全な工事を進める上で不可欠です。従来の計測方法では、人手による計測や高価な機器の導入が必要となり、常時監視が難しいという課題がありました。当社の山留変位計測システムは、低コストで常時自動計測・記録・監視を実現し、異常時には即時発報します。

【活用シーン】
・港湾工事における鋼矢板や親杭の変位計測
・地盤沈下や構造物の傾きの監視
・埋立工事や護岸工事における安全管理

【導入の効果】
・計測業務の省人化
・計測機器の低コスト化
・異常発生時の迅速な対応
・工事の安全性の向上

【港湾工事向け】山留の変位計測 管理を低コストで自動化

・紫外線が弁体に直接当たりにくい構造のため耐久性に優れている
・上部のフィルターが土砂の侵入を防ぎ弁体を守る
・メンテナンス、弁体交換可能、金属不使用

浮子弁式ウィープホール　底盤用　

空洞充填材「アドサーモ」は、小規模の充填工事を簡易に行うために独自開発した空洞充填材です。
「高い流動性」と「注入後の膨張（注入時の1.6～1.7倍）」によって、狭く奥深い空洞でも高い充填性が得られます。

ハンドミキサーなどの小型設備を使って、市販のセメントと混ぜるだけで製造でき、大幅に省力化ができます。

【特長】
■事後発泡による体積膨張（注入時の1.6～1.7倍に膨張）
■土の約1/2の重量、2～3倍の強度
■アドサーモに水と市販のセメントを混ぜるだけ
■ハンドミキサーや小型ミキサーで製造可能
■注入後に体積膨張するため、練り混ぜ量・コストを大幅に削減

※詳しくはPDFをダウンロードいただくか、お気軽にお問い合わせください。

【市販のセメントと混ぜるだけで製造可能】空洞充填材『アドサーモ』

『NO 弾性パテST』は、硬化しても柔軟性があり、地盤沈や振動、
温度差による動きに追従するので、コンクリートの目地補修に適した
土木建設用の接着シール剤です。

必要量だけ主剤、硬化剤を混合して使用するので、無駄なく経済的。
しかも、1：1混合なので、計器類を使わず目分量で混合できるから簡単です。

【特長】
■夏型・冬型の2タイプがあるので、いつでも作業しやすい
■防水性、耐水性、耐薬品性、耐久性に優れているので、長期にわたり漏水を防ぐ

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

土木建設用接着シール剤『NO 弾性パテST』

『配水管用L-sign』は、深夜の時間帯に毎日漏水監視を行う装置です。

内蔵のリチウム電池により、8年間連続動作を実現。
漏水発生時には、LEDが点滅し目視によって現地確認が可能です。

また、液晶に漏水発生日を表示します。

【特長】
■強力マグネットにより仕切弁のスピンドル上に固定
■マグネット棒による簡単操作で機器を制御
■内蔵したICタグに管路属性データを記録し、
　現地にて管路情報が専用端末により取得可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

漏水監視装置『配水管用L-sign』

地下の地下壁・水槽・ピットの防水仕様として、各種標準仕様を用意しております。

地下防水工事　セリノール工法

『TACSS工法』は、水と反応するが水には溶けにくい薬液を用いる
1液システムです。

高圧・高流速の地下水に立ち向かい、地下水に悪影響を出来る限り及ぼす
ことなく、確実に水を留め、構造物の止水を行います。

このシステムは、その優れた特性ゆえに、地盤強化はもちろん、遺跡の
保存などにも利用されています。

【特長】
■JWWA　K-135の溶出試験に適合
■F☆☆☆☆を取得
■水と反応するが水には溶けにくい薬液を用いる
■地下水に悪影響を出来る限り及ぼすことがない
■地盤強化はもちろん、遺跡の保存などにも利用されている

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

TACSS工法

『ガードサポート』は、土中式ガードレール支柱・ガードケーブル支柱の
沈下防止に使用します。

簡単に取付けが可能。ガードレール支柱、地盤状況に合わせた
４タイプからお選びいただけます。

【特長】
■ガードレールの沈下防止
■簡単施工

※詳しくはカタログをご覧下さい。お問い合わせもお気軽にどうぞ。

『ガードサポート』

『ばらまき型傾斜計』は、従来の「点」での計測から「面」での変状把握を
実現するNETIS登録済みの計測器です。

斜面には多数のセンサを配置し無線で接続することにより、多点の傾斜を計
測します。

無線はメッシュ型であるため障害に強く、かつ、当社独自の省電力設計に
より、商用電源不要で長期観測可能です。

【特長】
■安価なセンサを多点に設置
■最短1分で警報判定
■多チャンネル
■最短5分で遠隔監視
■省電力の電池駆動

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

監視体制強化へ！斜面の変状を面的に捉える「ばらまき型傾斜計」

株式会社安藤商店が取り扱う『クニシール(R)』は、侵入水と接触すると
膨潤し、間隙を閉塞することによって水の移動を拘束するベントナイト止水材です。

水がベントナイトに吸着されることによって移動が拘束。
また膨潤した層も極めて水を通し難い難透水性物質となっています。

さらに、本製品の周囲に亀裂や間隙が発生した場合でも膨潤し、
自己シール性を発揮します。

【特長】
■簡単施工・工期短縮
■特別な下地処理が不要
■止水効果の持続
■躯体にやさしい
■突き合わせての施工でOK

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

ベントナイト止水材『クニシール(R)』

『デジカメレールウォッチャー』は、軌道や構造物に設置したターゲットの
動きをデジタルカメラが常時観測し、そのデジタル画像を演算処理して計測する
自動計測管理システムです。

従来の計測と比較して、人的ミスを防止できる他、線路内での計測作業が
なくなり、計測作業の安全性が向上します。

【特長】
■線路内の計測作業がなくなり、計測作業の安全性が向上
■軌道、路盤、構造物の動きを同時に観測し、時系列に記録可能
■線路内の画像データを活用して、現場での安全監視が省力化
■軌道、構造物の動きを24時間監視し、異常の発生をリアルタイムに情報発信
■計測データをそのまま検討資料に活用できますので、
　効率的な資料作成が可能

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

自動計測管理システム『デジカメレールウォッチャー』

当社では『埋設管調査』を行っております。

配管位置計測は、特許を取得し、自社開発した多関節アーム測定手法により、
埋設管の位置を特定。

管内カメラ調査では、管内の堆積物の状況・劣化の状況・付着物の状況・
異物の混入などを直接映像により確認します。

埋設管位置を明確化し、土地の境界（権利関係）の整理をしたい等の
お悩みが解決できます。

【特長】
＜管内カメラ調査＞
■完全防水仕様
■高性能小型カメラ採用

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

埋設管調査

『アーバンウォール』は、西尾コンクリート工業が取り扱う道路用擁壁です。

形状がL型のため土地が有効利用できます。宅地造成から道路改良まで、
幅広い用途にお応えできます。

【特長】
■道路用擁壁
■形状がL型
■土地が有効利用できる
■幅広い用途にお応え

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

道路用擁壁『アーバンウォール』

「外防水」では、信頼性・耐久性に優れた改質アスファルトシートの
ガムロンフォルトを、コンクリート躯体の外側に設けます。

良好な作業性が得られ、品質や性能の管理・確認を容易に行うことが可能。

ガムロンフォルトは剥離紙をはがして貼付けるため省力化が図れ、
臭いや煙の発生がほとんどありません。

また、山留め壁面と躯体コンクリート面との間は、1.0～1.5m程度の
空間が必要となります。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【ガムロンフォルト】地下防水・後やり工法（土木地下・建築地下）

『MTS-10』は、目盛りを読むだけで誰でも見ることができ、機器の操作に
不慣れな方でも、動きの確認が容易にできる目視型地中伸縮計です。

多チャンネル測定により、１ポイントのみのイレギュラーを見分ける
ことが出来、簡単に状況の判断が可能。

電気電子部品を全く使用しないシンプル構造であり、メンテナンスフリー
で長期間ご利用頂けます。

【特長】
■ランニングコスト不要で長期間利用可能
■薄型設計
■JIS1級ステンレスメジャー採用
■簡単読みとり
■10chの多チャンネル測定

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

目視型地中伸縮計『MTS-10』

『WIDEセフティパイプ工法』は、過剰間隙水圧を消散し、マンホール内部に排水します。その結果液状化によるマンホール周辺の摩擦力低下を抑制することによりマンホールの浮上を抑制する工法です。
既設マンホールの場合、マンホール内部から集水管を設置するため、マンホール周辺の掘削工事を必要としません。
また、マンホール内への排水は地震が発生した時だけですので、無用な水を下水に流しません。

【特長】
■財団法人下水道新技術推進機構と共同開発
■既設マンホール・新設マンホールに対して施工可能
■交通障害を最小限にする
■繰り返しの余震にも性能が変わらない

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

マンホール浮上防止対策工法『WIDEセフティパイプ工法』

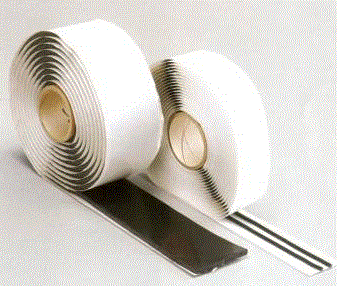

『ブチルシール』は、ブチルゴムを主体とした押出成形シーリング材です。

現場での施工性が容易でかつ完全なるシーリング効果を発揮し
また、乾式工法で施工できるので作業性がよく工費が安上がりです。

加硫ゴムの弾性と、パテ状シーリング材の加塑性を同時に兼ね備えた
性質で、いかなる形状の物体へも接着して完全防水体となります。

【特長】
■用途により各種サイズ、形状を備えている
■油性コーティング、液状シーリングに変わる弾性と粘着性を有する
　画期的完全防水シーリング材

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

両面接着弾性シーリング材『ブチルシール』

当資料は、液状化によるマンホールの浮上現象を未然に防ぐ
「インナーウェイト工法」をご紹介しています。

マンホール浮上による被害をはじめ、工法選定や重量化工法の評価や特長などを掲載しています。

【掲載内容（一部）】
■マンホール浮上による被害
■マンホール浮上のメカニズム
■マンホール浮上の診断
■工法選定（その1～その3）
■重量化工法の評価

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【技術資料】マンホール浮上防止対策「インナーウェイト工法」

『レジンコンクリート管』は、セメントを一切使用せず、結合材である
合成樹脂(ポリマー)に骨材及び充てん材(フィラー)を練り混ぜたレジン
コンクリートを、補強材(鉄筋)と共に遠心力により成形した管です。

雨水貯留管、サイホン管、農業用パイプラインなど、内外圧が
同時に作用する箇所に利用できます。

また、管厚が最も薄いRS形、ヒューム管と同内径・同管厚のRT形、
外径はヒューム管と同じでも実内径は大きいRM形の３タイプがあり、
経済的なRS形から難工事用のRT形まで施行条件により選定が可能です。

【特長】
■内水圧対応
■腐食対策
■長距離・急曲線推進対応
■耐摩耗性
■塩害対応　など

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

『下水道推進工法用レジンコンクリート管　JSWAS K-12』

『オートグラウトホール』は、グラウトホールにワイヤー付きの沈下板を
設置し、計測箱の中の目盛を計測することで空洞量を計測する空洞量自動
計測調査孔です。

この方式を採用することにより、従来の課題であった地下水の噴き出しや
堆積土砂・内水の影響を受けずに計測することが可能になります。

【特長】
■計測しやすい
■臨機応変に計測
■先付け・後付け可能
■耐久性に優れる

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

樋門・水門の空洞量自動計測調査孔『オートグラウトホール』

当社では、『管渠埋設位置探査』を提供しております。

自走式TVカメラに発信機（低周波プローブ）をセットし、
管渠内を走らせ、地上から専用受信機を使って位置の測定を実施。

地上で測量をして座標を読み取り2つのデータを擦り合わせて
正確な位置と深度を割り出すことが可能です。

【主要機器】
■TVカメラ車
■低周波プローブ+TVカメラ
■専用受信機
■ガス検知器

※詳細はお問い合わせください。

管渠埋設位置探査サービス

震災の影響などによる、地盤、法面、ビル、建築物、トンネル、道路、線路、その他構造物のズレや歪み撓みなど２４時間監視することが、今注目されています！多点を同時に計測監視することにより、変位を瞬時に検知し分析注意喚起することが可能です。人が行けない、立入ることの出来ない危険な場所、建物等の計測を効率よく行えます。

レーザー距離計による多点同時変位計測システム★NETIS番号：　KT-110063-VE★
※ 2017/2/1づけで [A] から【 VE 】へ

登録日：　2011年12月5日(月)　【http://www.netis.mlit.go.jp/NetisRev/Search/NtDetail1.asp?REG_NO=KT-110063&TabType=2&nt=nt 】
⇒　本技術はレーザー距離計を用いた地盤の面的挙動をリアルタイムに監視する技術で、従来は自動追尾型トータルステーションを用いた変位計測システムで対応していました。
本技術の活用により1秒間隔で多点同時に連続計測でき、僅かな変位を検知できるので安全性が向上します。

【NETIS登録】　多点同時変位計測による挙動監視

『モバイル探知システム』は、端末センサーを上水道の管路弁部
(マンホール内等)に置き、Bluetoothを通してモバイル（iphon, Android)で操作します。取得したデータはモバイル及びネット上のPCで観察・管理します。

様々なネットワーク水道管(材質、サイズ、埋設環境)に適応。

管轄エリアのデータをリアルタイムで共有します。
経験や能力に左右されることなく漏水探査が可能です。

【概要】
■音聴測定：デジタルによる音聴測定
■調査：測定地点データがマップ上表示
■Webアプリケーション：ダッシュボード管理

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

モバイル探知システム

『バンデフレキシン』は、2液混合型アクリル樹脂止水システムです。

コンクリート構造物の打継ぎ、クラック、エキスパンションジョイント等の止水及び漏水防止に効果を発揮します。

現場の漏水状況に応じ重合硬化時間を調整し、空隙部隅々まで薬液を充填することが可能です。
※重合硬化時間の目安：10秒から4分

注入剤・注入機・工法が一体となったシステムで、専門のライセンスを取得した技術者のみが施工を行う体制を確立しています。

【適用例】
■地下道、地下街など
■道路、鉄道などのトンネル
■橋梁
■浄化槽施設、汚水タンク、水処理施設など
■管廊や共同溝
■各種建築の地下構造物

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

アクリル樹脂系高圧注入止水システム『バンデフレキシン』

当社では、「地下埋設物・空洞調査」を行っております。

近年、都市土木及び建築構造物の新設工事において、基礎地盤中に存在する
空洞や地下埋設物が設計・施工上の障害となるケースが多くなっています。

なかでも、市街地域における埋設ガス管の破壊、空洞による地盤の沈下・
陥没等は危険性が高くその調査が重要となっています。

これら埋設物、空洞調査はその対象物及び深度により各種の探査法が適用
されており、適切な探査法を選定することが重要です。

【各種探査方法】
■電気調査
■電磁調査
■地震調査
■ファイバースコープ

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【サービス】地下埋設物・空洞調査

『コンドー止水板』は、コンクリートの亀裂防止に貢献する
塩化ビニル樹脂製の止水板です。

コンクリートの伸縮に対して自在に対応し、不等沈下にも耐え、外圧や
振動を吸収し、コンクリートの亀裂防止などに重要な役割を発揮。

また、当社では『コンドー止水板』の販売代理店を募集しております。
ご要望の際はお気軽にお問い合わせください。

【特長】
■特殊配合による新材質
■種類が豊富で、止水効果が十分な独特の形状
■耐久性に優れている
■取扱い、加工が容易で経済的

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

塩化ビニル樹脂製止水版『コンドー止水板』

近年の厳しい経済環境もあって、各公共事業は質量共に見直され、効率的で自然的負荷の少ない実施が求められています。
特に、都市部におけるインフラ整備は、都市の成長度が増す程に地下埋設物も複雑化し、歩行者や車両通行の安全確保を始めとする住民生活保護の観点から、作業時間と作業スペースが厳しき規制されています。
こうした条件から、都市部における複雑化する地下埋設物の損傷事故防止の対策として、経済性・安全性・施工性が確保された画期的な工法『マイクロサンプリング調査』をご紹介します。

【特徴】
○作業現場に合わせて配置可能
→コンパクト化したシステムにより、効率的で自然的負荷の少ない工事を実現
○安全性
→刃物の回転・打撃を行わず、掘削できる安全な地下埋設物探査法
○正確性
→15mに達する深度において、信頼性の高い調査成果を得ることができる
○映像記録
→カメラで映像記録を残すことで、正確な位置を保存し、データ保存ができる

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

地下埋設物の損傷事故防止対策『マイクロサンプリング調査』

有限会社北斗削錐では、集水排出効果の機能回復対策としての
『ボーリング孔（保孔管内）洗浄』を行っております。

水を前に吹き出し管内を探りながらノズルを進ませる「先進ノズル」や、
水を後ろに吹き出して管内の残留物を排出する「後噴ノズル」
など様々な噴射ノズルをラインアップ。

ご要望の際は、お気軽にお問わせください。

【ラインアップ】
■FRONT JET　先進ノズル
■BUCK JET　後噴ノズル
■SIDE JET　旋回ノズル

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

有限会社北斗削錐『ボーリング孔（保孔管内）洗浄』のご紹介

EFブンキソフトは、既設のポリエチレン管にEFサドルとハイポリソフト（前澤工業株式会社製）をEF接合（電気融着）で一体化し、不断水で分岐を取り出します。分岐部が管路一体化構造となり、管路の耐震化に貢献します。詳しくはカタログをダウンロードしてください。

ポリエチレン管用ＥＦ不断水分岐工法　『EFブンキソフト』

『崩壊兆候検知システム』は、水準器の気泡位置を撮影・解析することで
斜面崩壊(崖崩れ)や構造物破壊の前兆を検知・見える化する傾斜計です。
傾きの変化をリアルタイムにデータ取得でき、時系列順に保存可能。
インターネット接続により、遠隔からでも検証が行え、作業者の安全性も
確保できます。

地すべりや河川の堤防決壊など、自然災害での崩壊兆候のほか
都市部で行われる土木工事の周囲建屋への影響もモニタリングできます。

【特長】
■パソコンやタブレットから記録されたデータの閲覧が可能
■データにノイズが生じにくく、直観的な検証が可能
■水準器の変化情報を時系列順にデータ化
■監視カメラや雨量計の追加設置が可能
■インターネット接続による遠隔監視にも対応

※導入メリットや検討項目のＱ＆Ａを紹介した『提案資料』を公開中です。
　「PDFダウンロード」よりご覧いただけます。

気泡管方式傾斜計『崩壊兆候検知システム』

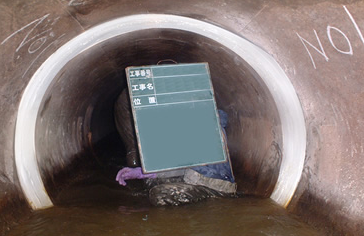

『接着補強型止水工法』は、浸入水部分のクラックやジョイント部に沿って
Vカットし、特殊水性エポキシ樹脂を混入した急結セメントで止水した表面に、
クリスタルライニング材を塗布し、ガラスクロスを積層させて仕上げ、
強接着ライニング層を設ける工法です。

高湿潤環境下での施工が可能であり、強い接着力も有しているため、
従来工法に比べ長期的に止水効果を保持することができます。

【特長】
■高湿潤環境下での施工が可能
■強い接着力
■長期的に止水効果を保持することが可能
■耐水圧性、止水性に関する審査証明
■「建設技術審査証明」取得

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

接着補強型止水工法

『3次元レーザースキャニングシステム』は、レーザー光線で対象物の
スキャニングを行い、取得した点群データの3次元座標から3次元CAD
モデルを生成するシステムです。

プラント設備や車輌・船舶・航空機などの形状を3次元CADモデル化
したり、道路・橋梁・トンネルなどの現況図を高精度で効率的に作成し、
維持管理、補修設計・更新計画に利用できます。

【特長】
■50ｍ以内で位置精度6ｍｍ、モデリング精度±2ｍｍの高精度システム
■データ管理のため再測することなく任意断面をいつでも取得可能
■従来方式と比べ、短期時間での計測と省人化が可能
■対象構造物を直接計測しないため、原則として足場が不要
■危険箇所から離れた安全な場所から非接触による正確な計測が可能

※詳しくはPDFをダウンロード頂くか、お問い合わせください。

変位測定システム『3次元レーザースキャニングシステム』

『乾電池駆動ひずみ計4ch Web計測』は、直接現地でロックボルト軸力計と接続して
直ぐにWeb観測を開始でき、内蔵の乾電池で1年動作する超省電力で
手間のかからない観測システムです。

現地に設置されたロックボルト軸力計4測点の信号を観測システムに接続。

観測システムでは計測時のみブリッジに5Vを給電、出力電圧をμVの高精度ADで
直接計測します。そして計測結果はまとめて定期的にメールでサーバに送ります。

【特長】
■アンテナ含め高さ29.5x幅15.5x厚さ12.5cm 手に乗る大きさ
■内蔵の乾電池8本を含め1.75kgと軽量
■電池、計測、FOMAモデムの全てを収納、これだけでWeb観測を完結
■IP65の防水ケースに収納し工事用単管取付金具で簡単取付
■10分毎計測、6時間毎Web更新を内蔵の単2電池x8本で1年動作

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

乾電池駆動ひずみ計4ch Web計測

『Merex-CR』は、崩落や傾倒の危険性のある場所において、傾斜角度と
傾斜方位をリアルタイム(0.3秒に1回)に計測し、あらかじめ設定した値
(累積・時間・日・週変位)を超えた場合に警報を出力する傾斜計です。

遠隔通信機能により、危険な箇所に立ち入ることなく
データの確認・回収が可能。

また、機器本体は安価で設置も容易なので、規模に応じて機数の
増減ができます。

【特長】
■リアルタイム計測機能
■高い拡張性
■設置や移設が簡単
■警報出力機能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

Areanet傾斜計

日本化学塗料の『パイルロックNS-v』は、環境に優しい無溶剤型で、
低温流動性の高い鋼矢板用膨潤止水材です。

従来品にくらべて低温での流動性や強度が改良され、気温の低い冬季においても
作業効率を維持することができます。
塗膜は吸水膨潤して鋼矢板継手部(爪部)の間隙を埋め、止水効果を高めます。

また、『パイルロックNS-v』は、ウレタン系の膨潤性樹脂をベースとしており
揮発性の有機溶剤を含んでおりません。
環境優しく、塗布作業の安全性は高いです。
硬化促進剤を使用することで、硬化時間を短縮することも可能です。

【特長】
■揮発性の有機溶剤は未使用
■硬化促進剤の使用で硬化時間を短縮可能
■流し込み、養生 (硬化・乾燥)させるだけなので施工が容易
■乾燥塗膜からの抽出水は、「土壌汚染対策法に基づく地下水基準」に適合

※詳しくはカタログをご覧下さい。お問い合わせもお気軽にどうぞ。

無溶剤型鋼矢板用膨潤止水材『パイルロックNS-V』

『耐震一発くん（中口径）』は、レベル2地震動に対する耐震性能を付加させる
という開発趣旨の、更生前にマンホール接続部をフレキシブルな構造に
改造する非開削の耐震化工法です。

施工は、専用の切削機によりマンホール壁厚内の既設管を地山に貫通させる
ことなく切削除去した部分にステンレスカラーを接着固定し、弾性と水密性を
有した耐震ゴムリングを2層設置。

マンホール壁と耐震ゴムリングの空隙部に弾性湿潤エポキシ樹脂を充填して
固定します。

上下流のマンホール接続部に本工法を施工した後、更生管を構築することにより、
更生管とマンホール接続部の耐震化を可能とします。

【特長】
■適用管径は、内径450mm～800mm未満、マンホール深は10m以内
■レベル2地震動による管きょの屈曲、抜出し、及び突出しに対応
■更生管の性能(呼び径、強度、弾性等)に影響を与えない
■専用の切削機によりマンホール壁厚内の既設管のみを切削除去することが可能
■地山に貫通しないため、近接する埋設物に損傷を与える危険がない

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

耐震化工法『耐震一発くん（中口径）』

『スパンシール』は、生コンクリートの水和反応が進行するに従って
生コンクリートと接着する性質を有する反応接着型止水板です。

接着機構については学術的に解明されており、セメントに含まれる
金属酸化イオンとスパンシールの活性基がイオン反応をおこして
化学的に結合（接着）します。

土木関係や建築関係の用途にご利用ください。

【ラインアップ】
■鋼材・管廻り止水タイプ
　・SPAN-R-1503：厚み15mm×幅30mm×長さ4050mm
　・SPAN-R-2005：厚み20mm×幅50mm×長さ3050mm

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

反応接着型止水板『スパンシール』

当製品は、両端にネジ加工(雄ネジ・雌ネジ)を施したステンレス製の
パイプを地山に打ち込むことで、地盤内の地下水を排水・低下させ、
斜面の崩壊を防ぐことを目的とした打ち込み式排水パイプです。

従来の水抜きパイプのように削孔した後にパイプを挿入するのではなく、
直接先端ビットを打撃して土中に設置が可能。

先行掘りを必要としないため、ロックボルトの施工中に同じ機材で
水抜きパイプが設置でき、施工性、経済性が向上しました。

【特長】
■ステンレス製で錆に強い
■先端ビットを打撃し、推進力UP
■耐久性、経済性の向上
■ライフサイクルコストの低減が可能
■施工性の向上

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

DKドレーンパイプ

『ガムロンフォルト』は、高強度・高伸度の合成繊維不織布基材に改質
アスファルトを含浸塗覆した、地下防水用改質アスファルトシートです。

剥離紙をはがすだけでガムロン相互にも下地にも確実に接着する
完全粘着層タイプ。

粘着層は広い温度範囲にわたって粘着性、流動性が極めて安定した
特性を持ち、オールシーズンの施工が可能です。

【特長】
■完全粘着層タイプ
■オールシーズンの施工が可能
■強靭な不織布基材、伸び・引き裂き・引張り強さに優れる
■ゴム化アスファルトと相乗した下地追従性により確実な防水層を形成

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

土木・建築地下防水用改質アスファルトシート『ガムロンフォルト』

地震発生時、本来水と砂粒子がかみ合い安定している地面は、その結合がはずれ不安定になります。

その状態で地上からの圧力がかかると比重の重い砂粒子は沈殿し、液状化した水分が噴き上がろうとします。
これが液状化現象であり、過去の地震において多くの災害が出ています。ジオダブルサンド工法では地震発生時、噴き上がろうとする地下水(過剰間隙水)を防水シートで遮断して透水管へ導いて速やかに排水させ、液状化の軽減と地盤沈下を防ぎます。

また、凍上災においては、防水シートが水分を遮断、分散させ水分凍結、膨張（アイスレンズ）による路面の損傷を抑制します。
またジオダブルサンド工法による補強シートにより、路面の拡がりを最小限に抑え、経年劣化による舗装路面クラックも防ぎます。
ジオダブルサンド工法は特許を取得し、国交省認定(NETIS)を得た全く新しい発想の工法です。

特殊技術不要、安価な施工コストと工期の短縮化を図る施工が可能で、さらに部分補修（継ぎ接ぎ補修）が可能です。

【道路/駐車場向け】ジオダブルサンド工法【NETIS登録】

株式会社地盤総合研究所は、杭・地盤の現場試験・室内試験・構造物の耐震診断・劣化診断・地盤耐力・基礎杭支持力・土壌汚染調査・地震応答解析・地盤解析などに関わる総合コンサルタントです。
杭基礎の損傷調査（インテグリティテスト）・多成分コーン貫入試験、基礎杭静的・動的載荷試験、PSD変位測定器による橋梁の劣化診断や建築物の耐震診断、活断層モデルに基づく地震波作成、各種構造物の地震応答解析まで、専門家が責任を持って行います。

【調査･試験】
○地盤調査
○杭健全性試験
○杭品質調査
○杭戴荷試験
○地盤環境汚染調査・汚染物質特定分析

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

株式会社地盤総合研究所　地盤調査・基礎杭試験

当社の『崩壊兆候検知システム』を、
建設会社様にご提案した背景をご紹介します。

データがのこぎり刃でお困りでした。

【背景】
＜想定場面＞
・崩壊が迫っており緊急対策を要する場面

【問題点】
・昼夜の温度変化の影響で波形がギザギザになるため、
　早い段階での崩壊予測が難しい
・傾きが目視出来ないので、緊急点検に時間が必要
・XY方向ごとに出力されるので、
　傾斜方向と傾斜量を直感的に把握できない

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【ご提案の背景】崩壊兆候検知システム：加速度センサーの問題

当社では、擁壁の健全度診断を取り扱っております。

表面波探査では、擁壁の表面を打撃して振動を起こし、受振器で
その振動をとらえ、擁壁の躯体と、背面土砂のS波速度を計測。
空積みか練積みかも含めてS波速度で評価可能です。

その他、「隣の工事の影響が心配」、「イエローゾーンが心配」、
「谷埋め盛土が心配」などの宅地等の地盤に関わる
問題解決に対応いたします。

【擁壁の健全度診断方法】
■老朽化擁壁の外観調査
　・近接目視による変状調査
　・点数法による評価
■表面波探査(推奨)
　・躯体の一体化診断
　・S波速度による評価　など

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

擁壁　健全度診断サービス

このシステムは、多点（最大７箇所）を同時に計測監視することが可能で、人が行けない、立入ることの出来ない危険な場所や高所建設物などの計測も効率よく行えます。また、変位データ値もパソコンに収集可能な為、変位データの分析に有効活用出来ます。

多点同時変位計測システム ( dTransMate rc )

【特徴】
○粘土、ベントナイト等の泥水に0.03%～0.3%添加する事により優れた粘性が得られ、掘削等の安定が得られます。
○泥水の脱水現象力が良く泥壁形成性が向上し、地山の安定に優れた効果が得られます。
○荷姿：20ｋｇ/内ポリ使用クラフト紙、2ｋｇ×5袋/ダンボールケース

※詳しくはPDFダウンロードしていただくかお気軽にお問合せください。

推進工法時の安定液に！【泥水調整剤　ハイローズ】

『クルタル土木シート』は、改質アスファルト常温粘着工法による
土木防水材の草けとして実用化された防水シートです。

土木防水で大切なラップジョイントは、クルタルシートの優れた特性である
粘弾性、自癒性及び芯材を中心とした3層構成による粘性変形によって
接着破壊を防ぎ、一体化した水密接着が確保可能。

都営地下鉄・横浜地下鉄・羽田空港等多くの防水工事に採用され
40年以上に亘って「信頼の材料」として広くご採用いただいております。

【特長】
■ラップジョイントが一体化して水密接着する
■下地追従性に優れている
■適用温度範囲が広い
■信頼性の高い防水層を形成する

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

防水シート『クルタル土木シート』

地震対策、維持管理対策（不明水抑止など）に対応したスーパーマンホール！

マンホール　新型エバホール

『Wジョイント推進管』は、優れた水密性と継手性能をもった管材です。

一般財団法人土木研究センターより、建築技術審査証明を取得。
また、公益社団法人日本下水道協会規格「JSWAS A-2-2018」に
曲線推進やレベル2地震動に対応できる管材として
継手性能区分JB、JC及びJDに登録されております。

【ラインアップ】
■J-2
■J-2N、J-2D

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

管材『Wジョイント推進管』
