当カタログでは、無電柱化/電線共同溝の特長や、電線共同溝の
設計条件など写真やグラフなどで詳しくご紹介しております。

分岐接続部、高圧接続部なども型別で構造図と写真付きで豊富に掲載。

また、C.C.BOX設置工程も電力用タイプに分けて解説しております。
ぜひ、ご一読ください。

【掲載内容(一部)】
■無電柱化/電線共同溝の特長
■電線共同溝の設計条件
■分岐接続部l型(標準)内寸：1200×1500×2200
■高圧接続部ll型(CVT325以下)内寸：1000×1800×3100
■高圧接続部ll型(CVT150以下)内寸：1000×1800×2600

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

無電柱化/電線共同溝カタログ

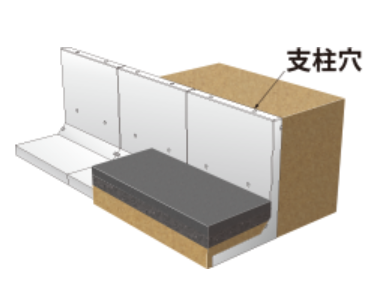

『OC逆L型擁壁』は用地境界や、既設構造物等による用地の制約があり、
底版を用地境界内に収めたい場合や盛土側を掘削できない場合に用いる
擁壁です。

間知ブロックに比べ、利用できる土地の面積が確保できます。

また、特殊形状の底版により、平面曲線にも柔軟に対応可能です。
ご要望の際はお気軽にお問い合わせください。

【特長】
■底版干渉回避
■土地利用スペースの確保
■曲線対応

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

OC逆L型擁壁

中川商事株式会社では、主に建築・土木資材販売や、
公園・レジャー施設遊具の企画・販売などを行っております。

鉄鋼関係・建築関係・建築関係・窯業関係・情報通信関係等
多数の商品を取り扱い。

また、各種工事請負や情報通信システムのハードウェアの販売などの
事業も展開しておりますので、ご要望の際はお気軽にご相談ください。

【事業内容】
■土木（鉄鋼）
■土木（窯業）
■建材
■情報通信システム
■開発　など

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

中川商事株式会社　事業紹介

『Tuned-H（TH）』は、永年のH形鋼製造実績とユニバ－サル
圧延技術を最大限に活用した特寸H形鋼です。

小梁の軽量化を提案する「Bシリ－ズ」、溶接軽量H形鋼からの置換えを
可能とする「Lシリ－ズ」をご用意。

益々多様化する市場ニ－ズに対応するため、技術力を結集し新たな可能性を
提案します。

【特長】
■永年のH形鋼製造実績とユニバ－サル圧延技術を最大限に活用
■小梁の軽量化を提案するBシリ－ズ、溶接軽量H形鋼からの置換えを可能と
　するLシリ－ズをご用意

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

特寸H形鋼『Tuned-H（TH）』

当社は、情報通信ネットワークを構成する基盤設備の構築において、長年にわたり数多くの実績とノウハウを有するリーディングカンパニーです。
電線共同溝の整備等に関する特別措置法制定時（平成7年）から無電柱化事業を継続して手がけており、現在までに約200件の設計実績を有します。

事例）京都市先斗町通 無電柱化設計

最小幅員1.6m、地下空間も狭小の京都市先斗町通を小型ボックスと桝サイズ縮小で解消し、低コスト・コンパクト化による無電柱化の設計を行いました。

建設コンサルタントサービス『無電柱化』

断面形状（板厚0.8～2.3mm）

薄板軽量　開放断面形鋼

自然石舗装を利用した景観舗装です。型枠を置いてアスファルト表層をサンドブラストするだけで模様を描けるので、場所を選ばずオリジナリティの高い舗装を施工できます。

【特長】
■アスファルトの上に型枠を設置し、地面に絵が描ける。
■既設の舗装や現在お使いの合材（密粒）でも施工可能。
■絵柄は自由自在。どんなデザインでもＯＫ。
■チョークやペンキとは異なり、絵を長年残すことができます。

※現在、デザインについては自社で承っておりません。
デザインに関するご相談は可能です。
※詳細は資料請求して頂くかダウンロードからPDFデータをご覧下さい。

自然石アート舗装【アスファルト舗装に模様を描ける！】

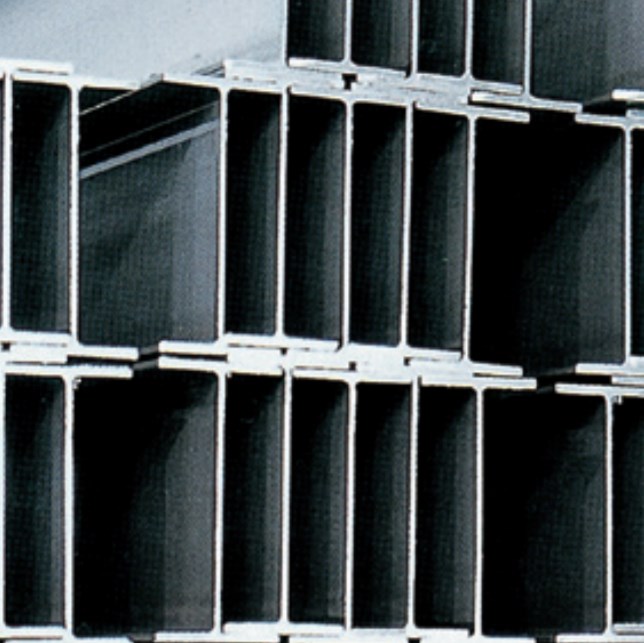

当社では『高規格電炉H形鋼』を取り扱っております。

高性能リサイクル電気炉鋼材を使用。当社は長年の操業管理技術と研究開発
により、鋼材特性を飛躍的に向上させる事に成功しました。

仕口部・大梁に適用できるため、鉄骨製造時の二酸化炭素排出量を40%削減。
衝撃値100J以上を保証します。

【特長】
■高性能リサイクル電気炉鋼材
■仕口部・大梁に適用できるため鉄骨製造時の二酸化炭素排出量40%削減
■衝撃値100J以上を保証
■鋼材購入単価をトン約1万円削減
■国内3工場で製造する安定供給体制

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

高規格電炉H形鋼

『ランドペイブ』は、廃コンクリートから各種石材・瓦等を、自社工場で
粉砕し、ブロック用骨材として使用した舗装用特殊ブロックです。

縦長サイズから大判サイズまで多様性に富んだサイズと、景観性を
配慮した各種表面仕上げができます。

また、骨材の種類により、非透水性・透水性・保水性の性能を持った
ブロックの製造が可能です。

【特長】
■自社工場にて粉砕し舗装用特殊ブロックに再生
■多様性に富んだサイズの製作可能
■非透水性・透水性・保水性の性能を持ったブロックの製造が可能
■歩行空間の目的に応じた各種仕上げが可能

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

舗装用特殊ブロック『ランドペイブ』

スーパーフープは785N/mm²の降伏点と930N/mm²の引張強度を有する国土交通省大臣認定の高強度鉄筋であり、普通鉄筋に比べ3倍弱の強度を持つ、主にRC建築構造物の柱・梁に使用される高強度せん断補強筋です。

【特長】
◆普通鉄筋と比べ鉄筋使用量が減少し、組み立て費用が軽減され、工期も短縮
◆過密配筋が解消され、コンクリートの充填性が向上
◆強度のバラツキが少なく、機械的性質の均一性が良好

※詳しくはお問い合わせいただくかPDFをダウンロードしてご覧ください。

スーパーフープ（KH785）高強度せん断補強筋
