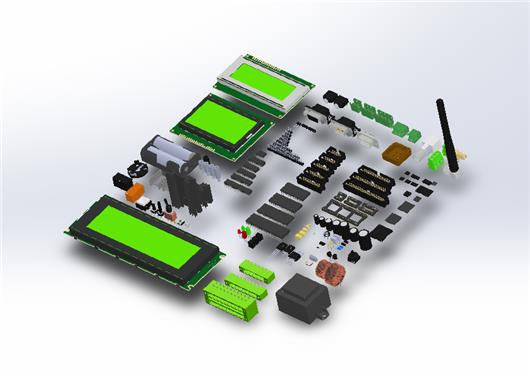

【MPC】マイクロプロセッサ ICチップ シリーズ 1個も販売
お探しの製品は見つかりませんでした。
1 / 1
能動部品における演算速度の向上
能動部品における演算速度の向上とは？
能動部品の演算速度の向上とは、半導体などの電子部品が情報を処理する速さを高めることを指します。これにより、より複雑な計算や高速なデータ処理が可能となり、AI、通信、自動運転など、高度な技術分野の発展に不可欠です。
課題
微細化の限界と発熱問題
部品の微細化が進むにつれて、物理的な限界に近づき、演算速度の向上が困難になっています。また、高速化に伴う発熱は、部品の寿命や安定動作を脅かす要因となります。
消費電力の増大
演算速度を向上させるためには、より多くの電力を消費する必要があります。これは、バッテリー駆動のデバイスや、大規模なデータセンターなどにおいて、運用コストや環境負荷の増大に繋がります。
設計・製造コストの増加
最先端の演算速度を実現するためには、高度な設計技術や特殊な製造プロセスが必要となり、開発・製造コストが大幅に増加します。これが、製品価格の上昇や普及の障壁となることがあります。
既存システムとの互換性
演算速度が飛躍的に向上した新しい部品を導入する際に、既存のシステムやソフトウェアとの互換性が問題となることがあります。これにより、システム全体の改修が必要となり、導入のハードルが高まります。
対策
新素材・新構造の採用
従来のシリコンに代わる新しい素材（例：化合物半導体）や、積層構造、3次元構造などの革新的な部品構造を採用することで、物理的な限界を超えた高速化と低発熱化を目指します。
低消費電力化技術の開発
演算処理の効率を高め、不要な電力消費を抑えるアルゴリズムや回路設計技術を開発します。また、スリープモードや省電力モードの最適化も重要です。
並列処理・分散処理の活用
一つの処理を複数の演算コアで同時に実行する並列処理や、複数のデバイスで処理を分担する分散処理技術を高度化し、全体としての処理能力を向上させます。
専用回路（ASIC/FPGA）の活用
特定の演算タスクに特化した専用集積回路（ASIC）や、プログラム可能な集積回路（FPGA）を開発・活用することで、汎用的な部品よりも圧倒的に高速かつ高効率な処理を実現します。
対策に役立つ製品例
高性能演算チップ
AI学習や画像処理など、特定の高度な演算タスクに特化して設計されており、従来の汎用チップよりも格段に高速な処理能力を発揮します。
低遅延通信モジュール
高速なデータ送受信と低遅延処理を両立させることで、リアルタイム性が求められるアプリケーション（例：自動運転、遠隔医療）の実現を支援します。
省電力プロセッサ
演算速度を維持しながらも、消費電力を大幅に削減する設計が施されており、バッテリー駆動時間の延長や発熱問題の緩和に貢献します。
カスタム設計半導体
顧客の特定の要求仕様に合わせて最適化された半導体であり、演算速度、消費電力、サイズなどのバランスを最大限に高めることが可能です。
