自動見当制御装置TRC-6000は、紙・布・フィルムなどのカラー印刷の色合わせを自動制御する装置です。

一定速だけでなく、増減速にも自動で追従することが可能です。

カメラボックスが簡単に取り外せる構造となっており、メンテナンスを容易に実施することが可能です。

印刷開始から終了まで自動制御しますので、省力化・省人化に貢献します。

【特長】
　●高速印刷においても安定した自動色合わせが可能
　●使いやすい操作性
　●高いメンテナンス性
　●自動制御により、省力化・省人化に貢献

※詳しくはカタログをご覧いただくか、お気軽にお問合せ下さい。

自動見当制御装置 TRC-6000

『ロールリフター』は、グラビア印刷用のフィルムロールやコイル状の電線
ケーブルやワイヤー等を、立てたり、寝かせたり、運搬したりするための
ロールリフターです。

お客様によって大きさ、形状や重量がさまざまな、ワークの重量に合わせて
製作致します。

ワークの大きさの異なるものも兼用可能です。

【特長】
■ラクラク
■腰痛防止
■安全・安心
■効率アップ

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

『ロールリフター』

『スリット巻取り機』は、各種発泡品・ゴム・不織布・フィルムの
レコード巻きに対応できる製品です。

インバータ制御により送り速度・スリット回転の切換・調整を
行うことで、厚みの薄い素材から厚い素材まで幅広く対応が可能。

また、巻取りを自動化することで手間と加工時間を改善、コストダウンに
繋げます。

【特長】
■有効幅4mm～500mmのスリット加工が可能
■最大ロール1000Φまで対応可能
■お客様のご要望される長さでの供給が可能
■柔らかい素材から硬い素材まで幅広く加工が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

スリット巻取り機

製造、物流、金融など業種を問わず、あらゆる帳票の自動読取りに対応。
物流、生産現場で鍛えた耐久性と高速性により大量処理に最適！
納品書や入出庫伝票、配送伝票等を高速かつ確実に読取り。
バーコードや二次元コード、さらにはOCR文字列も即座に把握。
情報形式の多様化に柔軟に対応し正確なデータ収集を実現します。
時間を有効活用し、ビジネスの競争力を向上させます。

◆CISカメラ搭載シートリーダーSR-130
【主な特長】
・最大260枚/分のハイスピード読取り（単方向）
・バーコード、二次元コード、OCR文字列を最大4か所まで同時読取り
・バーコードの位置や方向違い、用紙が回転していても読取り可能
・簡易仕分け機能あり
・読取り画像を保存可能
・操作が簡単な専用アプリ付属

※詳細はカタログをご参照いただくか、お気軽にお問い合わせください。

CISカメラでバーコードや二次元コードを高速スキャンSR-130

新聞 仕分けシステムは、上位ホストから配送トラックの積込優先順位や部数等のスケジュールを受信し、積込ゲートに着車した配送トラックをキー入力から判別し、束状の新聞予定部数を目的のゲートへ仕分けします。
仕分け指示、個数管理(脱荷)、実績データ本社宛送信、配達店着管理機能などを搭載しています。

【特徴】
○上位ホストからスケジュールを受信
○新聞予定部数を目的のゲートへ仕分け
○個数管理(脱荷)が可能
○実績データ本社宛送信が可能
○配達店着管理機能搭載

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

FA関係　新聞 仕分けシステム

・印刷機、製本機、製袋機などに
・信頼の国産ポンプ
・非接触構造でロングライフ(長寿命)
・アフタークーラ仕様の選択で排気温度を大幅に低減
・排気空気はクリーンエアー

オイルフリー真空ポンプ KCP100

『RP-1012D』は、球形、円筒形等曲面や長尺物に適した輪転式パッド印刷機です。

円筒形、球形の360°の円周上に精密な印刷ができ、また長尺の押出し
成形品などに連続して、あるいは任意の位置に印刷可能。

オプションの周辺機器として、ロータリー治具、ベルトコンベア、
スライドテーブル、受ローラーのキットを用意していますので、
ワークの形状に応じて、多目的にご使用いただけます。

【特長】
■ブランケットに柔らかいシリコンゴム(パッドロール)を使用
■薄い樹脂版をシリンダに巻きつけて使うこともできる
■樹脂版は自社で短時間で製版できるので、急な受注に対応でき、
　製版コストが大幅に低減できる
■インキ皿はワンタッチで着脱でき、インキ皿の後始末が簡単

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

輪転式パッド印刷機『RP-1012D』

当社では、シール印刷業専用に開発された業務管理ソフト
『スタンダード・シール用』を取り扱っております。

同一商品で数量違いの見積りなど、面倒な作業に素早く対応。
迅速な見積提出が可能になります。
また、速く細やかな対応力を実現することで見積を待たせません。

【特長】
■新規・リピート・特値にも対応
■他社と差別化
■少数精鋭
■実際の営業時間が増加
■利益獲得

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。

業務管理ソフト&システム『スタンダード・シール用』

・金属製・プラスチック製リールから紙製リールへ置き替えることができます
・カミコーのダンリール(Ｒ)は　部材全てが段ボール製（自社開発段ボールコア使用）
・使用後は段ボールとしてリサイクルできます
・ワンウェイ使用に適しています
・RoHS指令、REACH規制、chemSHRPAの改定に随時対応

布地や薄いプラスチックや金属などを切断せずに効率的に梱包。
少量づつ取り出して使用する場面でも活躍します。

コネクター端子・板バネ接点・IC タグ・ドクターブレード・LED テープライト・リボンなど
幅広く活用いただいております。

【特長】
■軽量かつリサイクル容易
■RoHS指令、REACH規制、chemSHRPAの改定に随時対応
■段ボールコアは紙管コアと比べてつぶれ強さは劣りません
■内巾は最少10mm～　1mm単位で任意に設定できます

定型サイズは1個からでもご注文いただけます
当日発送が可能な商品もありますので、お気軽にお問合せください
※オリジナルサイズも対応しております

※詳しくはPDF資料をご覧いただくか、お問い合わせ下さい。

『ダンボールリール』【フランジ径600mm×コア径310mm】

当カタログは、不二鉄工所が取り扱う自動巻取機・スリッターリワインダー・
自動サイドカッターの総合カタログです。

当社の幅広い専門分野のご紹介とともに適用する製品機種名を掲載しています。

紙・プラスチック・繊維・ゴム・金属箔などの巻取・包装工程を横断して
相互に関連した技術情報をブレンドした"プロセステクノロジー"により
形作られた不二鉄工のシステムがウェブハンドリング業界の発展を
支え続けています。

【掲載内容(抜粋)】
■ローテーションセンターワインダー
■ターレット型自動センターワインダー
■粘着テープ自動ワインダー
■2軸ターレット型自動センターワインダー
■ウエブ自動巻取機

※こちらのPDF資料はダイジェスト版です。全編必要な方はお問い合わせ下さい。

自動巻取機・スリッターリワインダー 総合カタログ

『Dクイック』は、粘着ローラーのゴミやほこりを取り除く転写シートです。

ローラーを当製品の上から下まで2回転がすだけで粘着ローラーの性能を
90％以上復元。1回の転写にかかる時間は約8秒で、ローラーの水洗いを
省き、大幅な時短ができます。

汚れてきたらDCクリーナーで拭いたり水で丸洗いすることで汚れが落ち、
繰り返しご使用いただけます。

【ポイント】
■ローラー性能90％以上復元
■清掃時間が短縮
■繰り返し使用可能

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

転写シート『Dクイック』

【お客様の課題】
プリンタの用紙切れや紙詰まりなどの異常に気づかずに、指示書・出荷案内書などが発行できない。
出荷遅延などの影響が発生してしまう。

【ご提案の内容】
プリンタ状態（紙切れ・紙詰まりなど）を光・音声によって見える化。
異常にいち早く対応するこで、出荷時間の遅延を短縮することができます。

↓↓↓　公式オンラインショップ　PATLITE SHOP掲載ページ　↓↓↓

【改善アイデア】プリンター用紙切れの見える化

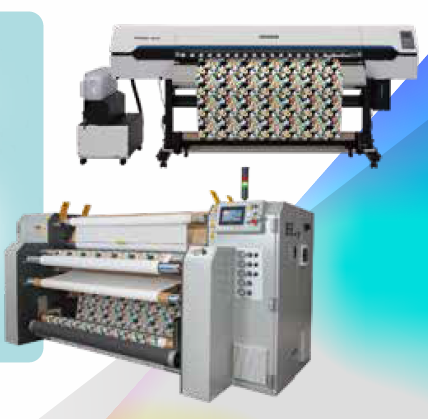

『TRAPIS』は、たった1種類のインクで、様々な種類の繊維素材の捺染が
可能な捺染顔料転写システムです。

プリントと転写のたった2ステップのため専門技術や知識が無くても
簡単に使用可能。当社プリンタTS330-1600と転写機を置くスペースがあれば
どこにでも導入ができます。

また、当製品は転写のため、排水が発生しません。
コンパクトなシステムにより世界各地での小ロット、多品種生産が可能です。

【特長】
■1台で様々な生地に対応
■簡単な捺染、どこでも導入
■環境に配慮
■搬送ベルトが不要
■薬品を使わず、メンテナンスが簡単

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

捺染顔料転写システム『TRAPIS』

OPP、PET、ナイロン等の軟包装フィルム素材へ印刷する装置です。食品包装材に適した環境にも優しい水系インクを使用しています。独自の印刷技術・乾燥技術を駆使し、鮮明で繊細な画質を実現しました。
軟包装材業界において小ロットオーダーのニーズが高まっております。
インクジェットによるデジタル印刷で製版が不要となり、短納期・小ロット対応が可能になります。RollJET-FPがお客様の期待におこたえします。

【小ロットの軟包装印刷向け装置が登場！】RollJET-FP

Roll to Roll加工できるため、印刷→プレス加工→ゴミ取り→集積(巻き上げ) が一貫して対応できます。また、高精度カメラを用い高精度な印刷とプレスの位置あわせも実現できており、高水準の印刷精度、抜き精度を可能としております。

ロールtoロール印刷加工

『ASPAC－紙卸』は、一般の販売管理パッケージソフトではカバーできない
洋紙・板紙を取り扱う紙卸商様向けの販売管理パッケージソフトです。

洋紙・板紙の製品を取り扱うのに必要となる「寸法（幅×流れ）」「流れ目」
「連量」「米坪」や「号数」などの紙卸業界特有の項目に対応。
紙卸商様において簡単にシステムをご導入頂けます。

また、得意先からの要請に応えるべく、多様な製品を提供し、即納が
求められる紙卸商様に必要となる物流機能や在庫管理機能も充実しています。

【特長】
■業界に特化したシステム
■業界EDI標準対応
■実績分析・活用支援機能
■オープンシステム

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

販売管理システム『ASPAC－紙卸』

米国 Mark Andy（マークアンディ）社製『P7』は、Performanceシリーズのフラッグシップモデルで、フルサーボ駆動モデルのナローウェブフレキソ印刷機です。極めて高い生産性を誇り、高精度のテンション調整と見当調整が可能です。

プラットフォームは幅広い用途に対応できる構成が可能。

高い印刷品質とすばやいジョブ交換を実現できる当製品では、様々な機能構成を行うことで、多様な付加価値工程を加えたり、フィルムやシュリンクといった市場への拡張もできます。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ナローウェブフレキソ印刷機　Performanceシリーズ

この製品を使用頂くと、１種類のテープを横一文字に貼るだけですので、仕立て準備が大変簡単になります。
スプライスミスやヤレの低減が期待でき、印刷スピードを落とさずスプライスすることもできますので、
生産効率の更なる改善が可能になります。

この製品は、2000年に日本に市場投入されて以降、新聞輪転・製紙塗工工程では国内No.１の実績があり、
新しく商業輪転、軟包装・フィルム輪転業界にも毎年数多く採用され続けています。


※詳しくはPDFダウンロードもしくはお問い合わせください。

イージースプライス　プリントライン　51788　テサテープ（株）

印刷会社A社様では、3台の印刷機を持ち、それぞれの稼動状況を月次資料
として作成しており、出来上がり数量、不良数、稼働時間を紙に書いて集計
していました。

多品種小ロット化が進む中で、小ロットに対する価格転嫁がなかなか進まず、
各製品にかかる作業時間から採算性を把握したいとの事でした。

当社でも利用している実績の収集装置を提案。メーカーの異なる3台の印刷機
も1台の収集装置で管理でき、手に頼っていたデータ収集が自動収集になった
おかげで、入力ミスがなくなり実績の信頼性が上がりました。

【課題】
■それぞれの稼動状況を紙に書いて集計していた
■多品種小ロット化が進む中で、小ロットに対する価格転嫁が進まない
■各製品にかかる作業時間から採算性を把握したい
■段取り時間を紙で集計しようとしても、ストップウォッチ片手に
　作業するのも効率が悪い

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【システム導入事例】機械・工程実績を見える化したい

超軽量アルミ製エア―シャフト
おしゃれなイタリアンブランド。ATEM社製。
低価格、超軽量、自動調芯機能、高トルク、高い信頼性、容易なメンテナンス、径25～500ｍｍまで製作可能です。お客様のご要望によるオーダ－メイドで最高品質、超軽量シャフトをご提供します。

イタリアンブランドのおしゃれなエアーシャフトを

『AX300』は、CISスキャナを搭載した小型振り分け機能付きの
伝票用　バーコードスキャナーです。

読み取り範囲の設定ができるので、バーコードの位置やセット方向に
関係なく読み取りが可能。今まで手間と時間が掛かっていた作業が
不要となり、作業効率が大幅にアップします。

また、1台で一次元バーコードとQRコードの読取ができ、設定により
同時読取も可能。業務に合わせて使い分けができます。

【特長】
■スキャナの位置変更不要
■バーコードの印刷ズレにより読取不良ゼロ
■1台で一次元バーコードとQRコードの読取可能
■読み取った伝票の画像データを取得可能
■高速読み取り

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

小型 伝票用 バーコードスキャナー『AX300』

当資料は、『ロールtoロール』についてのリールシャフトについて
ご紹介をした資料です。

巻取り・巻出しリールシャフトは、基材によってシャフト径（軸径）が
異なり、シャフトの形状も固定（チャッキング）方法やリール・コアに
よっても異なってきます。

ご一読ください。

【掲載内容】
■巻取り・巻出しリールシャフト
■発塵対策について
■エアシャフトの紹介

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ロールtoロールとは？ ～リールシャフト編～

『CASE-Pro 紙器版』は、印刷紙器製函業向けの統合業務システムです。

原紙発注、仕入商品発注、部品発注、外注発注等が受注データとリンクして
誰でも簡単に、漏れ無くダブりなく発注可能。

出荷日に合わせて製函予定を自動的に組むことが出来るほか、工程の追加、
変更や工程の分割、集合が簡単に出来ます。

【特長】
■手配のジャストインタイムの実現
■製函計画を素早く正確に組むことが出来る
■原価計算の充実
■在庫管理の充実
■納品、出荷手配の充実

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

統合業務システム『CASE-Pro 紙器版』

『デキルんジャー』は、機械からの信号を取り出しトラブルの原因を
探ることができる印刷・製本向け生産管理システムです。

使えない機能は省力し、必要十分な機能だけに絞り込んで低コストを実現。
また、オペレーターによる入力の手間を最小限にすることが可能です。

【特長】
■リアルタイムで生産状況をモニタ管理可能
■日報・月報・工数表をいつでも、どこでも出力可能
■生産性を上げるポイントも手に取るように分かる
■貴社のシステムや要望に合わせてカスタマイズ可能
■タブレットやスマートフォンにも対応

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

生産管理システム『デキルんジャー』

穴明け加工の効率化・省人化でお悩みの方へ

■ヤマハのフィルムパンチャーはプリント基板業界やフィルム材業界に長年愛されています。
■独自の電動パンチヘッドにより、最高で0.08秒/穴の高速パンチ加工を実現しました。画像アライメントによる高精度(±20μm)加工の他、露光基準穴等のNC加工にも対応しています。
■高速モデルのF602シリーズを標準機としてワーク供給排出自動モデルやRoll to Roll対応モデル、大判シート対応モデル、高推力モデルなどラインナップが豊富です。

自動穴明機 フィルムパンチャー Fシリーズ

当社では、インキや塗料に関するOEM・試作を行っております。
「顔料」と「樹脂」を使ってインキを製造しますので、この二つの知見に長けています。

小ロット多品種でのオーダーメイドに対応できる強みがあります。
「自社工場や設備が無い」「製造を委託したい」などございましたら、
当社にご相談ください。

【保有機械設備】
■分散攪拌機
■ビーズミル
■ロールミル
■10Lカバープレス　等

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

小ロット多品種でのオーダーメイド対応！顔料と樹脂でインキを製造

当資料は、『ロールtoロール』についての基礎知識についてご紹介をした
資料です。

『ロールtoロール』とは、従来の枚葉方式と比較して、コスト削減、
高い生産性、連続処理、安定処理を可能にした搬送方式です。

ご一読ください。

【掲載内容】
■ロールtoロールとは？
■ロールtoロール技術の基礎知識

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ロールtoロールとは？ ～基礎知識編～

『HS-02型』は、粘度コントローラーの吸入・吐出ホースを収納する、粘度
コントローラー専用のホース収納ポールです。

吸入ストレーナーと吐出ノズルをバケツ(3リットル)に入れてインキタレを
防止して工場内の床面が汚れません。
また、吸入・吐出ホースと共に電源コードやエアーホースも収納可能です。

【特長】
■吸入・吐出ホースを収納して移動が容易になる
■インキタレを防止し、工場内の床面が汚れない
■吸入・吐出ホースと共に電源コードやエアーホースも収納可能
■カートリッジ交換式でバケツの洗浄が不要
■既存の粘度コントローラーにも、簡単に取付可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ホース収納ポール『HS-02型』

食品包装機械やコンバーティング関連機器で用いられる[ロールtoロール制御]
での"ワークごとにアナログ機器の頻繁な設定が必要でダウンタイムが発生する"
などの課題を抱えていました。

そこで、当社の「MECHATROLINK」を採用。

「MECHATROLINK」のメッセージ通信により、調整が多い各機器の設定・管理等
の一元化を可能にしました。

【課題】
■ワークの送り精度が製品の善し悪しに直結する
■各種センサの情報をワークの送りに活用することが必須
■ワークごとにアナログ機器の頻繁な設定が必要でダウンタイムが発生する
■アナログ機器が多く、配線工数とマスタ部のコストダウンが必要

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【採用事例】ロールtoロールアプリケーション

『V-08LD』は、タッチパネルの採用により、ボタン名が文字表示になり、
使い易くなったホットスタンプ機です。

二枚の鋼板で構成されたフレームは、剛性を増すと共に、中央部の間隙は、
スライドテーブル用シリンダやブロー装置などのオプション部品の取付に
便利な構造になっています。

【特長】
■タッチパネルにより、操作性が向上
■作業性を重視した機能設計
■両手スイッチがタッチ式から光電式になり、作業性が向上
■制御には、市販シーケンサーを採用
■プログラム変更、インライン対応が容易に行える

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【空圧直動式】ホットスタンプ機『V-08LD』

『ダンボールリール』は、薄くて細長い帯状の物を巻き取り、
梱包する包装材料です。

布地や薄いプラスチックや金属などを裁断せずに効率的に梱包。
少量づつ取り出して使用する場面でも活躍します。

【特長】
■RoHS・REACHの改定に随時対応
■平巻き（レコード巻き）用
■布地や金属などを裁断せずに効率的に梱包可能
■少量づつ取り出して使用する場面でも活躍
■定型サイズは1個からでもご注文可能
■内巾は10mm～1mm単位で任意に設定

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

産業用リール『ダンボールリール(R)』
