電気的検査・テスタにおける実装基板ショート検査とは？
各社の製品
絞り込み条件：
▼チェックした製品のカタログをダウンロード
一度にダウンロードできるカタログは20件までです。
『TY-CHECKER DS301』は、長尺FPC（フレキシブル基板）向けのY方向ステップ＆リピート通電検査装置です。
車載向けFPC等の導通・絶縁検査に最適です。
（リジッドフレキ・硬質基板にも対応！）
テンションをかけない独自の専用プレート保持方式の為、安定した検査が可能です。
※スリット等の抜き穴があっても安定した検査を実現します。
【特長】
■最大検査サイズ：610×270mm
■上下自動アライメント対応。
■学習式アライメント標準装備。
■高精度検査ユニット搭載。
☐CE対応
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
＃基板検査＃検査装置＃通電検査＃電気検査＃導通＃絶縁＃四端子＃オープン＃ショート＃リーク
長尺FPC向け通電検査装置『TY-CHECKER DS301』
様々な産業、生産現場からの多様なニーズに「ものづくり力」で的確に応えるタカヤ。4つの事業分野での経験と実績、技術と人がシナジー効果を発揮してさらなる成長力を生み出します。
【産業機器事業】
・インサーキットテスタ（フライングプローブテスタ）の開発、製造
・グローバル販売、サービス網
・フライングプローブテスタは世界トップシェア
・プリント基板検査技術
・30年を超える販売実績
【EMS事業】
・設計、調達、生産、受託サービス
・量産設計技術サービス
・無線モジュール利用のご提案
・最適生産地のご提案（日本、中国、タイ）
・豊富な経験と実績
【RF事業】
・HF帯RFIDリーダライタの開発、製造、販売
・ストアセキュリティ製品の製造、開発、販売
・無線応用製品のOEM受託
・RF回路、アンテナ設計技術
・各国電波規格認定
【ITソリューション事業】
・ITコンサルティングサービス
・受託開発サービス
・RFソリューションサービス
・システムサポートサービス
・ソフトウェア製品販売
タカヤ株式会社 主要4事業のご紹介

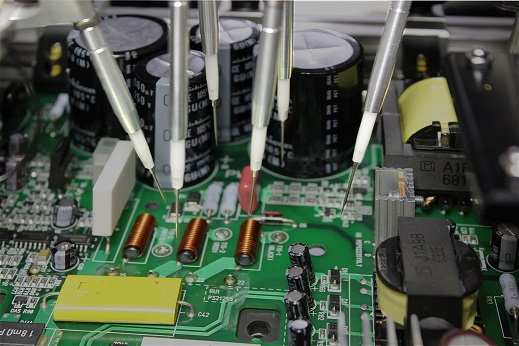

タカヤAPTシリーズは、超高速検査で実装基板のあらゆる不良を各自に検出し、世界トップシェアの圧倒的実力を誇るフライングプローブ式のインサーキットテスタです。
インサーキットテスタは、電気部品と基板の接続信頼性を検査する装置です。動作電流よりも小さい信号を印加し検査を行うため、部品・基板を破損させることなく、不良個所の特定や定数間違いを検出できます。外観検査（AOI）では発見することのできない電気的な不良を発見し、品質保証レベルを高めることで、お客様からの信頼を得られやすくなることが特徴です。
最新のAPTシリーズでは、高速駆動モーターと通信制御の改良により、従来モデルと比べ、プローブ移動速度を最大1.5倍にアップし、最速0.02秒ステップの高速検査を実現しました。検査時間を従来モデルより30％以上短縮、さらなる検査コストの削減にも貢献致します。
トライアル/テストも相談賜ります。
実装基板の検査でお困りごとがありましたら是非、お気軽にお問合せ下さい。
※詳細情報はカタログにてご覧いただけます※
インサーキットテスト最速！フライングプローブテスタの特徴とは？

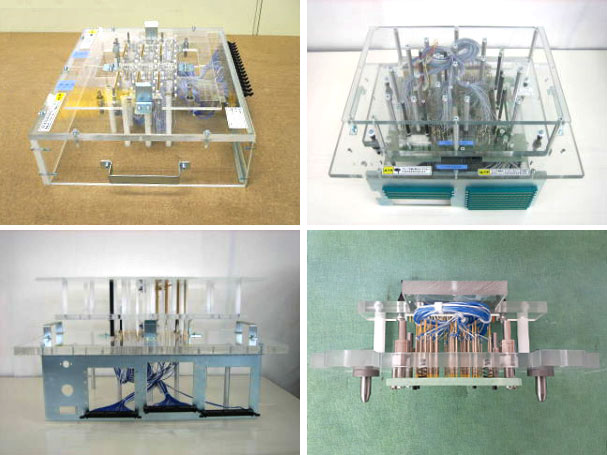

当社では、インサーキットテスターに接続するピンボード治具の
製造・販売を行っております。
設計・製作からデバックまで社内で一貫製造しており、
帯電防止材料を含め、アクリル以外の材料選定も可能。
主要メーカーのICT用ピンボード治具に対応し、電解逆ピン、
足出ずピンなどの取り付けオプションもご用意しております。
【特長】
■短納期・低価格
■オプション対応可
■精度測定が可能
■カスタム装置用のピンボードの設計・製作可能
■帯電防止材料を含め、アクリル以外の材料選定も可能
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
ICT用ピンボード治具シリーズ
片面モニターアライメント式チェッカ『MZ-151A』は微細・多 層基板に
好適なオープンショート検査機です。
モニター上のヘアーラインに基板パターンを手動で合わせることにより、
正確なコンタクトのための位置決めが行えます。
小型でコンパクト設計、卓上型の検査機です。
基板検査の効率化と品質向上を強力にサポートします！
【特長】
■モニター上のヘアーラインを使って測定位置を合わせる
■卓上式でコンパクト
※詳しくはお問い合わせ、もしくはPDFをダウンロードしてください。
※総合カタログ進呈しております。お気軽にお申し付けください。
片面モニターアライメント式チェッカ『MZ-151A』
今回は、SSDでデータを取り扱う際に考慮すべくセキュリティ機能の内、AES機能と、TCG Opal機能について説明します。
詳細は、PDFをダウンロードしていただくか、
お気軽にお問合せください。
SSDのセキュリティ機能について(技術資料)

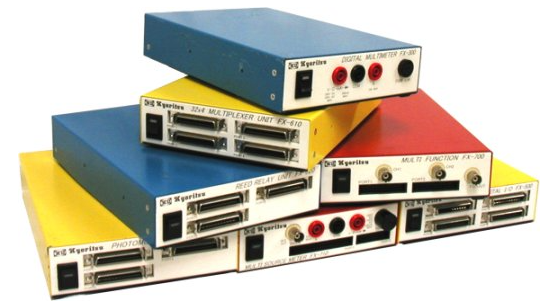

『Focus FXシリーズ』は、マルチファンクションテスタの各機能を
モジュール化した製品です。
各モジュールはポケットサイズ。USBケーブルでパソコンにつなげば
プライベート計測機器に早変わりします。
また、ショートオープンテスタ、デジタルマルチメータ、オシロスコープ、
ファンクションジェネレータ、各種I/O等を自由に組み合わせて必要な
ファンクションテスタが構築できます。
【特長】
■基板のファンクション検査機能をモジュール化、低価格・小型化を実現
■パソコンと接続して計測器として動作でき、さらに計測パーツとして単独で動作する
■USBバス(Ver.2 High Speed)により制御
■USBケーブル接続で計測機可能
■ファンクションテストプログラムジェネレータが、検査プログラムの標準化を実現
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
ネットワークインサーキットテスタ『Focus FXシリーズ』
お探しの製品は見つかりませんでした。
1 / 1
電気的検査・テスタにおける実装基板ショート検査
電気的検査・テスタにおける実装基板ショート検査とは？
実装基板ショート検査は、電子機器の製造工程において、実装された部品間で意図しない電気的な接続（ショート）が発生していないかを確認する重要な電気的検査です。テスタ（試験装置）を用いて、各回路間の電気抵抗や導通を測定し、設計通りの回路構成になっているかを検証します。これにより、製品の初期不良や信頼性低下を防ぎ、高品質な製品を市場に供給することが可能となります。
課題
微細化・高密度化によるショート検出の困難化
実装基板の配線ピッチが微細化・高密度化するにつれて、目視では発見困難な微小なショートや、隣接する配線間の意図しない接触が増加し、検出が難しくなっています。
多品種少量生産における検査効率の低下
多品種少量生産の環境では、製品ごとに異なる検査プログラムの準備や切り替えが必要となり、検査テスタのセットアップに時間がかかり、全体の検査効率が低下する傾向があります。
複雑な回路構成におけるショートパターンの網羅性
近年の電子機器は回路が複雑化しており、考えられる全てのショートパターンを網羅的に検査するためのテストカバレッジを確保することが課題となっています。
検査データの解析とフィードバックの遅延
検査で検出されたショート不良の原因究明や、製造工程へのフィードバックに時間がかかり、迅速な改善活動に繋がりにくい場合があります。
対策
高解像度・多点接触プローブの活用
微細な配線間でも確実に接触できる、高解像度で多数のプローブを持つテスタシステムを導入し、検出精度を向上させます。
自動検査プログラム生成ツールの導入
CADデータなどから自動的に検査プログラムを生成するツールを活用し、多品種少量生産におけるセットアップ時間を短縮し、検査効率を高めます。
高度な故障診断アルゴリズムの適用
AIや機械学習を用いた故障診断アルゴリズムをテスタに組み込み、複雑な回路におけるショート箇所や原因をより高精度に特定します。
リアルタイム検査データ分析システムの構築
検査データをリアルタイムで収集・分析し、異常を即座に検知・通知するシステムを構築することで、迅速な原因究明と製造工程へのフィードバックを実現します。
対策に役立つ製品例
高密度プロービングテスタ
微細な配線ピッチに対応した多数のプローブを備え、高密度実装基板上の微小なショートも正確に検出できるため、課題1の解決に貢献します。
インサーキットテスタ自動生成ソフトウェア
CADデータから検査回路やテストポイントを自動抽出し、検査プログラムを生成する機能により、多品種少量生産におけるセットアップ工数を大幅に削減し、課題2の解決を支援します。
AI搭載故障解析システム
過去の検査データや回路情報に基づき、ショート不良の発生箇所や原因を高度に推定・診断することで、複雑な回路における課題3の解決に有効です。
製造連携型検査
検査結果をリアルタイムで製造実行システムと連携させ、即座に異常を通知・分析することで、課題4の迅速なフィードバックと改善活動を促進します。
