寸法公差の適合性確認とは？課題と対策・製品を解説

精密測定機器業界では、測定結果の正確性を確保するために、機器の安定性が非常に重要です。特に、振動や外部からの影響を受けやすい環境下では、機器のわずかな揺れや歪みが測定誤差を引き起こす可能性があります。この問題を解決するために、堅牢でありながら省スペース化を実現する部材が求められます。当社の極薄アングルは、わずか0.3mmの厚さでありながら、SUS304ステンレス鋼を使用しており、高い強度と耐久性を両立しています。これにより、精密測定機器の筐体や内部構造を安定させ、正確な測定をサポートします。

【活用シーン】
・精密測定機器の筐体補強
・内部部品の固定
・振動対策

【導入の効果】
・機器の安定性向上
・測定精度の向上
・省スペース化
・耐久性の向上

線長測定機　「スケールマスター・プロ」は、地図・図面上のあらゆる形状の線を簡単に測定することができます。
人間工学に基づいたデザインにより持ちやすく・液晶の確認も容易にできます。ドライブ・ハイキング等のホビー用途から積算・見積の業務用途まで、幅広い場面でご利用になれます。

【特徴】
○豊富な計測機能
→33種類の縮尺値を内蔵・最大3個のユーザー縮尺の設定が可能
→平均値算出機能
→カウント機能
○面積値・体積値の計算機能
→たて-よこの長さを計測することで面積値を算出
→高さをあらかじめ入力させておけば、体積値も自動算出

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

当カタログは、測量機械の販売・点検・修理を行っている
株式会社近藤インスツルメンツが取り扱う『検査・試験関連製品』を
掲載した製品カタログです。

砂置換法による土の密度試験が行える「JIS型現場密度測定装置」や
紙製使い捨てコンクリート供試体型枠「ソノモールド」、コンクリート強度の
品質管理に適した「SHコンクリート圧縮試験機」など掲載しております。

ご要望の際は、お気軽にご相談ください。

【掲載カテゴリ】
■土質試験機
■供試体型枠
■ひび割れ試験機
■打診棒・ハンマー

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

株式会社南雲製作所では、『高精度画像寸法測定器』を導入致しました。

工具顕微鏡とCNC画像測定器をひとつにした、誰でも簡単に高精度測定ができる装置です。

プレスサンプル品や繰り返して測定するものを得意としており、測定者のスキル、
難しい設定が必要な3次元測定器でなくても、安定した測定が可能。

現在、金型の引き合いを多数いただいており、サンプル測定のリードタイムを
短縮するために導入いたしました。従来の1/2の時間で測定できる予定です。

【検査器情報】
■メーカー：（株）キーエンス
■機械種別：高精度画像寸法測定器
■形式：LM-1000/1100
■軸移動量：x200 y100
■繰り返し精度：±0.1～0.9μm
■測定精度：0.7μm～
■導入時期：2021年9月

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『HIMEX-V2』は、橋梁の母材や溶接部に生じる疲労亀裂などの探傷検査において、塗膜や錆の除去などを下処理が不要な渦流方式を採用しており、下処理の仕上げ状態に左右されない安定した検査データを提供する探傷装置です。
小型・軽量な携帯型で高所や狭い場所、高架裏面など厳しい作業条件下でも取り扱いに優れ、その機動性により作業時間の短縮や、コストの抑制に効果を発揮し、詳細検査箇所絞り込みのための一次サーベランス検査としての活用が有効です。

【特徴】
○鋼材表面亀裂などの損傷有無判定
○渦流電流変化のマクロ評価
○塗膜や錆除去など下処理不要
○波形とアラーム信号で損傷判定
○アナログ出力で記録性を確保

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

当社の「品質保証」についてのご紹介です。

製品の保証・管理を主活動としており、顧客との品質保証に関する
打合せを行ない書類等を築き上げ、保証していきます。

また、納入する製品が顧客様にとって満足のいく部材である事を、測定・管理。

実態顕微鏡にて打痕やバリ等の外観保証、投影機・画像寸法測定機による
製品の寸法保証、ビッカース・ロックウェル硬度計による表面硬度の保証、
画像測定機による品質安定化と効率UP等、各種測定器を駆使しております。

【チェック項目(抜粋)】
■実態顕微鏡
■画像検査機
■投影機
■画像寸法測定機

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

R9は、鋳鉄・鋳造アルミニウム専用の超音波厚さ計です。
通常の超音波厚さ計では、鋳鉄特有のノイズと底面からのエコーを混同して検出してしまい、正しい厚さが表示されない場合がありました。R9は、鋳鉄・鋳造アルミニウム測定用に開発・調整されており、鋳鉄特有のノイズを回避し正しい底面エコーを検出します。

日本人の手のひらに適した大きで、長時間の測定や暗所でも快適に測定することができます。さらに、IP65の防塵・防滴性能により、粉塵や油霧が発生する厳しい環境での測定でも安心して使用できます。

■特長
・鋳鉄・鋳造アルミニウム測定用に開発した超音波厚さ計
・音速の直接入力に加え、1点校正と2点校正機能搭載で性格な厚さを測定
・1秒間に100回の高速測定のスキャンモードを搭載
・安心の5年保証とIP65の防塵・防滴性能


※詳しくはPDF資料をご覧いただくか、お問い合わせください。

産業用ロボット、機械・工具の総合商社ウエノが取扱う測定機を
ご紹介いたします。

ミツトヨ社製「超高精度CNC三次元測定機」をはじめ、
東京精密社製「CNC粗さ輪郭形状測定機」など多数の製品を取扱っています。

現場の条件に合わせてお選びいただける豊富なラインナップをご用意しています。

【ラインアップ(抜粋)】
■ミツトヨ
　・超高精度CNC三次元測定機
　・CNC三次元測定機
■東京精密
　・カールツァイス CNC三次元測定機
　・東京精密 CNC三次元測定機
■ニコンインステック
　・X線検査システム
　・CT検査システム
■ライカマイクロシステムズ
　・残留異物自動解析システム

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

株式会社建材サービスセンターは、フレッシュコンクリートの現場採取試験を軸として、鉄筋・鉄骨の試験検査サービスや土壌・水質・室内環境などの幅広い調査・施工サービスを展開しています。
2011年には鉄骨の非破壊検査を行えるCIW認定を取得。
コンクリート・鉄筋・鉄骨など各種の試験検査を一括でおまかせいただくことで、お客様の手間を省き、トータルコストの効果的削減を実現します。

【特徴】
○全部まとめて頼める
○検査実績が豊富
○認定登録・資格を多数取得
○コストダウンを実現

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

当社では、工具顕微鏡を使用し、製品や部品の寸法を計測いたします。

200mm×150mmまでの大きさに対応。
非接触でXY方向の二次元の測定が可能です。

コネクタ製品やカメラ部品など、±0.02mmといった
高精度の公差がある複雑で精密な寸法測定を得意としています。

測定箇所を拡大して肉眼で確認できるため、バリ・ホコリ・形状異常を
認識しながら、測定物の評価が可能であり、図面と製品から判断し、
測定箇所に応じた切断やカットを行い、より良い方法で測定します。

【特長】
■200mm×150mmまでの大きさに対応
■非接触でXY方向の二次元の測定が可能
■高精度の公差がある複雑で精密な寸法測定に適している
■測定箇所を拡大して肉眼で、バリ・ホコリ・形状異常などを確認可能
■図面と製品から判断し、測定箇所に応じた切断やカットを行い、
　より良い方法で測定する

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

東海技術センターでは、建築や土木等で使用される建設工事用材料等の
各種品質試験(コンクリートの試験、鋼材の引張試験、骨材試験、土質試験、
化学分析等)を行っています。

なお、当センターはコンクリートの圧縮強度及び曲げ強度試験、骨材試験、
練混ぜ水の試験について、ISO/IEC17025に基づくJNLA試験所認定を
取得しています。

【試験内容(抜粋)】
■コンクリートの試験
■金属材料の強度試験
■骨材試験
■土質・道路用砕石等の試験
■リサイクル製品の試験

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

SI-140PACは、表示器を付属し電源AC100Vが有ればすぐに使えるリニアエンコーダーのパッケージ商品です。
２ｍの磁気スケールが標準装備で後から延長も可能（最大長∞）
カウンター表示　最小表示値0.1mm。

今まで巻尺やゲージを当てて測っていたところを簡単にデジタル表示測定できます。アルミ材・木工材切断など

社内冶具に多数採用実績あり（カイゼン提案に一役）

DIYにもご活用ください。

磁気式なので汚れの影響による誤カウントが有りません。

ユーチューブ　（YouTube）有り

※サンプル貸し出し可能
※詳細はお問い合わせいただくか、PDF資料をダウンロードしてください。

『プロテスター TI-80』は、測定可能アンカーサイズがM33～M56、
D25～D51の大口径対応の超軽量アンカー引張強度試験機です。

プリンター付で、圧力変換器との組み合わせによりディジタル化。

重さ19kg、高さ174cm、外径152mm、内径62mmと
超軽量センターホールシリンダーです。

【特長】
■大口径対応
■超軽量・超小型
■最大測定荷重：800kN
■測定可能アンカーサイズ：M33～M56、D25～D51
■片手で持ち運び可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当製品は、塗膜の付着性試験(クロスカット試験)に対応する
『独立可動磁気式マグネチックマルチブレードカッター』です。

軽く引くだけで、曲面にも対応し、30℃の角度で自立も可能。

非磁性材料の場合は、4本のマグネットローラーが接するように押すことで
一定の角度を保つことができます。

【特長】
■安全
■正確
■早い
■簡単

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

『超音波探傷検査』は、金属等の物質表面に探触子と呼ばれるセンサーを当て、
超音波を入射します。

金属と空気といった異なる物質の境界で超音波は反射される為、
その性質を利用し、試験体内部に存在するきずからの反射エコーにより、
きずの位置や大きさを測定。

探傷方法は大きく2種類の方法に分類されており、試験面から斜めに超音波を
入射させて、溶接部等の探傷で用いられる斜角探傷法と、試験面から垂直に
入射し、軸や板材等の探傷で用いられる垂直探傷法があります。

【特長】
■試験体内部に存在するきずからの反射エコーによりきずの位置や大きさを測定
■探傷方法は大きく2種類の方法に分類
■ノギス等で計測できない材料の厚みを測定することもできる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

実用的な工業用途センサーとして、樹脂板やフィルムの溶着検査や欠陥検査など幅広い検査分野や膜厚測定・変位計測などに適用が可能。
光が通れば何でも断面計測が可能です。

◆まずはお気軽に「活用事例集」をダウンロードして下さい◆

詳細はお問合せフォームからお問合せ下さい。

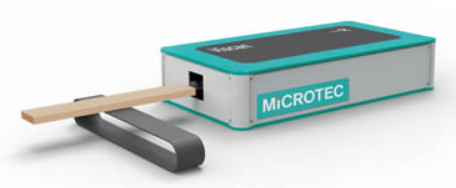

『ヴィースキャン』は、木材のMOEを測定するためのクラス最高の光学レーザー
干渉計スキャナーです。

トランスバーサルトランスポートの生産ペースが高い場合でも、木材の強度を
確実に決定。世界中の関連するすべての強度格付け認定を満たします。

ノイズなどの環境干渉とは独立して動作する高性能レーザー振動計のおかげで、
ボードの共振周波数を測定。
99％以上の測定繰り返し精度に達します。

【特長】
■木材のMOEを決定出来、世界中の規格に沿った計測ができることが証明
■高性能なレーザー振動計により、繰り返し計測精度99％を誇る
■非破壊強度グレーディングソリューションとして世界中に認定
■精度は、密度と組み合わせてさらに向上させることができる
■ボードの密度に関する情報は、予測された強度の決定をさらに改善

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

日本無線製のコンクリート内部探査用のレーダ探査機・鉄筋探査機（ＲＣレーダ）
NJJ−105は操作性（小型軽量）はそのままに、センサー部の大幅な性能向上で、水平方向探査の高分解能化及び埋設鉄筋の探査精度向上を実現しました
●探査深度300mm
●水平方向探査の高分解能化
　かぶり厚さ１７５ｍｍで鉄筋間隔４０ｍｍの鉄筋を判別可
●かぶり厚さが浅い鉄筋の探査性能向上
　かぶり厚さ５ｍｍの鉄筋も鮮やかに表示
■探査距離ピッチの高精細化
　従来５ｍｍの探査距離ピッチを２．５ｍｍに向上
●軽量コンパクト
　本体表示部とアンテナ部が一体構造により、コンパクト！更に約1.2kgと軽量のため片手で容易に操作可能
●画像処理機能の追加
　ユーザー表面波処理、平均波処理
●深度校正値のワイド化
　比誘電率２〜２０
●起動状態選択機能
　前回作業終了時の状態を保持可能
●距離方向表示切替機能
　１画面表示の約５０ｃｍを約１００ｃｍに切替、深い鉄筋の反射の解析を容易に
●鉄筋位置の自動検出機能
　自動マーカ機能を搭載し、鉄筋や埋設物の位置を自動でマーク
●鉄筋・鋼管からCD管・塩ビ管まで探査

SR1Aは屋外や、防水性を要求される厳しい使用環境用として、低価格でハイパフォーマンスを実現したモデルです。

【VFORMとは】
デジカメ三次元計測に加え、計測後の後作業を支援するシステムです。

市販の一眼レフカメラで写真を撮れば、CAD図や検査表をその場で出力します。
高価な専用計測機が必要なく、3Dスキャナー等に比べ「持ち運びに便利」「場所の制限が少ない」「短い時間での計測」等のメリットがあります。
撮影後の後作業も、お客様ごとにカスタマイズいたしますので、本当に欲しい計測結果だけを抽出し自動出力します。

計測対象物を、「モデル化したい」「寸法検査を省力化したい」「三次元的に位置関係を把握したい」「取り付け箇所との取り合いが知りたい」等のご要望があるお客様は、是非お気軽にお問い合わせください。

【特徴】
1.計測結果を直ぐ確認 （撮影後、5分程度で成果品（CAD図や検査表）を出力します）
2.様々な後作業支援 （計測結果をお客様の会社に合わせてカスタマイズして出力します）
3.計測時間の短縮・少人数化 （１人で素早く計測可能になります）
4.計測作業の省力化 （対象物を検査場や定盤上に移動する手間が省けます）
5.計測結果の安心感 （作業者による測定誤差・バラツキがなくなります）

【こんなお困りごとありませんか？】
■金属部品の曲がりや反り、溶接部の割れの原因が残留応力なのかを知りたい…
■金型の寿命管理をしたい…
⇒残留応力測定装置『μ-X360s』で解決いたします！

■熱処理効果や切削・研削焼けの有無を非破壊で判定したい…
■インライン検査やロボットによる全数検査をしたい…
■特殊技能を必要とする目視検査をやめて誰もが検査できるようにしたい…
⇒非接触硬さムラスキャナ『muraR(ムラール)』で解決いたします！

■硬化層の評価で硬さ試験の時間を短縮したい…
■作業者、装置による結果のバラツキを改善したい…
■樹脂埋め、鏡面研磨工程を省略したい…
⇒硬化層深さ評価機で解決いたします！

出展を予定しておりました「第13回オートモーティブワールド」につきまして、緊急事態宣言の発令に伴い、
出展を見合わせることにいたしました。

なお、オンラインによるバーチャルブースへ出展いたしますので、こちらより弊社製品をご確認ください。

オンライン会期:2021年1月20日(水)～22日(金)
(1月6日よりwebブース閲覧・アポイント申請可能)

UT-3M-EMAは、電磁超音波トランスデューサー（EMAT）を使用する、高性能な電磁超音波厚さ計です。従来の超音波厚さ計のように、カプラント（接触媒質）を塗布する必要が無く、簡便に金属の厚さを測定することができます。

プロフェッショナルな用途に対応する複数のマニュアル測定モードに加え、初心者向けの簡易測定モードも搭載し、どなたでもすぐにご使用になれます。
1.2～200mmの測定範囲、シングル・エコー、エコー・エコー等の複数の測定モードを搭載し、様々な測定用途に対応します。さらに、見やすい3.5インチの高精度ディスプレイを採用、長時間の検査でもストレスなく使用できます。

■特長
・1.2mm～200mm（鉄）の測定範囲
・カプラント（接触媒質、液体）の塗布が不要
・塗装材の素地（母材）の厚さを簡単に測定
・グラインダーなどで酸化被膜（錆・スケール）を落とさず測定可能
・マニュアル測定モードに加え、初心者向けの簡易測定モードも搭載
・データ管理ソフトウェアが標準で付属

※詳しくはPDF資料をご覧いただくか、お問い合わせください。

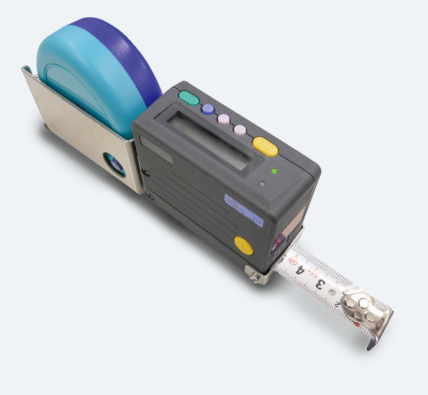

『DDM-102シリーズ』は、Bluetoothでデータ転送が可能な
デジタルメジャーです。

測ったデータをiPhoneやiPadへ無線で転送でき、測定モードは、「長さ」
「面積」「体積」の3種類。

測定は、「端点1」「端点2」「端点3（内径測定）」 の3つの方法で
測定可能となっております。

【特長】
■JIS 1級コンベックスを使用
■測定モードは、「長さ」「面積」「体積」の3種類
■測定は、「端点1」「端点2」「端点3（内径測定）」 の3つの方法で測定可能
■測定寸法により、「3.5m」「5.5m」「7.5m」の3機種で対応
■3時間の充電で、8時間以上の運用が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社で取り扱っている、フラットプローブ『FS-7/FS-8』について
ご紹介いたします。

ホール素子はGaAs、感磁面積は50μm×50μm、軸材質はBs(真鍮)。
-20℃～＋60℃の温度範囲に対応可能な製品です。

ご用命の際は当社へお気軽にお問い合わせください。

【仕様(抜粋)】
■素子数：1個
■測定範囲：0～3T
■感磁面積：50μm×50μm
■先端部寸法
・FS-7：0.45t×2mm(先端長さ40mm)
・FS-8：0.45t×2mm(先端長さ20mm)

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

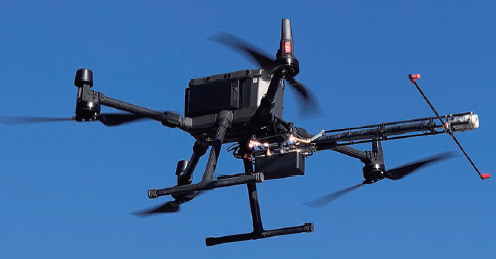

『DroneMAT』は、産業用ドローン向けに設計された電磁超音波厚さ計(EMAT)です。

ドローンから超音波厚さ測定をより効率的、信頼性、安全性の高い方法で行うことが可能。
モジュール式で軽量設計のため、様々な産業用ドローンを空中UTドローンに変換でき、用途と活用の幅が広がります。

また、接触媒質(カプラント)が不要で、トランスデューサーを測定面に充てるだけで正確な測定が可能です。
EMATデバイスは市販の産業用ドローンに搭載可能ですが、標準取付金具はDJI Matrice300 RTKです。
DJI M300があればすぐに取り付け可能です。

ドローン経験が浅い方でも測定操作習得15分程度でマスターできます。
EMAT技術で測定が容易であり、専用アプリもシンプルに作られているため、すぐに習得できます。

【特長】
■様々な産業用UAVに対応
■カプラント不要
■表面の錆や塗膜除去不要
■凹凸面の上からも測定可能
■表面の後処理も不要
■探触子傾斜角度25度まで測定可能

※販売・レンタル・調査サービス可能です。詳しくはお気軽にお問い合わせ下さい。

建物や橋梁、あらゆる所に鉄筋は使用されていますが、実際、表面外部からは、どのように使用されているのか見る事が出来ません。

構造物の強度を調査（検査）したり事故を防止するために、また、原因究明に「センシオン」を使用して鉄筋の位置、図面通りの施工が行われているか調査します。
コンクリート構造物の内部調査は、強度や鉄筋位置の確認に有効な手段となります。
センシオンはコンクリート構造物の鉄筋を明瞭に捉えます。

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

当社が取り扱うロサンゼルス試験機『NA-272』を
ご紹介いたします。

内径710mm内側長さ510mmの両側に側板を取付けた
鋼製円筒を搭載。

減速方式はウォームギャ式、動力伝導方式はVベルト式の
仕様です。ご用命の際は、当社へお気軽にご相談ください。

【主仕様(一部)】
■円筒：内径710mm内側長さ510mmの両側に側板を取付けた鋼製円筒
■円筒回転速度：30～33r.p.m.
■電動機：1.5Kw AC200V 三相
■減速方式：ウォームギャ式
■動力伝導方式：Vベルト式

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

「硬度チェック HARDNESS TESTER」は、硬度HRC40～65までの硬さを手軽に試験できる測定工具です。ポケットに入れて、大型の工作物とか、屋外の特殊鋼材等試験機にかけられない場合に簡便です。切削加工前の被削材の硬度をチェックするとき、熱処理後の到達硬度の有無をチェックするときなど身近に1セットがお役にたちます。6本入りセットで、硬さはグリップで色別されます。グリップはすべり止め効果があり、手になじみやすいものです。携帯に便利なハードケース入りです。
詳しくはお問い合わせ、またはカタログをご覧ください。

『PDR-2200/2200W型』は、感熱ヘッドを用いたアナログ・デジタル兼用の
2素子型精密音響測深機です。

従来の記録ペン機構を簡素化した感熱ヘッド方式なので、記録ペン調整が不要。
感熱記録紙を使用するので、放電破壊記録紙の匂いからも解放されます。

記録紙幅が216mmと広い為、レンジ幅が広く取れ、レンジ切替作業が
少なくて済み、記録が見やすくなります。

【特長】
■小型軽量、低消費電力
■感熱記録紙の採用
■記録紙幅が広く記録が見やすい
■自動感度調整
■記録紙上に印字

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

線長測定機ペンタイプマップメータ　「CV-10」は、どのような形の線でも、どんな縮尺の線でも、簡単に測定することができます。操作も簡単です。
先端の測輪を測定しようとする線の上に合わせ、始点から必要点まで線の上をなぞるだけ。
受信機を使用すれば、赤外線通信によりＰＣへ測定値のデータ転送も可能となっています。

【こんな所におススメ】
○ドライブに
○運行計画に
○建築に
○ハイキングに

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

『REVO360』は、「ZEROシリーズ」のメンテナンス性、デザインを
踏襲した360度プリズムです。

広く使われている9mmφピンポールを使用。プリズム高を変更する
場合は、ピンポールの長さで調整します。

また、プリズム部が独立構造・接着剤不使用の為、万が一破損した場合、
割れた部分のみを交換修理ができます。

【特長】
■「ZEROシリーズ」のメンテナンス性、デザインを踏襲
■アルミブロックの削り出しによる印象的なボディー
■万が一破損した場合、割れた部分のみを交換修理可能
■9mmφピンポール対応

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当カタログは、土牛産業株式会社の取り扱う『検査工具』について
ご紹介しています。

プラスチック玉のため軽量、診断時の音を軽減できる「プラ玉打診棒」を
はじめ、建物等の点検・検査時の撮影に適した「マグボードセット」や、
ウレタン防水材等のスピーディーな膜厚検査をするための便利ツール
「ハリーデジタル」など、豊富な製品を掲載。

製品の選定にご活用ください。

【掲載内容(抜粋)】
■打診棒シリーズ
■回転式打診棒シリーズ
■打診棒スティックシリーズ
■打診棒装着アイテム
■建物診断用セット　など

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

『PIXXIS2 Ver.1』は、デジタルカメラで撮影された画像から三次元座標を
求めることで、写真を介して計測データとCADデータの関連がわかり易く
表示できます。

デジタルカメラ三次元計測技術に、計測位置ターゲット設置を不要とする
エッジ認識技術を組み込みました。

複数の写真上の同一点を自動認識でき、計測点を写真上で指定する作業が
無いので、撮影後すぐに計測結果を得られます。

【特長】
■手軽に計測
　・トータルステーションに比べ扱いが簡単
　・屋内・屋外の使用や、狭い場所、海上でも計測可能
■写真と計測データの連動
　・写真上で三次元長さを確認
　・データ取り間違えミスの防止

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

投影機により細かい製品を0.001台から測定します。厳しい公差の製品をチェックする検査機器です。

地盤モニタリングでは、安全性に関してポジションセンサが特に重要です。難しいのは、測定長と、それにもかかわらずコンポーネントを取り付けるためのスペースの不足です。
当社のRFセンサモデルは、このようなアプリケーション向けに設計されています。この磁歪式Temposonicsセンサの特別な機能は、最大20メートルの長さの測定ストロークに起因します。さらに、センサロッドは柔軟性があるので、スペースが限られている場合でも簡単に設置でき、また、この変位センサをコンパクトなサイズに収納できるため、低コストの輸送が可能です。
この用途の広いセンサには、最大20ヶ所の位置を同時に正確に測定できるモジュラープロファイルも用意されています。非常に頑丈なプロファイルは、基本的なプロファイルセクションと、組み立てたときに目的の長さを実現するいくつかの延長部品で構成されています。

『WL-170』は、高い信頼性で正確なRF、DC、IV-CV、ハイパワーテスト試験計測を行える200mm手動プローブシステムです。

チャックオプション、DC/RF/ハイパワー用マイクロポジショナー、顕微鏡、カメラ、PCBホルダーなどで複数の構成が可能。

また、オプションアイテムとして装置ラック、防振台、サーマルチャックなどもご用意しております。

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

『スマホゲージ』は、軌間・水準・バックゲージを無線接続したスマホで
見やすく表示・簡単記録するデジタル軌道ゲージです。

キロ程・線別・測定者などの付加情報も記録可能。

JIS E 1507およびEN13848-4に適合しております。
ご用命の際は、当社へお気軽にお問い合わせください。

【特長】
■軌間・水準・バックゲージを,無線接続したスマホで見やすく表示・簡単記録
■キロ程・線別・測定者などの付加情報も記録可能
■軽量(狭軌：1.8kg)・簡単操作(ボタンを押すだけ)・高精度(再現性0.2mm)
■JIS E 1507およびEN13848-4適合

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

高い表示機能により直感的に 鉄筋の位置、かぶり厚さを測定


プロフォメーター PM-630AI/650AIは、第6世代プロフォメーターを代表して、40年前から積み重ねられてきた成果を引き継ぎます。
プロフォメーター PM-630AI/PM-650AIは、設計により保護された新世代のプロフォメータータッチスクリーンユニットを使用します。この測定器は、他に例のない現場測定/分析機能を提供し、測定作業に対するリアルタイム制御を可能にします。

【特長】
■着脱可能なプローブカート
■人間工学に基づく軽量設計の握り心地の良いラバーグリップ
■より高い解像度により鉄筋検出機能を強化した新型プロフォメーターユニバーサルプローブ
■プローブの向き（水平、垂直、頭上）を自動的に記録可能な測位センサー

『HST411』は、リアルタイムで高速に計測が行え、自動検査ライン用に
使用できる超音波精密厚さ計です。

高周波プローブに対応した高帯域(～300MHz)のアンプを採用。
薄い被測定物に対応した高分解能、高精度を有します。

また、オプションで外部のコンピュータから設定及びデータの取込が
できます。

【特長】
■リアルタイムで高速に計測が行え、自動検査ライン用に使用できる
■1台でMAX 4チャネルまでの測定が可能となる
■薄い被測定物に対応した高分解能、高精度
■高周波プローブに対応した高帯域(～300MHz)のアンプを採用
■リモート・パルサー、プリアンプを採用

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

・既に設置されている設備があっても簡単に測定が可能な
　締付け式を最小限のサイズにすることであらゆる現場に対応します！

・各現場の用途に合わせたラインナップをご用意しております。
　例：サーバーラックなどの電気通信設備に多いM12に特化したTR-20A

・省力化による人手不足対策や近年活発になっている
　DX化に対応する記録のデータ化（SDカードにCSVで記録）が可能です！

・油圧式との組み合わせにより異形鉄筋にも可能！

当カタログは、測量機械の販売・点検・修理を行っている
株式会社近藤インスツルメンツが取り扱う『測定・計測関連機器』を
掲載した製品カタログです。

従来品に比べテープが3倍の速さで巻き取れる「マイスチール」、
対象物に可視光レーザーを当て、ボタンを押すだけの「ボッシュレーザー距離計」、
コンパクトで使いやすい勾配測定器「デジレベルコンパクト」など
掲載しております。ご要望の際は、お気軽にご相談ください。

【掲載カテゴリ】
■巻尺・コンベックス
■距離計・ノギス
■水平器・勾配計
■探知機
■はかり　など

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

『マコメジャー システム』は、インクリメンタル磁気 リニアエンコーダーシステムです。磁気検出ヘッド『SIE-140』と磁気スケール『SIS-140』をセットした『SI-140システム』小型・軽量を図ったヘッドとスケール間の検出距離が非接触で大きく確保でき、検出距離変動にも幅広い許容を持ちます。AB相出力・ラインドライバ出力

表示器も用意して有ります。

※光学式エンコーダー・接触式エンコーダー・ワイヤー式エンコーダー等からの置き換えにも適しています

※詳しくはカタログダウンロード、もしくはお問い合わせください。

■ 固定倍率のハンディタイプマイクロスコープ
倍率　20×･50×･100×･200×の4種類を用意
■ LED照明18灯直射方式(電源は別売です）
凸凹の少ない平面状な物に最適な明るい照明です。
■ 正立像型でマイクロスコープなのにルーペのように像が見やすい
一般的なマイクロスコープ(顕微鏡）は像が反転してしまいますが、像が反転しない正立像で観察できます。そのためルーペのように観察しやすく操作が簡単です。
■ 精密スケール標準装備
精密スケールをマイクロスコープの接眼部へ内蔵したので、観察物の長さの測定ができます。(各倍率によって目盛幅が異なります)
■ C/CSマウントカメラ取付カメラアダプター（別売）
別売りのカメラ接続アダプターを使用しC/CSカメラを取り付けが可能。市販の顕微鏡用スマートフォンアダプターを使用すると、スマートフォンでの撮影も可能です。
■ 電源は3種類の電源をご用意しています。（別売）
電池ボックス、ACアダプター、USBアダプターの3種類の電源アダプターから選択可能。
■　反射しやすい対象物の場合オプションの拡散板で観察し易い
照明部分に簡単に取り付け可能

『IR1300RL』は、顕微鏡本体にオリンパス製BX53を使用した
赤外線顕微鏡です。

高解像度赤外線CMOSカメラとイメージエンハンサソフトにより、
各種シリコンデバイスの界面の各部寸法を鮮明な画像で計測できます。

また、独自のイメージエンハンサソフトにより、張り合わせウエハーの
アライメントマークずれ計測が可能です。

【特長】
■各種シリコンデバイスの界面の各部寸法を鮮明な画像で計測
■顕微鏡本体にBX53オリンパス製を使用
■X軸、Y軸、Z軸は手動動作タイプ
■アライメントマークずれ計測が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『ハンドヘルド型蛍光Ｘ線式測定器XAN500』は、携帯可能な蛍光X線式の
膜厚測定および素材分析機器です。

シリコンドリフト検出器搭載により、高精度かつ高い検出感度を実現。
品質管理、受け入れ検査、工程管理に適した装置で、小型部品や複雑な
形状の測定にも対応できます。

高精度で長期安定性がFISCHERSCOPE X-RAYシステムの大きな特長で、
キャリブレーションの頻度が少なく済むため、時間と手間が削減できます。

【特長】
■現場に携帯し測定できる
■シリコンドリフト検出器搭載
■高精度かつ高い検出感度
■小型部品や複雑な形状の測定にも対応
■時間と手間が削減できる

対象例：貴金属・金属・メッキ関連　など

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『CMX／CMX DL』は、一般・腐食検査用の超音波厚さ計です。

Bスコープ表示、自動零点校正、自動温度補正、スキャンモード、
差厚測定モードなど様々な機能を搭載。また、画面の文字を大きくするなど
見易さ・操作性も向上させました。

さらに、専用ソフトウェア(DakView3)も付属しております。

【特長】
■膜厚測定機能搭載
■一般・腐食検査用
■見易さ・操作性が向上
■スキャンモード(高速サンプリング＆最小値・最大値ホールド機能)
■専用ソフトウェア(DakView3)付属

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

『DL254V』は、デジタル表示部がLED液晶で暗闇での作業でも液晶が
見やすく読み取りやすい、デジタル傾斜計です。

任意の角度をゼロセット可能。防塵・防水IP54相当で現場でも安心して
使用可能です。

本体を逆さまにするとデジタル表示部の数値も反転。測定面はV字カット、
パイプの上でも安定します。

【特長】
■LED液晶で暗闇での作業でも液晶が見やすく読み取りやすい
■任意の角度をゼロセット可能（比較表示モード）
■防塵・防水IP54相当
■反転する液晶表示
■マグネットV字溝（マグネット付）
■最小表示0.05°・電池残量警告・気泡管付き

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社では、磁気もしくは真空吸着、又は固定式のRF/DC/HPポジショナー
対応のスチールプラテンを搭載した150mm-200mm手動プローブシステム
『WL-1160』を取り扱っております。

頑丈な設計、複数のセットアップと構成オプションで、様々なアプリケーションに対応可能。幅広いRF/DC/HPテストにご使用いただけます。

また、片手で操作できる XY ステージノブで素早い動きと微調整が可能です。

【構成一例】
■クイックプラテンリフトでプラテンの分離調整、チャックの微回転とロック
■チャックオプション、DC/RF/1-10KV マイクロポジショナー、顕微鏡、カメラ、PCB ホルダー等で複数の構成が可能
■計測器ラック、防振台、サーマルチャック、暗箱等も利用可能（オプション）

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。
