当装置は、JIS R 3109：2018に規定されている2ｘ4木材および鉄球を
圧縮空気によって発射させる試験装置です。

当社独自の速度計測方法により、高速度カメラ5000fps以上の精度で
速度計測が可能。

砲身には特殊鋼管を採用しており、発射速度精度±2％を達成しています。

【特長】
■空気圧力20kPA～300kPaの範囲を高精度に制御可能
　（ご要望によっては、空気圧力300kPa以上も可能）
■高速度カメラ5000fps以上の精度で速度計測が可能
■砲身には特殊鋼管を採用しており、発射速度精度±2％を達成
■操作盤で遠隔操作が可能
■安全柵、安全センサなど安全対策もご希望により、製作可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

飛来物衝突試験装置

物体表面の変動圧を多点計測することを目的に開発しました。
一本のファイバに最大19点（カスタムで最大38点）のセンサを構成できます。
船舶模型や浮体の水槽試験や自動車の風洞試験、
実走行での動的（非定常）な圧力変動計測など、

【事例】 コンパクト風洞を用いた実車圧力計測

各種各様のシビアでハードな研究開発、実験、製品試作に対応可能な、高性能試験プレス機です。

【各種機能や仕様の一例】
■主な熱源
　・蒸気(110℃～170℃)、
　・オイルヒート(外気温～230℃)、
　・電熱(外気温～400℃)
　・低温～高温
■ホット・コールドプレス
　圧締したままで熱板を加熱→冷却に変化させることができます。
　熱源では　蒸　気＋冷却水
　　　　　　電熱式＋冷却水
■スチームインジェクション
　熱板表面より蒸気を噴射させるシステム
■寸法
　・小型～大型
■圧力
　・5トン～可能
■その他オプション、多彩な機能
　・ご要望に応じます。

※新型コロナウィルスの影響により面談での打ち合わせが難しい場合は、Ｗｅｂ会議でのお打ち合わせ、ご相談も承ります。また、弊社ラボ機による実験、試作も可能です。

【油圧プレス】

※詳しくは、カタログをダウンロードいただくかお気軽にお問い合わせ下さい。

研究開発用・実験用・新製品試作用に好適！ラボ用テスト　油圧プレス

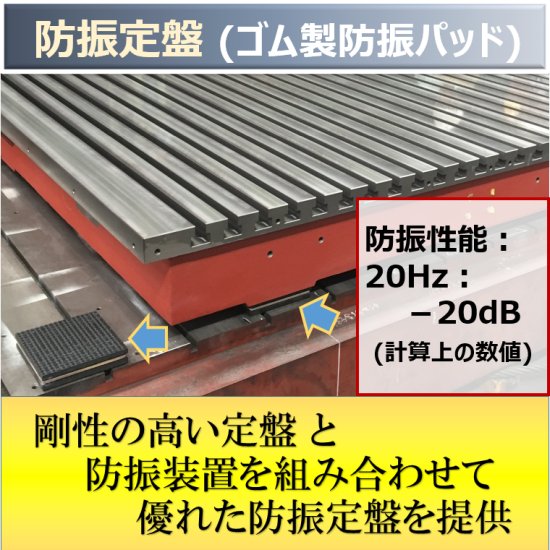

鋳造を知りつくした大和重工がご提供する防振定盤をご紹介。

○防振定盤は、エンジンや各種機械装置が発生する振動を
　建物に伝わりにくくする定盤です。
　逆に、建物や床からの振動を押さえ、検査や試験装置に振動を
　伝えにくくすることもできます。
○定盤は制振性に優れた鋳鉄製で、剛性の高い箱型構造を採用し
　定盤の変形を押さえ固有振動数を高めています。
○これに、各種防振装置を組み合わせて、5～10HZ以上で防振効果が
　得られるように設計します。
○3mｘ8m までは継ぎ目の無い１枚の定盤で製作することができます。
○定盤サイズ、設置レイアウト、基礎工事はご相談下さい。

※PDFダウンロードより、Daiwaの定盤について
　詳細をご覧いただけます。お問い合わせもお気軽にどうぞ。

防振定盤（実験装置の防振　検査/試験装置の除振）

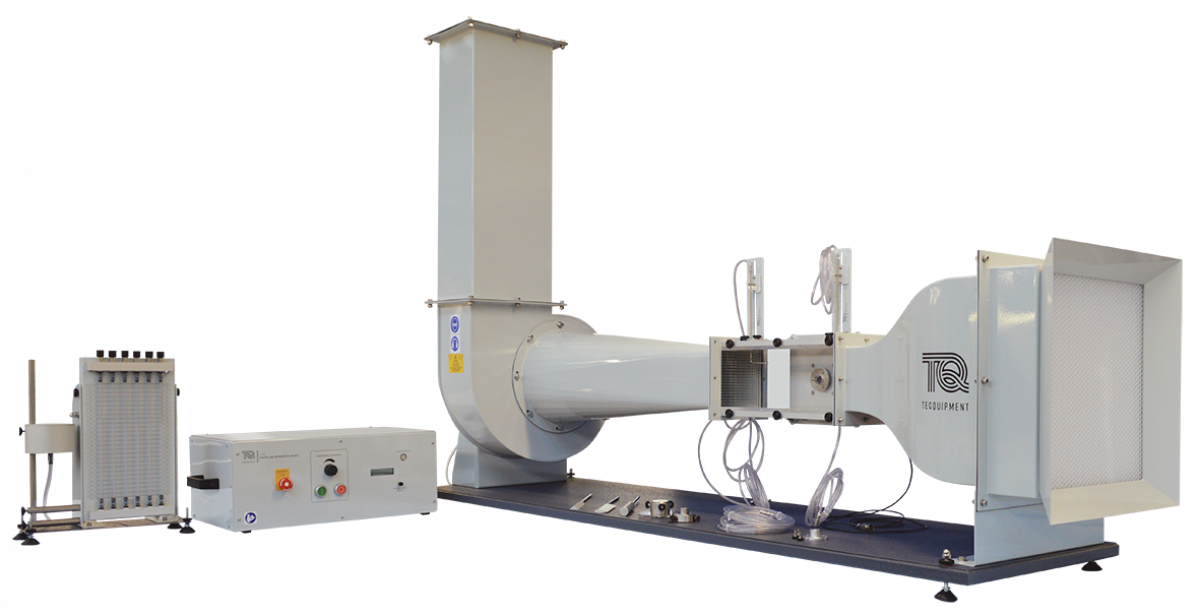

この開放型吸込式の風洞は、コンパクト設計ながら流体力学に関する幅広い実験を行う事ができます。
ハニカム付き大型ベルマウスと二次元絞り縮流胴、実験エリア（125x125mm）、拡散胴、防護網、可変速ファン、消音ユニットで構成され、乱れの少ない流れを実現します。付属されるマノメータ（6本）と実験エリア前後に配置された2つのピトー管から風速とモデル後流の圧力分布を計測します。実験エリアは4面が透明アクリル板で前後面は取り外しできます。

装置には、単分力バランス計測装置と実験モデル3種類（圧力孔付き円筒モデル、NACA0012翼モデル、フラットプレートモデル）が付属されていますので、抗力又は揚力実験、円筒周りの圧力分布実験等をすぐに行う事ができます。抗力又は揚力（N）は付属の表示器にデジタル表示されます。また、単分力バランス計測装置は実験エリア下面に取り付ける事もでき、3Dプリンター等で制作したオリジナル試験片を取り付けて抗力（N）を計測できます。

卓上型風洞実験装置

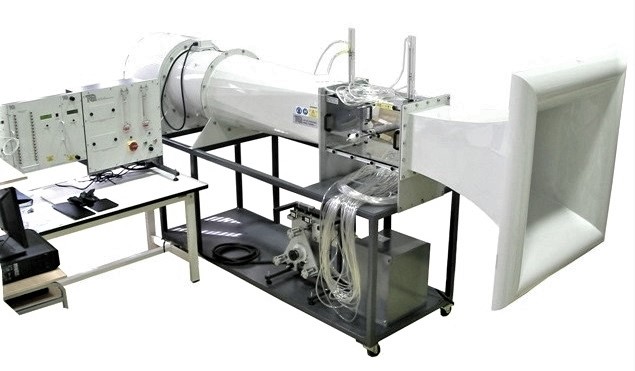

この開放型吸込式の風洞は、コンパクト設計ながら流体力学に関する幅広い実験を行う事ができます。
大型ベルマウスと二次元絞り縮流胴、実験エリア（305x305x600mm）、拡散胴、防護網、軸流ファン、消音ユニットで構成され、乱れの少ない流れを実現します。
制御装置（卓上置形）は、軸流ファン回転数を制御し実験エリアの流速を制御します。キャスター付架台に搭載された風洞と制御装置はとてもコンパクトに設計されており、配置変更を容易に行うことができます。
実験目的に応じてさまざまなオプションを追加することができます。

オプションのデータ自動収集システムVDAS（別売）は、測定データをリアルタイムにパソコン（別売）に表示すると共に、収集されたデータを計算、図表化することができますので実験をスムーズに進める事ができます。

小型風洞実験装置305

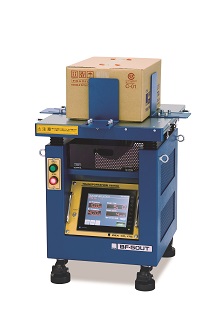

＊輸送環境と同じ3軸同時振動
＊場所を選ばず、基礎工事不要
＊耐久性抜群のメンテナンスフリー
＊低騒音75dB以下
＊搭載重量50kgまで対応

輸送時の製品パッケージの擦れや印刷の消え、破損やネジのゆるみ、接触不良などを再現します。
また、商品設計や包装設計にもご活用いただけます。

試験機の効果がわかる動画を公開しております。
ラベルの擦れキズの再現動画⇒https://youtu.be/gn0DbCUVRwo
パウチ商品のピンホールの再現動画⇒https://youtu.be/GgFcmkk-KWY
ネジゆるみの検証動画⇒https://youtu.be/4SZxmHVHW9c
＊実際に試験を試したい方は、直接お伺いしてデモンストレーションも対応しております。

トラック輸送想定の【振動試験機】 輸送包装試験機BF-50UT

『G-3シリーズ』は、地震関連の各種センサの性能検査を目的として
開発された大振幅・水平振動試験装置です。

最大変位(振幅)の値が大きく、様々な地震波の再現が可能。

最大1200mm×1200mmの大型テーブルのため、複数の供試品を取付け、
一度に試験をすることができます。

【特長】
■地震波の再現に特化した構造
■最大変位( 振幅) の値が大きい
■様々な地震波の再現が可能
■大型のテーブルに複数の供試品を取付け
　一度に試験をすることができる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

大振幅・水平振動試験装置『G-3シリーズ』

JISC 0044に準拠
※落下高さは1000mmの他に500mmと300mmを標準で用意。

回転落下試験機『TD-1000A』

主に圧力計、金属製温度計、圧力・温度・油面・液流の各継電器の販売を
行なっている株式会社品川測器製作所では、『振動試験機器利用サービス』を
ご提供しています。

当サービスは、4時間からご利用いただけます。
またご利用料金には試験報告書1通を含んでいます。
オシロスコープ、工具の貸し出しをしておりますのでお問い合わせください。

【概要】
■4時間からお申込み可能です。
■ご利用料金には試験報告書1通を含みます。
■供試品の据付治具は別途ご用意ください。
■オシロスコープ、工具の貸し出しも致しますのでご相談ください。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『振動試験機器利用サービス』

「機器の振動に対する評価」、「地震に対する評価」、「輸送等の振動に対する評価」などを実施致します。施設内に開発部門を併設しており試験をサポート致しますので、タイムリーな実証、検討が可能です。また、試験治具の設計、製作、据付、廃棄や、試験日前後の試験体保管（数日間）も承りますので、余裕を持ったスケジュールの組立が可能です。

●施設概要
- 所在地：兵庫県神戸市
（エア・ウォーター防災株式会社 本社/神戸工場敷地内）
- 建屋：約30m×17m
- 加振試験室の天井高さ：約10m
- 天井クレーン：容量2.8t、揚程6m

●大型3軸同時加振試験装置 ～重い試験体での3軸同時試験～
＜試験可能な波形＞
□阪神・淡路大震災、東日本大震災の地震波形の再現
□気象庁配信の地震波（各地の地震を再現可能）
□人工地震波
□サインビート波

●単軸加振試験装置 ～軽い試験体での高加速度試験～
＜試験可能な波形＞
□正弦波
□サインビート波

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

振動試験の受託サービス（大型3軸同時加振試験/単軸加振試験）

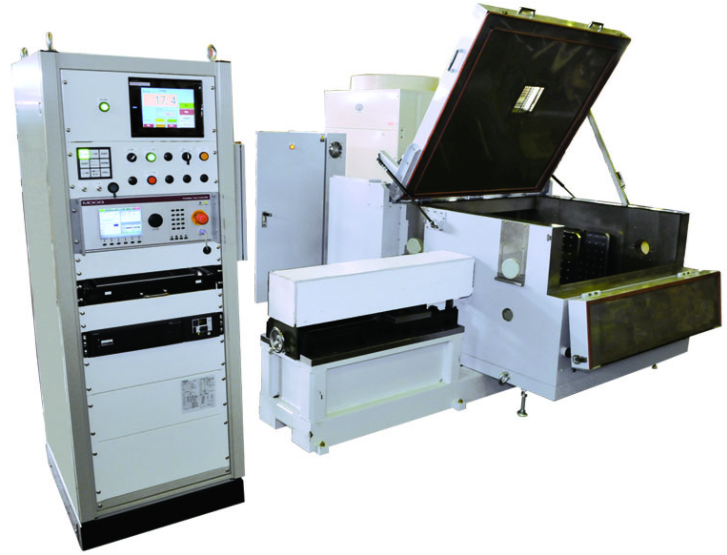

松田製作所の『MVE-10K』は任意の温度環境下で、試験対象製品に振動を
与えて検査できる、耐久試験装置です。

振動の周波数と振幅を設定する事が可能。

また、任意で温度設定を変更することが出来ます。

【特長】
■試験対象製品に振動を与えて検査できる、耐久試験装置
■振動の周波数と振幅を設定する事が可能
■任意で温度設定を変更することが可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

振動耐久試験機『MVE-10K』

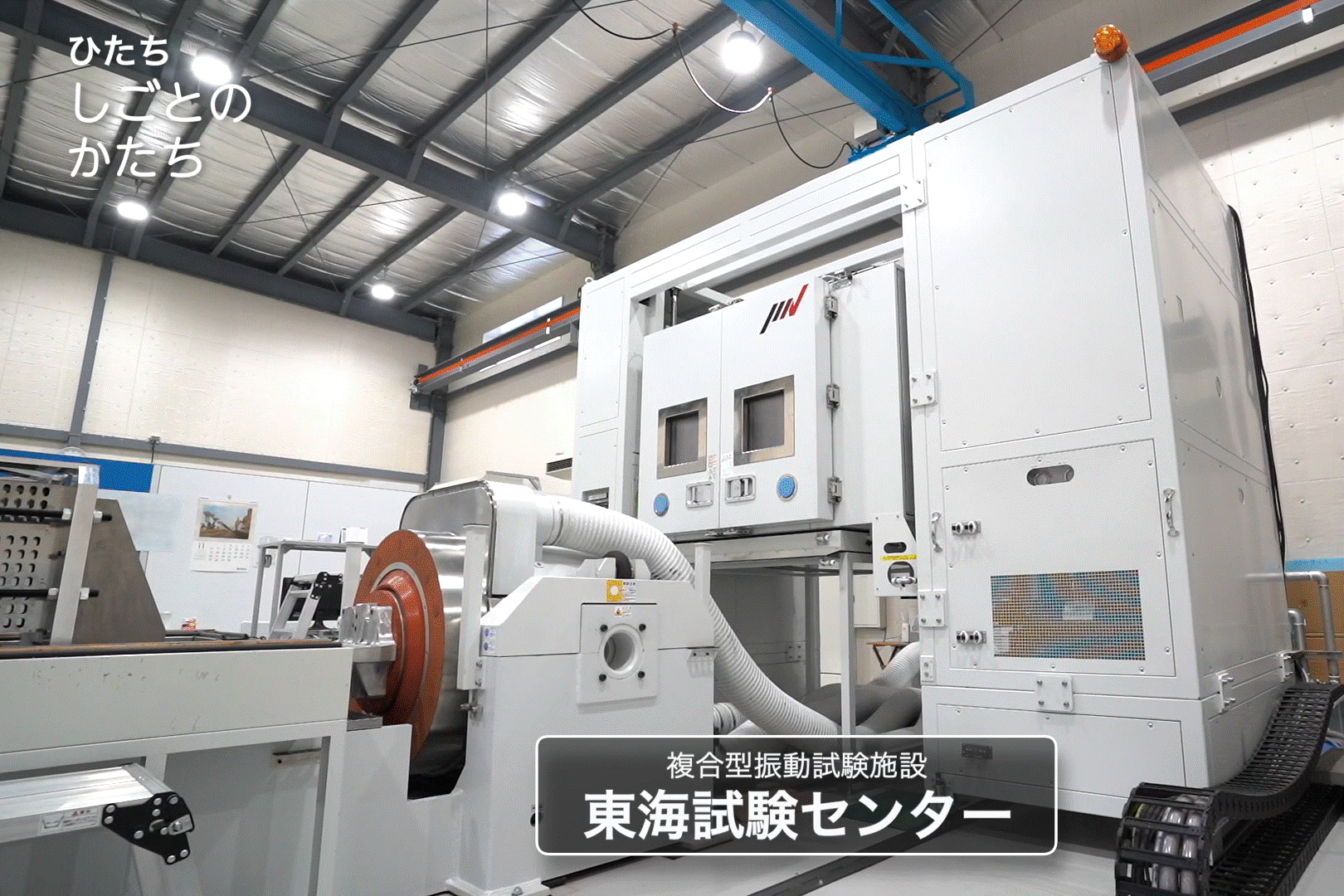

長尾産業は「工業技術専門商社」として、振動試験装置（IMV製）を計３台保有し、受託振動試験サービスを展開しております。

【ご要望に応じた振動試験を計画・実行いたします】
　●供試体の寸法・重量 / 試験条件 / 計測機器準備・設定 / 機能確認 等
　➡当社技術員が適切な振動試験装置・計測機器を選定いたします。

【小型 / 軽量品から、大型 / 重量品の供試体まで対応】
　●最大搭載重量：1000[kg]
　●最大テーブル寸法：1000×1000[mm]
　●天井クレーン完備

【多様な産業分野の規格試験に対応】
　●最大変位：100[mm p-p]
　●最大加振力：正弦波 54[kN]、ランダム 54[kN rms]、ショック [170kN peak]
　●昼夜連続耐久試験に対応（東海試験センター）

【温湿度複合環境 振動試験に対応】
　●温度制御範囲：-70[℃]～+180[℃]
　●湿度制御範囲：20%～98%RH
　●槽内寸法：W1200×D1240×H1200[mm]

※詳しくは弊社HPをご覧いただくか、お気軽にお問い合わせ下さい。

受託振動試験のご依頼は…茨城県の【長尾産業】へ！

長尾産業株式会社は、２タイプの振動試験装置（IMV製：EM2605S型、i230型）を携えた
【東海試験センター（TTC）】を茨城県東海村に開設しました！

本社（日立市）保有の振動試験装置（IMV製：A45/SA5HM型）を含めた
３台体制で、受託振動試験サービスを展開しております。
振動試験の相談・計画から試験業務の代行まで、お困り事は当社技術部にお任せください◎

【東海試験センターの特長】
　●大変位 / 温湿度複合環境 / 大型重量品の受託振動試験に対応可能
　●昼夜連続耐久試験に対応
　●大型の供試品 / 計測機器 / 付帯設備 等の取回しを考慮した広い試験スペース採用
　●試験の様子は遠隔地からIPカメラで確認可能
　●給排水設備を備え、水冷機器の持ち込みも可能
　●予備電源：200V/100A×1、200V/150A×2

当社ではこれからもお客様の新技術・開発品などの信頼性確保のお役立ちが出来るよう、
「試験品質の向上・スピード対応・低コスト化」を追及してまいります。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

東海試験センター（略称：TTC）…【茨城県 東海村】に開設！

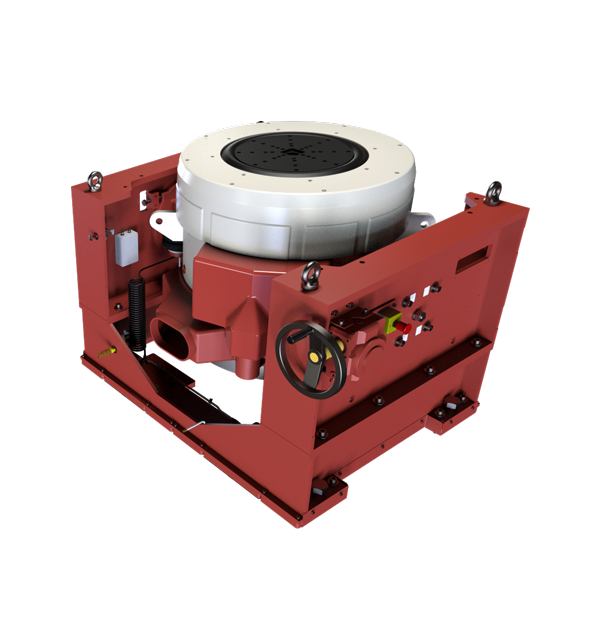

LDS V8750振動試験システムは省エネルギー機能(COOL mode)、直感的なユーザインターフェイス、予防的な保守診断システム、そして誘導センタリング装置(ICS)で、LDS V875LSの長寿命と衝撃試験性能をアップデートしました。 V8750 振動試験システムには、多様な構成を準備しております。ベーシックな構成はもとより、Lie-E-Air(空気 ばね)付トラニオン、水平テーブル付コンボシステムなどです。追加オプションとしては、V溝キャスタやair glides、温度制御システムや垂直テーブルがあります。

中型加振機　LDS V8750

当カタログは、エミックで取り扱う振動試験装置をご紹介しております。

当社の試験装置は、様々な工業製品の機能や性能、
信頼性や品質を評価し、安心と安全を提供する試験設備。

「Fシリーズ振動試験装置(標準仕様)」や「FHシリーズ振動試験装置
(高速度仕様)」など、豊富にラインアップしております。
是非、導入検討の際にお役立てください。

【掲載内容(一部)】
■振動に耐える
■Fシリーズ振動試験装置(標準仕様)
■FHシリーズ振動試験装置(高速度仕様)
■FLシリーズ振動試験装置(大変位仕様)
■FVシリーズ振動試験装置(超高速度仕様)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

エミック 振動試験装置総合カタログ

『1軸（上下）振動試験機』は、実装基板や各種電子機器のスクリー
ニングに最適な振動試験機です。

搭載重量も最大100kgまで対応可能です。

45kgまで搭載可能な上下振動型振動試験適合製品「BF-45UA-E」や
100kgまで搭載可能な大型機器対応モデル「BF-70UA-E」をライン
アップ。
目的・用途に合わせた製品をお選び頂けます。

【特長】
■実装基板や各種電子機器のスクリーニングに最適
■搭載重量も最大100kgまで対応
■製品の振動方向の特性を把握

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

振動試験機『1軸（上下）振動試験機』

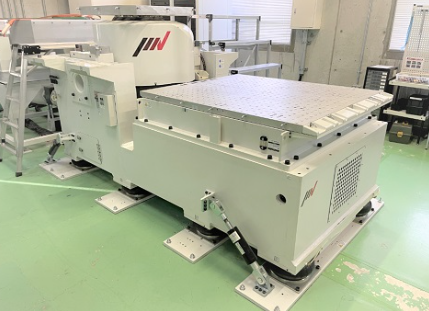

ラボテック・インターナショナル株式会社にて行う『振動・衝撃試験』
について、ご紹介いたします。

種々の規格に応じてサイン波掃引、ランダム振動、衝撃、バンプ、共振探査、
耐久試験が可能。

試験品重量に応じて、4.5型、3.5型、3.0型、0.6型の4種類の試験装置を
ご用意しております。各種振動試験取付具もご用意しております。

【適用規格】
■正弦波振動試験：IEC 60068-2-6/JIS C 60068-2-6
■衝撃試験：IEC 60068-2-27/JIS C 60068-2-27
■広帯域ランダム振動試験：IEC 60068-2-64/JIS C 60068-2-64
■包装貨物振動試験：ISO 13355/JIS Z 0232

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【環境試験】振動・衝撃試験

●わずか20分間のテストでトラック輸送1000km相当を再現可能

●効率の高い耐振・共振確認・検証が可能。
　・3軸それぞれの加速度・周波数を計測し、パソコンへ無線でデータを送ることができます。
　・今まで見えなかった現象の再現、解析、対策が図れます。

●パレット輸送、混載便輸送を再現。
　・商品同士のすれ、ピンホール、内容物の変化などの輸送時の損傷を再現
　・上下の荷物の損傷比較が可能
　・ダンボール箱の耐久性、ICチップ・印刷面の擦れ、紙粉の検証
　・同一条件で複数の製品テストが可能
　・パレット便や混載便を想定したテストが可能　

※詳細は資料請求またはカタログダウンロードからお問い合わせください。

【振動試験機】輸送包装試験機　BF-100UT

当社では、水理実験・風洞実験・日照実験など、各種実験用模型・装置の
製作を承ります。

目的・用途に応じて、研究開発部門の担当者様と十分打ち合わせを行い、
スケールモデルから原寸大まで製作。

「モデルを使用して実験を行いたい」様々なニーズにお力添えできるよう
工夫・提案に努めております。"こんなことできるかな？難しいかな？"と
思われるような条件でも、まずは一度ご相談ください。

【特長】
■実験目的に合わせて材料を選択
（モルタル、コンクリート、合板、樹脂板、各金属板 など）
■タイル表現等も可能
■目的・用途に応じて、研究開発部門の担当者様と十分打ち合わせを行い、
　スケールモデルから原寸大まで製作

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

実験用模型・モックアップ

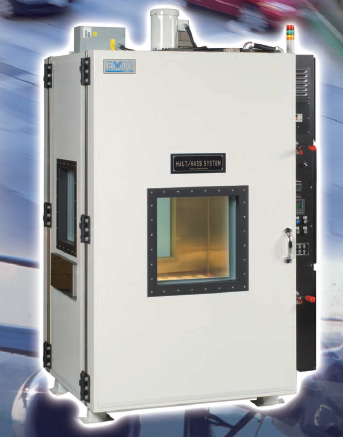

当社で取り扱う、HALT/HASS試験装置『EVTC/EHVCシリーズ』を
ご紹介します。

「EVTCシリーズ」は、製品に隠れた潜在的弱点を見つけ出す製品。
高耐久性空圧ピストンを使用しており、3年間の無償保証を付けています。

「EHVCシリーズ」は、冷凍機併用型のHALT/HASS試験装置で、
冷凍機併用により、液体窒素の使用量を半分以下に抑えることができます。

ご要望の際はお気軽にお問い合わせください。

【特長】
＜EVTCシリーズ＞
■高加速
■高ストレス

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

HALT/HASS試験装置『EVTC/EHVCシリーズ』

本カタログでは、対象物を載せて正確に動かす実験・試験装置をはじめ、
人を乗せて激しく揺らす地震体験機、カメラを載せてスムーズに動かす
撮影機器などの製品を多数掲載しております。

高い品質とそれぞれの優れた性能により、各業界の業務をサポート。
ご要望の際はお気軽にご相談ください。

【主な掲載内容】
■実験・試験装置
■地震体験機
■撮影機器
■レンタル

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

総合カタログ『実験・試験装置／地震体験機／撮影機器』

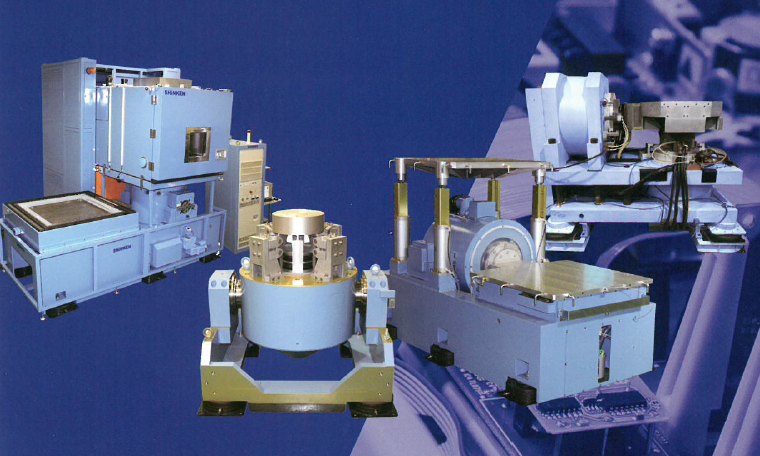

私たちは振動試験装置のメーカーとして、さまざまな振動に真正面から
取り組んでまいりました。

振研振動試験センターでは、IMV社と受託試験サービスにおいて
コラボレーション。IMV社製「振動制御器 K2」を導入。

振研製「振動 制御器 D-59シリーズ」のみでなく、K2を希望する
ユーザー様にもご利用いただけるようになり、これまで以上に
幅広い対応を実現し対応力を強化いたします。

お客様にさらなる価値を、品質の向上を。
その思いを胸に、よりよい試験環境をご提供いたします。

【可能な受託試験】
■JIS,IEC,ISO,MIL等の一般規格試験
■ISTA, ASTM輸送規格試験
■微振動試験
■乗り心地試験
■耐震試験x明星大学殿

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

振動試験センターご案内
