内部欠陥の検出とは？課題と対策・製品を解説

●超広帯域であらゆる材料の超音波解析、計測、判定が可能です。

●二探触子及び一探触子に完全対応

●合成開口、ダイナミック相関フィルター、散乱解析、ピーク強調　平均化処理

超広帯域　低周波＆コンクリート検査装置

『渦電流探傷試験』とは、交流電流が流れたコイルを導電性の試験体に
近づけ電磁誘導現象によって試験体に発生した渦電流を利用して
きずを検出する試験です。

試験体表面及び表面近傍にきずが存在すると、渦電流の流れが乱れ
コイルのインピーダンスが変化します。
その変化をとらえ減肉や割れ等のきずの検出や材質の判別等を実施。

対象となる試験体は導電体で、非磁性体及び強磁性体いずれの材料にも適用可能です。

【特長】
■試験体に発生した渦電流を利用してきずを検出
■表面及び表面近傍に発生するきずを非接触で高速に検出
■減肉や割れ等のきずの検出や材質の判別等を実施
■非磁性体及び強磁性体いずれの材料にも適用可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『渦電流探傷試験』

当社では、超音波を検査対象物に入射し、表示されたエコーをもとに、
きずの有無・きずの大きさ・長さ・深さなどを判断する
『超音波探傷試験』を行っております。

また、超音波探傷器を利用して溶接部の検査のみならず、
素材の異物確認など幅広く行ってます。

ご要望の際はお気軽にお問い合わせください。

【特長】
■放射線透過試験と比べて検査対象品が比較的厚みがあっても対応可能
■画面に表示された波形を記録する事が可能（SDカード）
■内部きずの探傷に優れている
■デジタル表示の超音波厚さ計を用いて、対象物（配管や板材等）の
　厚さ測定が可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

超音波探傷試験

Ｘ線検査装置で世界の半導体・基板検査のマーケーットリーダーであり、欠陥検出を簡単に行うことで品質の向上に貢献します。

英国アイルズベリーを拠点とするNordsonDAGEでは、Ｘ線発生器、電源、ディテクターの主要部品を自社で設計、製造しています。
世界最高レベルでの検査ソリューションを提供します。

ノードソンDAGE　Ｘ線検査装置・Ｘ線ＣＴ装置

日本電測機株式会社の、その他の探傷技術についてご紹介いたします。

検査業務を長年支えてきた技術の数々です。
一見すると従来通りに見える技術でも、 日々着実に進歩を続けています。

「技術・手法がないなら、我々の手で創る」それがお客様の様々なニーズに
お応えしてきた、我々の底力です。

【その他の探傷技術】
■特殊検査用コイル・ユニット
■ポータブル渦流探傷器 PECT-II
■リモートフィールド探傷法
■内挿式超音波水浸探傷法 NDK IRIS
■被膜測定器 MIC-21

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

その他の探傷技術のご紹介

『バルブ検査・γ線による放射線透過試験』は、形状の複雑な鋳鋼品や
ボイラー管内部の腐蝕度調査などをする"非破壊検査"です。

弊社の取り組みとしては部署としてASME室を開設し、ASME規格にも対応、
非破壊部門のASMEのコンサルティング業務も行っております。

最短1日検査～結果まで対応可能です！　※要相談

【特長】
■可能な限り短納期品にも対応
■材料や構造物の内部のきず検出等を実施
■SNTの認証、協会によるACCP認証の資格者が在籍
■部署としてASME室を開設、ASME規格に対応

※他にも異なる非破壊検査をやっております！
Ｘ線透過試験　／　電力ケーブルの保守検査 　／　コンクリートのエックス線探査
超音波探傷試験・厚さ測定試験　／　浸透探傷試験　／　
建築鉄骨溶接部の超音波探傷試験　／　鉄筋ガス圧接部の超音波探傷検査　　
ヘリウムリークテスト　／　フェイズドアレイ検査

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

バルブ検査・γ線による放射線透過試験　※短納期可能

『1510HS CMOS X-ray Detector』は、ピクセルサイズが100μmで
Gadoxシンチレータを備えた、工業用非破壊検査アプリケーション向け
に設計された動的X線検出器です。

USB3インターフェースによりデータ出力、制御、電源供給が行われ、
手持ちでの操作用にハンドルを取り付けることも可能。

自動露光制御(AED)により、携帯用のX線源と同期設定することなく
使用することができます。

インターフェースは、USB3です。

【特長】
■イメージラグを最小限に抑えた高速、低ノイズイメージング
■CMOSセンサーを光ファイバープレート(FOP)に接着し、X線耐性を確保
■高感度・高ダイナミックレンジの2つのモード
■高速で任意選択可能な関心領域
■高解像度/高感度CsIシンチレータ、またはGadoxシンチレータの選択
■迅速な開発推進のためにWindows SDKを提供

1510HS CMOS X線　ディテクタ

【こんなお困りごとありませんか？】
■金属部品の曲がりや反り、溶接部の割れの原因が残留応力なのかを知りたい…
■金型の寿命管理をしたい…
⇒残留応力測定装置『μ-X360s』で解決いたします！

■熱処理効果や切削・研削焼けの有無を非破壊で判定したい…
■インライン検査やロボットによる全数検査をしたい…
■特殊技能を必要とする目視検査をやめて誰もが検査できるようにしたい…
⇒非接触硬さムラスキャナ『muraR(ムラール)』で解決いたします！

■硬化層の評価で硬さ試験の時間を短縮したい…
■作業者、装置による結果のバラツキを改善したい…
■樹脂埋め、鏡面研磨工程を省略したい…
⇒硬化層深さ評価機で解決いたします！

出展を予定しておりました「第13回オートモーティブワールド」につきまして、緊急事態宣言の発令に伴い、
出展を見合わせることにいたしました。

なお、オンラインによるバーチャルブースへ出展いたしますので、こちらより弊社製品をご確認ください。

オンライン会期:2021年1月20日(水)～22日(金)
(1月6日よりwebブース閲覧・アポイント申請可能)

金属の「残留応力・硬さのムラ・硬化層深さ」を測定できるスキャナ

『イージス』は、超音波探傷情報と位置情報をPC上で統合し、リアルタイムで
画像表示をする超音波画像処理システムです。

全データをPC内に保存可能なため、いつでも再生・データ処理が可能。

さらに超音波探傷における欠点とされていた記録性・客観性を大幅に改善し、
高速且つ信頼性の高い情報の提供を可能にしました。

【特長】
■現場で、即座に減肉(きず)の状況が把握できる
■減肉(きず)面積・平均板厚の計算等のデータ処理ができる
■平面画像、断面画像として表示するため、減肉(きず)状況の視認性に優れる
■経年変化の調査が容易
■軽量・コンパクトな構成とした為、従来機と比較して移動時間を含む
　検査速度も大幅に向上

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

新・超音波画像処理システム『イージス』

当社で取り扱う、デジタル超音波探傷器『UI-25』をご紹介します。

エコーの周波数特性によって、反射源の性質の推定や材料の超音波の
伝播特性や減衰の推定などに利用可能。当製品であればオシロスコープ
などの他の機器を一切使わずに周波数特性が測定できます。

防塵、防滴構造(JIS防滴II形を満足)で堅牢な表裏金属構造で軽量小型化
を実現しました。ご要望の際はお気軽にお問い合わせください。

【特長】
■全て日本語表示で簡単操作
■6.4インチカラー液晶で明るく見やすい画面
■DAC線の作成も思いのまま(最大16ポイント)
■新JIS Z 3060に対応
■日本非破壊検査協会など各種協会認定試験への持込対応機種
■自動屈折角測定機能、音速測定機能、計測位置表示機能などが標準搭載

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

デジタル超音波探傷器『UI-25』

『Gラインスコープ』は、タッチパネルを採用しワイヤレス通信が可能な
管内検査カメラです。

リチウムイオンポリマー電池を内蔵し、3時間充電で約5時間使用可能。

ドラムロック機能や、数字・アルファベット書き込み機能など
様々な機能をもつ製品となっています。

タッチパネル・wifi機能が追加され、離れた場所でも画像の確認ができます。

【特長】
■ワイヤレス通信機能搭載
■自動水平機能搭載
■2画面比較可能（※保存済み画像との比較のみ）
■対角150.8°の広角レンズを採用
■白色LED10灯で鮮明な画像を実現

※詳しくは関連リンクページをご覧いただくか、お気軽にお問い合わせ下さい。

【非破壊試験機器のレンタル】管内検査カメラ『Gラインスコープ』

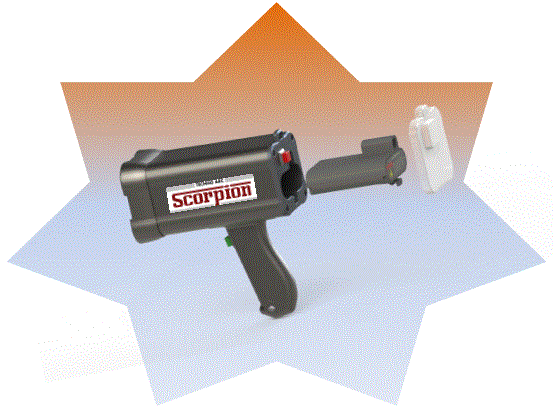

従来のブラックライトはメタルハライドランプのため、安定器を必要としていましたが、このブラックライトはランプにLEDを採用し、かつ安定器を必要としないコンパクトタイプのブラックライトです。

↓↓↓オンラインショップはこちら↓↓↓
MEIKO Online Shop～LEDブラックライト・測定機器販売～
http://meiko-kk.shop-pro.jp/

紫外線探傷灯（非破壊検査）LEDブラックライト　UV-45L・S

『HA-60A』は、3モード画面（A・B・Cスコープ）同時表示により
欠陥の判定が容易にできる超音波探傷映像装置です。

ワークに合った周波数の高性能高分子凹面超音波探触子が使用でき、
被検体の材質・寸法・欠陥に応じて選択が可能です。

【特長】
■Aスコープ
　・異常部の反射音圧や探傷面からの深さを把握
■Bスコープ（断面像）
　・探触子走査線下の異常部の分布状態・存在・深さを表示
■Cスコープ（平面像）
　・平面的な異常の広がり分布により、平板などの探傷の判定可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

超音波探傷映像装置『HA-60A』

『フェイズドアレイ超音波探傷法』は、超音波探傷を応用した
検査技術システムのひとつです。

フェーズドアレイ探触子には、複数の振動子を組み合わせて構成されており、
個々の振動子を電子的に制御し、超音波ビームを発生させます。

一度に様々な角度、焦点距離、焦点サイズにビームで操作することが可能で、
装置には高度なソウトウェアが内蔵されており、超音波ビームの反射を
2次元断面画像で表示する為、きずの検出力、サイジング精度など従来の
超音波探傷方法に比べて優れています。

【特長】
■超音波探傷を応用
■一度に様々な角度、焦点距離、焦点サイズにビームで操作することが可能
■装置には高度なソウトウェアが内蔵
■超音波ビームの反射を2次元断面画像で表示

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

フェイズドアレイ超音波探傷法

『NAOMi-CT』は、様々な形状・素材の物体を、切らずに様々な角度から
3Dで断面観察する非破壊検査装置です。
これまで工業試験場や検査代行機関へ依頼していたCT検査がより身近になります。
「撮る」「見る」の簡単2ステップで、お手軽に検査可能です。

【NAOMi-CT特長】
■撮影スピード約16秒/表示45秒（※280万円CTの場合）
■X線作業主任者資格不要
■事務机で使えるコンパクトさ（X線室不要）

また、より大物撮影に適した『NAOMi-CT Lサイズ』（380万円）や
長物撮影に対応した『NAOMi-CT 3D-スライドL』（580万円）もご用意しております。

【活用事例】
アルミ・エンジン部品・モニターケーブルなどの工業用部品
お菓子や果物といった食品関係、コンパクトやアイライナー・玩具などの樹脂製品
缶詰、化石、靴など

※撮影に不向きな材質もございます。お問い合わせください。
※価格はすべて税別です。

詳しくはＰＤＦ資料をご覧いただくか、お気軽にお問い合わせください。

【サンプル撮影受付中】産業用X線CT『NAOMi-CT』シリーズ

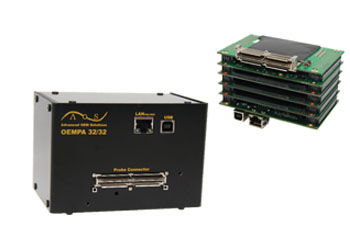

『OEM-PA』は、16/16から256/256チャンネル構成まで選択できる、高性能フェーズドアレイ超音波モジュールです。
必要なチャンネルモジュールを購入できますので、コストの削減とシステムに柔軟性を持たせることができます。
カスタマイズ可能なソフトウェア、モニタリングツール、UTカリキュレーター、プログラミングAPI(Windows,Labview,Matlab）を用意しています。

【特徴】
○ハイスピードインターフェースのLAN接続に対応
○高性能、低ノイズ、高サイクル、DDF機能、エコートラッキング
○超小型（70mm×110mm×50mm〜）
○簡単にシステム化することができる
○開口合成技術フルマトリクスキャプチャーに対応

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

高性能フェーズドアレイ超音波モジュール【キズの画像化】

『UI-27』は、無線LAN、Bluetooth、GPS位置情報入力対応の
デジタル超音波探傷器です。

ユーザーカスタマイズ機化、2ch化対応可能なほか、防水性能IP66準拠。
高速データ処理を実現いたします。（従来比3倍）

またJSNDI仕様対応Rタイプ機能が標準搭載。画面も操作も同じで試験対策が
できます。SDメモリカード採用により保存データの取扱いも便利です。

【特長】
■無線LAN、Bluetooth、GPS位置情報入力対応
■ユーザーカスタマイズ機化対応可能
■2ch化対応可能
■高速データ処理（従来比3倍）
■防水性能IP66準拠
■SDメモリカード採用により保存データの取扱いも便利

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

デジタル超音波探傷器『UI-27』

デモ機有りますのでデモをご希望の方はご連絡ください。貴社までお持ちしてのデモも可能です。

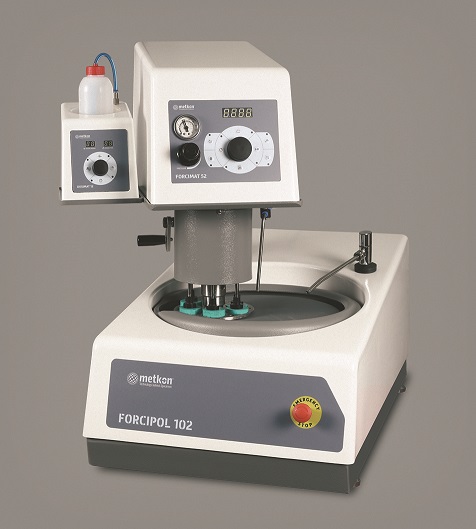

■FORCIPOL（フォーシポール）
研磨機のベース装置です。研磨ステージを1軸と2軸からお選び頂けます。

■FORCIMAT（フォーシマット）
FORCIPOLに接続することで自動研磨機としてご使用できます。
個別荷重のみの使用なら　FORCIMAT-52
全体荷重も使用する場合は　FORCIMAT-102
をお選び下さい。

■DOSIMAT（ドージマット）
自動で研磨材、潤滑剤の供給が出来ます。正確な滴下量を行うことで難しいバフ研磨の再現性が上がります。

＜特長＞
●ベースのFORCIPOLは安定性のある筐体設計で精密な研磨が可能です。

●ヘッドのFORCIMATは多種多様の試料ホルダー、オプションを取り揃えております。特注製作も可能。

●ヘッドは横方向に回転移動しますので、ベースの外に移動させれば手動研磨時も邪魔になりません。

●自動供給器のDOSIMATはプログラム制御で正確な滴下量を管理できます。

●後付けで自動機に仕様変更することも可能です。

試料研磨機『FORCIPOLシリーズ』手動＆自動研磨可能

弊社は、モノ作りのステージにおいて非破壊検査技術サービスを提供し、安全性・信頼性確保の為の役割を担っております。

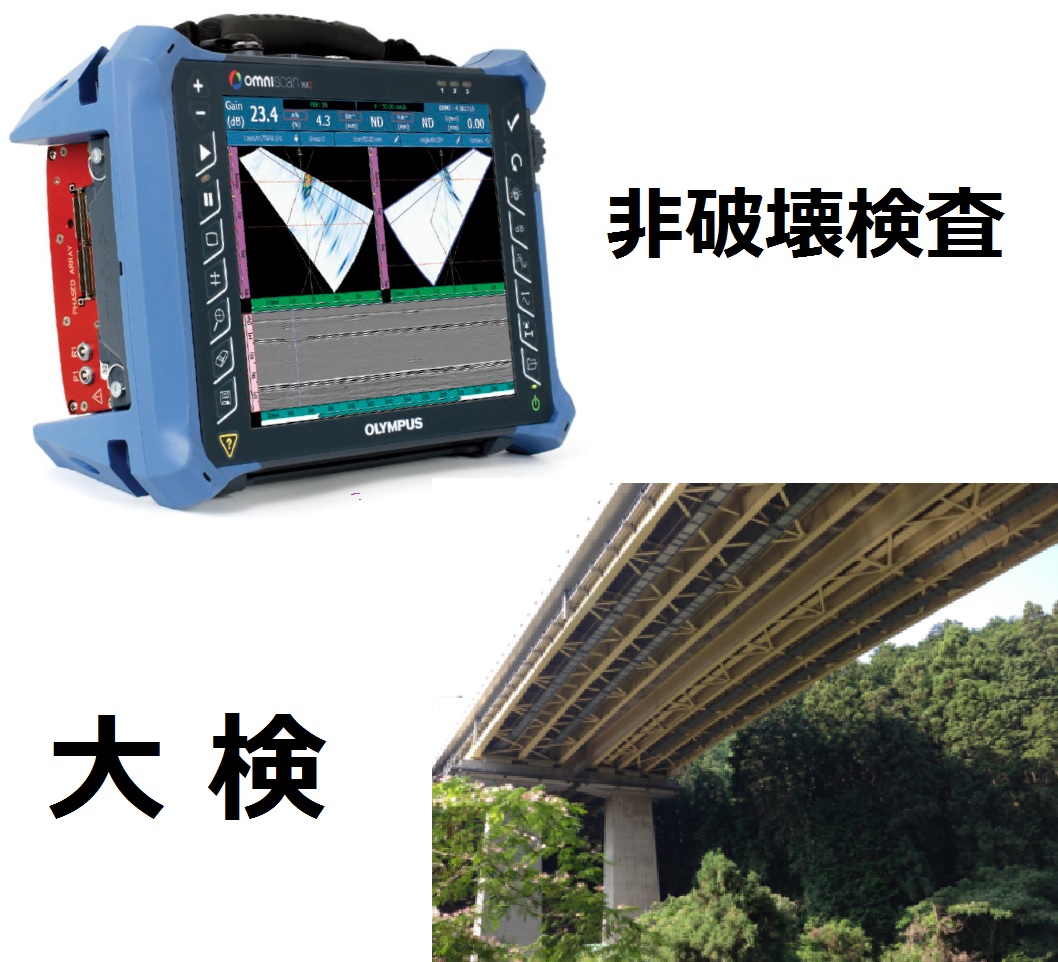

フェイズドアレイ検査とは、超音波探傷法を活用して塗膜や錆の除去など下処理が不要で、かつデータ取り込後持ち帰り評価も可能です！
通常の超音波装置に比べ、作業性にも優れています！
（※オリンパス製【Olympus　Omniscan-MX2】使用）

【特長】
◆ 検査時間の短縮
　⇒リニアスキャンにより探触子を物理的に動かさず、幅広い範囲を一度に検査できます

◆塗膜や錆除去等 下処理不要
　⇒超音波の検査になるので、既存のモノに手を加えずに検査できます

◆画像による分かりやすい報告が可能
　⇒高解像の大型10.4 インチ・タッチスクリーンを搭載
　　高速データも転送機能です

◆鋼材の減肉の定量評価
　⇒腐食、摩耗、浸食などによるパイプの減肉分布をマッピングすることができます


【採用事例】


詳しくはお問い合わせいただくか、カタログをダウンロードしてご覧下さい。

非破壊検査 の 超音波探傷検査 『フェイズドアレイ検査』

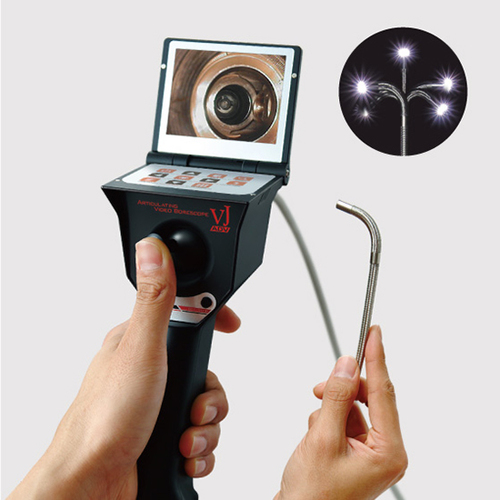

導入ご検討の方は、3日間無料デモ機受付中。ご利用ください。

【デモ機貸出機種】
先端径φ：2.8mm／φ3.9mm／φ6.9mm
※ケーブル長は、1.5m（Φ2.8mmは1.0m）です。

“見たい”に届く内視鏡を、導入しやすい価格でご提供します。
カメラ先端部の操作は、独自のジョイスティックで“手に伝わる感覚”を追求しました。

【特長】
■スマートフラッシュシステム（Φ2.8mm/Φ3.9mm搭載機能）
■開閉式モニター
■簡単操作パネル
■光量5段階調整
■どこでも使える乾電池仕様
■簡単マイクロSDカード保存

※詳しくはＰＤＦ資料をご覧いただくか、お気軽にお問い合わせください。

ズバリ価格27万円～　360°先端可動内視鏡【無料デモ機受付中】

当社が取り扱う、viZaar industrial imaging AG社の
製品カタログをご紹介いたします。

ビデオ・ボアスコープ・システムやボアスコープ、ファイバースコープ
などについて掲載。

本力タ口グでは、お客様の用途に合った製品をできるだけ簡単に
お選びいただけるように、すべての製品を色分けしています。
同じ色で示された製品は互換性があります。

【掲載内容】
■ビデオ・ボアスコープ・システム
■ボアスコープ
■ファイバースコープ
■付属品
■情報管理

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

工業用内視鏡　製品カタログ

【主なメリット】
○新たなサービスの提供
○顧客満足度の向上
○作業時間の短縮
○利益率の向上

【特長】
○Wi-Fi機能、Bluetooth機能付き製品なら専用アプリとの連携が可能
○撮影現場・日時などを記録できるので作業報告に便利
○傷が付きにくく、ゴミが付着しづらいサファイアクリスタルレンズを採用
○ポリプロピレンコーティングにより優れた管内通過性を実現
○耐久性に優れた防水ユニバーサルコネクタを装備

RIDGID（リジッド）　検査カメラ

『モデル80200』は、大画面タッチ操作カメラ駆動制御の大口径調査用
オールインTVカメラシステムです。

特殊鋼製ボディ・カメラの高強度。
HD Sonyサファイアレンズを搭載しています。

また影像距離計は、測位相式レーザーモードです。

【特長】
■高強度の特殊鋼製ボディ・カメラ
■HD Sonyサファイアレンズを搭載
■20×光学ズーム×12デジタルズーム
■着脱式充電バッテリ18650mAh搭載
■影像距離計は、測位相式レーザーモード

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

大口径調査用オールインTVカメラシステム『モデル80200』

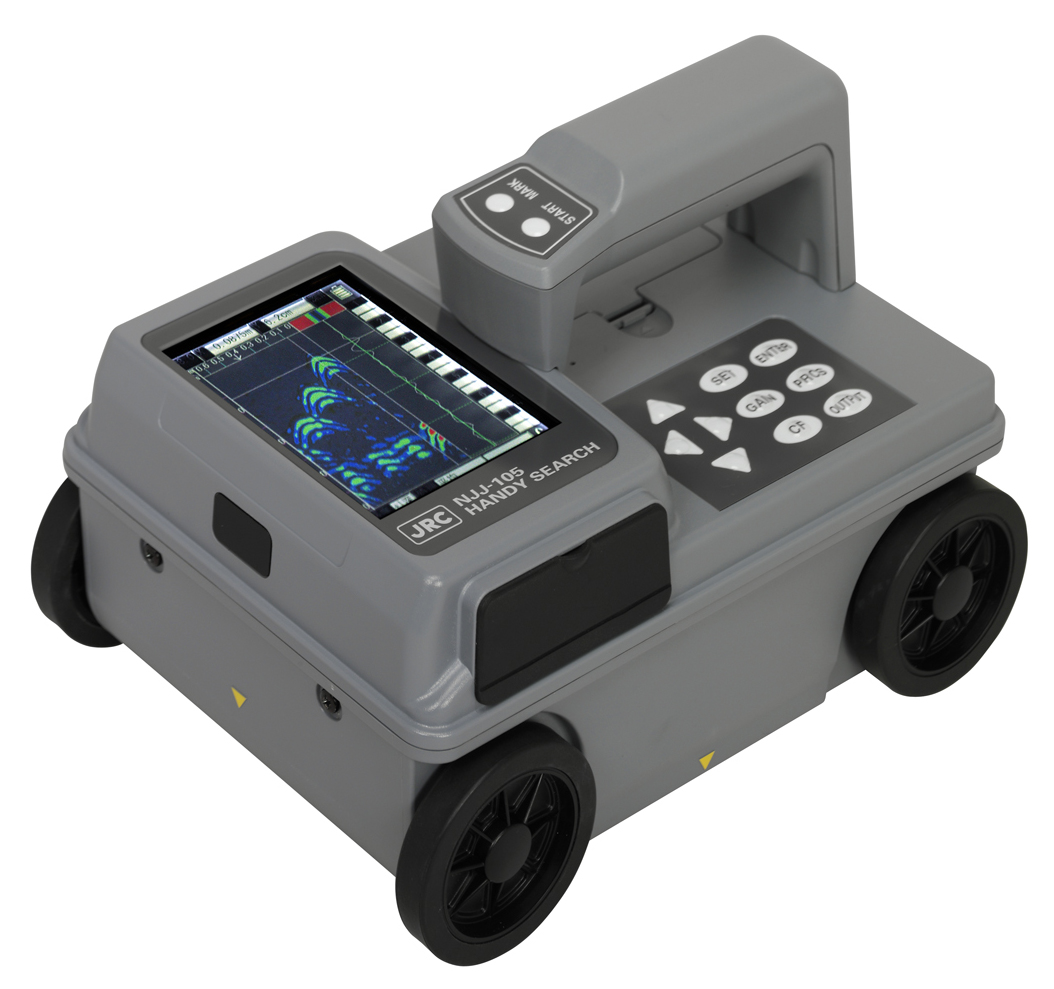

日本無線製のコンクリート内部探査用のレーダ探査機・鉄筋探査機（ＲＣレーダ）
NJJ−105は操作性（小型軽量）はそのままに、センサー部の大幅な性能向上で、水平方向探査の高分解能化及び埋設鉄筋の探査精度向上を実現しました
●探査深度300mm
●水平方向探査の高分解能化
　かぶり厚さ１７５ｍｍで鉄筋間隔４０ｍｍの鉄筋を判別可
●かぶり厚さが浅い鉄筋の探査性能向上
　かぶり厚さ５ｍｍの鉄筋も鮮やかに表示
■探査距離ピッチの高精細化
　従来５ｍｍの探査距離ピッチを２．５ｍｍに向上
●軽量コンパクト
　本体表示部とアンテナ部が一体構造により、コンパクト！更に約1.2kgと軽量のため片手で容易に操作可能
●画像処理機能の追加
　ユーザー表面波処理、平均波処理
●深度校正値のワイド化
　比誘電率２〜２０
●起動状態選択機能
　前回作業終了時の状態を保持可能
●距離方向表示切替機能
　１画面表示の約５０ｃｍを約１００ｃｍに切替、深い鉄筋の反射の解析を容易に
●鉄筋位置の自動検出機能
　自動マーカ機能を搭載し、鉄筋や埋設物の位置を自動でマーク
●鉄筋・鋼管からCD管・塩ビ管まで探査

【実技試験対策向け格安レンタル】ハンディサーチ　NJJ-105

『HDV540』は、240°関節式先端を備えた6mm径のカメラと有線ハンドセットが
含まれた高精細度アーティキュレーティング・ビデオスコープです。

関節式カメラチップの簡単な片手操作は、標準的なカメラチップがアクセスできない
障害領域での観察を容易にします。

また、画像や動画は高解像度の大型カラーディスプレイや外部モニターで見ることができ、
SDメモリーカード(付属)やUSBフラッシュ・ドライブに保存できます。

【特長】
■関節式プローブの先端は最大240°の視野角を調整
■高解像度320×240ピクセルの3.5インチ(89mm)カラーLCD TFT
■コンパクトで高解像度の防水(IP67)カメラプローブ
■グレアフリーのクローズアップ視野
■4GB SDカードに20,000以上の画像を保存

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

高精細度アーティキュレーティング・ビデオスコープ『HDV540』

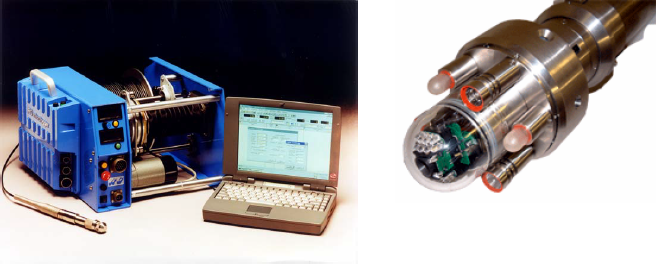

『マイクロロガー2システム』は、ロバートソンジオロギング社製の
孔内カラーカメラ装置です。

井戸掘削直後の孔壁の状態或いはストレーナ埋設後の状態の検査、
井戸内部の定期的な検査及び井戸洗浄後の状態の確認などに好適。

鮮明なカラー画像を収録することが可能で、鉛直方向だけでなく、
側方も自由に見ることができる回転式カラーカメラを使っています。

【特長】
■井戸内部の鮮明なカラー画像を収録可能
■回転式カラーカメラを使っている
■データはデジタルのビデオ画像或いは静止画像としてCDに保管できる
■現場でモニタ用のテレビに画像を写すことができる
■ビデオカセットへのデータ収録も可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

孔内カラーカメラ装置『マイクロロガー2システム』

超音波C-SCAN画像診断装置「InsightScan IS-202」は、超音波を使って非破壊で製品内部を評価する装置です。
高速・高解像度新型スキャンシステムで、最小0.5μm各軸移動量、超高速A/D変換ボードとの組合わせにより微小欠陥検出が可能です。オプションで最高500MHzの高周波対応可能です。

超音波C-SCAN画像診断装置　『IS-220』

『R-CAM1000』は、コンパクト設計で移動・設置も簡単な
ポータブル井戸調査カメラです。

STANDARD MODELの「XLT」と、ADVANCED MODEL「TLE」をラインアップしております。
ご要望の際はお気軽にお問い合わせください。

【特長】
■コンパクト設計で移動・設置も簡単
■操作は簡単で誰でも使える
■明るく鮮明な映像
■映像は内蔵メモリへ記録ができる
■現場に応じた電源供給方式

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

ポータブル井戸調査カメラ『R-CAM1000』

実用的な工業用途センサーとして、樹脂板やフィルムの溶着検査や欠陥検査など幅広い検査分野や膜厚測定・変位計測などに適用が可能。
光が通れば何でも断面計測が可能です。

◆まずはお気軽に「活用事例集」をダウンロードして下さい◆

詳細はお問合せフォームからお問合せ下さい。

光干渉(WLI)センサー【活用事例集アリ】

今まで検査ができなかったΦ2mm以下の細径穴を検査するために開発

【特徴】
○外径Φ1mm、Φ1.4mm、Φ1.9mmの3機種をご用意
○光学系はファイバー式ではなく、セルフォックスを採用
　ファイバー方式に比べ高解像度で明るい映像が得られる
○接眼部にフォーカス調節機能を付加
○ミラーチューブ装着により、側視方向の観察が可能
○LEDグリップは高輝度白色ledを採用し、操作性を重視
●その他の機能や詳細は、資料請求もしくはカタログダウンロード下さい

工業内視鏡　極細リジットボアスコープ　Φ2mm以下対応

アテクトは『受託検査サービス』を承っております。

豊富な分析・検査装置による試料の評価が可能で、
評価専門員によるレポートを提出致します。

強度試験機等の各種分析・検査装置を所有しておりますので、ニーズに
合わせて対応致します。ご用命の方は、お気軽にお問い合わせください。

【特長】
■豊富な分析・検査装置による試料の評価が可能
■評価専門員によるレポートを提出
■その他、欠陥、構造、組成に関する分析・解析手法をご提案

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

受託検査サービス

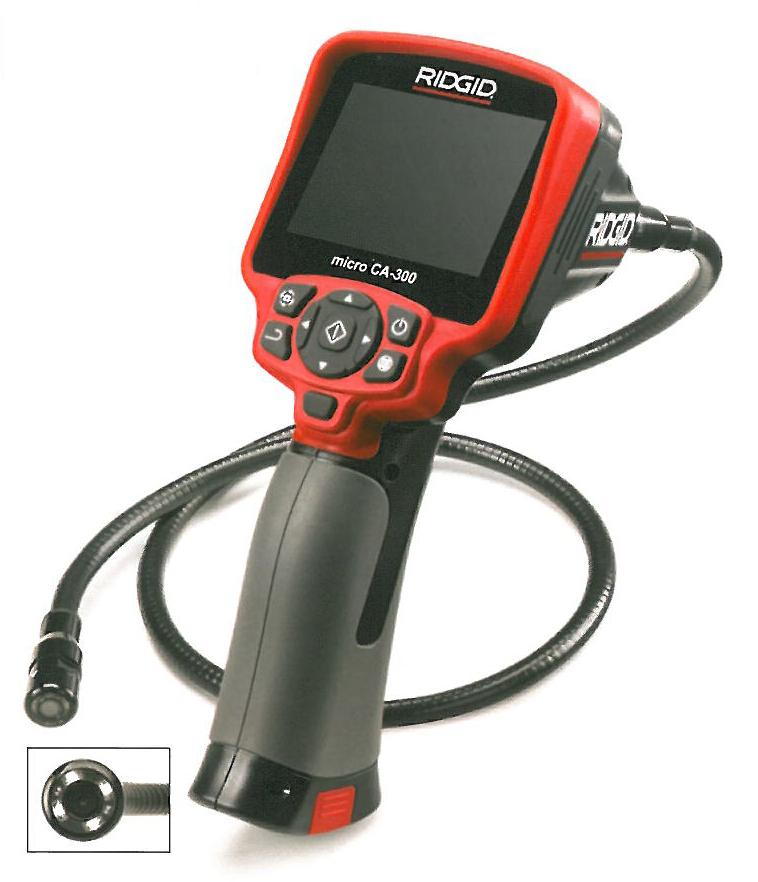

micro CA-300　デジタル検査カメラは、見やすい3.5インチカラーTFT液晶を採用し、画面が見やすく、先端のカメラには10段階に光量調整ができる超高輝度LEDを装備しています。また、モニター表示画面は、90度ずつ回転させることができます。人間工学に基づいて設計されたグリップと押しやすい操作ボタンで片手で簡単に操作できます。TVやパソコンに接続して、画像や動画を見ることができます。また、バッテリー、AC電源のどちらでも使用できます。単体での使用はもちろんのこと管内検査カメラ（シースネイク）と組合わせることで、モニターとしても利用することが出来ます。また、90cm（標準）ケーブルアッセンブリにオプションのエクステンションケーブルを取り付けることで最大9ｍまで延長可能です。また、6ｍｍカメラヘッドケーブルアッセンブリもあり、様々な用途に対応できます。内蔵メモリの他に、SDカードに保存することができ（最大32GB）、また、USBケーブルでパソコンに接続することでパソコン経由でデータをその場でメールすることも可能です。
詳しくはお問い合わせ、もしくはカタログをご覧ください。

micro CA-300　デジタル検査カメラ

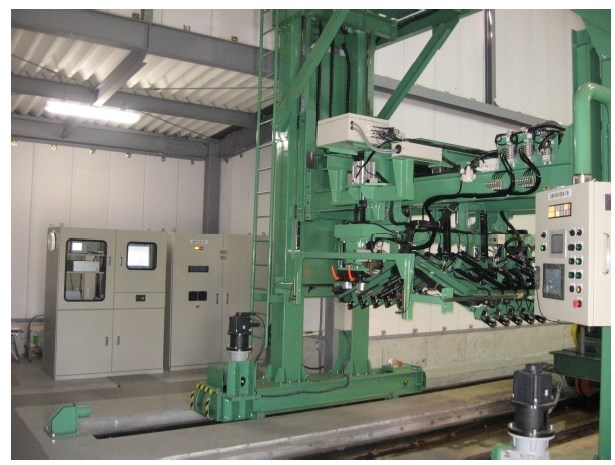

非破壊検査機器システム品の設計製作などを行っているダイヤ電子応用が
取り扱う「鋼管の超音波探傷装置」のご案内です。

配管用鋼管や構造用鋼管において、直径3mまでの大径鋼管の長手溶接部を
オフラインで超音波探傷する装置「コンドル」をはじめ、建築用角コラム
超音波探傷装置「ボクシー」や小径ロータリー式 超音波探傷装置などを
ラインアップしております。

【ラインアップ（一部）】
■大型溶接鋼管SAW超音波探傷装置「CONDOR」
■引抜鋼管 自動超音波探傷装置「SADDLE」
■建築用角コラム超音波探傷装置「BOXY」
■オンラインERW 超音波探傷装置
■ERW ミルコン超音波探傷装置

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『鋼管の超音波探傷装置ご案内』

『EM50100（バッテリ搭載型ユニット）』は、側視/原点復帰・録画バッテリ付押込み式CCDカメラです。従来ケース別置型とケーブル径Φ９~Φ７・バッテリ容量８，８００→変更７，０００ｍＡｈ従来の製品を改良、モニタDVRバッテリを搭載。サイズはL50×W25×H64cmで、ドラムを変更し軽量コンパクト化しました。φ7 同軸ケーブルの使用を推奨しています。
【特長】
■従来の製品を改良
■モニタDVRバッテリ搭載型
■ドラム変更・軽量コンパクト化
■サイズ：L50×W25×H64cm
■Φ７ 同軸ケーブル
管内・管壁状況動画映像は従来別置きケース型モデル内参照ください
※詳しくはPDF改良連絡資料カタログをご覧いただくか、お気軽にお問い合わせ下さい。

押込み式CCDカメラ『EM50100（バッテリ搭載型ユニット）』

『CMX／CMX DL』は、一般・腐食検査用の超音波厚さ計です。

Bスコープ表示、自動零点校正、自動温度補正、スキャンモード、
差厚測定モードなど様々な機能を搭載。また、画面の文字を大きくするなど
見易さ・操作性も向上させました。

さらに、専用ソフトウェア(DakView3)も付属しております。

【特長】
■膜厚測定機能搭載
■一般・腐食検査用
■見易さ・操作性が向上
■スキャンモード(高速サンプリング＆最小値・最大値ホールド機能)
■専用ソフトウェア(DakView3)付属

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

超音波厚さ計『CMX／CMX DL』

FX81-DLは、0.001mm分解能と測定範囲30mの優れた基本性能に加え、豊富な機能と自動検査にも対応する高い汎用性を備えた超音波探傷器です。

DAC、TCG、DGS、曲面補正機能（CSC）等の超音波探傷に必要な機能と、超音波厚さ計の最上位モデル「CMX3-DL」の全機能が利用できる厚さ計モードを標準で内蔵しています。堅牢性に優れたアルミボディ、防塵・防滴対応（IP65）、太陽光でも優れた視認性を実現するBlanview液晶ディスプレイにより、悪環境でも安心して使用できます。優れた省電力設計と大容量バッテリーにより18時間もの長時間動作を実現、また万一の際に備え乾電池での動作にも対応しました。
拡張性に優れた外部入出力を備え水浸探傷や自動探傷にも対応、汎用性に優れた高性能超音波探傷器です。

■特徴
・屋外でも見やすいBlanviewディスプレイ
・約30m（鋼換算）の驚異的な測定範囲
・高精度での測定を約束する、0.001mm表示の高分解能測定モード
・超音波厚さ計最上位機種「CMX3-DL」のすべての機能を標準搭載
・バッテリーとAC電源に加え乾電池での操作に対応

超音波探傷器『FX81-DL』

フランス東部のブザンソンに位置するイマソニック社は、1989年創業以来、医療及び工業分野向け超音波プローブの設計及び製造で世界最高水準の技術を誇るプローブ製造メーカーです。30年の間に、ピエゾ複合材料を取り入れた超音波振動子を何世代も進化させました。
このテクノロジーは市場において、抜群のパフォーマンスと信頼性を認められています。世界中の高度なNDT技術要求を満たす豊富な実績と経験ともとに、お客様のアプリケーションに合ったプローブを提案・設計・製作致します。

イマソニックの代名詞ともいえるフェーズドアレイプローブ。1989年の創業以来、非破壊検査分野において幅広いアレイプローブを提供しております。リピート発注が多いのは、高度な要求を満たす抜群のパフォーマンスと信頼性の証です。

Imasonic社超音波プローブ

◆国内最大級サイズのサンプル撮影
最大φ1,000mm x 1,370mmサイズ，100kgのサンプルを，450kVミニ/マイクロ，240kVマイクロフォーカスの3線源で撮影可能。大型Al・Ti鋳物や大型FRP部品などの非破壊評価を，国内で迅速に実施することが出来ます。

◆計測用CTによる高精細データ取得
独エンジニアリング規格VDI/VDE2630に準拠した計測用マイクロフォーカスX線CTを利用可能。中・小型樹脂部品や小型金属部品の寸法評価だけではなく，高コントラスト分解能と幾何学ボケの少なさが要求される複合材内部評価に最適です。

◆専門エンジニアによるオペレーション
航空宇宙・非破壊エンジニアによる，X線CT撮影・ボリューム解析のオペレーション，レポート作成。NAS410レベル3検査員資格を保有するエンジニアによる丁寧な技術相談・案件依頼までのサポートを行います。

※詳しくはWEBサイトまたは、PDFをダウンロードして頂くか、お問い合わせください。

X線CT受託サービス【非破壊評価・3次元測定・リバースENG】

Explorerは市場で最もコンパクトで汎用性が高く、過酷な現場でも安心して使用できる頑丈な筐体(IP65に準拠）の最新超音波探傷器です。
カスタムやオリジナルソフトウエア開発により、他社との差別化を図ることが出来ます。
自由度が高い開発環境：オープンプラットフォームで、オリジナルソフトウエアの開発環境も充実しています。
システムへのインテグレート事例も豊富。

TPAC社製　小型高性能超音波探傷器【Explorer】

・高精度検査が必要な給排水管、ボイラー、床下、屋根、空調ダクト、内燃機　配管などの狭小場所で使用されています。
・動画、静止画が記録できます。
・メモリーした動画、静止画はモニターで、またパソコンにデータを移動して　閲覧できます。

工事用ビデオスコープ　IPLEX FX　レンタルします！

STATOGRAPH CM+/CMはSTATOGRAPH ECMの上位機種でCM+はモニター一体型になります。複数の探傷周波数から任意周波数を選択して検査を実施、クリアランス補正などの従来機能に加え、アナログフィルタと切替可能な、より急峻なデジタルフィルタを標準で搭載し、STATOVISIONなどの応用ソフトウェア・ハードウェアを追加することで、今まで探傷を諦めていた最終加工形状部品の検査が可能となっています。更に単なる探傷検査の実施のみならず、得られた傷信号を２次元マッピング表示することで、視覚情報として材料表面状態を把握する事が可能となり、品質管理者やオペレータが、判別しにくい欠陥を特定したり、品種や材質毎にパラメーターの調整や検討を行う等のスタディーが出来ます。またWi-Fiルータと接続すればパラメータ操作、信号モニタをタブレット・スマートフォンなどのWebブラウザから行う事が可能になりました。

小型渦流探傷器「STATOGRAPH CM+/CM」

『IR1300RL』は、顕微鏡本体にオリンパス製BX53を使用した
赤外線顕微鏡です。

高解像度赤外線CMOSカメラとイメージエンハンサソフトにより、
各種シリコンデバイスの界面の各部寸法を鮮明な画像で計測できます。

また、独自のイメージエンハンサソフトにより、張り合わせウエハーの
アライメントマークずれ計測が可能です。

【特長】
■各種シリコンデバイスの界面の各部寸法を鮮明な画像で計測
■顕微鏡本体にBX53オリンパス製を使用
■X軸、Y軸、Z軸は手動動作タイプ
■アライメントマークずれ計測が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

赤外線顕微鏡『IR-1300RL』

当製品は、光源に紫外線用LEDと白色LEDを搭載したバッテリ式LEDブラックライトです。連続点灯は３時間以上で非破壊検査用に適しており、白色LEDとの切り替えも可能です。また、バッテリー切れまで安定した紫外線強度を維持します。

【特長】
■非破壊検査用に適している
■光源に紫外線用LEDと白色LEDを搭載
■小型軽量で本体の重量は約５８０ｇ（バッテリー含む）
■前面強化フレームを標準採用
■Li-ionバッテリーを採用し完全コードレス化

※詳細は資料請求して頂くかダウンロードからPDFデータをご覧下さい

LEDブラックライト 【バッテリ式紫外線探傷灯】

TMS株式会社は、企業様の技術支援、サポート事業、試作・開発支援など、
様々な支援事業を展開しております。

社会・産業・セキュリティー分野における「可搬式X線検査システム」の
開発・顧客提案・基礎データ取得、評価の技術支援をサポート。

また、高感度の新型ラインセンサー開発のアドバイザーとして技術支援し、
非破壊検査で一般的な技術では、X線の減弱で画像化が難しいことから
検出方式の開発なども行っています。

【事業内容】
■某大手企業事業支援
■某大学連携企業の開発支援
■新コア技術の応用(企業連携事業)
■コア技術の活用(企業連携事業)

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

エンジニアリング技術支援サービス

株式会社テクノ電子は、先進的な非破壊検査システムサプライヤーとして
、渦電流探傷(ECT)、超音波探傷(UT)のプローブの開発・製造を中心に、
非破壊検査に関するさまざまなニーズにお応えしています。

また、世界の先進的技術を取り入れて生まれた技術・システムをユーザー
企業の現場で有効活用していただくため、テクニカルアドバイス、
デモンストレーション、トレーニング及び解析評価も提供しております。

【事業内容】
■渦電流および超音波探傷プローブ他、各種探傷システム機器の製造販売
■探傷機器、非破壊検査装置のメンテナンスに係る業務
■電子制御機器の製造、販売およびメンテナンスに係る業務
■探傷機器、非破壊検査装置の輸入販売及び国内代理店の業務
■現地非破壊検査の支援業務　など

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

株式会社テクノ電子　事業紹介

『Cheetah EVO』は、装置サイズW1,650×D1,400×H2,050mmの
マイクロフォーカスX線透視・CTシステムです。

ナノフォーカスモードと高出力モードを両立したマルチフォーカスX線管搭載。

16ビット(65000階調)フラットパネルディテクタによる抜群の表現力のほか、
電子部品だけでなく、樹脂部品、ゴム部品、金属部品等様々な用途に有効です。

【特長】
■ナノフォーカスモードと高出力モードを両立した
　マルチフォーカスX線管搭載
■16ビット(65000階調)フラットパネルディテクタによる抜群の表現力
■様々な用途に有効

商号：YXLON

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

マイクロフォーカスX線透視・CTシステム『CheetahEVO』

『超音波探傷検査』は、金属等の物質表面に探触子と呼ばれるセンサーを当て、
超音波を入射します。

金属と空気といった異なる物質の境界で超音波は反射される為、
その性質を利用し、試験体内部に存在するきずからの反射エコーにより、
きずの位置や大きさを測定。

探傷方法は大きく2種類の方法に分類されており、試験面から斜めに超音波を
入射させて、溶接部等の探傷で用いられる斜角探傷法と、試験面から垂直に
入射し、軸や板材等の探傷で用いられる垂直探傷法があります。

【特長】
■試験体内部に存在するきずからの反射エコーによりきずの位置や大きさを測定
■探傷方法は大きく2種類の方法に分類
■ノギス等で計測できない材料の厚みを測定することもできる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

超音波探傷検査

極間型磁気探傷器のベストセラー機種として、あらゆる探傷シーンで採用されてきました。

探傷能力はJIS試験片7/50をクリアすると共にリフティングパワーも米国規格（ASTM E1444）を満足させ、カタログスペック以上の性能を有しています。

極間型磁粉探傷装置（ヨーク式磁粉探傷器）

クラックグロースモニターＣＧＭ-７は、（英国）マテレクト社が永年に亘る試験研究と経験により開発した、交流電位差法（ACPD）によりき裂の成長をモニターする測定器です。

き裂成長モニタ　ＣＧＭ－７

『GO-SCAN』は高解像度CMOSディテクタと、軽量なX線発生器を搭載したテレダインICM社製の携帯型X線装置です。バッテリー駆動で、従来のフィルム、イメージプレートではなくCMOSフラットパネルの採用により、リアルタイムで画像を見る事ができ、撮像データをPCに保存し編集が可能です。

【特長】
■非破壊検査に最適
■CMOSフラットパネル採用
■撮像データをPCに保存し編集が可能
■広い温度範囲に渡って動作
■あらゆる種類の機械的侵害にも耐える

※詳細は資料請求して頂くかダウンロードからPDFデータをご覧下さい

携帯型X線装置『GO-SCAN』【非破壊検査に最適！】
