研究機関において、構造物の振動データは、その性能評価や安全性評価に不可欠です。特に、橋梁などのインフラ構造物においては、微小な変位やたわみを正確に計測し、経年劣化や異常を早期に発見することが重要です。従来の有線式計測システムは、設置に手間とコストがかかるため、広範囲な計測や長期的なモニタリングには課題がありました。当社の無線式 加速度計測システムは、これらの課題を解決します。

【活用シーン】
* 橋梁、ダム、トンネルなどの構造物の振動計測
* 地盤振動、地震観測
* 各種実験における振動データの取得

【導入の効果】
* 高精度なデータ収集による研究の質の向上
* 設置の容易さによる研究効率の向上
* 長期的なモニタリングによる構造物の健全性評価

精密測定機器業界では、測定結果の正確性を確保するために、機器の安定性が非常に重要です。特に、振動や外部からの影響を受けやすい環境下では、機器のわずかな揺れや歪みが測定誤差を引き起こす可能性があります。この問題を解決するために、堅牢でありながら省スペース化を実現する部材が求められます。当社の極薄アングルは、わずか0.3mmの厚さでありながら、SUS304ステンレス鋼を使用しており、高い強度と耐久性を両立しています。これにより、精密測定機器の筐体や内部構造を安定させ、正確な測定をサポートします。

【活用シーン】
・精密測定機器の筐体補強
・内部部品の固定
・振動対策

【導入の効果】
・機器の安定性向上
・測定精度の向上
・省スペース化
・耐久性の向上

地盤モニタリングでは、安全性に関してポジションセンサが特に重要です。難しいのは、測定長と、それにもかかわらずコンポーネントを取り付けるためのスペースの不足です。
当社のRFセンサモデルは、このようなアプリケーション向けに設計されています。この磁歪式Temposonicsセンサの特別な機能は、最大20メートルの長さの測定ストロークに起因します。さらに、センサロッドは柔軟性があるので、スペースが限られている場合でも簡単に設置でき、また、この変位センサをコンパクトなサイズに収納できるため、低コストの輸送が可能です。
この用途の広いセンサには、最大20ヶ所の位置を同時に正確に測定できるモジュラープロファイルも用意されています。非常に頑丈なプロファイルは、基本的なプロファイルセクションと、組み立てたときに目的の長さを実現するいくつかの延長部品で構成されています。

SR１Eは屋外や防水性を要求される厳しい使用環境用とし低価格でハイパフォーマンスを実現したモデルです。

SR1Aは屋外や、防水性を要求される厳しい使用環境用として、低価格でハイパフォーマンスを実現したモデルです。

土木・建築業界の水中、土中での変位計測に課題はありませんか？

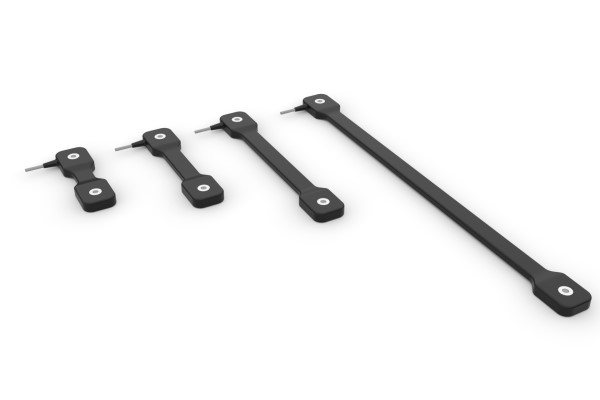

変位センサ『DSシリーズ』はゴム構造の静電容量型変位計センサです。
堅牢で振動のある環境で変位軸がずれても壊れることなく計測可能！
物体の変位、変形、クラックなどの計測ができます。シリコンゴム製で防水構造（IP68相当）なので振動のある場所、屋外、水中など劣悪な環境下でも使用できます。

【特長】
◆簡単な取り付け（M6用穴2か所）
◆屋外、高湿度など悪環境で使用可能。
◆全天候使用（耐UV コーティング）
◆耐振動、堅牢構造。

※仕様詳細はPDFをダウンロードしてご覧ください。お気軽にお問い合わせください。

『SPC-52／VSE-15D6』は、Windows(R)PCを搭載した携帯用振動計です。

高分解能サーボ型速度計とのシステム構成（最大9成分）により、
高精度の振動計測を実現します。

主に、建造物の動揺観測や健全度モニター、常時微動観測、振動実験観測など
様々な用途にご使用頂けます。

【特長】
■チャンネル毎に「加速度」/「速度」/「変位」を選択
■リアルタイム表示（任意の9チャンネル）
■測定範囲：1cm/sec（0.1～70Hz）
■上下/水平測定方向切替機構付

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

『DPS』は、完全にAPI670準拠した渦電流近接測定システム性能と
デジタル設定の柔軟性を備えた製品です。

要求される出力形式に応じて、「MX2033」、「MX2034」の2つの
変換器とそれぞれに対応したプローブ、拡張ケーブルで構成。

現場で予め設定するプローブ先端径、製造元、拡張ケーブル長、
ターゲット材質、直線範囲などの条件だけでなく、現場で変動する
条件を踏まえた構築をすることが可能なシステムです。

【特長】
■API670準拠した渦電流近接測定システム性能
■現場で変動する条件を踏まえた構築することが可能なシステム
■電子＝機械リレーにも対応した、防振性を備えた機能を内蔵
■アラーム設定と起動遅延はそれぞれ独立してプログラムが可能
■リモコンでスイッチ経路の変更やリセット操作が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

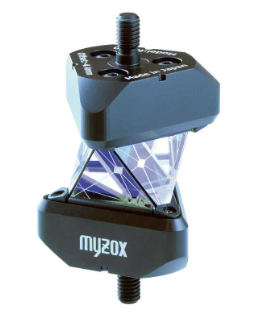

『REVO360』は、「ZEROシリーズ」のメンテナンス性、デザインを
踏襲した360度プリズムです。

広く使われている9mmφピンポールを使用。プリズム高を変更する
場合は、ピンポールの長さで調整します。

また、プリズム部が独立構造・接着剤不使用の為、万が一破損した場合、
割れた部分のみを交換修理ができます。

【特長】
■「ZEROシリーズ」のメンテナンス性、デザインを踏襲
■アルミブロックの削り出しによる印象的なボディー
■万が一破損した場合、割れた部分のみを交換修理可能
■9mmφピンポール対応

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

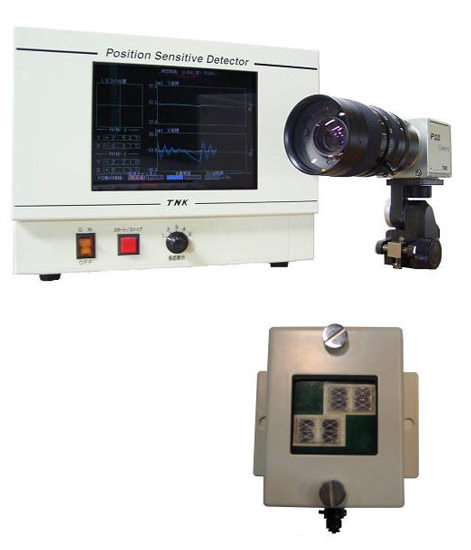

『PSD変位測定器』は、非接触型高速・高精度の静的・動的変位測定器です。

従来のレーザー式やレーダー式変位計では実現できなかった遠距離、広視野での
ターゲットの平面上の静的・動的な2次元変位計測を可能にしました。

建築構造物の耐震診断、土木構造物の維持管理・劣化診断、振動モニタリングや、
杭動的載荷試験時の変位測定など、幅広い測定に応用することができます。

【PSDカメラ 特長】
■標準 100mの測定距離
■広い視野 1000×1000mm(測定距離100m)
■高い精度 0.25mm(測定距離100m)
■2次元計測(上下方向・左右方向)
■標準1ターゲット

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『MX8030』は、VIBELOCKコネクタと3軸ケーブルを備えたφ8mm
プローブで構成された製品です。

API670で要求されるすべての標準接続ねじ径と形状に適応。

2mmのフルレンジに対応していて、MX8031とMX2033とともに使用する
場合にAPI670に準拠した測定パフォーマンスになるよう設計されています。

【特長】
■VIBELOCKコネクタと3軸ケーブルを備えたφ8mmプローブで構成
■API670で要求されるすべての標準接続ねじ径と形状に適応
■API670に準拠した測定パフォーマンスになるよう設計
■BN社の「3300」および「3300XL」のφ8プローブと完全互換性

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

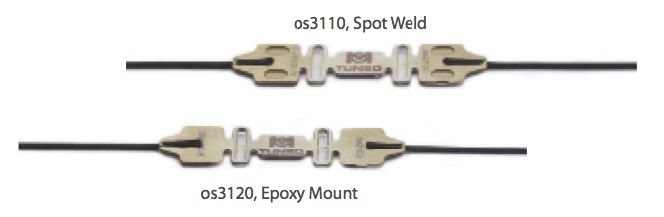

「os3100」は、ステンレスで覆われており、ＦＢＧを保持し、実装中に起こりえる繊細な光ファイバーの折損問題を防いております。
永年期間の継続使用を考慮し、内部へのＦＢＧ組み付けは接着剤を使用しておりません。
構造物表面への溶接取付タイプと接着取付タイプの２種をご用意しており、実装作業わずか数分で完了します。
「溶接取付タイプ」は実装直後からご使用いただくことができます。
「接着取付タイプ」は２４時間室温放置で硬化できる従来の

電気式ひずみゲージに近い実装作業でご使用いただけます。

その他詳細は、カタログをダウンロード、もしくはお問い合わせください。

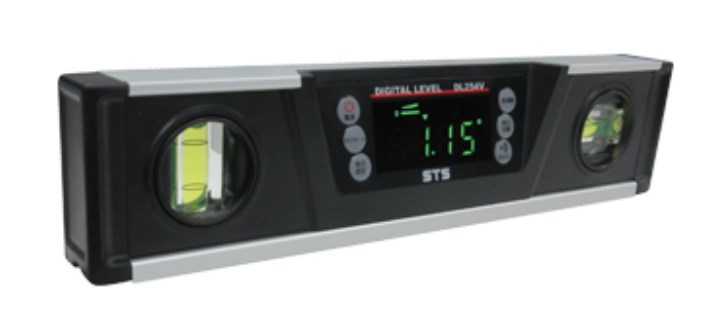

『DL254V』は、デジタル表示部がLED液晶で暗闇での作業でも液晶が
見やすく読み取りやすい、デジタル傾斜計です。

任意の角度をゼロセット可能。防塵・防水IP54相当で現場でも安心して
使用可能です。

本体を逆さまにするとデジタル表示部の数値も反転。測定面はV字カット、
パイプの上でも安定します。

【特長】
■LED液晶で暗闇での作業でも液晶が見やすく読み取りやすい
■任意の角度をゼロセット可能（比較表示モード）
■防塵・防水IP54相当
■反転する液晶表示
■マグネットV字溝（マグネット付）
■最小表示0.05°・電池残量警告・気泡管付き

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『DC-120B-B』は、外径がφ34mmの小型傾斜計です。

アタッチメントを変えることで、挿入式、埋設型、回収型など多用途に
適用可能。細径ですのでボーリング孔は86mmの削孔で設置できます。

また、回収型として使用した場合、回収・整備・再校正することにより
再使用が可能です。

【特長】
■小型(容積の社内比 1/2・質量社内比で 1/2)のため取扱いが容易
■ボーリング孔は86mmの削孔で設置できる
■回収・整備・再校正することにより再使用が可能(回収型の場合)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

『CE32R』は高分解能なパルス出力機能を搭載しており、精密機器/計測機器に好適です。
また、使用温度範囲が広く、振動衝撃にも強いとともに、防滴性を兼ね備えているため過酷な環境下でもご使用いただけます。

【特徴】
■高分解能
・最高分解能144,000ppr
・360～144,000ppr各種パルス数を用意
・ご要望のパルス数にカスタム対応可

■中空軸
・省スペースに取付可能な中空軸タイプ(貫通軸)をラインナップ
・中空軸内径φ６
・シャフト形状は、カスタム対応可

■耐環境性
・防滴仕様IP65により、オイルミスト環境下でも使用可
・金属製パルスディスクの採用により耐衝撃性を向上
・-20～85℃の温度範囲で安定的出力

※詳しくは、製品カタログをご覧ください。お問い合わせもお気軽にどうぞ。
