複雑形状品の寸法評価とは？課題と対策・製品を解説

【VFORMとは】
デジカメ三次元計測に加え、計測後の後作業を支援するシステムです。

市販の一眼レフカメラで写真を撮れば、CAD図や検査表をその場で出力します。
高価な専用計測機が必要なく、3Dスキャナー等に比べ「持ち運びに便利」「場所の制限が少ない」「短い時間での計測」等のメリットがあります。
撮影後の後作業も、お客様ごとにカスタマイズいたしますので、本当に欲しい計測結果だけを抽出し自動出力します。

計測対象物を、「モデル化したい」「寸法検査を省力化したい」「三次元的に位置関係を把握したい」「取り付け箇所との取り合いが知りたい」等のご要望があるお客様は、是非お気軽にお問い合わせください。

【特徴】
1.計測結果を直ぐ確認 （撮影後、5分程度で成果品（CAD図や検査表）を出力します）
2.様々な後作業支援 （計測結果をお客様の会社に合わせてカスタマイズして出力します）
3.計測時間の短縮・少人数化 （１人で素早く計測可能になります）
4.計測作業の省力化 （対象物を検査場や定盤上に移動する手間が省けます）
5.計測結果の安心感 （作業者による測定誤差・バラツキがなくなります）

デジタルカメラ計測自動図化システム VFORM(ブイフォーム)

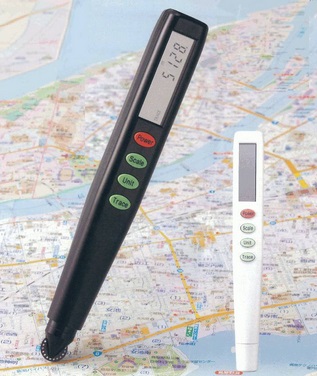

線長測定機ペンタイプマップメータ　「CV-10」は、どのような形の線でも、どんな縮尺の線でも、簡単に測定することができます。操作も簡単です。
先端の測輪を測定しようとする線の上に合わせ、始点から必要点まで線の上をなぞるだけ。
受信機を使用すれば、赤外線通信によりＰＣへ測定値のデータ転送も可能となっています。

【こんな所におススメ】
○ドライブに
○運行計画に
○建築に
○ハイキングに

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

線長測定機　ペンタイプマップメータ　「CV-10」

投影機により細かい製品を0.001台から測定します。厳しい公差の製品をチェックする検査機器です。

設備　投影機

『PIXXIS2 Ver.1』は、デジタルカメラで撮影された画像から三次元座標を
求めることで、写真を介して計測データとCADデータの関連がわかり易く
表示できます。

デジタルカメラ三次元計測技術に、計測位置ターゲット設置を不要とする
エッジ認識技術を組み込みました。

複数の写真上の同一点を自動認識でき、計測点を写真上で指定する作業が
無いので、撮影後すぐに計測結果を得られます。

【特長】
■手軽に計測
　・トータルステーションに比べ扱いが簡単
　・屋内・屋外の使用や、狭い場所、海上でも計測可能
■写真と計測データの連動
　・写真上で三次元長さを確認
　・データ取り間違えミスの防止

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

デジタルカメラ三次元計測システム『PIXXIS2 Ver.1』

『3D Walker＋Digital Forest』は、画像データと点群データ、そして
姿勢の情報を組み合わせたSLAM技術を用いた3次元マッピングシステムです。

コンパクトかつ軽量なシステムであり、バックパックの他
手持ち、林内機械に取り付けた移動体計測にも使用可能。
お気軽にレンタルできますのでご連絡ください。

GPSを必要としないので、正確なデータが受信しにくい地域、
林内での利用に適しています。

【特長】
■1ha計測10～20分
■ゆっくり歩くだけで3D計測完了
■単木分析ソフトにデータを入れるだけで詳細単木情報が出来上がり

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

スキャナ『3D Walker＋Digital Forest』

『ScanStation P30/P40』は、計測時間、計測範囲、正確性、耐久性において
理想的で、ディテールも確実に取得するレーザースキャナーです。

堅牢なレーザースキャナーは、-20℃から+50℃の過酷な温度環境でも動作し、
また、防水・防塵の規格であるIP54に準拠。

Leica ScanStationのポートフォリオは、ハードウェア、ソフトウェア、
サービス、トレーニング、およびサポートの包括的なソリューションを
ご提供します。

【特長】
■正しい選択
■過酷な環境でも高パフォーマンスを実現
■ダウンタイムの短縮
■スキャニングのトータルシステム

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

レーザースキャナー『ScanStation P30/P40』

産業用ロボット、機械・工具の総合商社ウエノが取扱う測定機を
ご紹介いたします。

ミツトヨ社製「超高精度CNC三次元測定機」をはじめ、
東京精密社製「CNC粗さ輪郭形状測定機」など多数の製品を取扱っています。

現場の条件に合わせてお選びいただける豊富なラインナップをご用意しています。

【ラインアップ(抜粋)】
■ミツトヨ
　・超高精度CNC三次元測定機
　・CNC三次元測定機
■東京精密
　・カールツァイス CNC三次元測定機
　・東京精密 CNC三次元測定機
■ニコンインステック
　・X線検査システム
　・CT検査システム
■ライカマイクロシステムズ
　・残留異物自動解析システム

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

測定機ソリューション

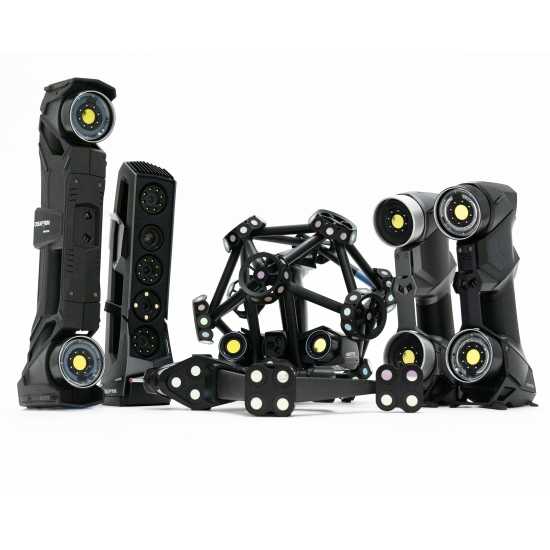

ジャパンマシナリー株式会社は、高速スキャンで現場での作業時間を
大幅に短縮できる3Dスキャナーをラインアップしております。

【Go！SCAN SPARKはこんな方におすすめ】
0.1m～4mまでのワークに対しての色彩情報と高精度の両立を求めるユーザー様(考古学・文化財修復など)へ。
★複雑な表面でも素早く測定。たった1回で正確な測定を可能にします。

【HandySCAN シリーズはこんな方におすすめ】
0.05～4mまでの金型、複雑形状ワークの測定に苦戦されているユーザー様へ。
★製造現場向け高速＆高精度の3DスキャナーとポータブルCMMです。

【MetraSCAN シリーズはこんな方におすすめ】
0.2～6m以上の大型鋳造製品のなどの測定に丸1日費やしているユーザー様へ。
★真の携帯性を備えたメトロロジー・グレード(寸法検査レベル)の3Dスキャナーで、
作業時間の大幅な短縮と広域の精度保証をご提供します。

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

【スピード・精度・扱いやすさの揃い踏み】3Dスキャナー

デモ機有りますのでデモをご希望の方はご連絡ください。貴社までお持ちしてのデモも可能です。

■FORCIPOL（フォーシポール）
研磨機のベース装置です。研磨ステージを1軸と2軸からお選び頂けます。

■FORCIMAT（フォーシマット）
FORCIPOLに接続することで自動研磨機としてご使用できます。
個別荷重のみの使用なら　FORCIMAT-52
全体荷重も使用する場合は　FORCIMAT-102
をお選び下さい。

■DOSIMAT（ドージマット）
自動で研磨材、潤滑剤の供給が出来ます。正確な滴下量を行うことで難しいバフ研磨の再現性が上がります。

＜特長＞
●ベースのFORCIPOLは安定性のある筐体設計で精密な研磨が可能です。

●ヘッドのFORCIMATは多種多様の試料ホルダー、オプションを取り揃えております。特注製作も可能。

●ヘッドは横方向に回転移動しますので、ベースの外に移動させれば手動研磨時も邪魔になりません。

●自動供給器のDOSIMATはプログラム制御で正確な滴下量を管理できます。

●後付けで自動機に仕様変更することも可能です。

試料研磨機『FORCIPOLシリーズ』手動＆自動研磨可能

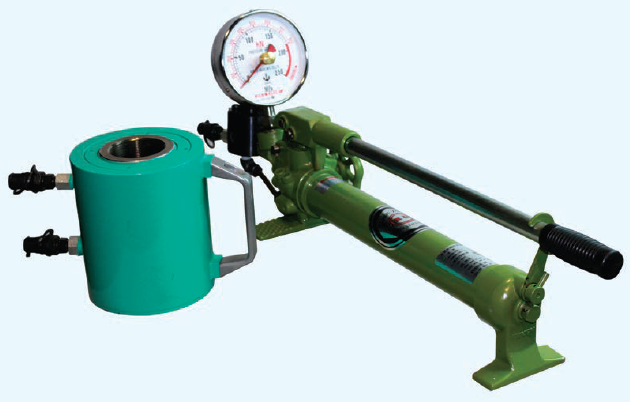

『プロテスター TI-80』は、測定可能アンカーサイズがM33～M56、
D25～D51の大口径対応の超軽量アンカー引張強度試験機です。

プリンター付で、圧力変換器との組み合わせによりディジタル化。

重さ19kg、高さ174cm、外径152mm、内径62mmと
超軽量センターホールシリンダーです。

【特長】
■大口径対応
■超軽量・超小型
■最大測定荷重：800kN
■測定可能アンカーサイズ：M33～M56、D25～D51
■片手で持ち運び可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

アンカー引張強度試験機『プロテスター TI-80』

UT-3M-EMAは、電磁超音波トランスデューサー（EMAT）を使用する、高性能な電磁超音波厚さ計です。従来の超音波厚さ計のように、カプラント（接触媒質）を塗布する必要が無く、簡便に金属の厚さを測定することができます。

プロフェッショナルな用途に対応する複数のマニュアル測定モードに加え、初心者向けの簡易測定モードも搭載し、どなたでもすぐにご使用になれます。
1.2～200mmの測定範囲、シングル・エコー、エコー・エコー等の複数の測定モードを搭載し、様々な測定用途に対応します。さらに、見やすい3.5インチの高精度ディスプレイを採用、長時間の検査でもストレスなく使用できます。

■特長
・1.2mm～200mm（鉄）の測定範囲
・カプラント（接触媒質、液体）の塗布が不要
・塗装材の素地（母材）の厚さを簡単に測定
・グラインダーなどで酸化被膜（錆・スケール）を落とさず測定可能
・マニュアル測定モードに加え、初心者向けの簡易測定モードも搭載
・データ管理ソフトウェアが標準で付属

※詳しくはPDF資料をご覧いただくか、お問い合わせください。

電磁超音波厚さ計『UT-3M-EMA』

日本無線製のコンクリート内部探査用のレーダ探査機・鉄筋探査機（ＲＣレーダ）
NJJ−105は操作性（小型軽量）はそのままに、センサー部の大幅な性能向上で、水平方向探査の高分解能化及び埋設鉄筋の探査精度向上を実現しました
●探査深度300mm
●水平方向探査の高分解能化
　かぶり厚さ１７５ｍｍで鉄筋間隔４０ｍｍの鉄筋を判別可
●かぶり厚さが浅い鉄筋の探査性能向上
　かぶり厚さ５ｍｍの鉄筋も鮮やかに表示
■探査距離ピッチの高精細化
　従来５ｍｍの探査距離ピッチを２．５ｍｍに向上
●軽量コンパクト
　本体表示部とアンテナ部が一体構造により、コンパクト！更に約1.2kgと軽量のため片手で容易に操作可能
●画像処理機能の追加
　ユーザー表面波処理、平均波処理
●深度校正値のワイド化
　比誘電率２〜２０
●起動状態選択機能
　前回作業終了時の状態を保持可能
●距離方向表示切替機能
　１画面表示の約５０ｃｍを約１００ｃｍに切替、深い鉄筋の反射の解析を容易に
●鉄筋位置の自動検出機能
　自動マーカ機能を搭載し、鉄筋や埋設物の位置を自動でマーク
●鉄筋・鋼管からCD管・塩ビ管まで探査

【実技試験対策向け格安レンタル】ハンディサーチ　NJJ-105

当社では、工具顕微鏡を使用し、製品や部品の寸法を計測いたします。

200mm×150mmまでの大きさに対応。
非接触でXY方向の二次元の測定が可能です。

コネクタ製品やカメラ部品など、±0.02mmといった
高精度の公差がある複雑で精密な寸法測定を得意としています。

測定箇所を拡大して肉眼で確認できるため、バリ・ホコリ・形状異常を
認識しながら、測定物の評価が可能であり、図面と製品から判断し、
測定箇所に応じた切断やカットを行い、より良い方法で測定します。

【特長】
■200mm×150mmまでの大きさに対応
■非接触でXY方向の二次元の測定が可能
■高精度の公差がある複雑で精密な寸法測定に適している
■測定箇所を拡大して肉眼で、バリ・ホコリ・形状異常などを確認可能
■図面と製品から判断し、測定箇所に応じた切断やカットを行い、
　より良い方法で測定する

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【寸法測定について】工具顕微鏡

◆国内最大級サイズのサンプル撮影
最大φ1,000mm x 1,370mmサイズ，100kgのサンプルを，450kVミニ/マイクロ，240kVマイクロフォーカスの3線源で撮影可能。大型Al・Ti鋳物や大型FRP部品などの非破壊評価を，国内で迅速に実施することが出来ます。

◆計測用CTによる高精細データ取得
独エンジニアリング規格VDI/VDE2630に準拠した計測用マイクロフォーカスX線CTを利用可能。中・小型樹脂部品や小型金属部品の寸法評価だけではなく，高コントラスト分解能と幾何学ボケの少なさが要求される複合材内部評価に最適です。

◆専門エンジニアによるオペレーション
航空宇宙・非破壊エンジニアによる，X線CT撮影・ボリューム解析のオペレーション，レポート作成。NAS410レベル3検査員資格を保有するエンジニアによる丁寧な技術相談・案件依頼までのサポートを行います。

※詳しくはWEBサイトまたは、PDFをダウンロードして頂くか、お問い合わせください。

X線CT受託サービス【非破壊評価・3次元測定・リバースENG】

■　光源、バッテリーを携帯顕微鏡に一体化！
わずらわしい配線のない、電池ボックスやLEDマルチ照明が内蔵されています。
■　正立像型でルーペのように像が見やすい
一般的な顕微鏡は像が反転しますが、本製品はダハプリズムを光学系に採用しているため、像が反転しない正立像で観察できます。そのためルーペのように扱いやすく操作が簡単です。
■　マルチライティング機能搭載
9灯高輝度白色LEDを3灯ずつON/OFFでき、また、全灯の輝度調整が可能です。被検体によって照明の当て方を変えることができるため、立体感が増し観察しやすくなっています。
■　精密スケール標準装備
精密スケールを接眼部へ内蔵したので、観察物の長さの測定ができます。(各倍率によって目盛幅が異なります)
■　C/CSマウントカメラ取付レンズアダプター（別売）
別売りのTS-HM-USB2　カメラ接続レンズアダプターを使用すれば、C/CSカメラを取り付けることができます。カメラで撮影した像はモニター表示や画像保存が可能です。
■　製品の背面にネジ穴があり別売りのスタンドのネジで固定して使用することも可能なため、様々な状況に対応可能です。

LED照明付ハンディマイクロメーター 25x

線長測定機　「スケールマスター・プロ」は、地図・図面上のあらゆる形状の線を簡単に測定することができます。
人間工学に基づいたデザインにより持ちやすく・液晶の確認も容易にできます。ドライブ・ハイキング等のホビー用途から積算・見積の業務用途まで、幅広い場面でご利用になれます。

【特徴】
○豊富な計測機能
→33種類の縮尺値を内蔵・最大3個のユーザー縮尺の設定が可能
→平均値算出機能
→カウント機能
○面積値・体積値の計算機能
→たて-よこの長さを計測することで面積値を算出
→高さをあらかじめ入力させておけば、体積値も自動算出

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

線長測定機　「スケールマスター・プロ」

『Cheetah EVO』は、装置サイズW1,650×D1,400×H2,050mmの
マイクロフォーカスX線透視・CTシステムです。

ナノフォーカスモードと高出力モードを両立したマルチフォーカスX線管搭載。

16ビット(65000階調)フラットパネルディテクタによる抜群の表現力のほか、
電子部品だけでなく、樹脂部品、ゴム部品、金属部品等様々な用途に有効です。

【特長】
■ナノフォーカスモードと高出力モードを両立した
　マルチフォーカスX線管搭載
■16ビット(65000階調)フラットパネルディテクタによる抜群の表現力
■様々な用途に有効

商号：YXLON

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

マイクロフォーカスX線透視・CTシステム『CheetahEVO』

『LiAir V70』は、GreenValley International（GVI）によって、
軽量のUAVや小型無人航空機システムへの搭載用として
設計・製造されたLiDAR測量機器です。

高精度の3D点群データを提供でき、林業を含むさまざまな業界の
アプリケーションに適しています。

また、高解像度デジタルカメラをオプションで装備することにより、
トゥルーカラーの3D点群を生成可能です。

【製品仕様（一部抜粋）】
■レーザーセンサー：Livox AVIA
■範囲精度：±2cm
■検出範囲（@100klx）
　・190m@10%反射率
　・230m@20%反射率
　・320m@80%反射率
■システム精度：±5cm

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

小型軽量　UAV LiDARシステム『LiAir V70』

『REVO360』は、「ZEROシリーズ」のメンテナンス性、デザインを
踏襲した360度プリズムです。

広く使われている9mmφピンポールを使用。プリズム高を変更する
場合は、ピンポールの長さで調整します。

また、プリズム部が独立構造・接着剤不使用の為、万が一破損した場合、
割れた部分のみを交換修理ができます。

【特長】
■「ZEROシリーズ」のメンテナンス性、デザインを踏襲
■アルミブロックの削り出しによる印象的なボディー
■万が一破損した場合、割れた部分のみを交換修理可能
■9mmφピンポール対応

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

追尾用360度プリズム『REVO360』

熱交チューブ水浸式超音波肉厚測定装置『IRIS』は、超音波により
チューブ内面から残肉厚を正確に測定できる装置です。

タービン先端の反射ミラーで管壁に超音波を送受信。

水圧によってタービンが高速回転し、ミラーも同時に回転することで
全周のデータが得られます。

【特長】
■断面画像を見ながらリアルタイムの測定が可能
■減肉箇所の内外面区別が可能
■一体構造で現場への搬出入が容易、現場操作性に優れる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

熱交チューブ水浸式超音波肉厚測定装置

高い表示機能により直感的に 鉄筋の位置、かぶり厚さを測定


プロフォメーター PM-630AI/650AIは、第6世代プロフォメーターを代表して、40年前から積み重ねられてきた成果を引き継ぎます。
プロフォメーター PM-630AI/PM-650AIは、設計により保護された新世代のプロフォメータータッチスクリーンユニットを使用します。この測定器は、他に例のない現場測定/分析機能を提供し、測定作業に対するリアルタイム制御を可能にします。

【特長】
■着脱可能なプローブカート
■人間工学に基づく軽量設計の握り心地の良いラバーグリップ
■より高い解像度により鉄筋検出機能を強化した新型プロフォメーターユニバーサルプローブ
■プローブの向き（水平、垂直、頭上）を自動的に記録可能な測位センサー

【鉄筋探査機の販売】プロフォメーター　PM-630AI/650

レーザー超音波可視化検査装置 LUVI-SP2は、レーザーで超音波を視ることができ、自動車･航空機･発電プラント･造船･鉄鋼･電子部品などの内在欠陥を非破壊検査する装置です。
非接触走査ですので、曲面部･段差部･狭あい部などの複雑形状部を伝わる超音波を可視化して欠陥検出することができます。

【特徴】小型、高精度、モバイル・ポータブル高速スキャニング

【主な用途】
　石油・天然ガス・発電設備のパイプライン損傷検出、鉄道輸送車軸の欠陥検査、複合材料の層間剥離・亀裂検査、3Dプリント中のオンライン検査等

レーザー超音波可視化検査装置「LUVI-SP2」

当社では、GPSが届かない場所、夜や暗闇でも自己位置推定を実現し、
空間認識と衝突回避センサーにより、ぶつかることなく自律航行が可能な
無人航空機『Hovermap』を取り扱っております。

ドローンに搭載して、構築物等にギリギリまで接近しての飛行や室内外の
狭小空間などで、非常に安定した飛行ができるため、物陰や入り組んだ箇所など
周囲の環境に影響されることなく、地形や形状の3Dスキャンを行うことが可能です。

ご要望の際はお気軽に、お問い合わせください。

【特長】
■自己位置推定と環境地図作成を同時に行う
■非GNSS環境でも飛行制御や自律航行が可能
■3D空間認識とリアルタイムモニタリング

※詳しくはPDFをダウンロードしていただくか、お問い合わせください。

無人航空機『Hovermap』
