■ 固定倍率のハンディタイプマイクロスコープ
倍率　20×･50×･100×･200×の4種類を用意
■ LED照明18灯直射方式(電源は別売です）
凸凹の少ない平面状な物に最適な明るい照明です。
■ 正立像型でマイクロスコープなのにルーペのように像が見やすい
一般的なマイクロスコープ(顕微鏡）は像が反転してしまいますが、像が反転しない正立像で観察できます。そのためルーペのように観察しやすく操作が簡単です。
■ 精密スケール標準装備
精密スケールをマイクロスコープの接眼部へ内蔵したので、観察物の長さの測定ができます。(各倍率によって目盛幅が異なります)
■ C/CSマウントカメラ取付カメラアダプター（別売）
別売りのカメラ接続アダプターを使用しC/CSカメラを取り付けが可能。市販の顕微鏡用スマートフォンアダプターを使用すると、スマートフォンでの撮影も可能です。
■ 電源は3種類の電源をご用意しています。（別売）
電池ボックス、ACアダプター、USBアダプターの3種類の電源アダプターから選択可能。
■　反射しやすい対象物の場合オプションの拡散板で観察し易い
照明部分に簡単に取り付け可能

LEDライト付ミクロメータスコープ　（電源別売り）

線長測定機ペンタイプマップメータ　「CV-10」は、どのような形の線でも、どんな縮尺の線でも、簡単に測定することができます。操作も簡単です。
先端の測輪を測定しようとする線の上に合わせ、始点から必要点まで線の上をなぞるだけ。
受信機を使用すれば、赤外線通信によりＰＣへ測定値のデータ転送も可能となっています。

【こんな所におススメ】
○ドライブに
○運行計画に
○建築に
○ハイキングに

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

線長測定機　ペンタイプマップメータ　「CV-10」

『Model3100』は、受光素子にリニアアレー素子を採用し、
高速測定を実現した光干渉式膜厚測定装置です。

スペクトル解析ソフトを標準搭載することにより、多層膜(通常3層まで)の
同時測定および光学定数(n,k)の測定が可能。

各種膜特性に適合したきめ細かなパラメータの設定ができ、より豊富な
各種膜構造の膜厚測定ができます。

【特長】
■高感度高分解能ヘッド(オプション)にて酸化膜換算で70μmまで測定可能
■100倍レンズ(φ0.75μmの微小スポット)も使用可能
■プロセスに適合した特殊膜測定用のプログラム設定が容易に実現可能
■さまざまなアプリケーション(磁気ヘッド、FPD、材料研究等)に対応し、
　用途別に試料台作成可能(オプション)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

光干渉式膜厚測定装置『Model3100』

投影機により細かい製品を0.001台から測定します。厳しい公差の製品をチェックする検査機器です。

設備　投影機

産業用ロボット、機械・工具の総合商社ウエノが取扱う測定機を
ご紹介いたします。

ミツトヨ社製「超高精度CNC三次元測定機」をはじめ、
東京精密社製「CNC粗さ輪郭形状測定機」など多数の製品を取扱っています。

現場の条件に合わせてお選びいただける豊富なラインナップをご用意しています。

【ラインアップ(抜粋)】
■ミツトヨ
　・超高精度CNC三次元測定機
　・CNC三次元測定機
■東京精密
　・カールツァイス CNC三次元測定機
　・東京精密 CNC三次元測定機
■ニコンインステック
　・X線検査システム
　・CT検査システム
■ライカマイクロシステムズ
　・残留異物自動解析システム

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

測定機ソリューション

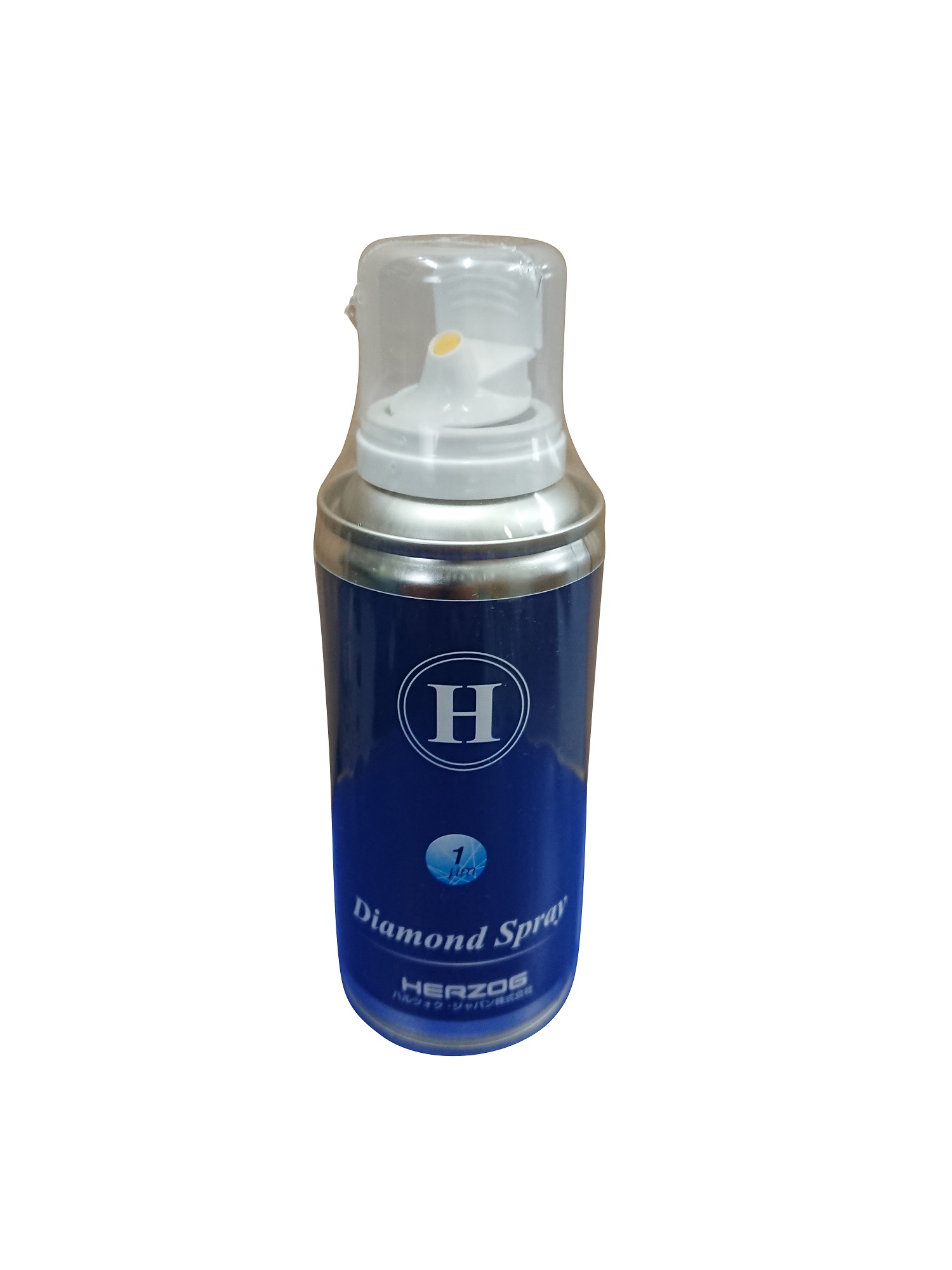

スプレータイプのダイヤモンド研磨材です。シュー！とバフに吹き付けるだけ。最も個人差の出にくい研磨剤です。砥粒以外の余分な成分が殆どないので研磨時の排水が非常に少なく環境にも優しい研磨材です。
アルミナ研磨剤で排水ホースや配管が詰まったというご経験のある方は、ダイヤモンドスプレーがお勧めです。
また、アルミナ研磨剤やスラリー研磨材の様に砥粒が流れにくいので、研磨中に何度も研磨材を継ぎ足す必要もありません。
ペーストの研磨材を使いやすくしたイメージです。

【特長】
〇豊富なサイズ（μ）とタイプ（単結晶・多結晶・天然）を取りそろえております。

〇誰でもムラ無く塗布が出来ます。

〇しっかりとバフに留まり長期使用出来ます。

〇ほぼダイヤモンド砥粒しか入っておりませんので研磨機を汚しません。

★Amazonでも購入出来ます。下記のリンクからご確認ください。

試料研磨材『ダイヤモンドスプレー』

当社では、工具顕微鏡を使用し、製品や部品の寸法を計測いたします。

200mm×150mmまでの大きさに対応。
非接触でXY方向の二次元の測定が可能です。

コネクタ製品やカメラ部品など、±0.02mmといった
高精度の公差がある複雑で精密な寸法測定を得意としています。

測定箇所を拡大して肉眼で確認できるため、バリ・ホコリ・形状異常を
認識しながら、測定物の評価が可能であり、図面と製品から判断し、
測定箇所に応じた切断やカットを行い、より良い方法で測定します。

【特長】
■200mm×150mmまでの大きさに対応
■非接触でXY方向の二次元の測定が可能
■高精度の公差がある複雑で精密な寸法測定に適している
■測定箇所を拡大して肉眼で、バリ・ホコリ・形状異常などを確認可能
■図面と製品から判断し、測定箇所に応じた切断やカットを行い、
　より良い方法で測定する

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【寸法測定について】工具顕微鏡

当カタログは、測量機械の販売・点検・修理を行っている
株式会社近藤インスツルメンツが取り扱う『測定・計測関連機器』を
掲載した製品カタログです。

従来品に比べテープが3倍の速さで巻き取れる「マイスチール」、
対象物に可視光レーザーを当て、ボタンを押すだけの「ボッシュレーザー距離計」、
コンパクトで使いやすい勾配測定器「デジレベルコンパクト」など
掲載しております。ご要望の際は、お気軽にご相談ください。

【掲載カテゴリ】
■巻尺・コンベックス
■距離計・ノギス
■水平器・勾配計
■探知機
■はかり　など

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

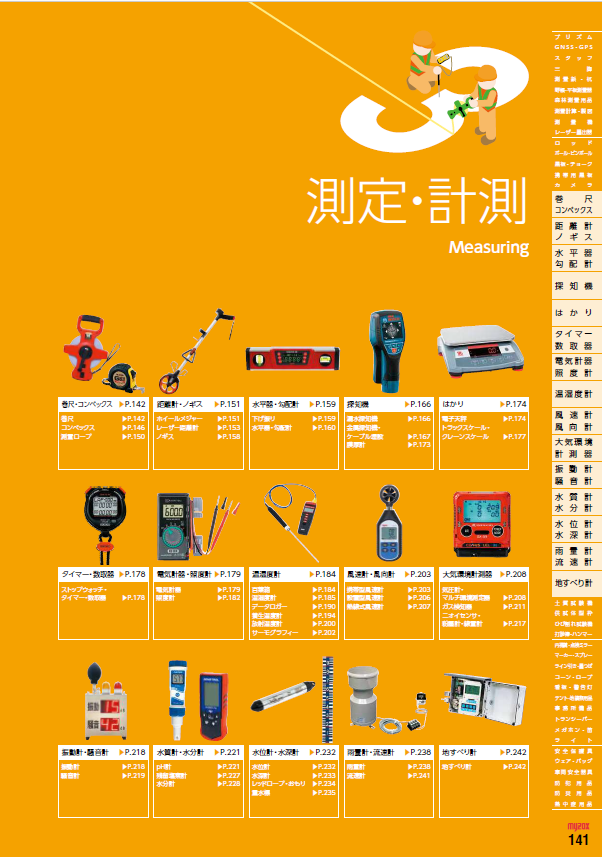

測定・計測関連カタログ

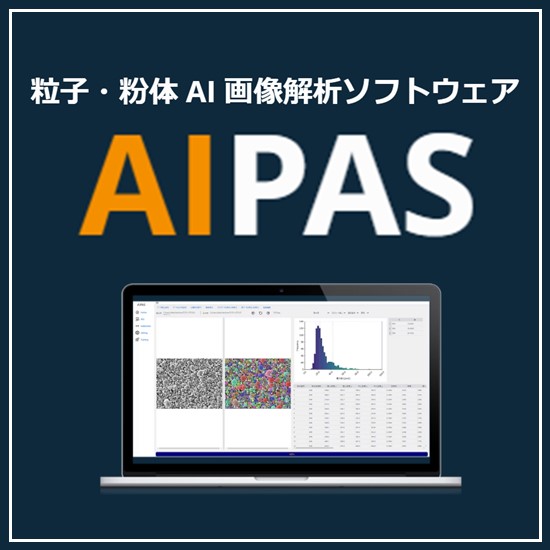

AI粒子画像解析ソフト『AIPAS』は、AIによる粒子画像の精密解析を可能にするソフトです。
従来の二値化処理を超えたDeep Learning解析で、複雑な粒子画像の検出・計測が手軽に行えます。

電子顕微鏡画像や、密集粒子の画像データ解析・計測でお困りの方は​
是非一度、本ソフトウェアで業務課題解決をご検討ください。

【特長】
■約70万個/25種類以上の粒子を学習したAIモデル搭載
■凝集・密着した粒子の粒界を自動で正確に認識
■既存画像処理では解析が難しい二次凝集粒子、焼結体、結晶粒子、金属結晶構造の高精度解析が可能
■ユーザー様画像に最適化させる為のカスタマイズ可能
■AIPASをベースにユーザー様で追加学習も可能

＊無償でのデモ解析を承っております。デモ解析後にデモライセンスのお貸出しもしております。お気軽にご連絡いただければ幸いです。

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

金属表面構造の画像解析はAI粒子画像解析ソフトウェア AIPAS

■　光源、バッテリーを携帯顕微鏡に一体化！
わずらわしい配線のない、電池ボックスやLEDマルチ照明が内蔵されています。
■　正立像型でルーペのように像が見やすい
一般的な顕微鏡は像が反転しますが、本製品はダハプリズムを光学系に採用しているため、像が反転しない正立像で観察できます。そのためルーペのように扱いやすく操作が簡単です。
■　マルチライティング機能搭載
9灯高輝度白色LEDを3灯ずつON/OFFでき、また、全灯の輝度調整が可能です。被検体によって照明の当て方を変えることができるため、立体感が増し観察しやすくなっています。
■　精密スケール標準装備
精密スケールを接眼部へ内蔵したので、観察物の長さの測定ができます。(各倍率によって目盛幅が異なります)
■　C/CSマウントカメラ取付レンズアダプター（別売）
別売りのTS-HM-USB2　カメラ接続レンズアダプターを使用すれば、C/CSカメラを取り付けることができます。カメラで撮影した像はモニター表示や画像保存が可能です。
■　製品の背面にネジ穴があり別売りのスタンドのネジで固定して使用することも可能なため、様々な状況に対応可能です。

LED照明付ハンディマイクロメーター 25x

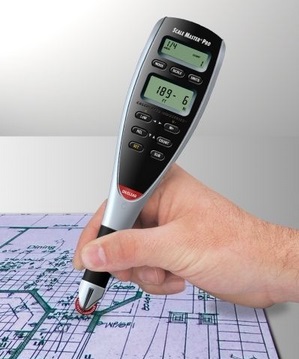

線長測定機　「スケールマスター・プロ」は、地図・図面上のあらゆる形状の線を簡単に測定することができます。
人間工学に基づいたデザインにより持ちやすく・液晶の確認も容易にできます。ドライブ・ハイキング等のホビー用途から積算・見積の業務用途まで、幅広い場面でご利用になれます。

【特徴】
○豊富な計測機能
→33種類の縮尺値を内蔵・最大3個のユーザー縮尺の設定が可能
→平均値算出機能
→カウント機能
○面積値・体積値の計算機能
→たて-よこの長さを計測することで面積値を算出
→高さをあらかじめ入力させておけば、体積値も自動算出

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

線長測定機　「スケールマスター・プロ」

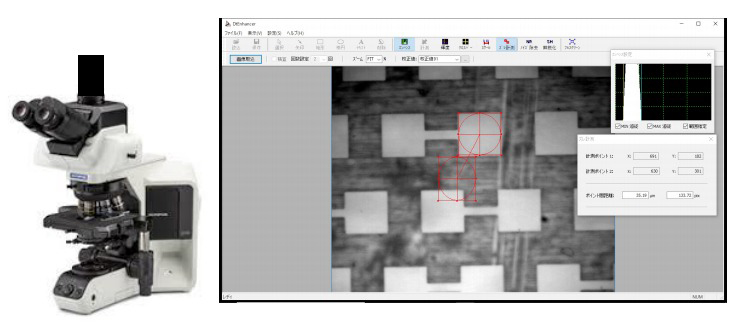

『IR1300RL』は、顕微鏡本体にオリンパス製BX53を使用した
赤外線顕微鏡です。

高解像度赤外線CMOSカメラとイメージエンハンサソフトにより、
各種シリコンデバイスの界面の各部寸法を鮮明な画像で計測できます。

また、独自のイメージエンハンサソフトにより、張り合わせウエハーの
アライメントマークずれ計測が可能です。

【特長】
■各種シリコンデバイスの界面の各部寸法を鮮明な画像で計測
■顕微鏡本体にBX53オリンパス製を使用
■X軸、Y軸、Z軸は手動動作タイプ
■アライメントマークずれ計測が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

赤外線顕微鏡『IR-1300RL』

粒子・粉体解析に特化したAI粒子画像解析ソフト『AIPAS』は、AIによる個別粒子検出・計測を簡単に実現するソフトです。
二値化不要のDeep Learningモデルにより、従来の画像処理の課題を解決します。

電子顕微鏡画像や、密集粒子の画像データ解析・計測でお困りの方は​
是非一度、本ソフトウェアで業務課題解決をご検討ください。

【特長】
■約70万個/25種類以上の粒子を学習したAIモデル搭載
■凝集・密着した粒子の粒界を自動で正確に認識
■既存画像処理では解析が難しい二次凝集粒子、焼結体、結晶粒子、金属結晶構造の高精度解析が可能
■ユーザー様画像に最適化させる為のカスタマイズ可能
■AIPASをベースにユーザー様で追加学習も可能

＊無償でのデモ解析を承っております。デモ解析後にデモライセンスのお貸出しもしております。お気軽にご連絡いただければ幸いです。

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

結晶粒子の画像解析はAI粒子画像解析ソフトウェア AIPAS

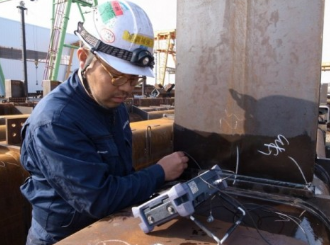

『超音波探傷検査』は、金属等の物質表面に探触子と呼ばれるセンサーを当て、
超音波を入射します。

金属と空気といった異なる物質の境界で超音波は反射される為、
その性質を利用し、試験体内部に存在するきずからの反射エコーにより、
きずの位置や大きさを測定。

探傷方法は大きく2種類の方法に分類されており、試験面から斜めに超音波を
入射させて、溶接部等の探傷で用いられる斜角探傷法と、試験面から垂直に
入射し、軸や板材等の探傷で用いられる垂直探傷法があります。

【特長】
■試験体内部に存在するきずからの反射エコーによりきずの位置や大きさを測定
■探傷方法は大きく2種類の方法に分類
■ノギス等で計測できない材料の厚みを測定することもできる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

超音波探傷検査

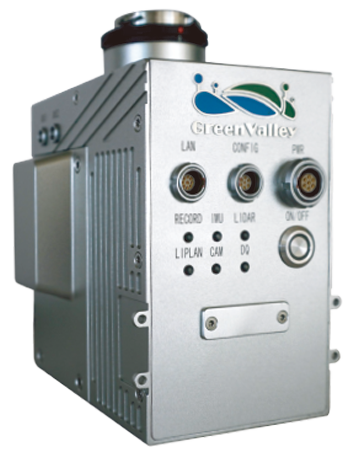

『LiAir V70』は、GreenValley International（GVI）によって、
軽量のUAVや小型無人航空機システムへの搭載用として
設計・製造されたLiDAR測量機器です。

高精度の3D点群データを提供でき、林業を含むさまざまな業界の
アプリケーションに適しています。

また、高解像度デジタルカメラをオプションで装備することにより、
トゥルーカラーの3D点群を生成可能です。

【製品仕様（一部抜粋）】
■レーザーセンサー：Livox AVIA
■範囲精度：±2cm
■検出範囲（@100klx）
　・190m@10%反射率
　・230m@20%反射率
　・320m@80%反射率
■システム精度：±5cm

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

小型軽量　UAV LiDARシステム『LiAir V70』

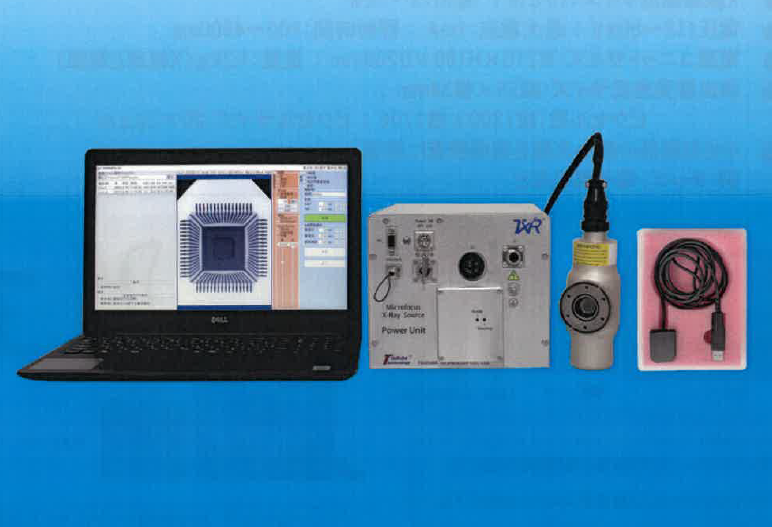

『TXR-H1R50PS-01』は、マイクロフォーカスX線源と高精細検出器を
用いた微小撮影システムです。

パルスX線を用いて、電子部品の微小欠陥検出に好適。

小型軽量かつ超高精度で、簡単操作にて安全安心にお使いいただけます。

【特長】
■小型軽量
■超高精度
■操作簡単
■安全安心

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

マイクロフォーカスX線検査システム　TXR-H1R50PS-01

株式会社南雲製作所では、『高精度画像寸法測定器』を導入致しました。

工具顕微鏡とCNC画像測定器をひとつにした、誰でも簡単に高精度測定ができる装置です。

プレスサンプル品や繰り返して測定するものを得意としており、測定者のスキル、
難しい設定が必要な3次元測定器でなくても、安定した測定が可能。

現在、金型の引き合いを多数いただいており、サンプル測定のリードタイムを
短縮するために導入いたしました。従来の1/2の時間で測定できる予定です。

【検査器情報】
■メーカー：（株）キーエンス
■機械種別：高精度画像寸法測定器
■形式：LM-1000/1100
■軸移動量：x200 y100
■繰り返し精度：±0.1～0.9μm
■測定精度：0.7μm～
■導入時期：2021年9月

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

プレス金型【導入検査器】高精度画像寸法測定器

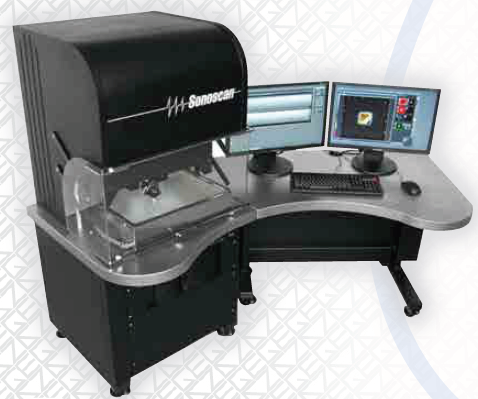

『Gen6』は、ゲート内の微弱な信号波形の変化もより高感度で検出し、
画像化が可能な高精度超音波顕微鏡です。

異なる複数の深さを同時にスキャン可能。
最大100ゲートの計測ができます。

さらに、「SonoSimulator」搭載により、各層の界面波形を分離することが
難しいスタック・ダイや薄膜多層サンプルの解析をサポートします。

【特長】
■高速サンプリングレート
■水再循環システム
■PolyGate機能搭載
■スキャン・リファレンス標準搭載
■Windows7(64bit)対応

商号：日本バーンズ株式会社

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

高精度超音波顕微鏡『Gen6』

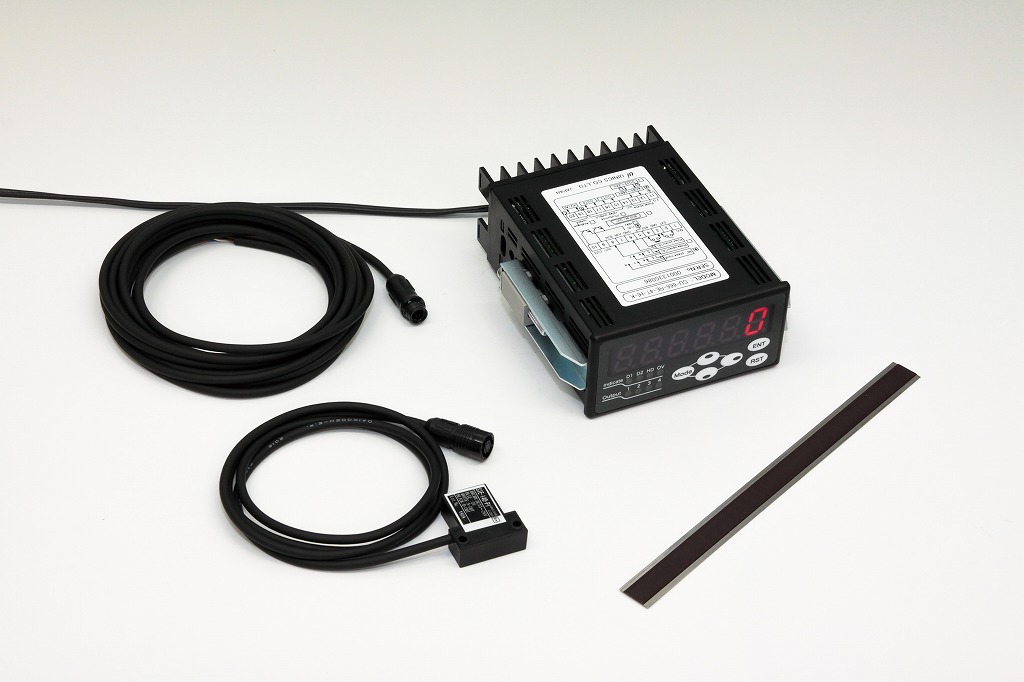

SI-140PACは、表示器を付属し電源AC100Vが有ればすぐに使えるリニアエンコーダーのパッケージ商品です。
２ｍの磁気スケールが標準装備で後から延長も可能（最大長∞）
カウンター表示　最小表示値0.1mm。

今まで巻尺やゲージを当てて測っていたところを簡単にデジタル表示測定できます。アルミ材・木工材切断など

社内冶具に多数採用実績あり（カイゼン提案に一役）

DIYにもご活用ください。

磁気式なので汚れの影響による誤カウントが有りません。

ユーチューブ　（YouTube）有り

※サンプル貸し出し可能
※詳細はお問い合わせいただくか、PDF資料をダウンロードしてください。

リニアエンコーダーパッケージ品　0.1mm表示器付き　動画あり

『マコメジャー システム』は、インクリメンタル磁気 リニアエンコーダーシステムです。磁気検出ヘッド『SIE-140』と磁気スケール『SIS-140』をセットした『SI-140システム』小型・軽量を図ったヘッドとスケール間の検出距離が非接触で大きく確保でき、検出距離変動にも幅広い許容を持ちます。AB相出力・ラインドライバ出力

表示器も用意して有ります。

※光学式エンコーダー・接触式エンコーダー・ワイヤー式エンコーダー等からの置き換えにも適しています

※詳しくはカタログダウンロード、もしくはお問い合わせください。

マコメジャー（リニアエンコーダー）磁気式
