接着・接合強度とは？課題と対策・製品を解説

●超広帯域であらゆる材料の超音波解析、計測、判定が可能です。

●二探触子及び一探触子に完全対応

●合成開口、ダイナミック相関フィルター、散乱解析、ピーク強調　平均化処理

超広帯域　低周波＆コンクリート検査装置

【こんなお困りごとありませんか？】
■金属部品の曲がりや反り、溶接部の割れの原因が残留応力なのかを知りたい…
■金型の寿命管理をしたい…
⇒残留応力測定装置『μ-X360s』で解決いたします！

■熱処理効果や切削・研削焼けの有無を非破壊で判定したい…
■インライン検査やロボットによる全数検査をしたい…
■特殊技能を必要とする目視検査をやめて誰もが検査できるようにしたい…
⇒非接触硬さムラスキャナ『muraR(ムラール)』で解決いたします！

■硬化層の評価で硬さ試験の時間を短縮したい…
■作業者、装置による結果のバラツキを改善したい…
■樹脂埋め、鏡面研磨工程を省略したい…
⇒硬化層深さ評価機で解決いたします！

出展を予定しておりました「第13回オートモーティブワールド」につきまして、緊急事態宣言の発令に伴い、
出展を見合わせることにいたしました。

なお、オンラインによるバーチャルブースへ出展いたしますので、こちらより弊社製品をご確認ください。

オンライン会期:2021年1月20日(水)～22日(金)
(1月6日よりwebブース閲覧・アポイント申請可能)

金属の「残留応力・硬さのムラ・硬化層深さ」を測定できるスキャナ

※詳しくは当社HPまで→http://www.jp-factory.co.jp/eng/
※担当：機械事業部　森岡まで 【携帯：080-3108-5647】

・旧 JY-1507型 のマイナーチェンジ機です。
・ワンプッシュ操作で測定を開始。
・小型・軽量で省スペースの卓上型。
・測定範囲は1～150Kg。
・シール不良時は、ブザーで警報。
・シール不良時の加圧力＆タイマーをホールド表示。
・電源：AC100V
・エアー源:0.2～0.7MPa
・旧 JY-1507型 も含め、校正も承っております。

破袋強度試験機　シールテスター JC-01型　

布、紙・不織布、フィルムなどの、引張り／せん断剛性、引張エネルギー、伸長率、回復性のデータが得られます。
引張り特性及びせん断特性データは、風合いの「こし」「はり」に左右し、これらの特性は「形態安定性」「しわのできやすさ」に影響するとされています。

KES-FB1-A　引張りせん断試験機

『Elcometer 106』は、塗膜の付着性を数値で読み取れる
プルオフ式付着性試験機です。

ペンキ塗りやプラズマ溶射された甲板、鋼鉄やアルミニウム、
コンクリート地の試験に使用可能。

収納ケース付きなので、現場での試験に好適です。
また、EN13144とISO 4624準拠のカッターが付属しています。

【特長】
■使いやすい
■携帯用
■塗膜の付着性を数値で読み取れる
■収納ケース付き－現場での試験に好適
■手動式－電源不要

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

プルオフ式付着性試験機『Elcometer 106』

『BA-800D』は、建設省建築研究所、建材試験センター、住宅･都市整備公団の
指導により製作･改良された、本体・加圧部一体形の垂直引張り試験器です。

モルタル、タイル、舗装道路、塗料、接合剤等、各部材の二層間における
接着力測定し、その良否が検査・診断可能。

測定値はデジタル表示され、ピークホールドしますので読取りが正確です。

加圧機構は回転ハンドル式の油圧ポンプ及びシリンダーから成り、
一体化され使いやすく軽量化されています。携帯に便利な軽量アルミケース付。

【特長】
■本体・加圧部一体形
■デジタル式 ピークホールド付
■使いやすく軽量
■接着力の良否を検査・診断可能

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

建研式 接着剥離試験器『BA-800D』

・既に設置されている設備があっても簡単に測定が可能な
　締付け式を最小限のサイズにすることであらゆる現場に対応します！

・各現場の用途に合わせたラインナップをご用意しております。
　例：サーバーラックなどの電気通信設備に多いM12に特化したTR-20A

・省力化による人手不足対策や近年活発になっている
　DX化に対応する記録のデータ化（SDカードにCSVで記録）が可能です！

・油圧式との組み合わせにより異形鉄筋にも可能！

アンカー引張強度試験機　プロテスターTRシリーズ

『プロテスター TI-80』は、測定可能アンカーサイズがM33～M56、
D25～D51の大口径対応の超軽量アンカー引張強度試験機です。

プリンター付で、圧力変換器との組み合わせによりディジタル化。

重さ19kg、高さ174cm、外径152mm、内径62mmと
超軽量センターホールシリンダーです。

【特長】
■大口径対応
■超軽量・超小型
■最大測定荷重：800kN
■測定可能アンカーサイズ：M33～M56、D25～D51
■片手で持ち運び可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

アンカー引張強度試験機『プロテスター TI-80』

～小型・軽量化、高速計測、優れた機動性を実現！～

残留応力測定装置は、ここまで進化しました！

μ-X360シリーズに待望の小型版μ-X360sを追加しました。
金属やセラミックなどの残留応力、残留オーステナイト、半価幅を非破壊で測定します。
可搬性、信頼性、安全性、操作性、価格など、すべてにおいて優れた装置です。

ポータブル型Ｘ線残留応力測定装置(新ラインナップμ-X360s)

直径100ｍｍの大きなテーブルを設置している為、色々なサンプルの測定が可能。ピンオンディスクやボールオンディスクの接触させるボールやピンのサンプルも各種ご用意いたします。

回転型摩擦摩耗測定機　TL204　

受託試験・分析業務　引張試験機のご紹介です。
材料試験設備や分析機器に関する事でお困りではありませんか？
「製品の破壊強度が知りたいが、試験機がない！」
「製品を壊さずに製品内部の状況がみたい！」
「製品の耐食性能を把握したいが、試験機がない！」など、そんな時には日本カタンがお役に立ちます。
当社は各種の試験設備・分析機器を大型の横型引張荷重試験機や疲労強度試験機などの試験設備をはじめとし、金属元素の分析機器、国内最大規模の産業用X線CTスキャン装置、金属摩耗試験機など、多種多様な試験設備を取り揃えております。
様々な分野のお客様にご利用頂くために、受託試験・分析業務を承っております。
【300kN摩耗試験機のご紹介】
がいし装置の動揺で金具連結部に生じる摩耗現象を再現し、金具の摩耗量を測定する試験機です。
詳細はお気軽にお問い合わせ下さい。

単品等の摩耗試験に　300kN摩耗試験機

FX81-DLは、0.001mm分解能と測定範囲30mの優れた基本性能に加え、豊富な機能と自動検査にも対応する高い汎用性を備えた超音波探傷器です。

DAC、TCG、DGS、曲面補正機能（CSC）等の超音波探傷に必要な機能と、超音波厚さ計の最上位モデル「CMX3-DL」の全機能が利用できる厚さ計モードを標準で内蔵しています。堅牢性に優れたアルミボディ、防塵・防滴対応（IP65）、太陽光でも優れた視認性を実現するBlanview液晶ディスプレイにより、悪環境でも安心して使用できます。優れた省電力設計と大容量バッテリーにより18時間もの長時間動作を実現、また万一の際に備え乾電池での動作にも対応しました。
拡張性に優れた外部入出力を備え水浸探傷や自動探傷にも対応、汎用性に優れた高性能超音波探傷器です。

■特徴
・屋外でも見やすいBlanviewディスプレイ
・約30m（鋼換算）の驚異的な測定範囲
・高精度での測定を約束する、0.001mm表示の高分解能測定モード
・超音波厚さ計最上位機種「CMX3-DL」のすべての機能を標準搭載
・バッテリーとAC電源に加え乾電池での操作に対応

超音波探傷器『FX81-DL』

塗膜の付着力・接着力を評価するクロスカット試験（碁盤目試験）が曲面で切り込みが実際の製品で行えます。これまで曲面では等間隔の切り込みが入れられず、クロスカット試験が行えませんでした。スプリング式クロスカットテスターを使うと、パイプ・テストピースでの評価ではなく、実際の製品でクロスカット試験が行えますので、品質の向上に繋がります。もちろん平板にも使用できます。

スプリング式 クロスカット試験カッター（平面・曲面　両用タイプ）

接着剥離試験器『BA-450D』『BA-400D』は、建設省建築研究所、建材試験センター、
住宅･都市整備公団の指導により製作･改良された、小型で軽量の垂直引張り試験器です。

二層間における材料の接着力を簡単な操作で測定できます。また、
測定値はデジタル表示され、ピークホールドしますので読取りが容易です。

持ち運びにも便利な携帯用ケース付。

【特長】
■デジタル表示式
■簡単な操作で測定可能
■小型軽量
■広い範囲で使用可能

※詳しくはカタログをご覧下さい。お問い合わせもお気軽にどうぞ。

建研式 接着剥離試験器『BA-450D』『BA-400D』

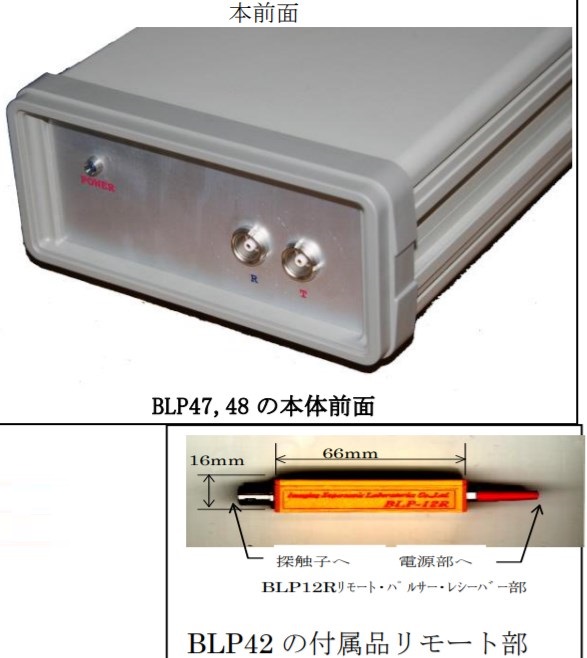

『BLP4xシリーズ』は、12V0.5Aと6Wと省電力を実現した
リモート・パルサー・レシーバーです。

標準超音波探触子の特性を最大限に利用することを考えて、開発。

送信回路は、スパイク、バースト、高速、高圧、低インピーダンス、
リモート方式など各種の目的に応じた種類があります。

30MHz500Vまでの標準「BLP47」、100MHzの探触子が使用可能な
高速リモートの「BLP42」、1kVまでの高電圧出力の「BLP48」をご用意。
受信回路はオプションで10kHzまでの低周波改造が可能です。

【特長】
■156w×69h×240dと小型のケース
■12V0.5Aと6Wと省電力（BLP48は15W）
■スクエアーとバースト波を発生できるバージョンもご用意
■周波数特性は0.1MHzから50MHzの探触子に対応
■高速パルサー形式は100MHz、低周波オプションは下限10kHz

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

リモート・パルサー・レシーバー『BLP4xシリーズ』

クロスカットの切込を入れるためのガイドをするプレート。セットには、１ｍｍ・２ｍｍ・1.5/3mmの3枚が付属しています。ちょうど良い大きさ・厚さであるため、切込を入れやすく非常に使いやすい商品です。いずれのプレートも単品販売をしていますので、必要なプレートのみを低コストでご購入いただけます。

密着力試験　付着力試験　クロスカット試験セット

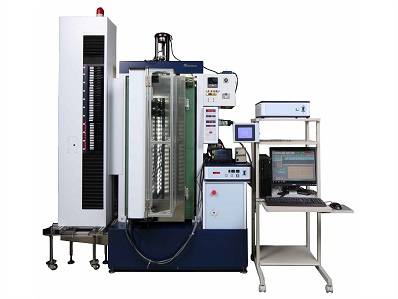

●試験片をトレイにセットしておけば、試験片測寸⇒チャッキング⇒標線間伸び測定⇒試験片除去⇒データ処理までをすべて自動で行います。

●試験片最大300本連続試験可能。測定作業の省力化・効率化・再現性向上に貢献します。

●コンパクトな省スペース設計。

恒温槽付ゴム用全自動引張試験機　ストログラフ HT

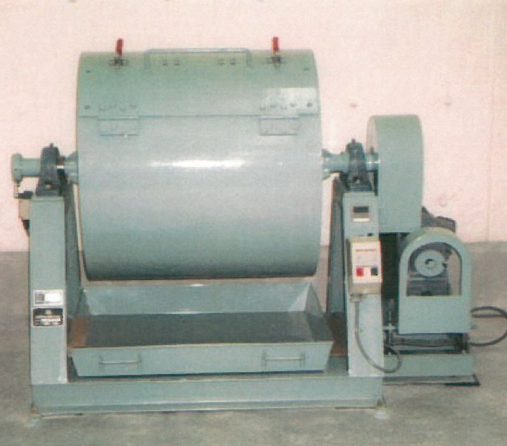

当社が取り扱うロサンゼルス試験機『NA-272』を
ご紹介いたします。

内径710mm内側長さ510mmの両側に側板を取付けた
鋼製円筒を搭載。

減速方式はウォームギャ式、動力伝導方式はVベルト式の
仕様です。ご用命の際は、当社へお気軽にご相談ください。

【主仕様(一部)】
■円筒：内径710mm内側長さ510mmの両側に側板を取付けた鋼製円筒
■円筒回転速度：30～33r.p.m.
■電動機：1.5Kw AC200V 三相
■減速方式：ウォームギャ式
■動力伝導方式：Vベルト式

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ロサンゼルス試験機『NA-272』

受託試験・分析業務　引張試験機のご紹介です。
材料試験設備や分析機器に関する事でお困りではありませんか？
「製品の破壊強度が知りたいが、試験機がない！」
「製品を壊さずに製品内部の状況がみたい！」
「製品の耐食性能を把握したいが、試験機がない！」など、そんな時には日本カタンがお役に立ちます。
当社は各種の試験設備・分析機器を大型の横型引張荷重試験機や疲労強度試験機などの試験設備をはじめとし、金属元素の分析機器、国内最大規模の産業用X線CTスキャン装置、金属摩耗試験機など、多種多様な試験設備を取り揃えております。
様々な分野のお客様にご利用頂くために、受託試験・分析業務を承っております。
【30kN縦型引張試験機のご紹介】
電気油圧サーボ式制御システムを装備した最新鋭の油圧試験機で、引張、圧縮、曲げなどの試験ができる万能型試験機です。
詳細はお気軽にお問い合わせ下さい。

テストピースの引張試験に　30kN縦型引張試験機
