『P-Master』は、大径管に発生する外面腐食の調査・測定を目的として、
超音波探傷法により管内面側の円周方向に走行させながら厚さ測定を実施する装置です。

測定結果は、専用のデータ処理ソフトを用いて外面腐食による
減肉値及びその分布図を作成します。

またログアンプの採用により、表面粗さおよび減肉部の凹凸の影響を低減。
小さな孔食の検出が容易です。

【特長】
■連続測定により配管全体の外面腐食状況を把握
■地面の掘削及びコンクリートのはつり工事をせずに測定可能
■マグネット吸着式走査機構の採用により、足場を設置することなく測定可能
■全波形データ収録により母材きずと減肉の判別などが容易
■測定結果の一覧表及び腐食状況分布図、断面図の提供が可能　など

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

大径管外面腐食測定システム『P-Master』

上下・水平回転機構によりカメラ真下の観察が可能になりました。カメラコントローラには、防滴構造を採用の為、多少の波しぶきや雨天時も使用可能です。外部モニタの接続も可能です。

超小型水中カラーTVカメラ　ＦＭ−４１００

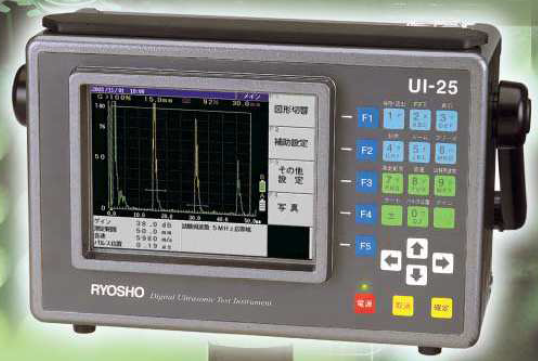

当社で取り扱う、デジタル超音波探傷器『UI-25』をご紹介します。

エコーの周波数特性によって、反射源の性質の推定や材料の超音波の
伝播特性や減衰の推定などに利用可能。当製品であればオシロスコープ
などの他の機器を一切使わずに周波数特性が測定できます。

防塵、防滴構造(JIS防滴II形を満足)で堅牢な表裏金属構造で軽量小型化
を実現しました。ご要望の際はお気軽にお問い合わせください。

【特長】
■全て日本語表示で簡単操作
■6.4インチカラー液晶で明るく見やすい画面
■DAC線の作成も思いのまま(最大16ポイント)
■新JIS Z 3060に対応
■日本非破壊検査協会など各種協会認定試験への持込対応機種
■自動屈折角測定機能、音速測定機能、計測位置表示機能などが標準搭載

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

デジタル超音波探傷器『UI-25』

『リーケージ・チェッカー』は、電力機器の絶縁不良時に発生する
40kHzの超音波を検知すると可聴音への変換し、50dB・70dBの音圧を
LED表示でお知らせします。

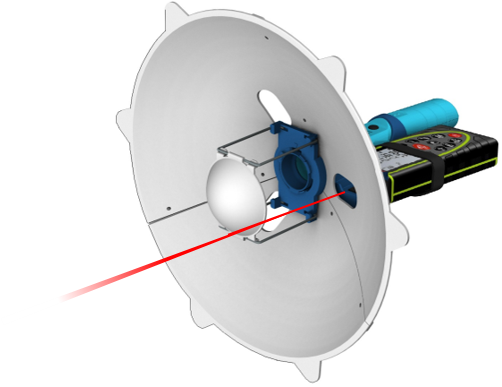

遠距離計測用リーケージ・チェッカーパラボラセットは、
パラボラの装着により基準測定距離が10mに延伸します。
パラボラ未装着時の基準測定距離は3mとなり遠近両用にご使用いただけます。

レーザー距離計の併用により測定対象への照準・距離の目安が簡単。
３分割パラボラ構造により全体で350g（レーザー距離計を除く）と軽量小型化を実現。
パラボラは1分で組み立てが可能。専用収納袋B5サイズに収まります。

【特長】
■軽量・コンパクト
■基準測定距離の遠方化
■低価格

【説明動画】
パラボラセット組立て：https://www.youtube.com/watch?v=l_MVbx7h7OU
測定距離１０メートル：https://www.youtube.com/watch?v=L6q0LLZolUI
測定距離３メートル：https://www.youtube.com/watch?v=l_MVbx7h7OU

【携帯型放電検知器】リーケージ・チェッカー パラボラセット

『Gラインスコープ』は、タッチパネルを採用しワイヤレス通信が可能な
管内検査カメラです。

リチウムイオンポリマー電池を内蔵し、3時間充電で約5時間使用可能。

ドラムロック機能や、数字・アルファベット書き込み機能など
様々な機能をもつ製品となっています。

タッチパネル・wifi機能が追加され、離れた場所でも画像の確認ができます。

【特長】
■ワイヤレス通信機能搭載
■自動水平機能搭載
■2画面比較可能（※保存済み画像との比較のみ）
■対角150.8°の広角レンズを採用
■白色LED10灯で鮮明な画像を実現

※詳しくは関連リンクページをご覧いただくか、お気軽にお問い合わせ下さい。

【非破壊試験機器のレンタル】管内検査カメラ『Gラインスコープ』

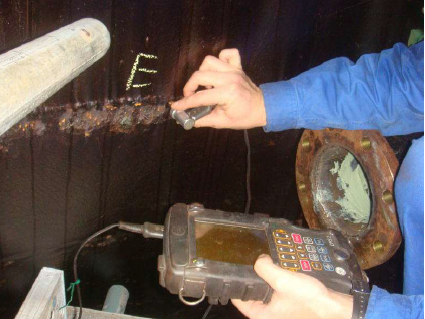

『超音波厚さ測定(Ultrasonic Thickness Measurment)』は、厚さ測定に
特化した検査手法です。

超音波の反射する性質を利用し、探触子と呼ばれるセンサーから発信した
超音波が、どれくらいの時間で返ってくるのかを計測し、その時間をもとに
対象物の厚さを算出。対象物を破壊せず容易に測定することが可能です。

配管や容器などの厚さを定期的に測定する事で、経年による減肉の傾向を
知る事ができます。

【特長】
■基本的には超音波探傷検査と同様
■厚さ測定に特化した検査手法
■超音波の反射する性質を利用
■超音波の音速を調整することで、様々な材料の厚さを測定できる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

超音波厚さ測定

『タイル検査システム』は、タイルの保守管理の省力化、簡易化ができます。

タイルを叩く→打撃音計測→計測データ判定を片手で1秒以内に実現し、
自動打音収集データ＆位置データを無線で送信することが可能。

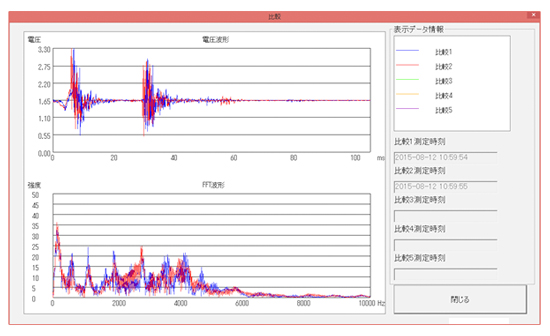

収集した打音データを周波数解析し現場で保守の要否を判断でき、
データはビッグデータ化して、再利用していくことが可能です。

【特長】
■タイルの保守管理の省力化、簡易化
■ハンマー打音での非破壊検査を標準化できる
■自動打音収集データ＆位置データを無線で送信可能
■収集した打音データを周波数解析して、現場で保守の要否を判断
■データはビッグデータ化して、再利用していくことが可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

タイル検査システム

販売価格　84,900円（税込）

HIKMICRO Pocketシリーズの赤外線サーモグラフィは、高感度HIKMICRO VOx 検出器、8MP可視光カメラ、3.5インチLCDタッチスクリーンを搭載しています。隠れた問題を素早く効率的に見つけ出し、故障の温度を正確に測定することができます。 −20℃～400℃の広い温度範囲で、建物検査、HVAC、電気予知保全、および機械設備のメンテナンスに理想的であります。25Hzのフレームレートは高速な検査に対応し、Wi-Fi機能によりPocketはリアルタイムに画像を共有することができます。Pocketシリーズは、ポケットの中に強力なサーモグラフィ ツールが入っているため、必要なときにいつでも使用できます。当店の運営会社 セル・ダイアグノスティックス合同会社は、当製品の正規日本代理店です。<br>
<br>
【サーマルモジュール】<br>
イメージセンサー 酸化バナジウム非冷却焦点面アレイ<br>
熱画像解像度 256 × 192 (49, 152 画素)<br>
ビクセル間隔 12 μm<br>
測定波長 8 - 14 μm<br>
<br>

赤外線サーモグフラフィ HIKMICRO Pocket2

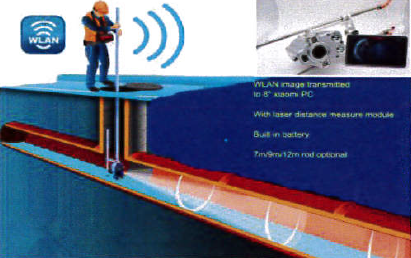

『モデル80200』は、大画面タッチ操作カメラ駆動制御の大口径調査用
オールインTVカメラシステムです。

特殊鋼製ボディ・カメラの高強度。
HD Sonyサファイアレンズを搭載しています。

また影像距離計は、測位相式レーザーモードです。

【特長】
■高強度の特殊鋼製ボディ・カメラ
■HD Sonyサファイアレンズを搭載
■20×光学ズーム×12デジタルズーム
■着脱式充電バッテリ18650mAh搭載
■影像距離計は、測位相式レーザーモード

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

大口径調査用オールインTVカメラシステム『モデル80200』

綜合非破壊検査株式会社は、”見えないものを診る”会社です。

保安検査の紹介です。

開放検査
供用中検査
各種プラント定期検査
コンクリート構造物調査
を行っております。


詳しくはお問い合わせ下さい。

保安検査

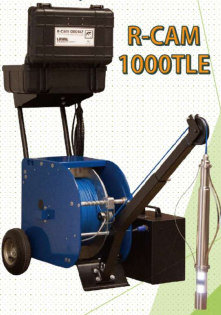

『R-CAM1000』は、コンパクト設計で移動・設置も簡単な
ポータブル井戸調査カメラです。

STANDARD MODELの「XLT」と、ADVANCED MODEL「TLE」をラインアップしております。
ご要望の際はお気軽にお問い合わせください。

【特長】
■コンパクト設計で移動・設置も簡単
■操作は簡単で誰でも使える
■明るく鮮明な映像
■映像は内蔵メモリへ記録ができる
■現場に応じた電源供給方式

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

ポータブル井戸調査カメラ『R-CAM1000』

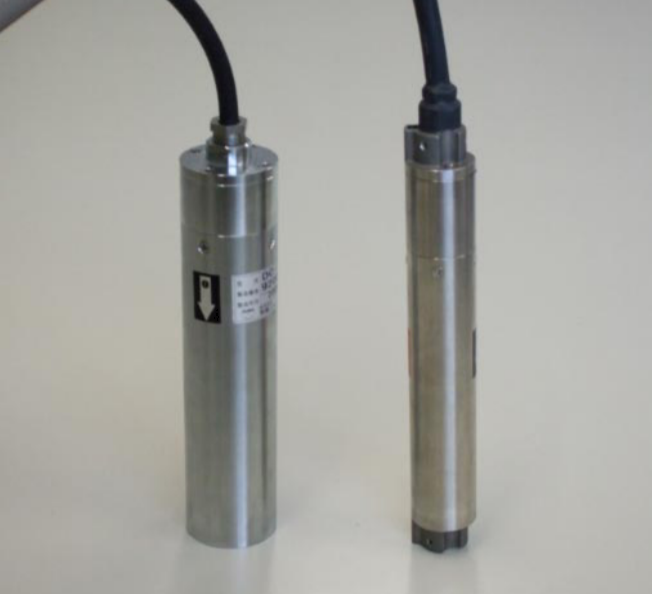

『DC-120B-B』は、外径がφ34mmの小型傾斜計です。

アタッチメントを変えることで、挿入式、埋設型、回収型など多用途に
適用可能。細径ですのでボーリング孔は86mmの削孔で設置できます。

また、回収型として使用した場合、回収・整備・再校正することにより
再使用が可能です。

【特長】
■小型(容積の社内比 1/2・質量社内比で 1/2)のため取扱いが容易
■ボーリング孔は86mmの削孔で設置できる
■回収・整備・再校正することにより再使用が可能(回収型の場合)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

小型傾斜計『DC-120B-B』

SR１Mは屋外や防水性を要求される厳しい使用環境用として低価格でハイパフォーマンスを実現したモデルです。

Celesco社製ワイヤ式変位センサ　SR１M

当社では、各種設備トラブルの原因調査の一環として、設備部材について
「外観観察」「断面観察」「破面観察」を実施し、トラブル原因の特定を
行っております。

外観観察では瑕疵が発生した部材を外観上より観察し、腐食程度、
損傷形状を確認。断面観察では損傷した部材を断面方向から拡大観察し、
損傷の進展および金属組織を確認します。

また、破面観察では損傷した部材の破断面を拡大観察し、痕跡より
損傷原因を特定します。

【概要】
■外観観察：外観上より観察し、腐食程度、損傷形状を確認
■断面観察：断面方向から拡大観察し、損傷の進展および金属組織を確認
■破面観察：破断面を拡大観察し、痕跡より損傷原因を特定

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

腐食・破損調査（外観・断面・破面観察）

株式会社テクノ電子は、先進的な非破壊検査システムサプライヤーとして
、渦電流探傷(ECT)、超音波探傷(UT)のプローブの開発・製造を中心に、
非破壊検査に関するさまざまなニーズにお応えしています。

また、世界の先進的技術を取り入れて生まれた技術・システムをユーザー
企業の現場で有効活用していただくため、テクニカルアドバイス、
デモンストレーション、トレーニング及び解析評価も提供しております。

【事業内容】
■渦電流および超音波探傷プローブ他、各種探傷システム機器の製造販売
■探傷機器、非破壊検査装置のメンテナンスに係る業務
■電子制御機器の製造、販売およびメンテナンスに係る業務
■探傷機器、非破壊検査装置の輸入販売及び国内代理店の業務
■現地非破壊検査の支援業務　など

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

株式会社テクノ電子　事業紹介

住重アテックス株式会社は、加速器を活用した放射線利用サービスと、
各種試験検査サービスをコア事業とする、住友重機械グループの企業です。

1979年の創業以来、「顧客価値の創造」「光る技術の創出」および
「絶えまなき変革努力」の3点を企業理念として掲げ、パワー半導体の改質や
滅菌を主とした放射線利用技術と、非破壊検査および各種分析を主とした
試験検査技術に磨きをかけながら、お客様のさまざまなご要望に応える
サービスを提供し続けています。

当社の持つユニークな技術は、電気自動車、ハイブリッドカー、鉄道等の
より一層の省エネ化や、各種医療機器・医薬品等の滅菌、さらには老朽化した
各種設備や社会インフラの再整備等々、昨今の社会的要求の実現にも大きく
貢献しています。

【事業内容】
■放射線利用事業
■検査診断事業

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

住重アテックス株式会社　会社案内

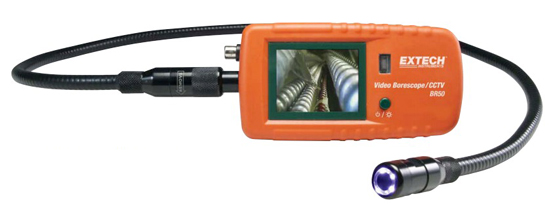

『BR50』は、設置された監視カメラが正しくターゲットに向いているか
テストするのにも適したビデオ・ボアスコープ/カメラ・テスターです。

4個のLEDランプが対象を明るくするための5段階の明るさのレベルで見たい
オブジェクトを照らします。

バッテリーは、内蔵のUSBポート経由で同梱のADアダプター/チャージャー経由、
又は、PCのUSBポートで充電することが出来ます。

【特長】
■17mm径のカメラ・ヘッドと1mフルキシブル・グースネック・ケーブル
■高解像度な視野と防水(IP57)カメラ・ヘッド
■5段階の明るさのレベルで見たいオブジェクトを照らす
■NTSCとPALカメラを自動認識
■入力が接続されていない時はスタンドバイ・モードに切り替え

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ビデオ・ボアスコープ/カメラ・テスター『BR50』

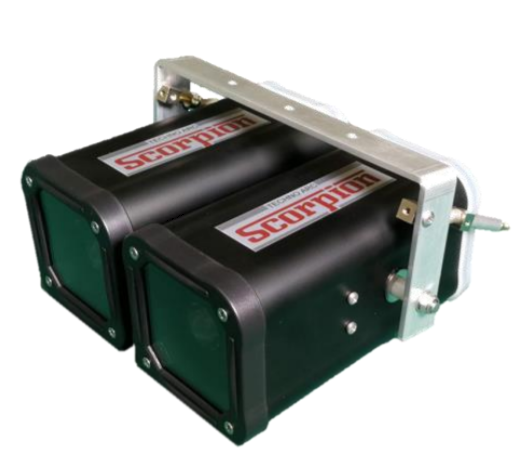

株式会社テクノアークの取り扱う『ドローン搭載用ブラックライト』について
ご紹介します。

電源にはリチウムイオンバッテリーを採用。点灯時間は1.5時間です。

太陽光ソーラパネルの劣化を空撮して検査を行うことができるほか、
工場など配管の油漏れ検査や、水面の汚れなどを空撮して調査することも
可能であり、用途は無限です。

【特長】
■簡単
■安全
■高性能
■強力LED8灯

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

ドローン搭載用ブラックライト

新聞では毎日の様に原子力発電所の再稼働、自動車の大規模リコール、インフラの老朽化など安全に関する記事が眼に止まります。

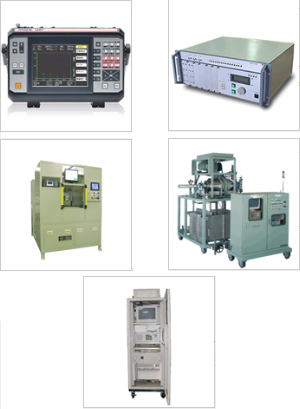

ダイヤ電子応用株式会社は昭和47年の会社創業以来一貫して、超音波探傷を核とした「非破壊検査機器の商社販売」と「非破壊検査機器システム品の設計製作」に専念し、自動車・建機・電鉄・船舶・鉄鋼・石化発電プラント・ガス石油パイプライン・鉄骨橋梁など様々な分野で皆様の「安全・安心」をサポートしてきました。
ダイヤ電子応用は、物を壊さずに検査する手法（非破壊検査）の中でも、超音波・X線・渦流を用いた検査を得意とする会社です。
現場のニーズに応えるポータブル探傷器「UIシリーズ」をはじめ、各種検査計測機器、部品検査装置、動計測装置など多様な製品をご用意しております。

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

ダイヤ電子応用株式会社　事業紹介

『光学式分光偏光計測装置』は、計測対象物へ異なる波長帯のレーザ光を
照射し、それを異なる偏光角のフィルタを装着したCCD カメラで撮像して
得られた複数画像から、計測対象物の特長や特性を光学的に判別解析します。

偏光角は、モーター駆動により任意に連続設定することが可能。

架台へ設置してのピンポイント計測が主ですが、車輌や航空機等の移動
体へ搭載することにより、線的・面的な計測が可能です。

【特長】
■計測対象物の特長や特性を光学的に判別
■偏光角は、モーター駆動により任意に連続設定することが可能
■線的・面的な計測が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

光学式分光偏光計測装置
