異常発熱の早期発見とは？課題と対策・製品を解説

スリーエル株式会社では、断熱材・接着剤・シール材などを取り扱って
おります。

また、熱画像カメラを使用してあらゆる場所の温度調査・計測を
行っております。

ご要望の際はお気軽にお問い合わせください。

【事業内容】
■工業材料販売・卸
■実験・試験の仲介
■惣菜用加工食品の卸売
■ミャンマー企業との仲介
■ミャンマー雑貨通信販売

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

スリーエル株式会社　事業紹介

共振周波数、形状などによりラインナップしています。一般にはセンサの共振周波数をAE信号の周波数に近づけて感度を向上させます。

AEセンサ『AE-900シリーズ』

当社が取り扱っている『Acoustic camera Hextile/Multitile』のご紹介です。

「Hextile」は、らせん状にMEMSマイクを配置した軽量なアルミニュウム製
6角形マイクアレイモジュールです。「Hextile」を追加することで
「Multitile」に拡張できる高性能なリアルタイム音源探査システムです。

高速に処理したビームフォーミング法により解析した高解像度なカラーマップ
をリアルタイムに表示します。

【特長】
■MEMSマイクで実現する高ダイナミックレンジ
■2種類のビームフォーミング法を搭載
■Virtual microphone/Acoustic eraser機能
■フレームレート：15FPS/45FPS
■測定距離：0.5m～200m

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

Acoustic cameraHextile/Multitile

『MX8030』は、VIBELOCKコネクタと3軸ケーブルを備えたφ8mm
プローブで構成された製品です。

API670で要求されるすべての標準接続ねじ径と形状に適応。

2mmのフルレンジに対応していて、MX8031とMX2033とともに使用する
場合にAPI670に準拠した測定パフォーマンスになるよう設計されています。

【特長】
■VIBELOCKコネクタと3軸ケーブルを備えたφ8mmプローブで構成
■API670で要求されるすべての標準接続ねじ径と形状に適応
■API670に準拠した測定パフォーマンスになるよう設計
■BN社の「3300」および「3300XL」のφ8プローブと完全互換性

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

近接プローブ『MX8030』

販売価格　84,900円（税込）

HIKMICRO Pocketシリーズの赤外線サーモグラフィは、高感度HIKMICRO VOx 検出器、8MP可視光カメラ、3.5インチLCDタッチスクリーンを搭載しています。隠れた問題を素早く効率的に見つけ出し、故障の温度を正確に測定することができます。 −20℃～400℃の広い温度範囲で、建物検査、HVAC、電気予知保全、および機械設備のメンテナンスに理想的であります。25Hzのフレームレートは高速な検査に対応し、Wi-Fi機能によりPocketはリアルタイムに画像を共有することができます。Pocketシリーズは、ポケットの中に強力なサーモグラフィ ツールが入っているため、必要なときにいつでも使用できます。当店の運営会社 セル・ダイアグノスティックス合同会社は、当製品の正規日本代理店です。<br>
<br>
【サーマルモジュール】<br>
イメージセンサー 酸化バナジウム非冷却焦点面アレイ<br>
熱画像解像度 256 × 192 (49, 152 画素)<br>
ビクセル間隔 12 μm<br>
測定波長 8 - 14 μm<br>
<br>

赤外線サーモグフラフィ HIKMICRO Pocket2

■高解像度IRセンサー＆カメラ
iRayが独自に開発したピクセルピッチ12μmの高性能640×512赤外線熱画像コアチップと500万ピクセルの可視光カメラを搭載。正確な測定データと鮮明な画像を提供します。

■幅広い適用範囲
測定温度範囲は-20℃～+550℃。8倍デジタルズームとハイレゾリューションな赤外線センサーによって、レンズを交換することなく1台で様々なシチュエーションに対応します。

■測定対象の追加
最高温度と最低温度および中心点の温度を自動的に追跡。さらにポイント/ライン/エリアの温度測定対象を、本体タッチパネルで簡単に追加できます。

■5つの画像モード+10種のカラーパレット
ディテール拡張、熱画像、可視光、ピクチャーインピクチャー、フュージョン（熱+可視の融合）の5つの画像モードを装備。熱画像のカラーパレットは10種から選択できます。

■IP54と2mの耐落下衝撃
2mの落下耐性とIP54の防塵防水性能を持つ頑丈な筐体は、現場で起こりがちな落下、水や泥の汚れなども問題なく使用できます。

■PC用温度分析ソフトウェア（日本語）を無償提供

iRay 工業用赤外線サーモグラフィ温度計 M600G

本製品は、サーモグラフィカメラを用いた温度監視システムを容易に実現させるためのエントリー製品パッケージとなります。カメラ1台接続の最小構成ソリューションであるため、スモールスタートでの検討用途に適しております。使用用途に合わせて、様々なアプリケーションに応用することが可能です。ソフトウェアやハードウェアの追加や開発が不要なため、購入したその日から実際の現場にてご使用頂くことができます。

RADS Pi

『Miniシリーズ』は、自動起動でバッテリーがなく、持ち運びが簡単な
サーモグラフィーカメラです。

画像解像度は19200ピクセルで、スマートフォンアプリにて画像共有が可能。
空気漏れの検出、冷却効率の検出、床暖房の検査などに好適です。

この他に、350gでコンパクトなデザインの「E1L」をはじめ、大型LCD画面で
画像の詳細を表示する「B1L/B20」、多様な画像モードを設定できる「M10/M30」
などをラインアップしております。

【特長】
＜Miniシリーズ＞
■高速画像周波数
■パワフルなスマートフォンアプリ
■高IR解像度
■ミニデザイン

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

サーモグラフィーカメラ『Miniシリーズ』

●圧電式加速度ピックアップまたはサーボ加速度計で検出された振動を測定、評価します。
●４種類の入力端子を持ち合わせ、加速度、速度、変位が選択できます。
●サーボ加速度計を用いることにより圧電式加速度ピックアップでは困難な0.1Hz〜1Hzの超低周波域の測定が可能
●コンパレータ機能搭載により、レベル判定の出力が可能
●従来の指示特性に加え、最大値ホールド、ピークホールド機能搭載
●単２乾電池４本で約２０時間（アルカリ乾電池使用時）の使用が可能
●プリンター出力によりデータのプリントアウトが可能（別売のプリンターが必要）
●VM-83管理ソフトVM-83PA1（オプション）を用意

汎用振動計　VM-83

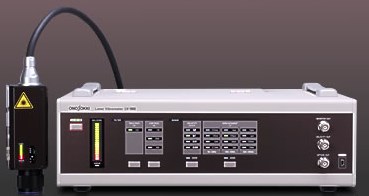

『LV-1800』は、干渉光学系の新設計により従来製品に対して10倍以上の
高感度化を実現、さらに内蔵カメラによるレーザ照射位置の確認を
実現した非接触振動計です。

素早く、簡単に振動を検出することができるほか、波形解析装置
（FFTアナライザ）と組み合わせることで、単に振動を計測するだけでなく、振動の状態までも高精度にとらえ視覚化し、解析することが可能になります。

【特長】
■高感度カメラをセンサと一体化
■格段に向上した検出感度
■測定対象が広範囲
■焦点位置も検出状況もひと目で把握

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

レーザドップラ振動計『LV-1800』

『DPS』は、完全にAPI670準拠した渦電流近接測定システム性能と
デジタル設定の柔軟性を備えた製品です。

要求される出力形式に応じて、「MX2033」、「MX2034」の2つの
変換器とそれぞれに対応したプローブ、拡張ケーブルで構成。

現場で予め設定するプローブ先端径、製造元、拡張ケーブル長、
ターゲット材質、直線範囲などの条件だけでなく、現場で変動する
条件を踏まえた構築をすることが可能なシステムです。

【特長】
■API670準拠した渦電流近接測定システム性能
■現場で変動する条件を踏まえた構築することが可能なシステム
■電子＝機械リレーにも対応した、防振性を備えた機能を内蔵
■アラーム設定と起動遅延はそれぞれ独立してプログラムが可能
■リモコンでスイッチ経路の変更やリセット操作が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

デジタル近接システム『DPS』

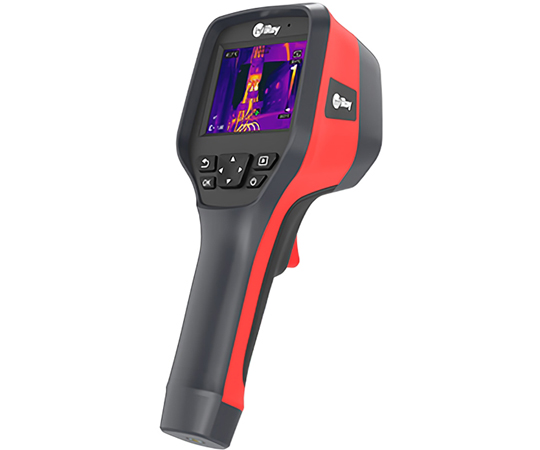

■高角レンズ採用
56°の広角FOV +フォーカスフリー設計によって、より広い測定範囲を確保しました。 キャビネット全体を1mでカバーでき、狭いスペースでも効率の良い検査を実現します。

■高精度赤外線検出器
IR解像度256×192・ピクセルピッチ12umの自社開発赤外線検出器を搭載。フレーム上に49,152の温度測定ポイントがあり、熱分布や温度上昇の推移などを詳細に抽出できます。

■多彩な画像モード
4つの画像モード（熱画像、可視光、PIPモード、フュージョン（熱画像＋可視画像）と7種のカラーパレットで、用途に応じた最適な画像を取得できます。

■リアルタイムのモニタリングにも
PC用温度分析ソフトウェアを無償提供。M200Aで撮影した熱画像や動画のオフライン分析、オンラインでのリアルタイム監視、各種アラーム設定、レポート機能、温度データのエクスポート（csv）など多彩な機能を備えています。

iRay 広角ハンドヘルドサーモグラフィ温度計 M200A

AE信号の解析にあたって、必要なレベルまで増幅するプリアンプ。周波数帯域、入力形式、利得固定/切換えタイプなど4機種をラインナップ。

AE用プリアンプ『9913/9916/9917/AE-912』

『赤外線サーモグラフィ』は、試験体表面の温度分布を可視化できる
測定・検査装置です。

接近せずに無害な検査方法で広範囲を測定・検査でき、一般財団法人
日本非破壊検査協会の講習を受けた、有資格者が作業に携わっています。

ご要望の際は、お気軽に当社までお問合せください。

【特長】
■広範囲の測定・検査が可能
■試験体表面の温度分布が可視化可能
■有資格者が作業に携わっている

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

測定・検査装置『赤外線サーモグラフィ』

『FLIR ONE PRO』は、スマホアクセサリーで、サーモグラフィ撮影が
可能なカメラです。

専用アプリ「FLIR ONE」を使用し、スポット・サークル・ボックスを
便利に解析します。-20～400℃の温度検出が可能です。

また写真保存・すぐに共有できるほか、動画の撮影もできます。

【特長】
■アプリで便利に解析(スポット・サークル・ボックス)
■写真保存＆すぐに共有
■-20～400℃の温度検出
■動画撮影
■ケースの上からでもぴったりフィット

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

サーモグラフィカメラ『FLIR ONE PRO』

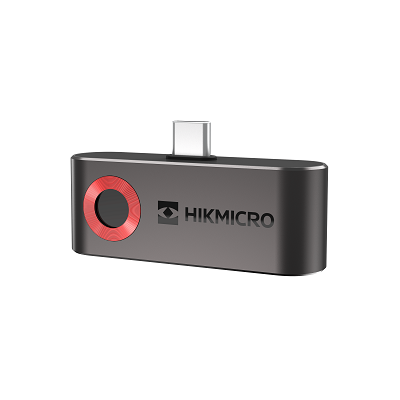

『Mini1』は、電気設備の検査、HVAC システムの故障検知のために
デザインされたスマートフォン用サーマルカメラです。

配備された機能的なサーマルアプリを利用すると、スマートフォンで
赤外線画像の取得が可能。

標準で収納バッグと簡易手順書を付属しています。

【製品概要】
■熱画像解像度：160×120(19200画素)
■NETD：<40mK(@25℃,F#=1.0)
■精度：最大(±2℃/3.6°F,±2％)
　環境温度が15℃～35℃ (59°F～95°F)で、目標物温度が0℃(32°F)
　以上の場合、起動後60秒から適用
■インターフェース：USB Type-C(Android)
■質量：26g

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

スマートフォン用サーマルカメラ『Mini1』

【概要】
視認性の良い高輝度タッチパネルディスプレーで、温度レンジ・放射率・サンプリングレート等のパラメータを直感的に操作・設定。
microSDカードで長期間のデータ保存・管理が可能です。
（*オプションでディスプレー無しの変換器もあります）
φ18mm x 45mmの小型センサヘッドで、狭い場所での温度測定も可能、耐ノイズ性に優れたセンサ・ケーブルを採用しておりますので、ロボットアームなどの動く機器への組込みにも適します。
PM2.2モデルは、短波長2.2um波長を採用、高温（Max2000℃）、光沢性のある金属材料表面の測定などにも対応します。

【特徴】
◎ ワイドレンジ：-20〜1000℃（PM）, 100〜2000℃（PM2.2）
◎ 優れた基本性能：精度±1%, 再現性±0.5%、240msec高速応答
◎ 測定波長領域：8〜14μm（PM）, 2.0〜2.2μm（PM2.2）
◎ 小型Φ18mm x 45mm

【PyroMini】小型高性能赤外線温度センサー

『UVラベル』は、紫外線照射を色で確認できる紫外線検知材です。

裏面に粘着剤付きで、さまざまな箇所へ簡単に貼付することが可能。
変色は不可逆であり、一旦変色した製品は元の色に戻りませんが、
経時することで退色します。

この他に、紫外線を受けると明瞭に変色する「LED対応UVラベル」
や、サイズ、形状、デザインなど、ご要望に応じ製作可能な
「特注UVラベル」も取り扱っています。

【特長】
■紫外線を受けたときに無色から有色へと発色し、
　紫外線照射を色の変化で確認できる
■感度は使用目的に応じ4種類を用意
■裏面に粘着剤付きで、さまざまな箇所へ簡単に貼付できる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

紫外線検知材『UVラベル』
