既製杭の活用とは？課題と対策・製品を解説

りんかい日産建設株式会社で取り扱っている『テーパー杭』について
ご紹介いたします。

当製品は、杭の先端にテーパー部を連結した杭です。通常の鋼管杭より
確実に押し込み抵抗力を発揮し、杭長を短くすることが可能。

鋼材使用量が減るため、CO2排出量を減らすことができます。
また、施工方法は、通常の鋼管杭の施工方法と同じです。

【特長】
■周面抵抗力の増加
■杭の短尺化
■杭の本数削減
■CO2排出量の削減
■コストカット実現

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

テーパー杭

『ケンマパイル』は、中間硬質層への貫入性及び施工性を最も重視した回転貫入方式鋼管杭です。

今までに培った経験、技術、実績をもとにケンマパイルの翼部形状が生まれました。
先端ピースを個々にしたことで、優れた貫入性と施工性を実現します。

本⼯法に⽤いる基礎ぐいは、鋼管( φ 1 0 1 . 6 〜φ 2 6 7 . 4 ) の先端に鋼管径の1 / 2 の開⼝を設けてある半円形の翼2を⽔平軸に対して1 3 ° の勾配で取り付けています。
翼部分は、くい軸にスリットをあけ内側外側それぞれに溶接することで構成されます。
また、翼部をAP(有効断面積)100％取得により、高支持力及び
低コストを実現します。

【特長】
■貫入性及び施工性を最も重視した杭
■業界最大クラス引抜き力 κ65を取得
■杭軸部径を考慮しないサイズダウン設計を可能にし、低コストを実現
■確実で分かりやすい打ち止め管理方法

※詳しくはPDF資料をダウンロードしていただくか、お気軽にお問い合わせ下さい。
※『ケンマ工法』の代理店募集もしております。

”高い貫入性と施工性を実現” 鋼管杭『ケンマパイル』

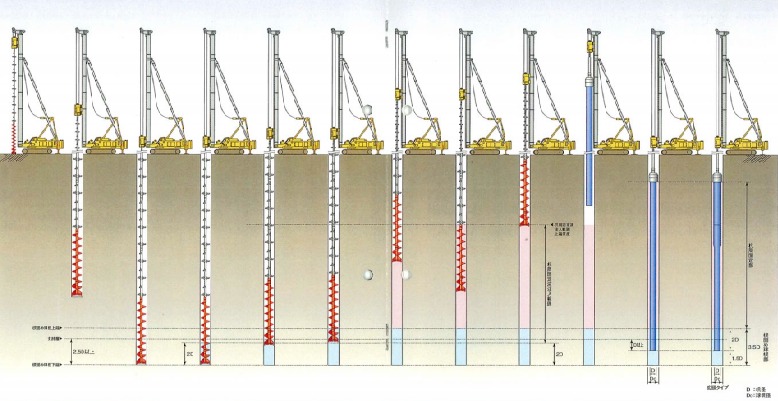

『Hyper‐ストレート工法』は、オーガにより地盤を先行掘削した後に、根固め液・
杭周固定液を注入し、杭を自沈または回転により所定の支持層に1D以上挿入する
プレボーリング拡大根固め工法です。

オーガヘッド、スクリュウ、撹拌ロッド及び連結ロッドなどで構成される掘削撹拌装置を
使用し、掘削から根固め液注入・根固め部上下反復・杭周固定液注入、杭周固定部上下反復、
杭挿入設置までの施工手順で施工します。

また、高精度で効率的に施工をサポートする施工管理システムを導入することで、
根固め球根部の築造管理や支持層管理をリアルタイムで行い、品質確保に努めています。

【特長】
■杭先端支持力係数α=363
■シンプルな施工
■標準既製コンクリート杭を使用
■低コストで高支持力
■施工管理

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

プレボーリング拡大根固め工法『Hyper‐ストレート工法』

『テコットパイル工法』は、切り欠きを施した鋼管に2枚の半円形鋼板の
羽根と掘削刃を鋼管に溶接接合したものを、回転させることによって
地盤中に貫入させ、これを杭として利用する技術です。

砂土質地盤（礫質地盤を含む）、粘土質地盤の両方に対応。
杭基礎施工のすべてのニーズを満たし、低コスト・施工管理・高品質を
実現します。

【特長】
■施工管理が充実
■低コスト
■信頼性
■幅広い支持層
■省スペース

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

テコットパイル工法

『パイリングメジャーメント工法』は、同心円状の照準線(レクチル)を
搭載した、特殊な測量器「バームステーション」により、杭打設重機1台に
対して、測量工1人と測量台1台で、高精度な杭の施工管理が可能な
既製杭精度管理システムです。

掘削時のロッドと建込み時の杭の偏心・傾斜をリアルタイムで測定できる
ため、施工精度の向上と作業の効率化が図れます。

【特長】
■杭打機1台に測量器1台で高精度な施工管理が可能
■測量した座標から施工記録のレポート作成が可能
■スクリーンショット機能搭載
■精度管理履歴を記録・保存可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

既製杭精度管理システム『パイリングメジャーメント工法』

NAKS工法は、既製コンクリートパイルを用いた埋め込み杭工法に分類される中掘り拡大根固め工法です。
本工法は、杭の中空部に挿入したスパイラルオーガと特殊構造の機械式または油圧式の拡大ビットにより杭先端の地盤を掘削し、杭を自重または強制圧入力により沈設するものです。
この拡大ビットは支持層付近までは杭外径以下で掘削し、支持層付近に達した後は拡大翼を杭外径より大きく開き、根固め液と支持層の砂・礫の混合によって杭の先端に拡大球根を築造します。

【特徴】
○信頼できる実績
○支持力が大きくとれ、しかも安全確実な工法
○残土量が少ない
○施工精度の向上
○低騒音低振動で二次公害がない

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

工法シリーズ 「NAKS」

「硬質地盤クリア工法」についてご紹介いたします。

玉石を含む地盤や砂礫などの硬質地盤でも圧入工法の優位性を
損なわず杭施工を行うことができます。

ご用命の際は、当社へお気軽にお問い合わせください。

【特長】
■硬質地盤でも圧入工法の優位性を損なわず杭施工が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

硬質地盤クリア工法

当カタログは、建物の基礎となるコンクリートパイルの製造、施工を中心に
お客様のニーズに合わせた設計の提案を行っている株式会社トーヨーアサノの
総合カタログです。

当社のコンクリートパイルには、コンクリートの設計基準強度85N/mm2の
TAFCOパイルと、105N/mm2のHITパイルがあります。

また、PHCパイルやSCパイル等、種々なパイルをご用意。
用途に合わせて適切なパイルをお選びいただけます。

【掲載内容】
■コンクリートパイルの種類
■TAFCO-PHCパイルの製造方法
■TAFCO-PHCパイル
■HIT-PHCパイル
■TAFCO-MCパイル　など

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

株式会社トーヨーアサノ　総合カタログ

テクニカ合同の『TGスライム II（主剤・助剤）』は、幅広い範囲の土質に
おいてベントナイトなどの鉱物を充填させること無しに土砂を塑性流動化
させることを可能とした特殊ポリマー型加泥材です。

助剤を併用することでまとまり感のある土砂に改良できるため礫分の沈降を
抑制し、ポンプ圧送が容易になります。

「TGスライムＩ」よりも濃度に対する粘性が低いのが特徴です。
（濃度1.0%のとき「TGスライムＩ」の粘性1800cp、「TGスライムII」の粘性1340cp)

【特長】
■粘土質土から砂礫質土まで様々な土質に対応可能
■掘削土と混合することで塑性流動性をもたらす
■少量の水と混合することで簡単に調整できる
■掘削土と混合しても脱水せず、地山に浸透しないため安定する
■TGスライム助剤を併用することでまとまり感のある土砂に改良できる

※詳しくはカタログをご覧いただくか、お気軽にお問い合わせ下さい。

全土質対応型加泥材『TGスライム II（主剤・助剤）』

当社は、各種基礎杭の販売、施工、管理業務及び、山留仮設工事を主体とした
基礎工事のエキスパートです。

工期短縮と工費削減を可能にする「鋼矢板打抜き工法」や
「硬質地盤クリア工法」、「親杭打込工法」、「ゼロクリアランス工法」など
様々な工法を使用し幅広く対応いたします。

ご要望の際は、お気軽にご相談ください。

【使用工法】
■鋼管杭打込工法
■既製杭打込工法
■仮設桟橋工法
■バイブロハンマー工法
■オーガー併用圧入工法　など

※詳細につきましてはお気軽にお問合せください。

基礎工事サービス

セメントミルク回転埋設工法を用いた際、地中に打ち込まれた既成杭の
内部から杭頭補強筋を挿入するための空間を確保する必要があります。

従来は、斫り(はつり)作業により杭内の空間を確保していましたが、
工期やコストなどが負担となっていました。また、原動機等を使用するため
騒音などの周囲環境への影響も問題視されていました。

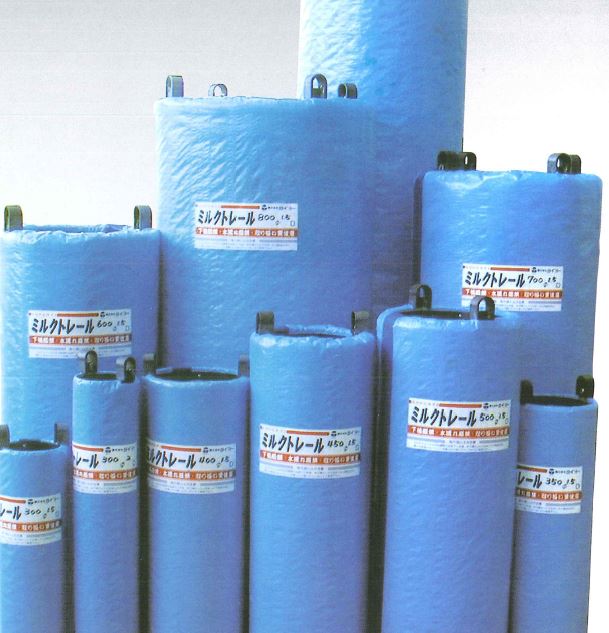

株式会社タイヨーの『ミルクトレール』は、従来法と比べて工期短縮や
コスト低減、騒音対策に画期的な効果を発揮する特許取得の商品です。
杭内にミルクトレールを取り付けた後に杭を地中に挿入します。
その後、掘削銃器で真上にミルクトレールを引き上げるだけで杭内部に
空間が確保することが可能です。

【特長】
■杭の内部に杭頭補強筋のための空間を確保可能
■斫り(はつり)作業が不要なので、コストや騒音などの問題を解決
■施工作業後に簡単に鉄・紙・ポリエチレンシートを分類可能

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

セメントミルク回転埋設工法用『ミルクトレール』

従来の鉄骨造基礎工法では、鉄筋コンクリート造の基礎を構築後、その基礎上に上部構造の鋼製柱を接合している。この工法では、基礎を構築する型枠工事・鉄筋工事・コンクリート工事の作業スペースを確保するために、掘削する土量および基礎完成後の埋戻し土量が多く、かつ、狭い範囲での作業のため作業性が悪い等の問題を抱えている。
これらの問題を解決するために、既製杭、鋼製基礎梁、鋼製柱を組合せた杭頭接合工法（杭継な剛工法）を開発し、（一財）日本建築総合試験所の建築技術性能証明を取得した。本工法は、上部構造の基礎梁を鋼製梁とし、1本の鋼製柱に1本の既製杭を用いた基礎形式を対象とし、既製杭と鋼製柱を鋼製の特殊な金物で結合することにより、型枠工事・鉄筋工事・コンクリート工事を省略し、　コストの削減と工期短縮を可能としている。

杭継な剛

『特殊ヤットコ工法』についてご紹介します。

当社が開発した「特殊ヤットコ」は、パイルを一切切断しない
ヤットコ仕様が定着しており、諸官庁に高く評価されております。
この製品は、杭と同径の鋼管製で4本以上の長尺ボルトを埋設する
杭頭のボルト穴に装着して、杭と一体化させます。

杭を挿入後、地上に出ている部分をトランシット・レベル機で杭心を
チェックし、木製キャンバーで一時固定。その後、地上に出ている
ボルトをゆるめて引き抜きます。

【特長】
■経済的
■杭の性能を損なわない
■杭芯ずれによる補強がない
■最長10m迄のヤットコ施工が可能
■PHC杭・節杭・鋼管杭・H鋼に使用できる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

特殊ヤットコ工法

『コンパクトMs杭基礎』は、建柱車による施工が可能なため、
作業環境が良好です。

従来工法と比較し、復旧範囲が微小。
復旧範囲が狭いので産業廃棄物の削減が可能になります。

また、杭径が小さいため埋設物への影響が低減されます。

【特長】
■建柱車による施工が可能なため、作業環境が良好
■埋設物が無い場合は、地盤の高さから施工が可能
■従来工法と比較し、復旧範囲が微小
■作業時間も短いので工期の短縮が可能
■建柱車で施工が可能なことから離れた場所でも施工できる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

コンパクトMs杭基礎

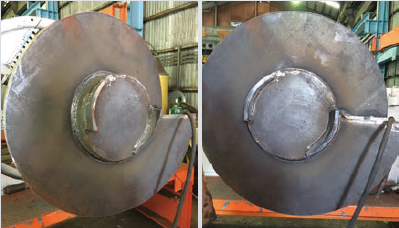

『アルファフォースパイルII工法』は、鋼管の先端部に翼を螺旋状に
一体化して回転貫入し、杭として利用する技術です。

先端翼が先端閉塞蓋を兼ねることで、加工精度向上とコスト削減を実現。

また先端の掘削刃には、回転貫入による地盤の乱れを抑制しながら、
杭の支持力向上、優れた貫入性能を可能とする独自形状を採用しています。

多種多様な建物条件と地盤条件に対応できる豊富なラインアップを用意しました。

【特長】
■先端支持力
■杭材先端強度
■ローコスト
■貫入性能
■豊富なラインアップ

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

アルファフォースパイルII工法

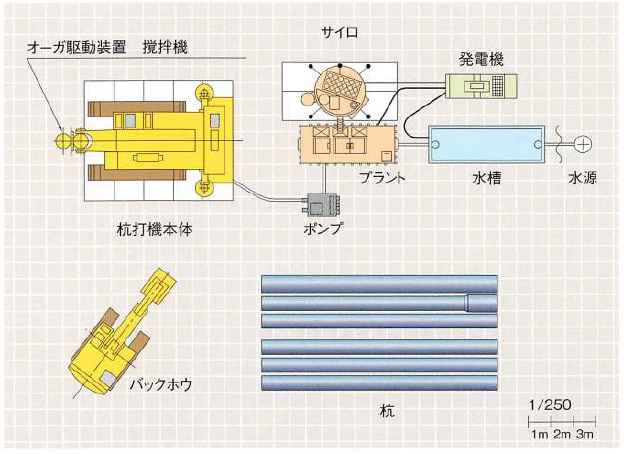

『Hyper-ストレート工法』は、オーガにより地盤を先行掘削した後に、
根固め液・杭周固定液を注入し、杭を自沈または回転により所定の支持層に
1D以上挿入する工法です。

オーガヘッド、スクリュウ、攪拌ロッド及び連結ロッドなどで構成される
掘削攪拌装置を使用し、掘削から根固め液注入・根固め部上下反復・
杭周固定液注入・杭周固定部上下反復・杭挿入設置までの施工手順で施工します。

また、高精度で効率的に施工をサポートする施工管理システムを導入することで、
根固め球根部の築造管理や支持層管理をリアルタイムで行い、品質確保に努めています。

【特長】
■全長ストレート掘削のため、施工管理が容易
■高支持力特有の専用下ぐいが不要
■既製コンクリート杭工法の原点に戻り考え出された中支持力工法

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

プレボーリング拡大根固め工法『Hyper-ストレート工法』

『Hyper-ストレート工法』は、HIT工法、BESTEX工法、FP-BESTEX工法で
培った経験を元に、更なる進化を遂げたストレート掘削・ストレート杭の
シンプルな工法です。

使用する杭は一般的なストレート杭（PHC、PRC、SCなど）および拡頭杭で、
特殊な形状の杭は使用しません。

旧建設大臣認定工法（旧38条認定）に比べ約1.5倍の支持力性能を発揮し、
使用する杭本数削減に貢献、コストダウンを実現します。

【特長】
■安定感のある確実な施工
■シンプルで高い汎用性
■高支持力でコストダウンにも有効

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

Hyper-ストレート工法

「NSエコパイル」は新日本製鉄(株)（現・日本製鉄(株)）が開発した画期的な回転圧入鋼管杭です。

鋼管先端に螺旋状の羽根を溶接した鋼管杭であり、
全旋回機等で鋼管を回転圧入することで無排土、低騒音、低振動による施工を可能としました。

＜特長＞
■無排土…泥水・残土が発生しない
■低騒音・低振動…回転圧入工法により低騒音・低振動施工を実現。
■汎用機械で施工可能…3点支持式杭打機、全周回転機など汎用機による施工が可能。
■引き抜き可能…杭を逆回転させることで引き抜き撤去が可能。仮設工事に有効です。

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

工法紹介『NSエコパイル回転圧入鋼管杭工法』

『ONEPILE・HI-ONEPILE』は、秩父小野田株式会社と日本コンクリート
工業株式会社の共同開発された高強度PC抗です。

高い強度を有しており、大きな打撃力に耐え、硬い中間層も安易に
打ち抜きます。

また、プレストレスが導入されている効果から、曲げ引張力による
ひび割れ発生を防止することが可能です。

【特長】
■あらゆる工法に適用
■高い強度
■ブレストレスの導入
■ひび割れ発生の防止

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

コンクリートパイル『ONEPILE・HI-ONEPILE』

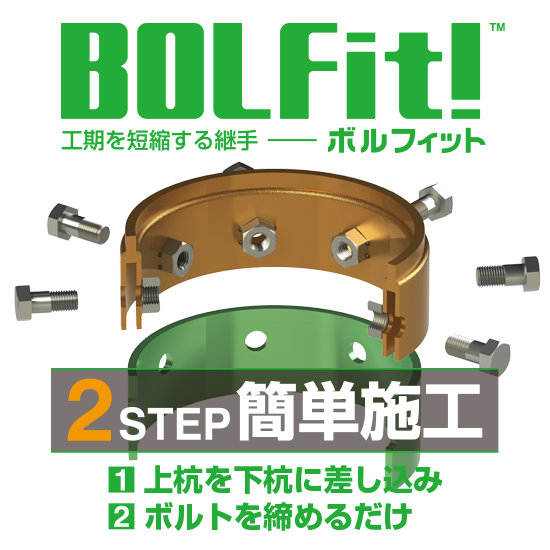

ボルフィットは、回転貫入工法やプレボーリング工法の鋼管杭に対応した、現場溶接不要の機械式継手です。従来の溶接継手にない様々なメリットを提供します。

■施工管理のポイントが明確
■溶接技能者の技量に左右されない安定した品質を確保
■溶接継手に比べ工期短縮が可能
■継手の着脱が可能
■現場溶接が無いので継手の許容応力度低減が不要
■ハウスプラス確認検査(株)にて構造性能評価取得済み
 構造評価書：HP構評-18-007

BOLFit!｜ボルフィット

『ガイアF1パイル工法』は、鋼管の先端に掘削刃と半円形の先端翼を
溶接接続した基礎杭を、地盤中に回転貫入させ設置する工法です。

56の杭種バリエーションにより経済設計が可能。狭小地の施工に
おいてもプラント設備等が不要なため省スペースでの施工ができます。

また、高い支持力により無駄な材料を削減できることで、材料費の削減と
流通の簡素化が可能となり低コストを実現。杭を逆回転させて
引き抜くことができ、鉄製品であるがゆえリサイクルが可能です。

【特長】
■残土処分費、産業廃棄物の軽減
■重機簡素化により施工費、回送費の軽減
■重機運搬費の合理化により二酸化炭素削減
■将来の解体時、優れた撤去性によりコスト削減
■撤去後、リサイクルが可能

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

ガイアF1パイル工法

『アルファフォースパイル工法』は、翼の始点と先端閉塞蓋の一部を
一体化することで強度増加を図った工法です。

狭い場所でも現場を汚さず、安全かつスピーディーな施工。

翼部を均一な幅でかつスムーズな螺旋状にし、回転貫入時に杭の周辺地盤を
乱さない一枚羽を採用することで、施工速度が高く施工費も軽減されます。

【特長】
■高い強度と施工品質
■高い加工精度

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

アルファフォースパイル工法

SSDは、従来使用されている、CMC（カルボキシメチルセルローズ）又は一般的な粉末型増粘剤に変わる増粘剤です。一般的な増粘剤は粉末タイプであり、溶解が非常に難しく、一度に投入するとママコになり、少量ずつしか投入できません。しかも作業性に欠ける事が多々見うけられます。株式会社はりばのSSDは、溶液タイプですので、水の中に必要量を一度に投入してもママコにならず、また、ポリ容器詰めで少量ずつの使用ができるので、作業性、経済的に非常に優れています。
詳しくはお問い合わせ、もしくはカタログをご覧ください。

溶液型増粘剤　SSD

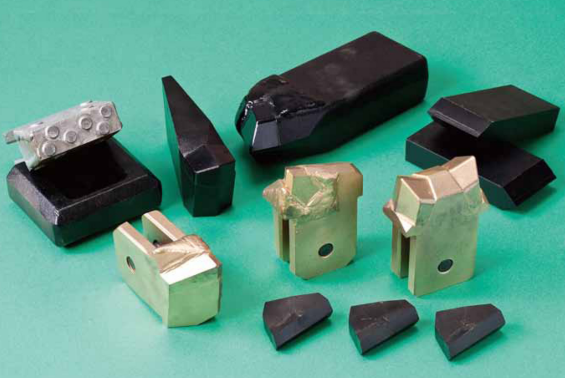

当社で取り扱う、「基礎ビット」をご紹介いたします。

ケーシングビットでは、ボルト式の「CBO40RS-A(内刃)」
「CBO40LS-A(外刃)」をご用意。

また、両刃ケーシングビット「CBOC40TN」や拡底機用ビット・
溶接式、アースオーガビット・溶接式などもございます。
ご要望の際はお気軽にお問い合わせください。

【ラインアップ(一部)】
■ケーシングビット
・CBO40RS-A(内刃)
・CBO40LS-A(外刃)
■両刃ケーシングビット
・CBOC40TN

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

基礎ビット

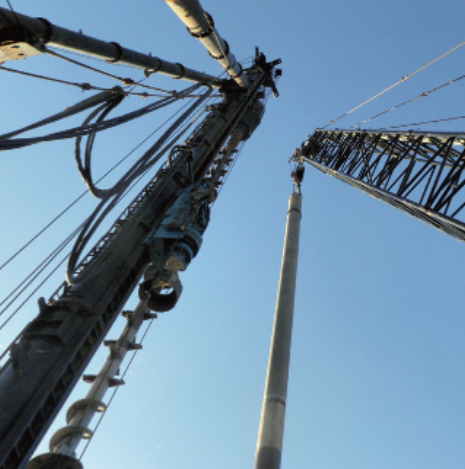

当社では、『COPITA型プレボーリング杭工法』を取り扱っています。

本工法は、杭径＋100ｍｍ径の掘削攪拌装置を用い、施工地盤内に適宜掘削液を
注入しながら所定深度まで掘削を行い、根固め液を注入して根固め部を造成。

掘削攪拌装置を引き上げながら杭周固定液を注入・攪拌して、地盤内に
ソイルセメント注を造成します。その後、既製コンクリート杭を自沈
または回転圧入により建込みおよび沈設を行い定着させる工法です。

【特長】
■先端拡大球根を築造しないストレート掘削
■杭周固定部の未固結試料採取
■現場溶接継手部の管理強化
■施工管理の徹底

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

COPITA型プレボーリング杭工法

当資料は、先端翼付き回転貫入鋼管杭工法（ケンマパイル）
について掲載しています。

ケンマ工法の概要をはじめ、適用範囲や工法の特徴などを
ご紹介しております。

【掲載内容】
■工法の概要
■認定書及び性能証明書
■適用範囲(押込み方向、引き抜き方向）
■工法の特徴
■くいの構造　ほか

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【資料】ケンマ工法紹介
