斜面・のり面の崩壊対策とは？課題と対策・製品を解説

防災・避難路においては、迅速な避難経路の確保が重要です。地盤の安定性、排水性の確保、そして施工の容易さが求められます。特に、土砂災害のリスクが高い地域や、軟弱地盤上の避難路においては、土圧を軽減し、排水性を高めることが不可欠です。スーパーソルL2は、軽量性、排水性、施工性に優れており、避難路の安全性を高めるために必要な機能を備えています。

【活用シーン】
・土砂災害のリスクが高い地域の避難路
・軟弱地盤上の避難路
・既存の避難路の改修工事

【導入の効果】
・土圧の軽減による地盤の安定性向上
・優れた排水性による浸水リスクの低減
・軽量性による施工性の向上と工期短縮
・環境負荷の低減

【防災・避難路向け】スーパーソルL2

当製品は、植物を残したまま工事が可能で、狭あいなスペースでも
施工ができます。

ストレーナー加工された外径 60.5mm の鋼製のパイプを斜面に一定の間隔で打設することにより、
斜面の表層崩壊の発生要因となる表流水や浅層地下水を速やかに地表へ排出し、
土塊の間隙水圧の上昇を抑える工法です。

パイプの先端を尖らせ地盤に打ち込んでいくためプレボーリングが
不要。工程も作業機械も簡便で経費節減に貢献します。

打撃貫入により締固め効果を発揮。

地盤を拘束することによる変形抑制にも効果をみせます。

排水補強パイプは「地下水排除」および「過剰間隙水圧消散」の効果により、
地盤内の液状化を防止することができます。

【特長】
■打撃貫入のみの簡単施工
■締め固め効果も発揮
■高耐食メッキで長寿命
■高い汎用性

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

恒久排水補強パイプ(PDR工法)【地震対策工・斜面対策工】

『斜面安定解析』は、各種機関の設計指針に基づいた安定性評価と
対策工の設計を行うとともに、検討箇所の特性に応じて数値解析手法を
併用した検討を行います。

自然災害発生時の緊急対応策として、通信ネットワークを活用した
監視（観測）システムを提供しています。

また、オーバーハング等の特殊な断面形状や強度の異なる岩石から
構成されるような複雑な地盤構成では、さまざまな数値解析手法による
変形解析等を併用した安定解析を実施し、現地条件に合致した好適な
対策工の検討を行います。

【特長】
■各種機関の設計指針に基づいた安定性評価と対策工の設計
■検討箇所の特性に応じて数値解析手法を併用した検討を行う
■通信ネットワークを活用した監視（観測）システムを提供

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

地盤解析『斜面安定解析』

先端にスクリューを有す新しい多目的タイプのひずみ計です。パイプひずみ計は非常に高感度で、わずかな地中の変動をも検出することができます。これにより地すべりの進展状況が推察でき、すべり面の位置(深度)と全体の形状や、今後起地すべりが起こりそうな場所を知ることも可能です。

【特長】
■鉄製で耐久性に優れており、細くて丈夫
■大掛かりな足場を組まずに低予算で簡易・迅速な施工が可能
■「多目的ひずみ計」として用途は様々で、表層崩壊調査や
　表層地滑りの判定、緊急の安全管理対策など広範囲で利用可

※詳細は資料請求して頂くか、ダウンロードからPDFデータをご覧下さい。

表層崩壊や浅層地すべりの判定に『表層パイプひずみ計』

『高強度ネット工法』は、公称素線引張強度1,770N/mm2の硬鋼線から
なる高強度ネットを主材とする柔構造の斜面対策工法です。

力学的特性を十分に発揮させることで、安全かつ短い工期で斜面対策
を行うことが可能。

また、用途別にネットを取り揃え、求められる多様なニーズに対応
することができます。

【特長】
■施工が早い
■適用範囲が広い
■経済的
■環境に優しい

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

斜面対策工『高強度ネット工法』

【特徴】
○急勾配（1分〜5分，3分勾配を標準）化による長大法面の低減と掘削残土量低減。
○構造物を上から下へ仕上げる逆巻き施工により、支障物の保護と施工中の地山のゆるみ・崩壊事故防止。
○表面保護工のプレキャスト化による品質の向上と工期短縮・省力化。
○ＰＡＮ ＷＡＬＬ板意匠パターンの多様化による景観対応。
○耐震性に優れる。
○二次製品を用いる表面工、二重管削孔による孔壁確保など、永久構造物としてライフサイクルコストに優れる。

●その他の機能や詳細については、カタログをダウンロードしてください。

地山補強土　ＰＡＮ ＷＡＬＬ工法

◆HP販売⇒https://simple-spacer.stores.jp/

※特徴
★樹脂製で軽量の為、一度に多くのスペーサーを持って作業が可能で、スペーサー同士が絡みにくいので取りだしやすく、取付の時間短縮が可能。　同時にスペーサーを取りに行く為の法面を上り下りする時間の節減ができます。
★片手で回すだけのワンタッチで数秒で取付。命綱1本でぶら下がっての大変危険な作業者にも安全！
★シンプルな作業となり工事費の削減・工期短縮・人件費の削減に繋がります。
★「返り」付で簡単に金網から外れませんが、ラス網としっかり絡めてください。
★スペーサーは網を浮かすだけでなく、法面の凹部では網を押さえることも必要で、内側にラスピンを打ち込んでラス網を押さえることができます。
★筒状で開口部が大きいので、吹き付け物が中にもよく届き空洞ができません。
★表面積が少なく、異物としての悪影響が少なく環境にも良い
★吹付厚に応じて４種類ご用意（50～100ｍｍ）
★圧縮試験済　（例)Ｐ-100 最大圧縮力 1.670N ※試験成績表有

法面（のり面）工事ラス網用「シンプルスペーサー」法面植生用にも♪

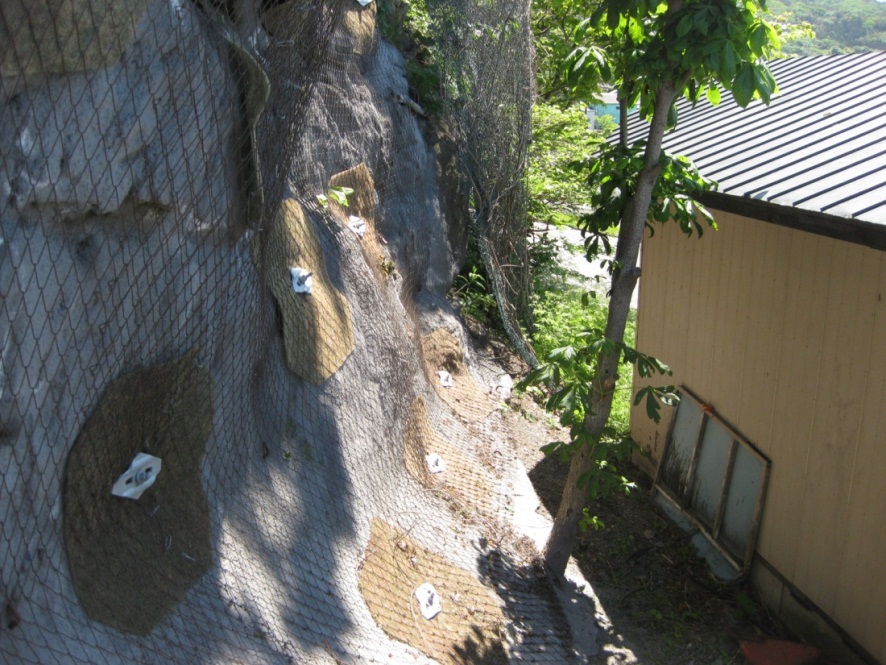

当技術は、斜面表層全体において崩壊が発生する全体すべりと、
全ねじ異形棒鋼のネイル(以下「ネイル」と称する)間の狭い範囲で発生する
局部崩壊を抑止する工法です。

高強度の素線を編んだテコネット、ネイル、スパイクプレートなどを
連結・組合わせて表層崩壊に対して有効な部材構成としています。

尚、テコネットを用いて表層すべりに対応するものと、スパイダーネットを
用いて転石や浮石の落石に対応する工法との2種類がございます。

【特長】
■想定すべり層厚1.5m以下を標準とした崩壊に対応
■表層崩壊に対して有効な部材構成

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

パワーネット工法

道路や鉄道などの交通輸送路や山間部の住宅地などにおいて、
岩盤斜面の安定性評価はきわめて重要な課題です。

当社では、岩盤斜面における調査・観測・解析技術の活用により、
斜面の安全性評価を行うとともに必要であれば対策工法の提案までを
行なっています。

岩盤内の不連続面を対象とした一面せん断試験装置などの試験装置や
各種解析手法（複合降伏モデル（MYM）など）を開発・運用し、
不連続性岩盤の実挙動の解明に取り組んでいます。

【特長】
■岩盤斜面における調査・観測・解析技術の活用
■斜面の安全性評価と必要であれば対策工法の提案までを行う
■不連続性岩盤の実挙動の解明

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

地盤解析『不連続性岩盤解析』

『テラセル擁壁工法』は、展開したテラセル（ジオセル）に現地発生土や
砕石を充填し、段積みすることで擁壁を構築し、切土のり面を保護する工法です。

テラセルの原材料は高密度ポリエチレンを使用し、表面のシートには
厚さ1.5mmのテクスチャー加工を施したシートを使用。
そのため、十分な耐候性を持っております。

また、耐薬品性にも優れており、酸性土・アルカリ性土などの様々な
土壌に適応します。

【特長】
■高い耐候性・耐薬品性
■軽量でコンパクト
■様々な中詰材の使用が可能
■簡単で素早い施工性
■現地に応じた適応力と柔軟性
■緑化が可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

工法『テラセル擁壁工法』

『植毛暗渠パイプ』は、集水パイプの目詰まり防止のために開発された
製品です。

塩ビ管に“静電気”を利用して“パイル”を緻密に移植したパイプで、
従来の集水パイプでは、不可能とされていた“フィルター材”の役目を
果たし、集水効果をあげると同時に、パイプの目詰まりを防止。

地すべり対策工法の「抑制工」の一手段として採用され、利用されることを
切望いたします。

【特長】
■地すべり防止に大きな威力を発揮
■集水効果をあげる
■目詰まりを防止

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

植毛暗渠パイプ

『GTフレーム工法』は、鉄筋やモルタル(コンクリート)を使用した従来ののり
枠工とは違い、のり枠材に補強盛土工法などで用いられるジオシンセティックス
(ジオグリッド、短繊維)を用いた新しい吹付のり枠工法です。

ジオグリッドと短繊維を混合した改良土との組み合わせは、柔なのり枠の構造
部材として、ねばり強くのり面・斜面を守ります。

また、使用材料が軽量・コンパクトであるので、狭所での運搬や急傾斜地での
作業が容易となり、施工性が向上し、安全作業にも貢献します。

【特長】
■力学的特性
■施工性の向上
　・扱いやすい材料
　・施工スピードアップ
　・高所、長距離も吹付可能
■コスト縮減
■優れた耐久性

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

補強土植生のり枠工『GTフレーム工法』

様々な環境に対応する 『PAN WALL工法』 は、垂直施工による地山補強土工法　『VERTICAL PAN WALL』や、道路の改良工事や拡幅工事等で斜面を切土して構造物を構築する場合の「既設道路・構造物・境界の保護」、山間部などに道路を構築し長大法面となる場合の「長大法面の低減（自然法面の保護）」、道路に面した既設石積が老朽化や変状した場合に「既設石積・風化岩盤の補強」、老朽化した河川護岸ブロックも、護岸ブロックを残したまま補強する「河川 PAN WALL」があります。
詳しくはお問い合わせ、もしくはカタログをダウンロードしてください。

『PAN WALL工法』 は、様々な環境に対応します。

『三位一体の受圧板工法』とは、PUC受圧板工法、ざぶとん裏込め工法、
セーフティキャップ、これらの３つの要素(工法)が互いに働いて一体となり、
“強い･割れない･飛び出さない”を実現した受圧板工法です。

厚さの低減と軽量化を実現したPUC受圧板工法の受圧板を、ざぶとん裏込め工法
により凹凸地盤と密着させ、受圧板のひび割れを防止します。

また、セーフティキャップを装着することで、地震などの想定外の外力により
破断したアンカーの飛び出し事故を防止することができます。

【仕様】
■受圧板の厚さの低減(10cm減)と軽量化(410kg減)
■受圧板と凹凸地盤を簡単に密着
■受圧板のひび割れを防止
■アンカーの飛び出し事故を防止

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

法面安定工法『三位一体の受圧板工法』

大型ふとん篭は、じゃかご工法のもつ特長を踏襲し、更に枠を丈夫にし大型化する事により、
高強度で適応性が高く多用途な構造物を築造できる様にしたものです。
砂防ダム工、山腹土留め工、地すべり防止工、擁壁工に用いる事ができます。

詳しくはお問い合わせ、もしくはカタログをダウンロードしてください。

工法「大型ふとん篭」

RRR工法（Reinforced Railroad with Rigid Facing-Method）とは、補強土工法の原理を用いて、従来形式の擁壁の代替え工法として開発された新しい土留め（補強土壁）工法です。従来の擁壁は、力学的に考えれば、土による作用外力(土圧)に対して、躯体重量や基礎の地盤反力で支えようとする構造であり、土と敵対し、力には力で対抗しようとする思想の構造物でした。これに対して補強土壁工法は、土中に引張り補強材を配置することにより土自身の安定化を促進する方法であり、土と共存しようとする思想の構造物です。

補強土壁工法　RRR-C工法

『タフネスフォーマー』は、強力な接着力を活用して、岩と岩・岩と
覆金網(TFネット)・岩とアンカーピン等を強力に固定することにより、
岩の崩壊・崩落・土砂の流失や、落石発生等を未然に防ぐ工法です。

斜面や、緑化基盤に独特な被覆層を形成することで、植物育成の可能性
がある箇所の緑化もはかります。

使用するTFネットは、防食性の高い樹脂を使用している為、高防錆性
を実現。端部でサビが発生しても、強固な接着により、
進行を食い止めます。

【特長】
■軽量化
■高所施工可
■耐久性向上
■落石の防止効果
■緑化をはかる

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

工法『タフネスフォーマー』

当社は、さく井工事会社として、創業以来100年以上にわたり、
全国各地における豊富な地下水開発の実績を積み上げてきました。

特殊土木工事においては、地すべり対策工事をはじめ、のり面保護工事や
バイオプラスターチ吹付工事などが可能です。

地すべり対策工事は、地下水位などの自然条件を変える事により、地すべり
活動の停止あるいは緩和を図る「抑制工」と、構造物の抑止力により地すべり
活動の停止あるいは一部停止を図る「抑止工」があります。

【特殊土木工事】
■地すべり対策工事
■のり面保護工事
■バイオプラスターチ吹付工事
（特許：第4430793号、エコマーク認定：05131021）
■大口径取水井戸工事
■落し込みボーリング工事

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【事業紹介】特殊土木工事

奥山ボーリング株式会社は、主に地質・土質調査、地すべり調査・解析、
地すべり対策工事、法面工事を行っている会社です。

その他、斜面の地震応答解析、天然ダムの決壊・氾濫解析、崩壊土砂や
雪崩の挙動解析、貯水池への移動土塊突入に伴う津波解析等に関する
プログラムの開発・運用も行っています。

地質・土質調査に関することは当社へお任せ下さい。

【事業内容】
■地質・土質調査、地すべり調査・解析、地すべり対策工事、法面工事
■崩壊土砂等シミュレーションソフト開発

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

奥山ボーリング株式会社　事業紹介

『ざぶとん裏込め工法』は、新開発のざぶとん材にセメントミルクを
注入・充填し、受圧板と凹凸地盤とを短期間で確実に密着させることにより、
受圧板のひび割れを防止する裏込め工法です。

受圧板に地盤反力が等分布に作用し、受圧板のひび割れを防止します。
また、ガイドパイプと受け板を使用する「セットパイプ工法」を併用する
ことにより、受圧板の重み等によるざぶとん材のつぶれを防止できます。

当工法は型枠・吹付・コテ仕上げ等が不要のため、経済性の向上と
工程の短縮が可能です。

【特長】
■不受圧板のひび割れを防止
■経済性向上
■工程の短縮が可能
■特許第3413108号
■NETIS登録番号：KT-040008V

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

法面安定工法『ざぶとん裏込め工法』

『ミラフォース I』は、杭によって抵抗力を増加させ地すべりを防止する
鋼管杭式表層崩壊予防工法です。

軽量で足場が不要な掘削機のエアハンマーを使用するので、
これまで施工のできなかった重機が使用できない場合や、
足場が設置できない高所や狭所などでも容易に施工が可能。

MF杭の杭頭部をロープで連結することにより、MF杭が相互の持合い効果と
応力分散効果を発揮して、斜面安定性の向上が期待できます。

【特長】
■表層崩壊を予防する優れた効果
■優れた施工性
■優れた斜面安定性
■優れた景観性
■優れた耐久性

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

鋼管杭式表層崩壊予防工法『ミラフォース I』

『ESP土木工法』は、軽量のため、大型建機不要で、人力施工と急速施工が
可能な工法です。

積み上げた場合、自立面が形成され、また、ポアソン比が0に近いため
擁壁などの杭土構造物から防護壁程度に簡易化できます。

独立気泡発泡体の特長として緩衝性に優れ、衝撃・振動を軽減させる
効果があります。

【特長】
■維持管理費用の低減
■工期の短縮
■用地の節約
■堀削量の低減
■現場加工も容易

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ESP土木工法

グリーン産業は『斜面防災設計サービス』を承っております。

現場の「地質構成」を知ることは、斜面崩壊対策工や地すべり対策工の
設計・検討に欠かせません。

当社では、法面保護工事に必要な調査や、好適な対策工法の設計を行います。

法面の専門工事会社として、数多くの現場で培った経験と知識、ノウハウを
設計業務にフィードバックし、お客様に信頼される技術をご提供いたします。

【特長】
■調査・コンサルタント業務を通して災害に強い国づくりに貢献
■人々の安全なくらしと次代に引き継ぐ美しい自然を守る

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

斜面防災設計サービス

・水路の法面を保護するブロックです。
・ブロックを組み合わせることによって、法長を自由に設定することができます。
重点サービス地域は茨城県、群馬県、福島県、東京都、神奈川県、千葉県、埼玉県などの関東圏となりますので、ぜひご用命ください。

※詳細は資料をダウンロードしてください。

法面ブロック

ヒロセが長年培った土へのノウハウは、土木構造物の安全性と経済性、そして景観性を兼ね備え、都市土木から郊外の大型工事まで、社会資本の整備に大ききく貢献してきました。私達はこれからも自然の地形や地質、周辺環境との調和を考えながら、適した工法を提案していきます。

工法　補強土工法シリーズ

スーパー・テールアルメ工法は、建設コストの低減と施工性改善、都市部での景観性向上を目指し開発された、次世代型テールアルメ工法です。

補強土工法　スーパー・テールアルメ工法

『建設物価』『積算資料』にて 設計価格 が、『土木施工単価』『土木コスト情報』にて 設置歩掛 が掲載されている 一般工法 となります。
　
47都道府県すべてに納入実績があり、国・都道府県・市町村・民間(高速道路)など幅広い施主様にご採用いただいており、実績件数は6,000件以上ございます。

【FRP製】
　・強靭で、腐食の懸念が無く、ライフサイクルコストを削減できます
　・軽量なため施工性が向上します
　・バイオマスマーク認定の製品で、環境に配慮できます

【格子構造】
　・面として機能する格子寸法なので、受圧面積が法枠より大きく、地山をより被覆できます
　・モルタル吹付や連続繊維補強土と併用できます
　・通水性が高く、全面緑化が可能です

【施工性】
　・独立受圧板なので、逆巻き施工に適しています
　・法枠と比べて工程数が少なく、熟練度も必要としないので、工期が約半分に削減でき、省力化ができます
　・人力による施工が可能なため、特別な重機が不要です

グリーンパネル（ロックボルト･鉄筋挿入工用受圧板）

『鉄根打設工法』は、施工が早く、経済的で環境負荷も少ない斜面表層の
安定工法です。

森林植生は、山腹の土層に強じんな根系を網のように広げ、
大小さまざまな杭を打ったように張り表土をつかんでいます。

また、斜面を崩壊させる過剰間隙水圧が発生しないよう水圧を除くことも
重要です。これらの森林の根系が持つ国土保全機能を、 “鉄の根っこ”に
よって補完・補強します。

【特長】
■緊縛効果
■吸水効果(間隙水圧の低下)
■杭効果

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

斜面の表層崩壊防止工法『鉄根打設工法』

『ミニアンカー工法』とは、鉄筋挿入補強土工法の一種です。

鉄筋に変わり、地山挿入後に先端部を拡大できる構造をもった補強材
「ミニアンカー」を用いることで地山の安全を図るため、特に、敷地
境界の厳しい箇所への適用に効果を発揮します。

また、地盤にプレストレスを与えることができ、補強領域の一体化を
より高め、安全性に寄与します。

【特長】
■補強材の長さを短くでき施工影響範囲が少なくて済む
■敷地境界への侵入が問題となる場合に有利
■鉄筋と同じ長さであれば配置ピッチは広くとれる
■中空ロッドを利用し補強材からグラウトを注入するので確実な
　グラウドが可能
■作業空間の狭い箇所でも施工が可能

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

工法『ミニアンカー工法』

『アングルボルト工法』は、樹木を残しながら、好適な補強材設置角度で
斜面を補強する技術です。

補強材の設置角度を調整可能な受圧板構造で、高い補強効果が得られる
角度で補強材を設置することができます。

また、使用する部材は、軽量・コンパクトで取り扱いしやすく、施工性に
優れるとともに、低コストとなります。

【特長】
■樹木を残し好適な補強材角度で斜面を補強
■角度調整が容易
■補強材の設置角度を調整可能な受圧板構造
■自然環境・景観の保全ができる
■軽量・コンパクトで取り扱いしやすい部材

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

アングルボルト工法

『ロジオドレーン』は、良好な排水性を有しながら土砂流出がなく
施工性の良い地すべり対策用水抜き管です。

昨今、地震や豪雨から誘因する地すべりが増えています。
地すべり対策には、地下水の効率的な排水が必要です。

当製品は連続100mm降雨実験の結果、一般的な硬質塩ビ有孔管にくらべ、
土粒子が排出されないことが確認されています。

【特長】
■良好な排水性：45000個/mの微細な孔
■土砂流出がない：孔径は100μ以下
■施工性がいい：VP40に外装して使用

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

地すべり対策用水抜き管『ロジオドレーン』

『クロノパネル』は、軽量な地山補強土工用プラスチック受圧板です。

材料全てが2次製品なため、養生待ち無しで工程の短縮が可能なほか、
リサイクルプラスチック製で軽量なので作業効率もアップ。

重ね枚数で導入抑止力3種類対応なので、緑化工との併用に好適です。

【特長】
■斜面安定技術
■環境負荷低減
■省力化
■一般工法名：簡易吹付法枠工に相当
■養生待ち無しで工程の短縮が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

地山補強土工用プラスチック受圧板『クロノパネル』

『ワイヤーネットワーク工』は、従来より落石対策工として定評のあるワイヤー
ネット工の優れた特性を更に追求し生まれた工法です。

ワイヤーネット工に比べ、1スパン当りのアンカー間隔を調整することで、同じ
抑止力で約10％工事費を削減しました。
また、テンションバー（張力維持具）の採用により、季節の温度変化による
ワイヤーロープの伸縮を調整し、安定した緊張力で転石をガッチリ押さえ
込みます。

従来のロープ掛工で用いられる縦・横ロープに斜めロープを加える事により
安定性、経済性も向上しました。

【特長】
■自然環境を損なわない
■施工性・経済性に優れる
■斜面の安定化が図れる

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

工法『ワイヤーネットワーク工』

『Geo BANK（ジオバンク）工法』は、ジオグリットを用いた補強土壁を構築し、落石・雪崩等から保全対象物を防護する工法です。
落石から防護する工法「Rock Geo BANK(RGB)工法」、崩壊土砂から防護、または崩壊土砂の進行方向を変えて安全な場所へ誘導する「Earth Geo BANK(EGB)工法」、雪崩から防護、または雪崩の進行方向を変えて安全な場所へ誘導する「Snow Geo BANK(SGB)工法」の3工法がございます。

【特長】
○NETIS登録（登録No：HR-100004-A）
○RGB工法：最大4500kJの落石エネルギーに対応
○EGB工法：危険斜面の崩壊土砂に対応
○SGB工法：雪崩受撃面に2種の壁面タイプを採用

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

補強土壁工法『Geo BANK（ジオバンク）工法』

地震によって生じる盛土の残留変位は、主にすべり土塊の滑動による
変位量が対象となります。

『ニューマーク法』は、ジオシンセティックスの敷設により、
残留変位量を抑制する工法です。

高盛土のレベル2地震動に対する残留変形解析手法として、
盛土条件や地形・地質等を考慮して設計地震動を選定する当工法を用います。

【残留変位量の算定】
■ジオシンセティックス敷設後のすべり安全率Fs＝1.0時の水平震度の算定
■ピーク強度・残留強度による降伏加速度の算出
■残留変位量の算出
■残留変位量が許容変位量以内となる
■ジオシンセティックス敷設にて残留変位量を抑制

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ニューマーク法

当工法は、筒状にしたテンサーをテンサージョイナーで接続し、現地発生土を
充填した構造体を切土面に設置後、のり面を安定化させる工法です。

資材が軽量で、組立てや現場合わせが容易で工期短縮が図れます。

従来のふとんかご等の設置が困難な箇所、土壌が酸性またはアルカリ性で
錆などによる耐久性に懸念がある箇所にも適用できます。

【特長】
■筒状にしたジオグリッド構造体の中に現地発生土を使用し充填できる
■資材は軽量で現場組立てが容易
■フレキシブル構造体で、折れ点や曲線にも柔軟に対応可能
■のり面の緑化が可能
■ジオグリッドテンサーは、高密度ポリエチレン製のため錆びの発生がなく、
　化学的安定性に優れる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

切土のり面 補強工法『マキセル 多段積み工法』

親杭パネル壁工法は、親杭とコンクリートパネル（親杭パネル）を一体化した壁体で、景観に配慮した土留壁や遮音壁等に使用します。特に長大切土法面や基礎掘削が多くなる急峻地形での道路や敷地の拡幅工事等において、切土や残土の発生を少なくできることから自然環境の保護や省力化に役立てる工法です。また、地震や豪雨による法面や道路の崩壊など災害復旧工事にも多くの実績があります。

親杭パネル壁工法

斜面安定計算プログラムと地下水浸透流計算プログラムを組み合わせた解析ソフト

解析ソフト　ＳＡＵＳＥ

『恒久排水補強パイプ(PDR工法)』は、ストレーナ加工された銅製の
直径約6cmのパイプを斜面に打設することによって、排水パイプとしての
機能に加え、地山を補強する機能を併せ持つ工法です。

また、地震による強振動を受けたときに発生する過剰間隙水圧を
すばやく消散させ、同時に土の剛性を高めるため、耐震補強対策工法に
適しています。

【特長】
■排水機能を持つ補強土工法
■圧入方式であるため非常に安価かつ補強効果が大きい
■東海道新幹線等で豊富な実績(100万本以上)
■安価で施工が容易なので宅地盛土、擁壁の耐震補強工事に適している
■道路盛土の豪雨時/地震時崩壊防止にも好適

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせ下さい。

斜面対策用排水パイプ　『恒久排水補強パイプ(PDR工法)』

当社では、従来の吹付枠工と同等の作業性を発揮する『eフレーム』工法を
提供しております。

急傾斜での設置が容易で、治山や道路にも適しています。

また、部材が軽量なので運搬などの作業性に優れています。

【特長】
■吹付モルタルの剥落を防止
■金網型枠がクラックを抑制
■金網型枠が目安となり確実な出来形を形成
■法面に対して経済的なフレーム断面を選択可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

山型吹付枠工『eフレーム』

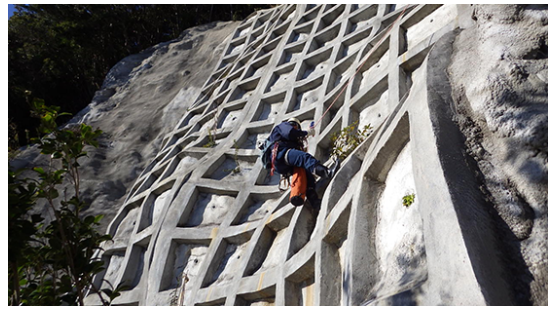

当社では、ドローン空撮写真のデータ解析をベースとした現地調査の
のち、調査票の作成や斜面安定度評価、解析などを行なっております。

ロープアクセス技術を有する技術者が、地形を問わず対象まで
近接し、技術的判断が可能となる情報を収集することが可能。

調査対象箇所に、近接目視・直接観察し、箇所の断面図で、背面地山の
地質・岩盤状況、変状発生の素因や崩壊兆候を示す吹きつけ背面の
地山岩盤状況・不安定ブロックの形状・サイズなどを表現します。

【サービス】
■ロープワーク
■法面・急傾斜地の点検・調査・診断

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

斜面調査・斜面安定度評価サービス

NETIS＋登録番号AC-150011-P 建設技術審査証明番号技審証第1401 号

耐久性に優れた高強度ネットにより岩盤を含めた表層部を安定化する工法です。
素線強度1770N/mm2を誇る高強度ネットとネイル（異形棒鋼）を組合せた、 最新の斜面安定工法です。
高強度ネットの力学的特性を十分に発揮させることにより、安全でかつ短い工期で斜面安定を図ることができます。

【用途】
●法面の表層崩壊対策
●既設吹付け面・擁壁の崩落対策
●不安定岩塊の固定

【特徴】
●不安定な斜面表層、全体を高強度ネットで覆い、ネイルで固定する構造です。
●高強度ネットには、強度と屈撓性（くっとうせい）を持ち、ワイヤ構造の異なるTECCOネットと、SPIDER S3ネットの二種類があります。
●二種類の高強度ネットを斜面表層の地質や凹凸などの状況に応じて選択し、多様な斜面に対応することができます。
●締付け力をかけることで補強材間隔を広げることができ、コスト縮減になります。

環境へ配慮した耐震性・品質に優れた斜面安定工法『パワーネット』

『ベントラップ集水管』は、地下水排除工（水抜きボーリング）の
効率化を図る為考案された、地すべり対策用集水管です。

集水管内の流水方向に対し、スリット幅が従来管の孔に比べ1/10となり、
内側から外側に水を逃しにくい「ベントラップ構造」により
集水能力と通水能力を向上・両立させた高効率集水管です。

【特長】
■開口部が0.5mmのスリットで異物の侵入を防ぐ
■集排水効率が大幅に向上する
■ネジ接手により施工性が向上
※ケーシング引き抜き時の共上がりを軽減

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

集水管『ベントラップ集水管』

『セーフティウォール(ASW)工法』は、杭および控えアンカーを利用した垂直擁壁工法で、在来の垂直擁壁に不可欠な底盤が不要であるという特徴を持ちます。
これにより、施行断面が小さくなり自然環境への影響も抑えて対応できます。
既に、底盤のいらない擁壁として建設大臣により認定（日本建築センター評定及び建設大臣「個別」認定取得済）され、バックアンカー式・ブラケット式・ピット式の3種の形式において特許を取得してます。

【特長】
○底盤が不要なので施工に伴う掘削・埋戻し等の土工事量が少なくなる
○新たな構造形式により、在来工法では施工不可能な狭隘な敷地でも
　擁壁を築造することができる
○崩壊の危険性のある擁壁の補強・補修を
　既存の建物への影響を最小現にして施工ができる
○支柱にH鋼、壁体にPC版（工場製品）を使用することで、工期が短縮できる
○壁体を場所打ちRC構造とすることも可能であり、
　現地の状況に柔軟に対応できる

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

底盤の無い垂直擁壁工法『セーフティウォール(ASW)工法』

土地の有効活用の観点から盛土のり面の急匂配化のニーズが高く、
擁壁などに比較して経済的に盛土のり面の急匂配化を可能にする
補強土工法が普及してきています。

補強土壁　Hyb-Wall

『エアミルク・エアモルタル』は、セメントミルク・生モルタルに気泡を混入し、
従来から残置廃止管などへの充填材として使われてきました。

近年、その特性である軽量で流動性があり容易な施工性が着目されています。

さらに、工期短縮等によるトータルコストの低減等が図れる優れた経済性の
新しい盛土材料「気泡混合軽量土・FCB工法」として、土木工事分野の様々な
箇所に急速に採用されています。

【FCB施工フロー】
■基礎工
■防水シート・不織布敷設工
■壁面設置工
■目地材・緩衝材設置工
■金網敷設工
■エアミルク打設工
■遮水シート敷設工

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【エアミルク・エアモルタル】FCB工法

『GTF受圧板工法』は、全面緑化が可能な「GTフレーム工法」と、
地山補強土工(ロックボルト工)に対応するGTフレーム専用の「GTF受圧板」を
組み合わせて補強する、のり面保護工です。

植物の育成に支障とならず全面緑化が可能となり、美観・景観性が向上。

全面緑化による景観保全を重視する現場をはじめ、急傾斜地等の狭所で
材料運搬などの作業が制限される現場等に効果が高い技術となっております。

【特長】
■小～中規模の崩壊対策として有効に機能
■美観・景観性の向上
■植物の育成に支障とならず、全面緑化が可能
■施工性の向上、低コスト
■軽量・コンパクトで取り扱いしやすい部材

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

GTF受圧板工法

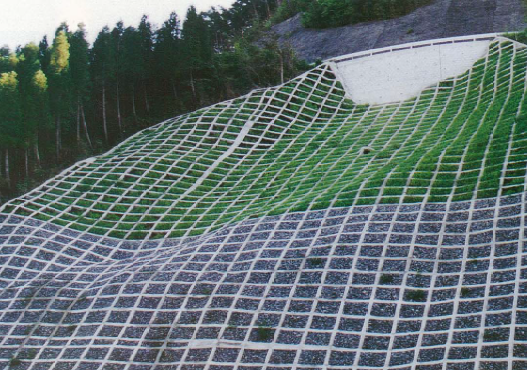

当社が取り扱う『Kフレーム』をご紹介します。

現場吹付法枠工法において、フレーム型枠部材は急傾斜や高所での
型枠組立て作業が容易にでき、変型自由なため厳しい地山の形状変化
にも対応が可能。

埋め殺しの為型枠解体作業が不要で作業能率アップにつながります。

また、フレーム型枠部材は、亜鉛メッキ鉄線によるクリンプ金網を
使用している為、錆の発生が極めて少なく耐久性に優れています。

【特長】
■錆の発生が極めて少なく耐久性に優れている
■クリンプ金網の天端部分は折り曲げ加工を施してあり作業の安全性も向上
■フレーム型枠部分は軽量のため、急傾斜地や高所での型枠の組立が容易
■作業能率のアップに役立つ
■フレーム型枠部材は、埋め殺しのため解体作業が不要

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【現場吹付法枠工】Kフレーム

『LOCK+LOAD(ロックン・ロード)』は、美しさ・速さ・強さ・経済性を
追求した簡易補強土壁工法です。

やわらかな岩肌面は、安らぎを感じさせるとともに景観に溶け込みます。

また、軽量化と、工期短縮を追求した結果、圧倒的な経済性を実現。

雨で崩れるなどで、復旧したくても機械が入れずにお困りの斜面でも、
人力施工のみでも素早く美しい擁壁としてご利用できます。

【特長】
■重機が必要ない
■コスト縮減が可能
■経済的で優れた施工性
■斜線規制が必要なし
■狭いスペースで作業ができる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

簡易擁壁『LOCK+LOAD(ロックン・ロード)』

当技術は、高強度ネットとクモ用プレートおよび補強材などを組み合わせ、
深さ3.0m以下を標準とした表層崩壊を抑止する地山補強土工法です。

全体の安定については補強工で抵抗するものと考え、補強材間の中抜けに
対しては高強度ネットの引張力で抵抗します。

また、その抵抗力はクモ用プレートと高強度ネットの交点数が有効とします。
尚、補強材間隔は、最大2.0mです。

【特長】
■想定すべり層厚3.0m以下を標準とした崩壊に対応
■比較的、荷重の少ない地すべりを抑止
■法面にコンクリート構造物を敷設しないので、美しい景観を維持できる
■法面上でのコンクリートの敷設や鉄筋の組み立てが不要
■施工管理を容易にし工期を短縮するので、コスト短縮につながる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

クモの巣ネット工法
