鋼管杭による安全確保とは？課題と対策・製品を解説

ＭＬＴ工法（無排土孔壁工法）は、硬質地盤に鋼矢板やＨ鋼杭等を打ち込むために事前に地盤を削孔・置換する工法です。
圧縮翼・撹拌翼からなる特殊スクリューにより掘削土を孔壁に圧縮することで、孔壁の自立を図り短時間での削孔を可能にしました。その結果削孔時の排土も少なくなります。
特に硬質地盤のうち玉石・転石・岩盤等に効果を発揮し、従来工法に比べコスト縮減・工期短縮を実現致しました。
また、更なる技術の開発及び普及を目指し無排土孔壁工法研究会を設立いたしました。


【特徴】
■高い施工精度
■掘削残土の減少
■低騒音・低振動・無粉塵
■コスト縮減・工期短縮
■狭隘地で施工可能
■転倒の危険減少

※詳しくはＰＤＦをダウンロードいただくか、お気軽にお問合せ下さい。

【玉石・転石に有効！】硬質地盤に杭、鋼矢板施工『MLT工法』

『MLT工法 工事経歴書』では、施工実績を一覧でご紹介しています。

従来工法では施工困難な現場に「MLT工法」で多数対応しております。

【施工実績（抜粋）】
■平成21年　能生大橋迂回路仮橋設置工事
　・発注者：国土交通省北陸地方整備局 高田河川国道事務所
　・工種：桟橋親杭
　・地層：玉石混じり砂礫
　・当初設計：ダウンザホールハンマー
■平成2１年　仙台市高速鉄道東西線 西公園工区
　・発注者：仙台市交通局
　・工種：土留親杭
　・地層：玉石混じり砂礫、軟岩
　・当初設計：アースオーガ
■平成22年　山元海岸堤防補強工事
　・発注者：国土交通省東北地方整備局仙台河川国道事務所
　・工種：鋼矢板プレボーリング
　・地層：捨石、コンクリートブロック
　・発注工法：MLT工法

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

MLT工法 工事経歴書(硬質地盤の事例多数)

『低空頭MLT工法』は、圧縮翼・撹拌翼からなる特殊スクリューにより
掘削土砂を孔壁に圧縮し、硬質地盤を効率よく掘削する「MLT工法」の低空頭型です。

※地盤が高く、上空に制限があるような場所でお悩みの方いませんか？
・橋梁の桁下
・変電所、発電所の中など
・工場の建物の中など

従来の硬質地盤プレボーリング工法（MLT工法）削孔機に改良を加えることで、掘削力を低下させることなく高さ4mの硬質地盤用杭打機を開発。

空頭制限、狭隘地での厳しい条件下で施工を強いられる現場にも対応します。

【特長】
■高さ4mの硬質地盤用杭打機
■空頭制限、狭隘地での厳しい条件下で施工を強いられる現場に対応
■圧縮翼・撹拌翼からなる特殊スクリューにより掘削土砂を孔壁に圧縮
■無振動、低騒音

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

硬質地盤プレボーリング『低空頭MLT工法』

りんかい日産建設株式会社で取り扱っている『テーパー杭』について
ご紹介いたします。

当製品は、杭の先端にテーパー部を連結した杭です。通常の鋼管杭より
確実に押し込み抵抗力を発揮し、杭長を短くすることが可能。

鋼材使用量が減るため、CO2排出量を減らすことができます。
また、施工方法は、通常の鋼管杭の施工方法と同じです。

【特長】
■周面抵抗力の増加
■杭の短尺化
■杭の本数削減
■CO2排出量の削減
■コストカット実現

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

テーパー杭

スタッド溶接のパイオニアでありますダイヘンスタッド株式会社では中詰工法では得られない柱と杭の連続性及び曲げ強度を確保し、杭体の性能を最大限に生かした設計と信頼性のある施工が可能な『杭頭スタッド工法』を開発してきました。これにより確実な杭頭の接合を得ると共に杭頭補強工事のトータルコストの削減と工期の短縮が可能となります。

【杭頭スタッド工法のメリット】
●杭体⇒杭頭スタッド⇒基礎スラブへの確実な応力伝達
●コストの削減
●工期短縮
●品質の安定
●合理的な設計

※ダウンロードにて各種試験データ等ご覧頂けます。

新基礎構造『杭頭スタッド工法』

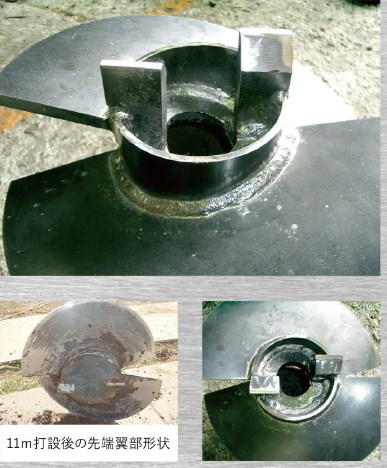

『ケンマパイル』は、中間硬質層への貫入性及び施工性を最も重視した回転貫入方式鋼管杭です。

今までに培った経験、技術、実績をもとにケンマパイルの翼部形状が生まれました。
先端ピースを個々にしたことで、優れた貫入性と施工性を実現します。

本⼯法に⽤いる基礎ぐいは、鋼管( φ 1 0 1 . 6 〜φ 2 6 7 . 4 ) の先端に鋼管径の1 / 2 の開⼝を設けてある半円形の翼2を⽔平軸に対して1 3 ° の勾配で取り付けています。
翼部分は、くい軸にスリットをあけ内側外側それぞれに溶接することで構成されます。
また、翼部をAP(有効断面積)100％取得により、高支持力及び
低コストを実現します。

【特長】
■貫入性及び施工性を最も重視した杭
■業界最大クラス引抜き力 κ65を取得
■杭軸部径を考慮しないサイズダウン設計を可能にし、低コストを実現
■確実で分かりやすい打ち止め管理方法

※詳しくはPDF資料をダウンロードしていただくか、お気軽にお問い合わせ下さい。
※『ケンマ工法』の代理店募集もしております。

”高い貫入性と施工性を実現” 鋼管杭『ケンマパイル』

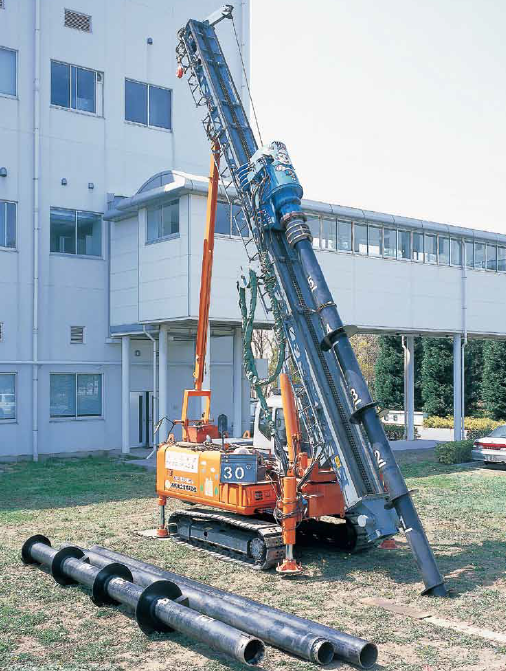

当社は、土と基礎のトータルエンジニア集団として、社会に貢献できる
企業を目指し実績を重ねてまいりまいた。

戸建住宅の基礎杭として翼付き鋼管杭を用いた回転貫入工法の
スペシャリスト。基礎杭を通じて人の生命と財産を守ります。

ご要望の際はお気軽にお問い合わせください。

【主な営業品目】
■基礎杭設計・施工
■地盤調査
■測量調査
■各種調査・対策工

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

千代田工営株式会社 会社案内

特許出願中です。

ＮＥＯ４００α

U型鋼矢板、コーナー鋼矢板がございます。用途に応じてご相談下さい。

【特徴】
○山留め壁として建築の地下工事等に使用
○止水性の高い山留め壁

●その他機能や詳細については、カタログをダウンロードして下さい。

山留め壁　鋼矢板

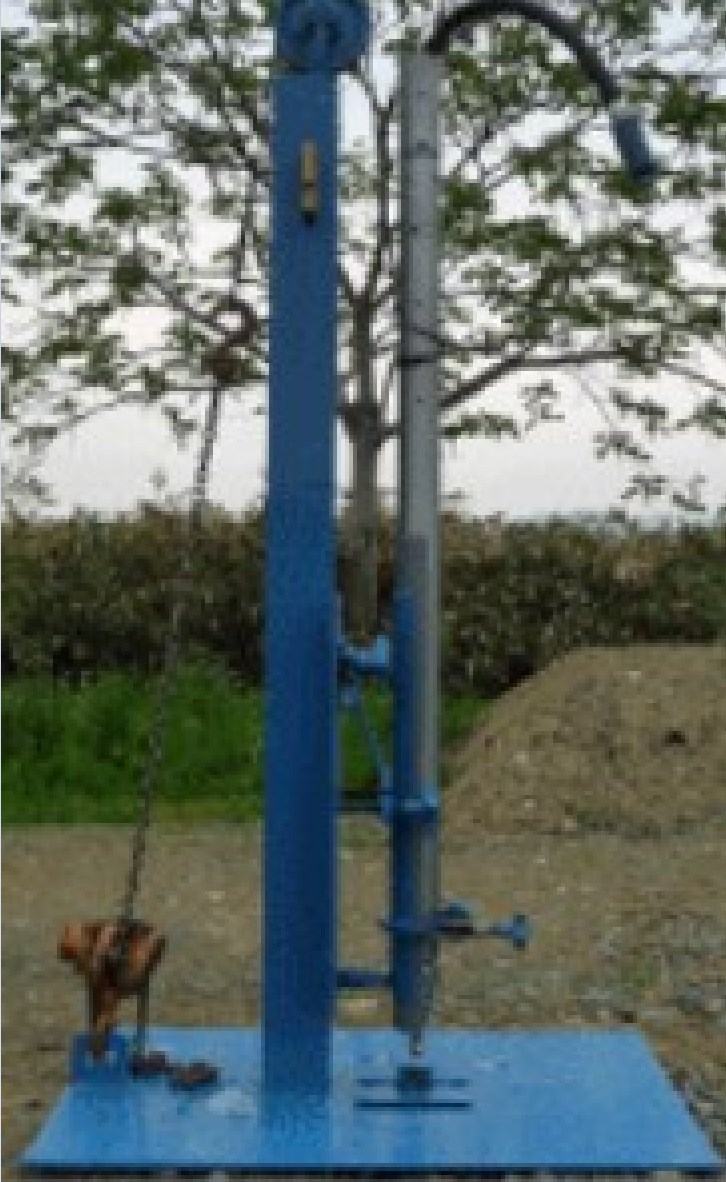

地盤強化・支持杭において「グルンドマート」を導入した事例をご紹介します。

建築の際に支持層まで杭を入れる工事です。
新築の際の地盤強化、震災の復旧工事などの支持杭などに手軽な工法として利用されます。
また、グルンドマートがあけた穴に市販の単管などを差し込む事も可能です。

【事例】
■地盤強化工事
■支持杭工事

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【グルンドマート導入事例】地盤強化・支持杭

『テコットパイル工法』は、切り欠きを施した鋼管に2枚の半円形鋼板の
羽根と掘削刃を鋼管に溶接接合したものを、回転させることによって
地盤中に貫入させ、これを杭として利用する技術です。

砂土質地盤（礫質地盤を含む）、粘土質地盤の両方に対応。
杭基礎施工のすべてのニーズを満たし、低コスト・施工管理・高品質を
実現します。

【特長】
■施工管理が充実
■低コスト
■信頼性
■幅広い支持層
■省スペース

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

テコットパイル工法

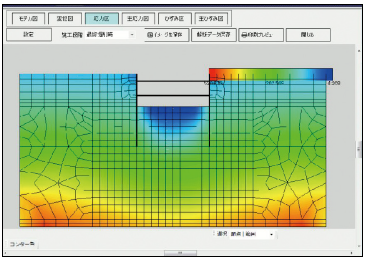

本製品は、自立式および切梁式の矢板土留め工に特化したFEMによる
地盤変形解析プログラムです。

掘削前～最終掘削段階までのステップ解析に対応し、切梁位置、層厚などを
元にメッシュを自動生成して解析を行います。

また、地盤の材料モデルは線形-弾性モデル、Drucker-Pragerモデル、
双曲線モデルに対応しています。

【特長】
■掘削前～最終掘削段階までのステップ解析に対応
■切梁位置、層厚などを元にメッシュを自動生成して解析を行う
■地盤の材料モデルは線形-弾性モデル、Drucker-Pragerモデル、
　双曲線モデルに対応

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

地盤変形解析プログラム『土留めFEM解析』

山下工業は、地盤改良工事・鋼管杭工事・地盤調査で、確かな技術でお応えします。

【こんなことが可能！】
◎地盤改良工事
ウルトラコラム工法（建築技術性能証明取得）
柱状改良杭工事（乾式）
柱状改良杭工事（ソイルコラム）
表層改良工事（乾式・ソイル）
◎鋼管杭工事
ウルトラパイル指定施工会社（国土交通省大臣認定）
ガイアパイル協会会員（国土交通省大臣認定）
◎地盤調査
スウェーデン式サウンディング試験
ラムサウンディング試験
簡易貫入試験
ボーリング調査
◎その他
杭打工事・土留工事・平板載荷試験
建物の沈下修正工事
MS基礎工事

↓↓詳しくはお問合せ、またはカタログをダウンロードしてください↓↓

地盤改良工事・鋼管杭工事・地盤調査【山下工業株式会社　事業案内】

『パイリングメジャーメント工法』は、同心円状の照準線(レクチル)を
搭載した、特殊な測量器「バームステーション」により、杭打設重機1台に
対して、測量工1人と測量台1台で、高精度な杭の施工管理が可能な
既製杭精度管理システムです。

掘削時のロッドと建込み時の杭の偏心・傾斜をリアルタイムで測定できる
ため、施工精度の向上と作業の効率化が図れます。

【特長】
■杭打機1台に測量器1台で高精度な施工管理が可能
■測量した座標から施工記録のレポート作成が可能
■スクリーンショット機能搭載
■精度管理履歴を記録・保存可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

既製杭精度管理システム『パイリングメジャーメント工法』

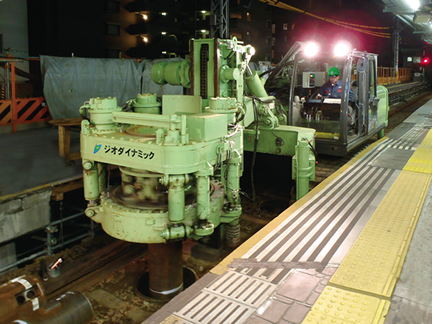

『CHR工法』は、施工が困難であった、桁下の空頭制限、作業用地の制約等、
厳しい条件下で鋼管杭の施工に優れ、経済的な基礎杭工法です。

つばさ杭の中で杭径φ318.5～700mmつばさ径最大値2.5倍径（ネジ込み式
マイクロパイルは杭径φ216mm、267mm）までを低空頭・狭隘地にて
施工することが可能。

低振動低騒音、排ガス規制（オフロード法）対応機にて騒音・振動、環境
負荷が少なく、狭い場所での施工が可能です。

【特長】
■つばさ杭による鉄道工事の施工を実現

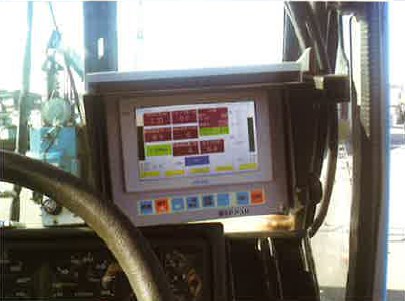

■低振動低騒音を実現
■環境に配慮した無排土施工
■総合施工管理システムの導入

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

基礎杭工法『CHR工法』

『ドロッププラグ』は、陶器製のケースに水中接着剤樹脂をコーティングした
ゴムチップ・クルミ殻を高密度で充填。坑内へ投下し、ドリルアウトすることで、
逸泥層を閉塞させるドロップ式結合性LCM（逸泥防止剤）です。

低価格とスピーディな硬化・手軽さによる工期短縮を実現し、
従来より大きなサイズのLCMと優れた接着効果で、80KL/h超の大規模逸泥も
閉塞可能です。ご要望の際はお気軽に、お問い合わせください。

【特長】
■80KL/hの逸泥も阻止する驚異の止水力
■工期を劇的に短縮
■逸泥対策費用を大幅カット

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

ドロップ式結合性LCM（逸泥防止剤）『ドロッププラグ』

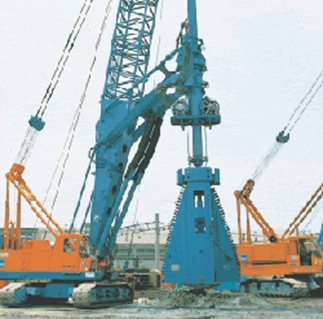

アースドリル工法の特長を生かしながら、杭の軸部から拡底部までの掘削工程を一貫施工で行い、孔底部を専用の拡底バケットにより、杭先端の断面積を大きくした場所打ち杭を造成する工法です。拡底杭は杭支持力増大のため有効な方法で、排土量やコンクリート量が減少できるなど、経済施工を可能にします。

アースドリル工法　【アースドリル拡底工法】

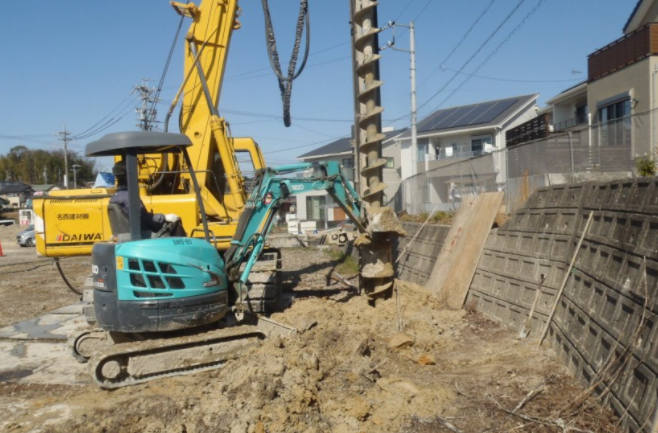

『セメントミルク工法』は、掘削したあと杭を挿入し、セメントミルクの
根固め液で地盤と一体化する工法です。

スクリューで支持層まで掘削し、セメントミルクの根固め液を
注入しながらスクリューを引きます。

その後、杭を挿入し杭周固定液の硬化によって杭と地盤を一体化させ
支持力を強くします。

【特長】
■無振動、無騒音工法
■杭と地盤を一体化させ支持力を強くする

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【施工事例】土留工事 セメントミルク

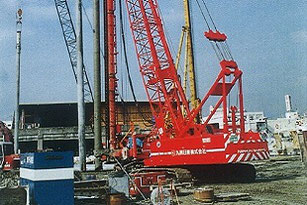

『セメントミルクケーシング工法』は、オーガースクリューの外側に
ケーシングの回転機構を加えオーガースクリューとケーシングが
相対回転しながら掘削する工法です。

得意とする地盤は広範囲に渡り、礫地盤・玉石層・転石層・岩盤層・
傾斜した岩盤層・旧炭坑跡地の古洞層などに施工可能です。

【特長】
■オーガースクリューとケーシングの相対回転により、
　掘削孔の垂直精度は極めて良好
■杭の高止まりはほとんどない
■杭と原地盤との密着性は良好
■支持力に不安は一切ない

※詳しくはお気軽にお問い合わせください。

基礎杭埋設工法『セメントミルクケーシング工法』

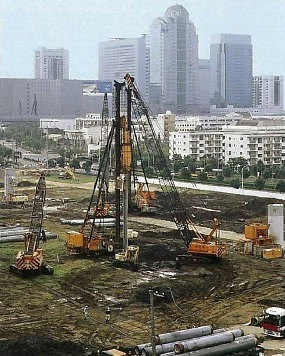

NAKS工法は、既製コンクリートパイルを用いた埋め込み杭工法に分類される中掘り拡大根固め工法です。
本工法は、杭の中空部に挿入したスパイラルオーガと特殊構造の機械式または油圧式の拡大ビットにより杭先端の地盤を掘削し、杭を自重または強制圧入力により沈設するものです。
この拡大ビットは支持層付近までは杭外径以下で掘削し、支持層付近に達した後は拡大翼を杭外径より大きく開き、根固め液と支持層の砂・礫の混合によって杭の先端に拡大球根を築造します。

【特徴】
○信頼できる実績
○支持力が大きくとれ、しかも安全確実な工法
○残土量が少ない
○施工精度の向上
○低騒音低振動で二次公害がない

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

工法シリーズ 「NAKS」

『山留めの施工管理機器 総合カタログ』は、土木建築用機器の製造並びに販売などを行っている、大和建工株式会社の総合カタログです。プレロード工法を施工するために開発されたユニバーサルジャッキ「Hタイプ」をはじめ、切梁の解体等にも使用されるプレロードジャッキ「DP-1型」、予備加圧や本施工の際に必要な加圧用ポンプ「DP-2L」などを掲載しています。

【掲載内容（一部）】
■ユニバーサルジャッキ
■切梁軸力測定用荷重計
■プレロードジャッキ
■プレロードの施工用機材
■山留め架設用機材

※詳細は資料請求して頂くかダウンロードからPDFデータをご覧下さい

山留めの施工管理機器 総合カタログ

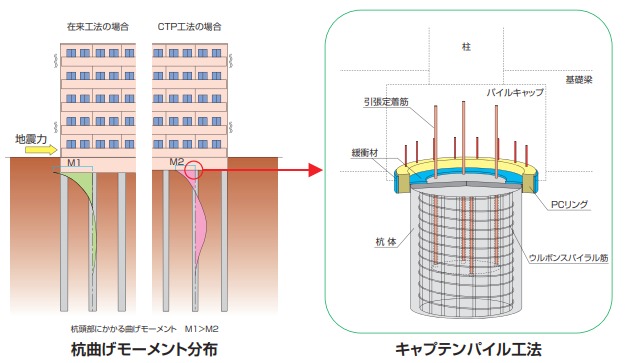

『キャプテンパイル工法(CTP工法)』は、場所打ちコンクリート杭と基礎部の
接合状態(固定度)を設計者が調整できる工法です。

杭頭に発生する地震時の応力が小さくなるため、杭材の損傷が低減できます。

地震時に生じる上部構造からのせん断力は、PCリングを介して杭に伝達し、
引張定着筋を配置することにより杭に生じる引き抜き力にも対応可能です。

【特長】
■耐震性の向上
■基礎の合理化
■施工性と品質の向上
■全ての建物用途、構造種別等に適用可能
■適用杭種は場所打ちコンクリート杭(杭径800φ～3000φ)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

杭頭半固定接合法『キャプテンパイル工法(CTP工法)』

国土交通大臣認定工法『G-ECS PILE工法』。
“環境配慮”“経済性”“汎用性”などあらゆる面での特徴が認められ、建築、土木の現場で採用されているこの工法が、鋼管杭メガソーラー架台基礎工法『ECS-SS工法』として、新たに登場しました。

【特徴】
○架台と基礎杭の最適な全体設計を提案。
○高い施工精度と性能
○低騒音・低振動、排出残土ゼロ、環境汚染なしのエコロジカル製品
○施工の短期化と低コストを実現
○一貫した管理体制で高品質も保証

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

鋼管杭　メガソーラー架台基礎工法 「ECS-SS」

『e-pile next工法』は鋼管杭工法の高い強度と品質の均一性
そして、再生可能な環境性能を保持する他、回転圧入施工による
低騒音・低振動、無排土施工で周辺環境と近隣配慮へも優れた施工工法です。

実践に強く、抜群の貫入性能と高い支持力を発揮する拡底構造、
そして杭頭上部に拡頭構造を付加したことで、断面性能の向上から
より高い経済性と安全性を実現いたしました。

【特長】
■抜群の貫入性能
■特殊部、厚肉材・両面溶接加工による高力構造
■拡頭杭使用でより高い経済性と安全性を実現
■「粘性土・砂質土・礫質土」3種地盤対応（大臣認定）
■エコマーク認定

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

鋼管杭『e-pile next工法』

当製品は、鋭く尖った先端でラクラク打ち込みができ、打ち込み時の衝撃に
強い構造の地盤打ち込み用の杭です。

一般的なフック類がそのまま使用可能で、3種類の長さ・太さから選べます。
サイズ等の特注・別注も承ります。

ナット抜け防止加工済の「両端クランプ」もご用意。
その他各種お客様の用途に合わせたオーダーもお受けしております。

【特長】
■繰り返し使えて経済的
■抜けに強い構造
■一般的なフック類がそのまま使用可能
■錆に強いメッキと密閉構造
■3種類の長さ、太さから選べる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

杭（地盤打ち込み用）

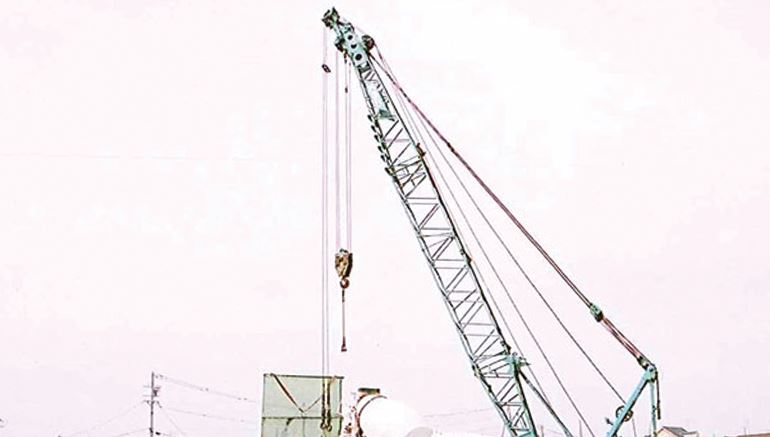

「硬質地盤クリア工法」についてご紹介いたします。

玉石を含む地盤や砂礫などの硬質地盤でも圧入工法の優位性を
損なわず杭施工を行うことができます。

ご用命の際は、当社へお気軽にお問い合わせください。

【特長】
■硬質地盤でも圧入工法の優位性を損なわず杭施工が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

硬質地盤クリア工法

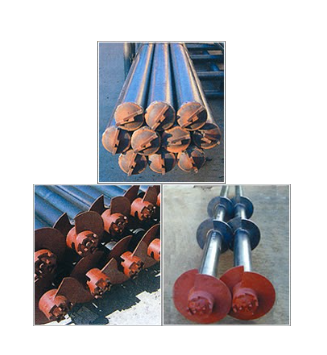

『X-pile工法』は、回転圧入方式により低騒音・低振動で、
無排土施工で工期・コスト、環境にも配慮した鋼管杭工法です。

ストレート型・拡底型・多翼型の3つのラインアップから形成され
様々な地盤・計画条件に応じ、高いパフォ－マンスでお応えします。

また、標準貫入試験をはじめ､スウェーデン式サウンディング試験にも
適応しているため、小規模建築物から中規模の計画まで幅広く対応可能です。

【特長】
■回転圧入方式により低騒音・低振動
■標準貫入試験､スウェーデン式サウンディング試験適応で安全設計
■多様な地盤状況に対応
■無排土施工で余分な建設残土なし
■鋼管杭によりムダな養生期間が不要

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

鋼管杭『X-pile工法』

杭先端部に螺旋状の羽根を設け、回転力を付与することにより地盤に貫入させる回転圧入鋼管杭工法です。

【特徴】
○無振動、無騒音
杭を回転圧入させるため地域環境に優しい
○無排土
無排土施工が実現し環境負荷を低減
○大支持力
回転圧入工法による先端地盤の締め固め効果および、羽根の拡底効果(鋼管径の1.5倍～2.5倍)により、大きな鉛直支持力、引抜き力を得ることができる
○高品質
回転トルクを計測しながら施工を行うので、支持層への根入を確認することができる
○高耐震性
鋼管杭基礎であるため、変形性能を有する
○リサイクル
施工貫入時と逆に回転させることにより、容易に杭体を引抜くことができるのでリサイクル可能
○短工期

●その他機能や詳細についてはカタログをダウンロードして下さい。

回転圧入鋼管杭工法　NSエコパイル

【豊富な実績】
販売累計1,000万本を突破！
東海道新幹線、富士山、明治神宮をはじめ日本を代表する多くの現場でお使い頂いています。

【抜けにくく安全】
くい丸は大学との共同研究で、その優れた支持力が確認されています。

【施工が早い】
アスファルトにも直接打ち込めるので施工期間の短縮に効果があります。
また、施工は資格不要で、手打ちから杭打ち機まで様々な機材に対応しています。

【繰り返し使えます】
くい丸はグッドデザイン賞受賞の独自両端密閉構造なので、抜いた杭を何度も繰り返し使うことができます。
コストだけでなくCO2排出削減にも役立ちます。

【サビに強いドブメッキ品もラインアップ】
サビに強いドブメッキ単管仕様をラインアップ。(太さ48.6mmのみ)

【選べる太さと長さ】
一番人気の単管サイズ(太さ48.6mm)だけでなく、27.2/31.8/34.0/38.1/42.7/48.6/60.5mmの7種類の太さをラインアップ。
長さは最小.03m〜最長4mまで10cm刻みでお選び頂けます。

【完全国産体制】
くい丸は、材料から製造まで安心の国産です。

鋼管杭『くい丸(R)』

当技術は、先端に羽根または掘進刃を取り付けた一般構造用炭素鋼鋼管杭を
地盤中に回転圧入し、支持層まで杭を到達させる基礎工法です。

マシンに杭を取り付け、回転させながら羽根の推進力で地盤に
貫入させていきます。継手部は溶接により接合し、杭が支持層まで
到達したら所定の高さにて切断します。

【特長】
■低騒音・低振動
■残土の発生がない
■狭い場所でも搬入・施工が可能
■施工方法が単純なので、工期が短縮できる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

GSパイル工法(小口径鋼管杭工法)

『ガイアスーパーパイル工法』は、小口径鋼管(φ114.3～457.2)の先端に
半円形の拡翼2枚と三角形の鉛直掘削刃を取り付けた、
拡翼付鋼管杭回転貫入工法です。

砂質地盤から礫質地盤(13≦N値≦57)・粘土質地盤(10≦N値≦60) まで
幅広い支持層の選択が可能。また、低騒音・低振動で都市部、住宅密集地、
建物屋内での杭施工に適しております。

これまで溶接継手によって発生していた、天候による工期変更・支持力の
低減・レントゲン他各種チェック等の多くの問題を解決し、
作業スピードを飛躍的に向上させます。

【特長】
■溶接しない早さという新機能
■高精度・低コスト
■高い支持力・貫入能力
■幅広い支持層
■騒音・残土・スペース全てが小さく確かな施工

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

鋼管杭『ガイアスーパーパイル工法』

テクニカ合同の『TGスライム II（主剤・助剤）』は、幅広い範囲の土質に
おいてベントナイトなどの鉱物を充填させること無しに土砂を塑性流動化
させることを可能とした特殊ポリマー型加泥材です。

助剤を併用することでまとまり感のある土砂に改良できるため礫分の沈降を
抑制し、ポンプ圧送が容易になります。

「TGスライムＩ」よりも濃度に対する粘性が低いのが特徴です。
（濃度1.0%のとき「TGスライムＩ」の粘性1800cp、「TGスライムII」の粘性1340cp)

【特長】
■粘土質土から砂礫質土まで様々な土質に対応可能
■掘削土と混合することで塑性流動性をもたらす
■少量の水と混合することで簡単に調整できる
■掘削土と混合しても脱水せず、地山に浸透しないため安定する
■TGスライム助剤を併用することでまとまり感のある土砂に改良できる

※詳しくはカタログをご覧いただくか、お気軽にお問い合わせ下さい。

全土質対応型加泥材『TGスライム II（主剤・助剤）』

当カタログは、有限会社新成田総合社が取り扱う『ゼスロック』の
設計・施工手引きを紹介したカタログです。

当製品は、場所打ち杭・連続地中壁/鉄筋かご組立て用の“ねじ締付け型”
機械継手の無溶接金具です。

「ゼスロック製品用途一覧表」をはじめ、各種製品の用途・設計強度・
取付け要領・規格(対応鉄筋サイズ)・施工写真などを掲載しています。

【掲載内容】
■ゼスロック／用途区分・製品寸法・取付け要領
■技術ノート.1 準拠示方書
■技術ノート.2 ・ねじれ防止構造金具とは
■技術ノート.3 ・座屈対策提案／模型実験(参考)
■技術ノート.4 軸方向鉄筋の重ね継手部に作用する力の算出

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ゼスロック 設計・施工手引き カタログ

『アースドリル式拡底杭工法／場所打鋼管コンクリート杭』に
ついてご紹介します。

「アースドリル式拡底杭工法」は、約1/2の掘削残土・コンクリート量で
同一軸部径のストレート杭に比べて2～3倍の支持力を実現する等の
特長を持ちます。

また「場所打鋼管コンクリート杭」は、耐震性向上の為に開発されました。
従来の場所打ちコンクリート杭の杭頭部など、大きな曲げモーメントや
せん断力の作用する部分を内面突起付鋼管で強化しました。

【特長】
＜アースドリル式拡底杭工法(HND工法)＞
■ストレート杭に比べて2～3倍の支持力を実現
■平成2年11月13日付で(財)日本建築センターより評定を取得
■安全性、経済性に優れる
■工期短縮・工事費の節減が出来る

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

アースドリル式拡底杭工法／場所打鋼管コンクリート杭

『GTスパイラル基礎杭』は、工事や環境をできるだけ
変えたくない場所での施工が可能な仮設資材用スパイラル杭です。

スパイラルが地盤に食い込み強力な支持力を生み出し、引抜に対しても
同じメカニズムで作用し浮き上がりを防止します。

また、軟弱地盤でも、他に例のない耐力を得ることが出来き、
干潟で構造物を支えることも可能です。

【特長】
■強力な支持力
■引き抜きに強い
■軟弱地盤に強い
■安全・確実
■施工が早い

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

杭『GTスパイラル基礎杭』

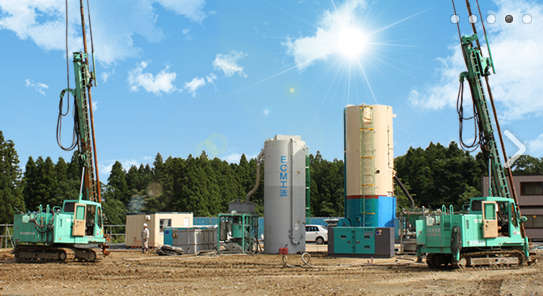

当社は、各種基礎杭の販売、施工、管理業務及び、山留仮設工事を主体とした
基礎工事のエキスパートです。

工期短縮と工費削減を可能にする「鋼矢板打抜き工法」や
「硬質地盤クリア工法」、「親杭打込工法」、「ゼロクリアランス工法」など
様々な工法を使用し幅広く対応いたします。

ご要望の際は、お気軽にご相談ください。

【使用工法】
■鋼管杭打込工法
■既製杭打込工法
■仮設桟橋工法
■バイブロハンマー工法
■オーガー併用圧入工法　など

※詳細につきましてはお気軽にお問合せください。

基礎工事サービス

当社が取り扱う場所打ちコンクリート杭用の補強製品『パワーリング』を
ご紹介します。

工場にて孔開け加工することにより現場での加工日数も短縮可能。
半自動溶接機を使い突き合わせ溶接を行うため、強度・外観の品質が
安定しています。

また、場所打杭用の「ノベトプレート（溶接型/無溶接型）」や、
「ダンチプレート」「鉄筋スペーサー」などもご用意しております。

【パワーリングの特長】
■工場生産により安定した品質を確保
■工場にて孔開け加工することにより現場での加工日数も短縮
■半自動溶接機を使い突き合わせ溶接を行う
■強度・外観の品質が安定

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

場所打ちコンクリート杭用『パワーリング』

『STJ工法』は、杭先端部に高圧噴射された根固め液の硬化によって、
杭体と球根を一体化させ、杭の支持力を発現させる工法です。

施工は、STJビットを取付けたスパイラルオーガを用い、杭中空部を
利用した中掘りで杭を設置し、高圧ポンプでセメントミルクを
ジェット噴射し拡大球根を築造するので低騒音・低振動です。

【特長】
■確実な拡大球根の築造
■大きな支持力
■迅速な施工
■安い施工費
■低排土工法

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。

中掘拡大根固め工法『STJ工法』

従来の鉄骨造基礎工法では、鉄筋コンクリート造の基礎を構築後、その基礎上に上部構造の鋼製柱を接合している。この工法では、基礎を構築する型枠工事・鉄筋工事・コンクリート工事の作業スペースを確保するために、掘削する土量および基礎完成後の埋戻し土量が多く、かつ、狭い範囲での作業のため作業性が悪い等の問題を抱えている。
これらの問題を解決するために、既製杭、鋼製基礎梁、鋼製柱を組合せた杭頭接合工法（杭継な剛工法）を開発し、（一財）日本建築総合試験所の建築技術性能証明を取得した。本工法は、上部構造の基礎梁を鋼製梁とし、1本の鋼製柱に1本の既製杭を用いた基礎形式を対象とし、既製杭と鋼製柱を鋼製の特殊な金物で結合することにより、型枠工事・鉄筋工事・コンクリート工事を省略し、　コストの削減と工期短縮を可能としている。

杭継な剛

『ケムン工法/STケムン工法』は、多様な地盤に適応し、支持層へ確実に
定着できるプレボーリング拡大根固め工法です。

「ケムン工法」は、小径杭から大径杭までの施工が可能で、杭周全長にわたり、
杭周固定液を注入するのでフリクションが期待できます。

「STケムン工法」は、上杭にPHC杭のB種、C種・PRC杭・SC杭等を組み合わせ
用いることにより、水平力に対処可能です。

【ケムン工法 特長】
■低振動・低騒音工法
■杭を支持層まで確実に定着できる
■小径杭から大径杭までの施工が可能
■多様な地盤に適応可能
■従来のセメントミルク工法に比べて排土量が極めて少量

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

プレボーリング拡大根固め工法『ケムン工法/STケムン工法』

『ECS-TP工法』は、施工がシンプルで非常に容易なため、難しい現場にも
用いることができる鋼管杭トップ・プレートジョイント工法です。

従来の基礎の施工プロセスそのものを見直すことで、設計基規準で考慮される
構造クライテリアを満足した上で、工期を大幅に短縮することに成功し、
コストダウンと性能維持を同時に実現しました。

「傾斜地に堆肥舎を建てる」「駅舎の外側から新たに屋根を掛ける」といった
通常難しいとされてきた先駆的なプロジェクトで採用されています。

【特長】
■残土、産業廃棄物0
■施工日数が少ない
■狭いスペースでも施工可能
■低振動・低騒音で周辺の環境負荷が最小限
■搬入資材が少ないため車両台数が少ない

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

鋼管杭トップ・プレートジョイント工法『ECS-TP工法』

当社では、柱状改良、鋼管杭打に伴う施工時のデータ記録装置を
取扱っています。

施工データを内蔵メモリーに30日間分保存可能な「NSC-7055S型」や
「NSC-8055S型」をラインアップ。

その他、「電磁流量計」をはじめ、「オーガートルク検出圧力センサー」
などの周辺機器もご用意しております。

【特長(NSC-7055S型)】
■施工データは内蔵メモリーに30日間分保存
■施工データのレシート印刷は再印刷も可能
■目標値を達成しているかを視覚的にチェック
■1本分のモルタル量を自動計算
■見やすいアナログメーター前後垂直計 (オプション)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

施工管理装置

当技術は、鋼管杭を使用し、支持層まで回転貫入し支持力を得る方法で、
構造物の荷重を杭を介して強固な地盤に伝えることにより、支持力確保
及び沈下の抑制を図る工法です。

軟弱地盤層が厚く、また柱状改良工法では改良不可能な深さに強固な
地盤がある場合に、この工法が用いられます。

尚、施工は無振動・無騒音です。

【特長】
■深度は約35m程度まで施工可能
■鋼管杭はコンクリート杭と比較して軽量、取扱及び施工が容易
■住宅の荷重を杭を介して強固な地盤に伝えることにより、支持力確保
　及び沈下の抑制を図る

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

鋼管杭工法

『K-Wing Zパイル』は、先端開放で、翼設置位置から先端部を突出させた、
ユニークな形状の複翼付き鋼管杭です。

先端開放の2翼杭とすることで施工性能が上昇、中間硬質地盤の
打ち抜き礫や玉石を含む支持地盤への根入れが可能。

杭先端の支持層として、砂質・礫質土を選択できます。

【特長】
■低騒音・無排土で土壌・地下水の汚染がないドライな施工
■翼下の開口突出部が杭の回線による芯ずれを低減
■2枚の拡大翼により大きな支持力と引き抜き抵抗力を発揮
■杭頭部を拡大鏡とすることで水平抵抗と鉛直力に適した経済設計が可能
■杭深度と回転トルクの自動記録により柱状図のN値との比較が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

複翼付き鋼管杭『K-WingZパイル』

当社の『低空頭型ケーシング連行型ダウンザホールハンマー工法LH-CDH工法』
について、ご紹介いたします。

特殊ビットを使用し孔壁保護鋼管を連行打設するため、地下水位の高い崩壊層でも
確実に設計高さまで掘削でき、掘削後鋼管を存置しハンマービットを引き抜くため、
芯材の建込みやモルタル等の根固めも確実に行うことが出来ます。

ご用命の際は、当社へお気軽にご相談ください。

【施工例(一部)】
■LH-CDH工法
・上空制限：4.55m(高速道路橋下)
・鋼材：H300 L＝11.5m 継杭施工
・施工機械：RX2300低空頭型施工機 HGS60

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

低空頭型ケーシング連行型ダウンザホールハンマー工法 LH-CDH

当社では、『スーパーオート75・100』を取り扱っております。

「スーパーオート75」は、ハイテク技術を結集して大幅な
コンパクト化に成功、人間の持つ皮膚感覚に一歩近づきました。

小型化によって低空間や狭い作業現場へのアプローチが容易となり
活用範囲が広がるとともに作業性、安全性が飛躍的に向上しております。

【スーパーオート75の特長】
■技術を極めたシンプルなデザイン
■機体質量の極限を追求した驚異の3.9t
■標準1.3倍の圧入スピードで効率施工
■95KW(130馬力)のハイパワーエンジンで自在の現場対応
■オート機能で好適圧入、スーパーな自動運転システム
■コンピュータの制御技術を駆使して高能率作業を実現

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

スーパーオート75・100

「G-ECS PILE工法」は、多様な地盤で最大級の支持力係数を発揮する鋼管杭基礎工法です。
環境に優しく、しかも狭小地や搬入路での施工も可能。
シンプルな杭デザインや施工機の小型化によって、製造・施工のコストダウンも実現しました。
三誠の開発技術力を結集し、今の杭基礎施工が抱える課題を解決した工法です。

【ラインナップ】
○中層建築物
○低層建築物
○土木

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

回転貫入鋼管杭 「G-ECS PILE 施工事例集」

『ケンマパイル』は、貫入性及び施工性を最も重視した杭です。

今までに培った経験、技術、実績をもとに中間硬質層の貫入性の
向上を目指してケンマパイルの翼部形状が生まれました。

さらに、翼部をAP(有効断面積)100％取得により、高支持力及び
低コストを実現します。

【特長】
■貫入性及び施工性を最も重視した杭
■業界最大クラス引抜き力 κ65を取得
■杭軸部径を考慮しないサイズダウン設計を可能にし、低コストを実現
■確実で分かりやすい打ち止め管理方法

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

鋼管杭『ケンマパイル』

『特殊ヤットコ工法』についてご紹介します。

当社が開発した「特殊ヤットコ」は、パイルを一切切断しない
ヤットコ仕様が定着しており、諸官庁に高く評価されております。
この製品は、杭と同径の鋼管製で4本以上の長尺ボルトを埋設する
杭頭のボルト穴に装着して、杭と一体化させます。

杭を挿入後、地上に出ている部分をトランシット・レベル機で杭心を
チェックし、木製キャンバーで一時固定。その後、地上に出ている
ボルトをゆるめて引き抜きます。

【特長】
■経済的
■杭の性能を損なわない
■杭芯ずれによる補強がない
■最長10m迄のヤットコ施工が可能
■PHC杭・節杭・鋼管杭・H鋼に使用できる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

特殊ヤットコ工法

当製品は、鋼管の内面に鋼管とコンクリートとの一体性に優れた
突起(溶接成型突起)を設けた鋼管を適用する
場所打ち鋼管コンクリート杭です。

2種類の構造タイプから設計条件に応じた構造が選択可能。
信頼性、経済性に優れています。

また(財)日本建築センターの工法評定を受け、各方面から高い評価と
信頼を得ています。

【特長】
■確かな耐震性能
■優れた経済性
■環境に配慮
■高い信頼性
■大きな曲げ抵抗と保有耐力を有する

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

場所打ち鋼管コンクリート杭(STBC-SR II杭)
