構造物の耐震補強とは？課題と対策・製品を解説

高耐力マイクロパイル工法は、ケーシングと呼ばれる、地山に孔を開けるための高耐力の鋼管をそのまま地中に残し杭とし、橋や建物の基礎を支えたり、自然斜面や地山が崩壊するのを防ぐための補強工法です。

補強土工法　高耐力マイクロパイル工法

道路や鉄道などの交通輸送路や山間部の住宅地などにおいて、
岩盤斜面の安定性評価はきわめて重要な課題です。

当社では、岩盤斜面における調査・観測・解析技術の活用により、
斜面の安全性評価を行うとともに必要であれば対策工法の提案までを
行なっています。

岩盤内の不連続面を対象とした一面せん断試験装置などの試験装置や
各種解析手法（複合降伏モデル（MYM）など）を開発・運用し、
不連続性岩盤の実挙動の解明に取り組んでいます。

【特長】
■岩盤斜面における調査・観測・解析技術の活用
■斜面の安全性評価と必要であれば対策工法の提案までを行う
■不連続性岩盤の実挙動の解明

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

地盤解析『不連続性岩盤解析』

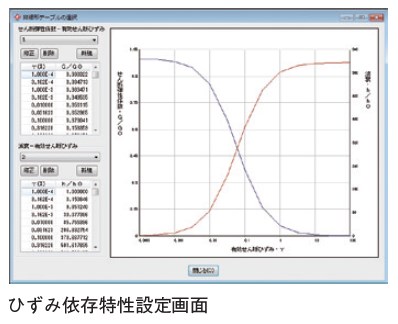

地盤の非線形性をモデル化する手法としては、等価線形モデルと
逐次非線形モデルの2種類が挙げられます。

当社が取扱う、土木構造物に好適な構造解析ソフト
『ISCEF(アイセフ)』では、等価線形法の他に逐次非線形法として
Hardin-Drnevichモデル(H-Dモデル)、Ramberg-Osgoodモデル(R-Oモデル)、
General Hyperbolic Equationモデル(GHEモデル)を備えています。

【ISCEFの逐次非線形法】
■Hardin-Drnevichモデル(H-Dモデル)
■Ramberg-Osgoodモデル(R-Oモデル)
■General Hyperbolic Equationモデル(GHEモデル)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ISCEF(アイセフ)「地盤の非線形モデル」

地震によって生じる盛土の残留変位は、主にすべり土塊の滑動による
変位量が対象となります。

『ニューマーク法』は、ジオシンセティックスの敷設により、
残留変位量を抑制する工法です。

高盛土のレベル2地震動に対する残留変形解析手法として、
盛土条件や地形・地質等を考慮して設計地震動を選定する当工法を用います。

【残留変位量の算定】
■ジオシンセティックス敷設後のすべり安全率Fs＝1.0時の水平震度の算定
■ピーク強度・残留強度による降伏加速度の算出
■残留変位量の算出
■残留変位量が許容変位量以内となる
■ジオシンセティックス敷設にて残留変位量を抑制

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ニューマーク法

『恒久排水補強パイプ(PDR工法)』は、ストレーナ加工された銅製の
直径約6cmのパイプを斜面に打設することによって、排水パイプとしての
機能に加え、地山を補強する機能を併せ持つ工法です。

また、地震による強振動を受けたときに発生する過剰間隙水圧を
すばやく消散させ、同時に土の剛性を高めるため、耐震補強対策工法に
適しています。

【特長】
■排水機能を持つ補強土工法
■圧入方式であるため非常に安価かつ補強効果が大きい
■東海道新幹線等で豊富な実績(100万本以上)
■安価で施工が容易なので宅地盛土、擁壁の耐震補強工事に適している
■道路盛土の豪雨時/地震時崩壊防止にも好適

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせ下さい。

斜面対策用排水パイプ　『恒久排水補強パイプ(PDR工法)』

『ソイルサポートエース』は、浸透性、強度、耐久性に優れ、安定した固結体を
形成できる恒久注入材です。

劇毒物を含まず、国土交通省の薬液注入工事に関する暫定指針に適合しており、
無機物質を使用しているため、水質、排水基準の管理が容易です。

砂質土・砂礫地盤を対象としたダブルパッカ工法に使用できます。

【特長】
■浸透性、強度、耐久性に優れる
■安定した固結体を形成できる
■砂質土・砂礫地盤を対象としたダブルパッカ工法に使用可能
■劇毒物を含まず、国土交通省の薬液注入工事に関する暫定指針に適合
■土壌汚染対策法に関わる環境基準を満たしている材料

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

恒久注入材『ソイルサポートエース』ダブルパッカ工法用

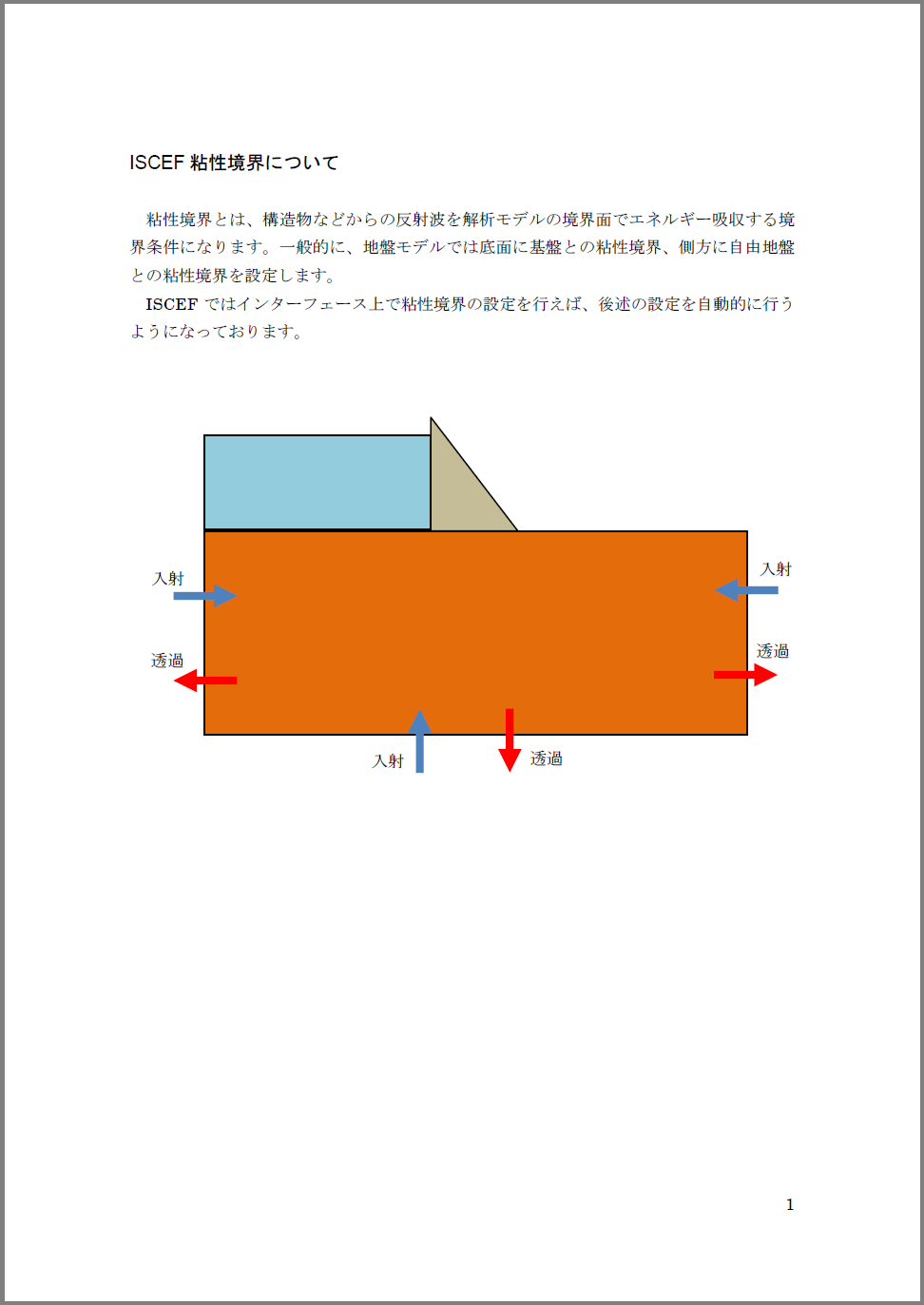

当技術資料は、ISCEF 粘性境界についてご紹介しています。

粘性境界とは、構造物などからの反射波を解析モデルの境界面で
エネルギー吸収する境界条件です。

一般的に、地盤モデルでは底面に基盤との粘性境界、側方に自由地盤との
粘性境界を設定します。

ISCEF ではインターフェース上で粘性境界の設定を行えば、後述の設定を
自動的に行うようになっております。

【掲載内容】
■1.通常の粘性境界(ダッシュポット要素による粘性境界)
■2.仮想仕事原理の粘性境界

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【技術資料】ISCEF 粘性境界について

当製品は、特殊水ガラスを硬化剤として、主材である超微粒子スラグと
促進剤の超微粒子アルカリカルシウムを混合反応させることで、
強度・耐久性に優れ、安定した固結体を形成できる恒久注入材です。

作業現場の状況に合わせて固まるまでの時間を調整できます。
また浸透性が良く液状化地盤や耐震補強に最適です。


【特長】
■安全性が高い
■時間調整が可能
■耐久性にが優れてる　など

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

恒久注入材『ソイルサポートA』二重管ストレーナ工法用

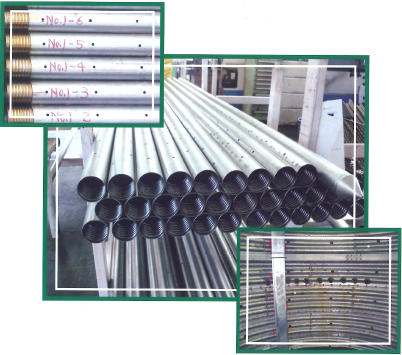

集水ボーリング保孔管 RUSTOP(ラストップ)は、高耐食性メッキSD/スーパーダイマを採用しているので、通常の鋼管に比べ錆に強いのが特徴です。
ステンレス管より低コストなので、コストパフォーマンスに優れています。
SD(スーパーダイマ)は、高耐食性メッキ(Zn,AI,Mg,Si の金メッキ)を、鋼板素材の状態から処理した素材で自己修復機能を持っています。
継手部品が不要・継手部の内周はブラット、工場加工済みで現場加工がありません。

【特徴】
○錆びにくい・長寿命約53年(高耐食性､目詰まりしにくい)
○高強度(地震に強い)
○現場加工がない(工場加工済み)
○ライフサイクル・コストに優れる
○新技術情報提供システム［NETIS］登録番号　CB-110036-A

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

高耐食性集水ボーリング保孔管　RUSTOP（ラストップ）
