特殊地質への対応とは？課題と対策・製品を解説

『特殊（Ex）PUC受圧板工法』は、法面が急角度（10°以上）の場合や、
テーパーコーン内へのアンカーキャップの収納性が問題になる場合などに
対応できる受圧板工法です。

経済性と施工性に優れており、標準PUC受圧板で対応すると
製品コストがアップしてしまう場合に有効です。

急角度対応用の「EP-Q型」と、使用するアンカーキャップの収納性が
良くない場合に対応する「EP-M型」をご用意しております。

【特長】
■不必要な経費を省ける
■優れた施工性

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

『MLT工法 工事経歴書』では、施工実績を一覧でご紹介しています。

従来工法では施工困難な現場に「MLT工法」で多数対応しております。

【施工実績（抜粋）】
■平成21年　能生大橋迂回路仮橋設置工事
　・発注者：国土交通省北陸地方整備局 高田河川国道事務所
　・工種：桟橋親杭
　・地層：玉石混じり砂礫
　・当初設計：ダウンザホールハンマー
■平成2１年　仙台市高速鉄道東西線 西公園工区
　・発注者：仙台市交通局
　・工種：土留親杭
　・地層：玉石混じり砂礫、軟岩
　・当初設計：アースオーガ
■平成22年　山元海岸堤防補強工事
　・発注者：国土交通省東北地方整備局仙台河川国道事務所
　・工種：鋼矢板プレボーリング
　・地層：捨石、コンクリートブロック
　・発注工法：MLT工法

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

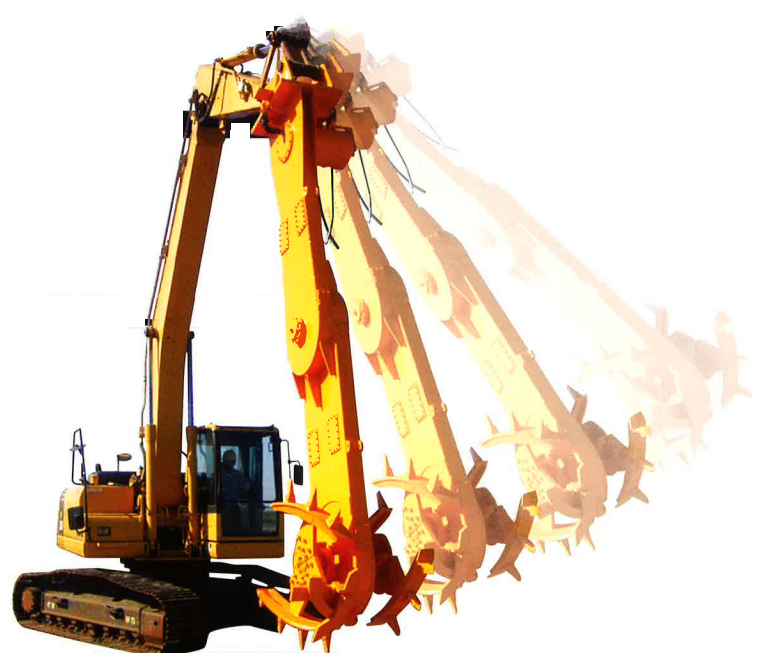

『WILL工法（スラリー揺動攪拌工法）』は、バックホウタイプベースマシンの先端に取り付けた特殊な撹拌翼より、スラリー状の固化材や改良材を注入しながら、固化材と原位置土を強制的に撹拌混合し、安定した改良体を形成する工法です。

2タイプのリボンスクリュー型撹拌翼を使い分けることで、軟弱な粘性土地盤はもとより、N値30を超える締まった砂質土地盤・砂礫地盤にも対応可能な工法です。
また、ベースマシンの選定により、改良深さ13m程度までの中層改良に対応できます。

【特長】
■良質な改良体の構築［特許4038525号］
■高い掘削性能［特許3958347号・特許4829385号］
■環境負荷を軽減
■高い機動性と高い安全性
■信頼性の高い品質管理［特許4954166号］

詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

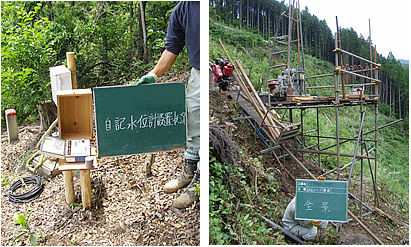

当社では、構造物基礎、切土計画、斜面安定解析、軟弱地盤対策など、土木地質全般の
地質調査及び解析業務を実施しています。

また、地下水源開発や開発に向けた適地選定など、水理地質関連業務も行っています。

地質、地盤、地下水の調査は、あらゆる建造物を建設する際、また長期に渡って
良好に維持するためには不可欠な調査です。

【対象事業（抜粋）】
■地表地質調査
・地下の水源や、構造物の地盤がしっかりしているか確かめる上でも不可欠な調査
■ボーリング調査
・地面に孔を掘って地質の状態を明らかにする調査
■物理深査
・地下埋没物や構造物健全度判定を主体としたレーダー採査

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

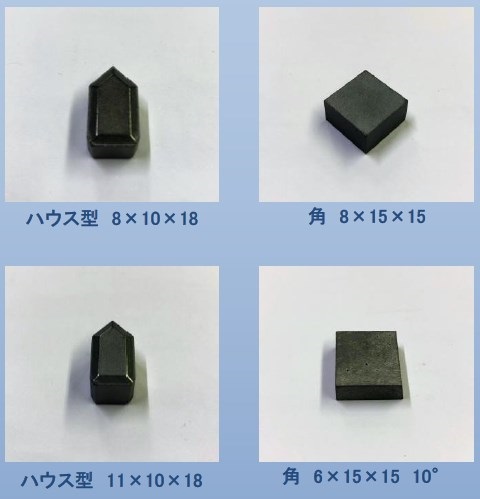

トキワロイ工業では『地盤削孔用チップ』の
製作を承っております。

用途・工法に合わせた超硬チップを少量からでも生産対応可能です。

また、寸法指定や角度調整など特注仕様も対応いたします。

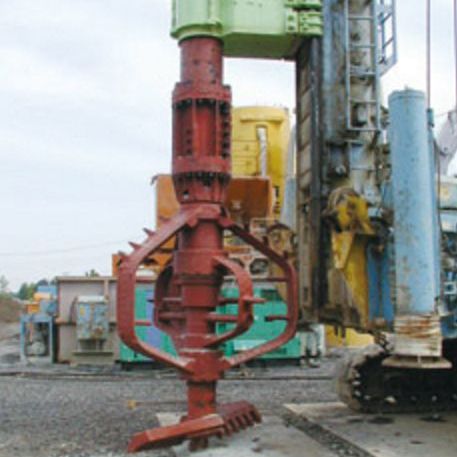

『エポコラム工法』は、篭状の外翼・中翼・芯翼が各々異方向に交差して回転する複合相対攪拌により、スラリーと土壌と三次元的に練り混ぜ良好な品質のコラム築造を行う地盤改良工法です。

各翼の両端部が回転軸に固定された剛性の高い攪拌翼形状と高トルク性能により、従来では困難とされた硬質地盤や礫・転石混在地盤において補助工法を必要とせず、そのまま地盤改良施工が可能です。

【特長】
■地盤の「つれ回り」「共回り」現象を防止できる
■大口径コラムの築造ができる
■転石、礫層の撹拌性能に優れている
■杭芯の鉛直精度保持が良い
■スラリーの吐出は先端吐出口と周面吐出口が選択できる

詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

当社では、独自に開発された攪拌ビット(PAT.P)により変動係数
25％以下という高品質で安価な深層混合撹拌工法を可能にした
『クロスウィングコラム工法』の提供を行っております。

『クロスウィングコラム工法』は、独自開発の掘削攪拌気(特許申請)
により土質に左右されずばらつきの少ない、安定した攪拌性能を
実現しました。

全国で多くの性能確認試験を行い、一般財団法人日本建築総合試験所に
おいて建築技術性能証明を取得しています。

【特長】
■変動係数25％以下という高品質で安価な深層混合撹拌工法を可能にした
■土質に左右されずばらつきの少ない、安定した攪拌性能
■一般財団法人日本建築総合試験所において建築技術性能証明を取得

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

『SG-30SV』は、脈動が少なく、安定的な注入を
可能にしたグラウトポンプです。

高効率、イージーメンテナンス、安全性を高水準で実現。

また、回転数が266/133min-1の「SG-60SV」や、
260/215min-1の「SG-200SV」などをご用意しております。

【特長】
■ジェットグラウト工法から攪拌機械工法まで、
　各種地盤改良工法でグラウトを注入するためのポンプ
■脈動が少なく、安定的な注入を可能にしたプランジャーポンプ
■高効率、イージーメンテナンス、安全性を高水準で実現

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

『ソリッドエース #400』は、砂質土・シルト・粘性土・有機質土・
火山灰質土等、多様な土質に対応した六価クロム溶出量低減型の
セメント系固化材です。

土に当製品を混合すると水和反応やポゾラン反応により固化します。
その強度発現は土質、添加量などにより異なります。

浅層改良・深層改良・汚泥等の固化処理、さらには発生土の有効利用など
幅広い用途に適応しています。

【特長】
■汎用型
■多様な土質に対応
■土に混合すると水和反応やポゾラン反応により固化
■発生土の有効利用など幅広い用途に適応

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

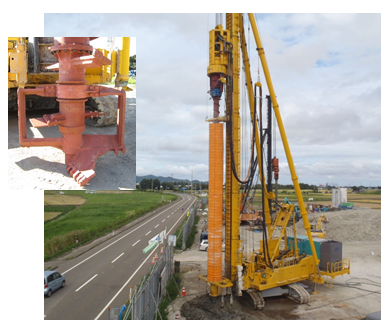

『KS-S・MIX工法』は、深層混合処理工法の一つであり、単軸の大口径（φ1600mm～φ2000mm）の大口径相対撹拌工法です。

外翼と内翼との相対撹拌により平面的撹拌から立体的撹拌混合を実現し、優れた撹拌性能により、バラツキのない高品質な改良体を造成することが可能です。
また、硬土地盤の削孔を可能にするとともに、外翼鉛直翼が回転しながら削孔壁面と接し、かつ内翼と相対回転するので側方に与える影響を低減させることができます。

【特長】
・大口径施工（φ1600mm～φ2000mmの単軸）
・品質の確実性

◎詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社の取り扱う『ソリッドライム SL-10』は、生石灰系の
土質安定処理材です。

高含水の軟弱土に対し、急速で強力な脱水に伴う乾燥効果と
ポゾラン反応により、耐久性の優れた安定処理効果を発揮。

バラでの納入、フレコンでの納入、双方対応致します。

【特長】
■粉状、生石灰系
■急速で強力な脱水に伴う乾燥効果とポゾラン反応により、
　耐久性の優れた安定処理効果を発揮
■改質プラントでの処理には多数実績あり
■適用土質：一般軟弱土、シルト、高含水粘性土、火山灰質粘性土

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
