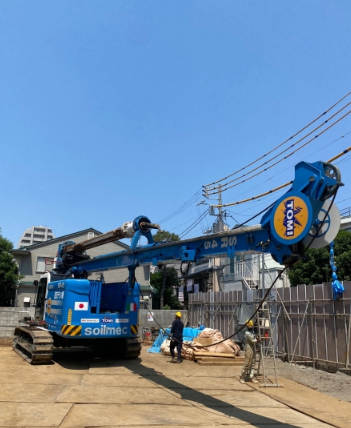

当社で行った地中障害撤去の施工事例をご紹介します。

東京都中野区にて、都内地中障害撤去工法（BG工法同等）の工事。
SR-45標準マスト仕様。引抜工法でできなかった杭をオールケーシング
破砕工法で撤去します。

関連リンクにて、画像付きで本事例をご紹介しておりますので
是非ご覧ください。

【事例概要】
■工事名：都内地中障害撤去工法（BG工法同等）
■施工日：2022年05月19日
■所在地：東京都中野区
■詳細：SR-45標準マスト仕様、深度16m

※詳しくは関連リンクからPDFダウンロードいただくか、お問い合わせ下さい。

【施工事例】都内地中障害撤去工法（BG工法同等）

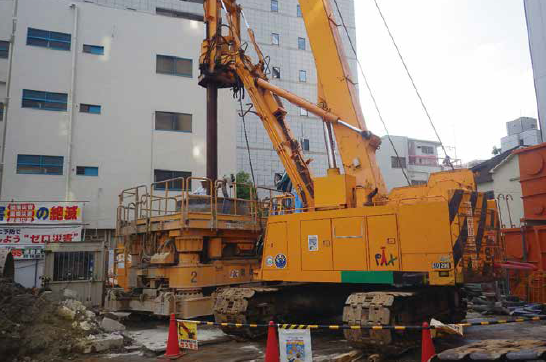

『拡底杭工法』は、前建築物の地下構造物や杭基礎等を新規建築物の
杭打設時に撤去しつつ新規の打設を行う工法です。

新規建設物の杭施工時に既存の地下構造物や杭等の撤去も同時に行えます。

また、アースドリル拡底杭工法と併用すれば新規建築物の杭の
幅広いニーズに応えます。

【特長】
■工期短縮
■コストの削減
■地下構造物の残置に関するトラブル回避
■障害撤去と杭造成が1工程で行える
■障害撤去後の埋戻し状態に左右されない杭の施工が行える

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【オールケーシング応用工法】拡底杭工法

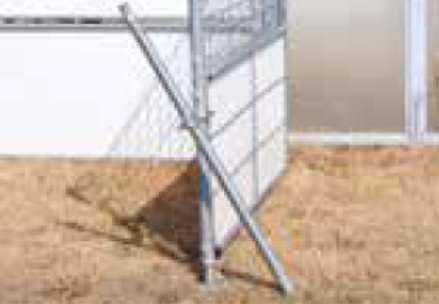

当製品は、鋭く尖った先端でラクラク打ち込みができ、打ち込み時の衝撃に
強い構造の地盤打ち込み用の杭です。

一般的なフック類がそのまま使用可能で、3種類の長さ・太さから選べます。
サイズ等の特注・別注も承ります。

ナット抜け防止加工済の「両端クランプ」もご用意。
その他各種お客様の用途に合わせたオーダーもお受けしております。

【特長】
■繰り返し使えて経済的
■抜けに強い構造
■一般的なフック類がそのまま使用可能
■錆に強いメッキと密閉構造
■3種類の長さ、太さから選べる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

杭（地盤打ち込み用）

『ヒムロ杭』は、木杭では施工が難しい地盤でも施工可能な、
鋼製の杭です。

頭部と突部は防錆加工済み。
さらに先端・頭部絞り加工で作業効率アップ、
労務コスト削減に貢献します。

鋼製で耐久性に優れ、繰り返し使用可能。
安価で提供でき、コストダウンに繋がります。

【特長】
■先端・頭部絞り加工で作業効率アップ
■木杭では施工が難しい地盤でも施工可能
■鋼製で耐久性に優れ、繰り返し使用可能
■頭部と突部は防錆加工済み
■安価で提供でき、コストダウンに繋がる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

先端・頭部絞り加工で作業効率アップ！　鋼製杭『ヒムロ杭』

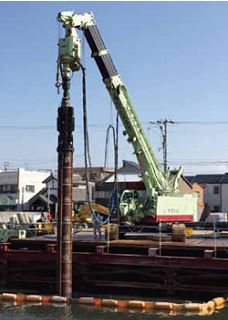

『杭先端パワーチャッキング(PG)工法』は、既存杭をケーシングに
内包した状態で引き上げる工法です。

既存杭全体を包み込んで撤去するので、中折れ、破損、
ジョイント不接合などの杭も確実に撤去可能。

また、引き上げ時に杭孔に充填剤を注入しながら引き上げるので、
杭撤去と充填が同時に行えます。

【利点】
■既存杭を安全に確実撤去
■杭穴最深部から確実な充填

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

杭先端パワーチャッキング工法

『NALT工法』は、トルネード上昇による毎分3m3の高吐出で攪拌時間を短縮でき、
下部の混合具合も吐出口の比重サンプルで確認できるフライヤー工法です。

循環内で添加することにより、高強度固化が望めるセメント添加量
10～20％削減することが可能。

想定外の杭径杭長や湧水による注入量増減に添加量が左右されません。
ご要望の際は、お気軽にご相談ください。

【特長】
■攪拌重機が不要
■2日間に渡る引抜も可能
■確実なセメント量添加
■プラント都合の影響がない
■プラント設備も不要

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

フライヤー工法『NALT工法』

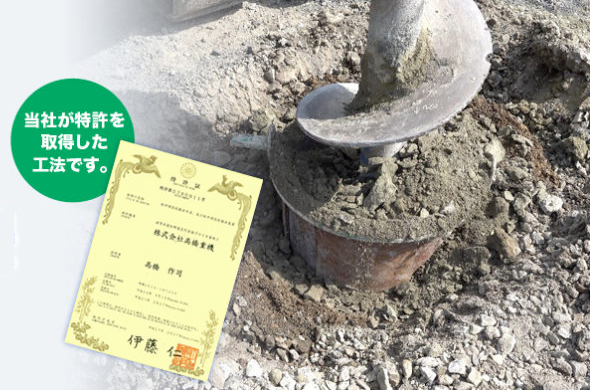

『DMP工法』は、柱状改良杭をスムーズに撤去する地中埋設杭撤去置換工法です。

振れ止めを埋設することにより改良体を完全に撤去し、圧縮空気の力により
地上へ確実に排出可能です。

また、振れ止め用ケーシング及びホッパー使用により、排出された土と自然土が
混ざりません。

【特長】
■完全撤去
■確実な排出
■現状復帰
■混ぜない
■陥没を起こさない

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

地中埋設杭撤去置換工法『DMP工法』

Uターン除去アンカー工法は、施工された山留アンカーを使用後、PC鋼より線を引抜くために開発された、世界初の荷重分散型の除去アンカーです。設計アンカー力により耐荷体を増減し、PC鋼より線を各耐荷体の先端部でUターンさせ、各耐荷体に平均的な力が加わるように緊張、定着します。

工法　Uターン除去アンカー工法

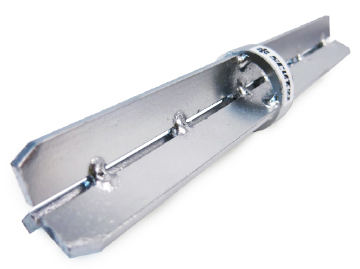

「長尺の杭を安全に打ちやすい姿勢で打込みたい」そんな現場の切実な願いから生まれた単管ジョイント。

単管杭「スカット91」と単管をしっかり結合させることが出来、深く打込みが可能！
引き抜いても１本の杭として取り出せるほどしっかりと結合します。

『ツナグッド』があれば、強度を保持したまま、
杭の長さを地盤や現場の状況に合わせて延長することが出来ます。
完全に内部接合型の為、打込みの邪魔になる突起が気になることもありません。

～接続金具【ツナグッド】の特長～
■外径φ48.6厚み2.4ｍｍ仕様
■杭「スカット91」の長さを地盤の状況に応じて延長出来ます。
■どんな施工状況でも常に両足を地面に付け安全に一人で杭打ちが出来ます。
■どんなに長い杭でも立ち馬や脚立は必要ありません。
■再利用が出来ます。

※詳しくはPDFをダウンロードしていただくか、お気軽にお問合せください。

杭と単管パイプをつなぐ接続金具【ツナグッド】

『OK工法』は、特殊ケーシングにより杭先端部を強制的にチャッキングし
杭先端部より既存杭を引き抜くことができる杭抜き工法です。

杭の引き抜きと同時に、きちんと穴埋めが可能です。

無騒音・無振動な工法なので、市街地やオフィス街、住宅地など
場所を問わず施工ができます。

【特長】
■安全な工事
■スムーズな作業
■工期が短い
■無騒音・無振動な工事

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

杭抜き工法『OK工法』
