杭頭処理とは？課題と対策・製品を解説

スタッド溶接のパイオニアでありますダイヘンスタッド株式会社では中詰工法では得られない柱と杭の連続性及び曲げ強度を確保し、杭体の性能を最大限に生かした設計と信頼性のある施工が可能な『杭頭スタッド工法』を開発してきました。これにより確実な杭頭の接合を得ると共に杭頭補強工事のトータルコストの削減と工期の短縮が可能となります。

【杭頭スタッド工法のメリット】
●杭体⇒杭頭スタッド⇒基礎スラブへの確実な応力伝達
●コストの削減
●工期短縮
●品質の安定
●合理的な設計

※ダウンロードにて各種試験データ等ご覧頂けます。

新基礎構造『杭頭スタッド工法』

株式会社モニタリングサービスでは、地盤との境界部からの反射を
読み取ることにより、場所打ち杭、既製杭の根固め部の形状を推定する
『ボアホールソナー』を行っております。

基本的にIT試験と同じであり、杭に設けられたボーリング孔に測定装置
（ゾンデ）を挿入し、人工的な衝撃を水平方向に与えることにより
弾性波を発生。

地盤改良柱体にも適用も可能です。

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

形状推定調査『ボアホールソナー』

『太平洋クイカッター』は、現場造成杭向けの杭頭処理用静的破砕剤です。

コンクリート打設前に鉄筋籠へ当製品を取付けることで、現場造成杭の
余盛りコンクリートに所定のクラックを発生させ、杭頭処理を低公害かつ
効率的に行えます。

小杭径水平切断用の「クイカッターNL」をはじめ、大杭径水平切断用の
「クイカッターE」や被りコンクリート破砕用「クイカッターKL」を
ラインアップしております。

【特長】
■杭頭処理時の騒音・振動・粉塵の発生を抑制し、作業環境の改善を実現
■余盛りコンクリートのハツリ作業の低減、効率的な撤去作業が可能
■工期短縮に有効

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

杭頭処理用静的破砕剤　太平洋クイカッター

杭工事にて、高含水泥土改良剤『MTシリーズ』を使用した事例について
ご紹介いたします。

都内におけるマンション建設工事では、摩擦杭施工時に発生したセメント
含有泥土を「MT-2」で改良し、現場内の仮置き場へ即時搬出。

また、排水機場の建設工事では、中堀杭工法による杭打設時に発生した
泥土を「MT-2」で改良し、仮置き場へ即時搬出しました。

【事例概要】
■摩擦杭施工時に発生したセメント含有泥土を「MT-2」で改良し、
　現場内の仮置き場へ即時搬出
■中堀杭工法による杭打設時に発生した泥土を「MT-2」で改良し、
　仮置き場へ即時搬出

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

【杭工事】高含水泥土改良剤『MTシリーズ』

当社が取り扱う場所打ちコンクリート杭用の補強製品『パワーリング』を
ご紹介します。

工場にて孔開け加工することにより現場での加工日数も短縮可能。
半自動溶接機を使い突き合わせ溶接を行うため、強度・外観の品質が
安定しています。

また、場所打杭用の「ノベトプレート（溶接型/無溶接型）」や、
「ダンチプレート」「鉄筋スペーサー」などもご用意しております。

【パワーリングの特長】
■工場生産により安定した品質を確保
■工場にて孔開け加工することにより現場での加工日数も短縮
■半自動溶接機を使い突き合わせ溶接を行う
■強度・外観の品質が安定

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

場所打ちコンクリート杭用『パワーリング』

セメントミルク回転埋設工法を用いた際、地中に打ち込まれた既成杭の
内部から杭頭補強筋を挿入するための空間を確保する必要があります。

従来は、斫り(はつり)作業により杭内の空間を確保していましたが、
工期やコストなどが負担となっていました。また、原動機等を使用するため
騒音などの周囲環境への影響も問題視されていました。

株式会社タイヨーの『ミルクトレール』は、従来法と比べて工期短縮や
コスト低減、騒音対策に画期的な効果を発揮する特許取得の商品です。
杭内にミルクトレールを取り付けた後に杭を地中に挿入します。
その後、掘削銃器で真上にミルクトレールを引き上げるだけで杭内部に
空間が確保することが可能です。

【特長】
■杭の内部に杭頭補強筋のための空間を確保可能
■斫り(はつり)作業が不要なので、コストや騒音などの問題を解決
■施工作業後に簡単に鉄・紙・ポリエチレンシートを分類可能

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

セメントミルク回転埋設工法用『ミルクトレール』

『特殊ヤットコ工法』についてご紹介します。

当社が開発した「特殊ヤットコ」は、パイルを一切切断しない
ヤットコ仕様が定着しており、諸官庁に高く評価されております。
この製品は、杭と同径の鋼管製で4本以上の長尺ボルトを埋設する
杭頭のボルト穴に装着して、杭と一体化させます。

杭を挿入後、地上に出ている部分をトランシット・レベル機で杭心を
チェックし、木製キャンバーで一時固定。その後、地上に出ている
ボルトをゆるめて引き抜きます。

【特長】
■経済的
■杭の性能を損なわない
■杭芯ずれによる補強がない
■最長10m迄のヤットコ施工が可能
■PHC杭・節杭・鋼管杭・H鋼に使用できる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

特殊ヤットコ工法

『CUP工法』は、すべての杭に対して吊検討・座屈検討・連結部検討の
安全検討を必ずおこない、補強リング部材と補強リングの位置・金具の
配置を決定して、金具に過大な負担がかからないようにする無溶接工法です。

座屈危険度を数値化・可視化し、定量的に比較可能。
当社では工法基準に基づく施工実績が豊富で、
実績をベースに座屈をしない安全圏を提案することができます。

【特長】
■場所打ち杭の鉄筋かごの座屈発生を防ぐことができる
■約9000本のCUP工法オールケーシング杭実績
■金具回収再利用（転用）による経済的な工法
■ボルト締結による優れた施工性
■杭頭半剛接合の芯鉄筋組立など様々な応用が可能

〈特許情報〉
■特殊吊補強リング：補強リング・鉄筋かご及び鉄筋かごの設計方法（特許6678806）
■CUP工法座屈検討：実績を数値化により定量比較し、危険度を可視化（特許7128108）

※「PDFダウンロード」より鉄筋かごの座屈対策に関する課題などを
　紹介した資料をご覧いただけます。お問い合わせもお気軽にどうぞ。

無溶接工法『CUP工法』＜資料進呈＞

ボルフィットは、回転貫入工法やプレボーリング工法の鋼管杭に対応した、現場溶接不要の機械式継手です。従来の溶接継手にない様々なメリットを提供します。

■施工管理のポイントが明確
■溶接技能者の技量に左右されない安定した品質を確保
■溶接継手に比べ工期短縮が可能
■継手の着脱が可能
■現場溶接が無いので継手の許容応力度低減が不要
■ハウスプラス確認検査(株)にて構造性能評価取得済み
 構造評価書：HP構評-18-007

BOLFit!｜ボルフィット

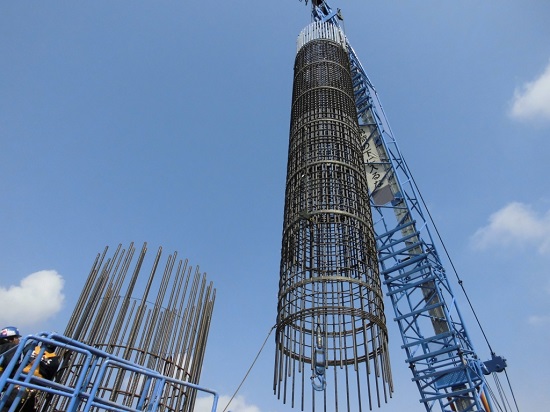

『GT工法』は、一般的な無溶接工法の課題を解決するNETIS登録済みの工法です。

「GTフック」や「GTフープ」などの無溶接金具を使用することで、
施工の効率を高め、基礎工事の安全性と耐久性を確保。

φ3000以上の大口径にも対応可能で、
一般的な工法に比べ施工の柔軟性と強度が向上します。

【特長】
■大口径の深礎杭などにも対応OK
■無溶接金具で変形・ねじれを起こさない
■緩み防止ナットと特注線材の組み合わせで高強度を実現
■環状型フープ筋を使用し、優れた強度、施工性を実現
■組立専用治具で効率的な工程を実現

※詳しくは資料をご覧ください。お問い合わせもお気軽にどうぞ。

鉄筋かご組立なら！座屈・変形を生じない『GT工法』

・杭頭接合部の高強度化と杭頭接合筋の本数減少が可能
・上部構造の鉄筋との干渉を抑えられます。
・定着アンカーの定着長を短縮

性能については実大実験で確認し、工法は（一財）日本建築センターの評定、材料は国土交通大臣認定を取得しています。
（一財）日本建築センター評定書および国土交通大臣認定書の写しはセンクシアホームページからダウンロードできます。

※詳しくはPDF資料をダウンロードしてご覧いただくか、お気軽にお問い合わせ下さい。

＜国土交通大臣認定素材＞杭頭接合工法「ジョイントカプラ工法」

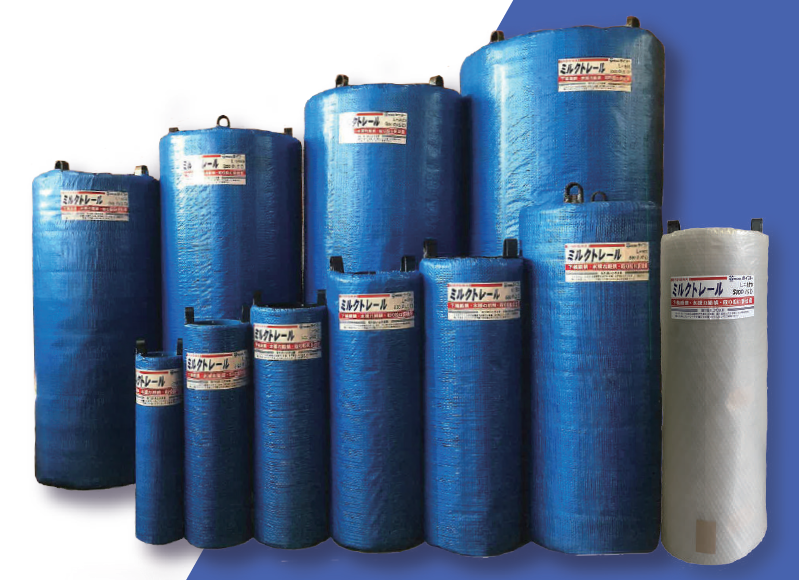

『ミルクトレール』は、セメントミルク回転埋設工法で既製杭を
打ち込んだ後で杭頭補強筋を入れるための空間をつくる製品です。

規制杭を打ち込む前に杭頭内部に取り付ければ掘削重機で掘る時に
引き上げるだけで空間が確保出来るので、従来の斫作業の問題を
解消することが可能。

また、オプションとして大口径・長尺用の「二重構造タイプ」や、
「延長金具」「ボルト固定金具」をご用意しております。

【特長】
■セメントミルク回転埋設工法で使用
■既製杭を打ち込んだ後で杭頭補強筋を入れるための空間をつくる
■杭頭内部に取り付ければ掘削重機で掘る時に引き上げるだけで空間が確保可能
■従来の斫作業の問題を解消することが可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ミルクトレール

『杭継な剛』は、地中に埋設された鋼管杭・既設コンクリート杭を
柱脚とフーチングを介さず直接つなぎ、様々なマイナス要因を低減
させる事が出来る工法です。

安定した品質の確保や施工後期の短縮、作業負荷を低減するなど
建設コストの削減に貢献します。

【特長】
■建設コストを削減
■工期短縮
■安全な作業環境
■地球に優しい
■易しい精度管理

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

工法『杭継な剛』

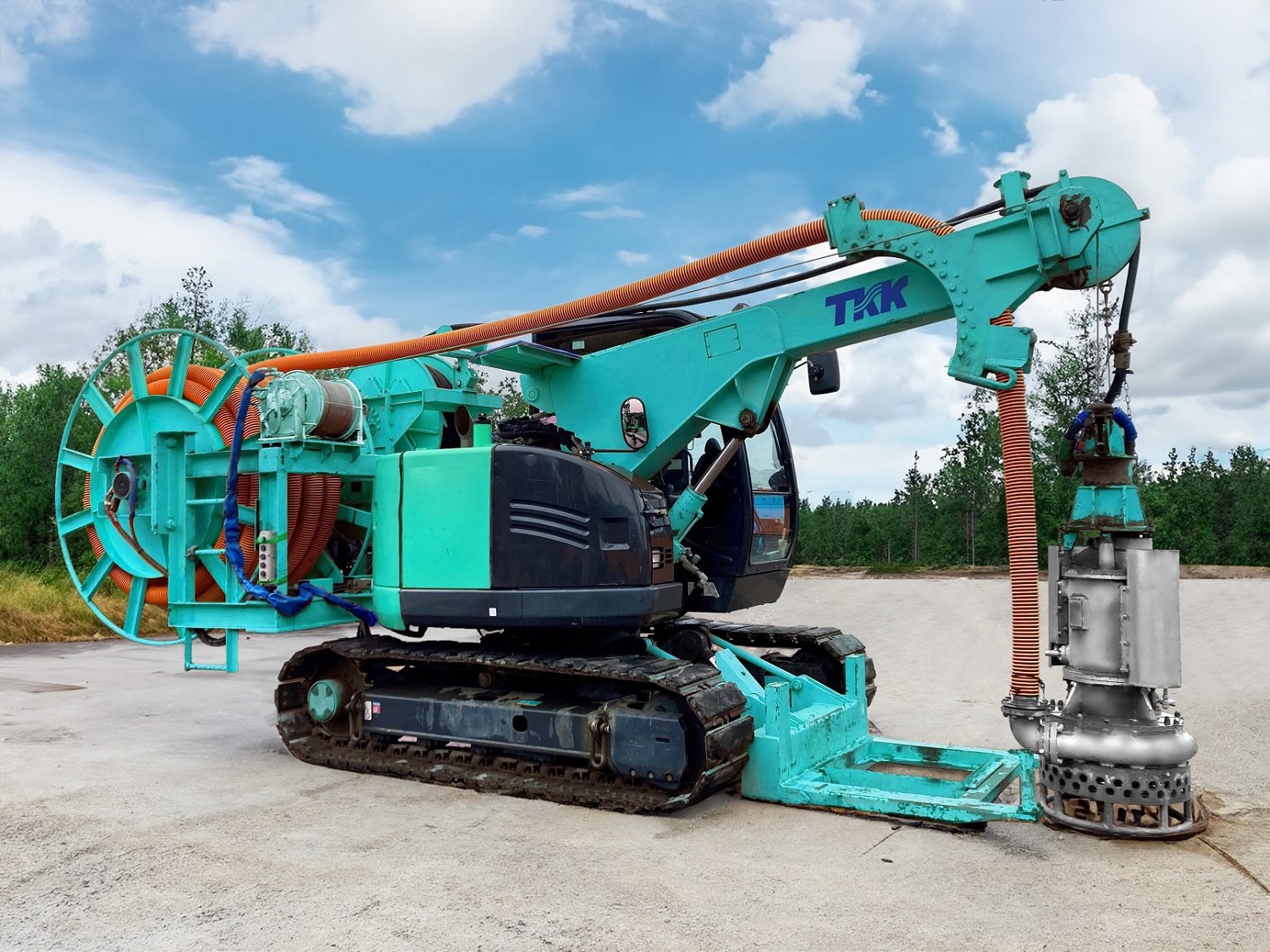

用途・特徴
●基礎工事における杭穴のスライムを高効率で処理します。
●油圧ショベルを利用したスライム除去装置で、クレーンを使用せずに施工場所まで移動可能です。
●油圧ショベルのバケット操作用油圧をポンプ昇降の油圧源に使用しています。
●ブームが伸縮機能を備えるため、大口径杭への対応が可能です。
●着脱可能な支持脚により外周側に水中ポンプを傾倒移動させ、拡底部端部のスライム処理ができます。【特許第4412679号】
●レンタルで必要な時だけ使用することができます。

スライムキャッチャー
